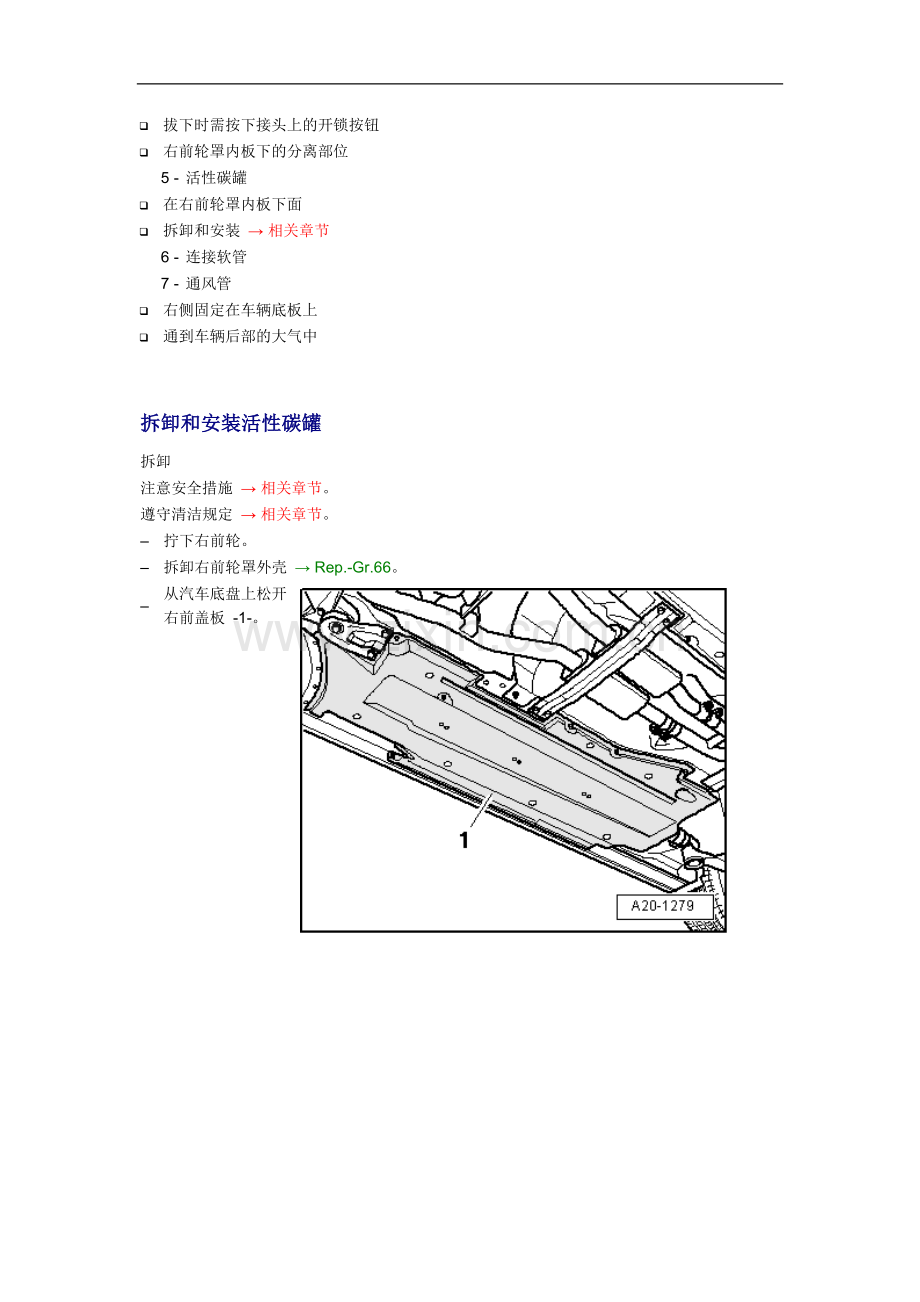

活性碳罐装置装配图 1 - 通风管 q 来自燃油箱 q 拔下时需按下接头上的开锁按钮 q 右侧固定在车辆底板上 2 - 通风管 q 连接至油箱 q 拔下时需按下接头上的开锁按钮 q 前部分离部位在车辆底板下面右侧 3 - 螺栓 q 1.5 Nm 4 - 通风管 q 至活性碳罐电磁阀 1 -N80- q 拔下时需按下接头上的开锁按钮 q 右前轮罩内板下的分离部位 5 - 活性碳罐 q 在右前轮罩内板下面 q 拆卸和安装 → 相关章节 6 - 连接软管 7 - 通风管 q 右侧固定在车辆底板上 q 通到车辆后部的大气中拆卸和安装活性碳罐拆卸注意安全措施 → 相关章节。遵守清洁规定 → 相关章节。 – 拧下右前轮。 – 拆卸右前轮罩外壳 → Rep.-Gr.66。 – 从汽车底盘上松开右前盖板 -1-。 – 按下开锁按钮，脱开连向油箱的排气管 -1-。 – 脱开通风管 -2-。 – 按下开锁按钮，脱开至活性炭罐电磁阀 1 -N80- 的通风管 -箭头-。 – 拧出螺栓 -1-，然后松开活性碳罐上部-箭头-。 – 取下活性碳罐与排气管。安装 l 拧紧力矩 → 相关章节。安装以倒序进行，安装过程中要注意以下几点： – 将活性炭罐上部挂回 -箭头-。 – 将活性碳罐用螺栓紧固到轮罩上。活性炭罐装配一览 - 奥迪 RS6 1 - 螺栓 q 19 Nm 2 - 盖板 q 用于活性碳罐 3 - 密封块 4 - 通风管 q 自油箱加注口 q 拔出时将开锁环压到活性炭罐上 5 - 通风管 q 至活性碳罐电磁阀 1 -N80- q 拔出时将开锁环压到活性炭罐上 q 夹在油箱上 6 - 连接软管 q 活性炭罐/空气滤清器 7 - 空气滤清器 q 用于活性碳罐 q 无保养规定 q 安装位置：左后轮罩中轮罩外壳下面 q 拆卸和安装 → 相关章节 8 - 支架 9 - 连接导线 q 活性炭罐/空气滤清器 10 - 活性碳罐 q 安装位置：备用车轮槽下部 q 拆卸和安装 → 相关章节拆卸/安装活性炭罐 - 奥迪 RS6 拆卸 – 拧出螺栓 -箭头- 并取下活性炭罐盖板。 – 用手拧入已拧出的螺栓以固定活性炭罐。 – 取下通风管上方的密封块。 – 脱开通风管的软管连接 -1-。 – 拔下通风管 -2- 和 -3-。为此将开锁环 -4- 向 -箭头 A- 方向压约 2 mm，同时拉下通风管 -箭头 B-。 – 拧下并取下活性炭罐。安装 l 拧紧力矩 → 相关章节。安装以倒序进行，安装过程中要注意以下几点：提示用标准型软管卡箍固定所有软管连接 → 电子版配件目录。拆卸/安装用于活性炭罐的空气滤清器 - 奥迪 RS6 拆卸提示所有在拆卸时松开或割断的导线扎带，在安装时应重新绑扎到同一部位。 – 松开并拆下左后车轮。 – 拆卸左后轮罩外壳 → Rep.-Gr.66。 – 从支架 -2- 上摘下空气滤清器。 – 拆卸排气软管 -3-，然后取下空气滤清器 -1-。安装安装以倒序进行，安装过程中要注意以下几点：提示用标准型软管卡箍固定所有软管连接 → 电子版配件目录。
