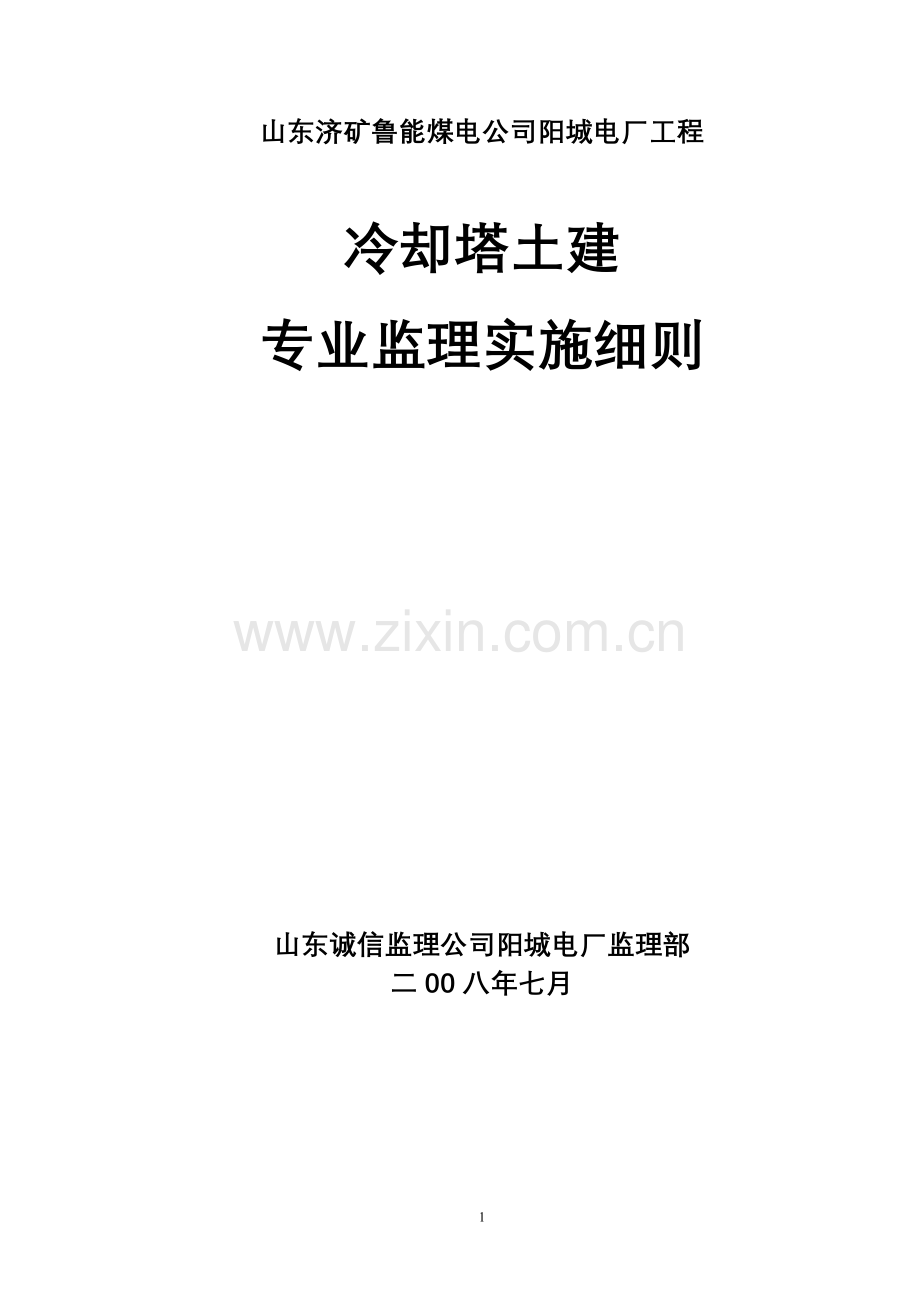

山东济矿鲁能煤电公司阳城电厂工程

冷却塔土建
专业监理实施细则

山东诚信监理公司阳城电厂监理部
二00八年七月

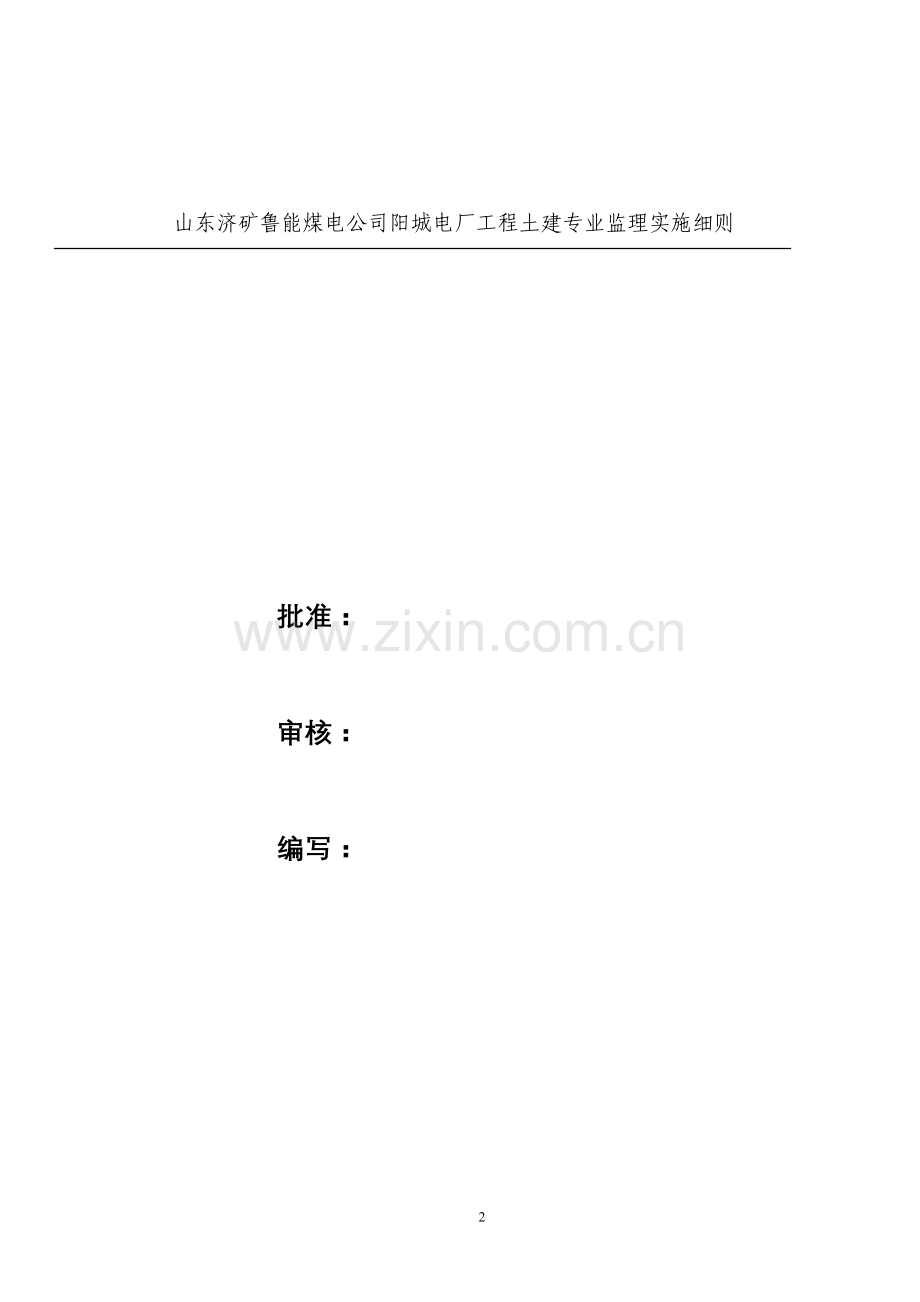

山东济矿鲁能煤电公司阳城电厂工程土建专业监理实施细则

批准：

审核：

编写：

山东济矿鲁能煤电公司阳城电厂工程

冷却塔基础土建监理实施细则
1、 工程概况
1.1本项目为山东济矿鲁能煤电有限公司阳城电厂（2×150MW）工程3500㎡冷却塔塔筒基础。基础形式为钢筋混凝土环板基础，±0.00相对绝对高程40.70m，环板基础底标高-2.8m。1#冷却塔中心坐标为 X=3960471.000 Y=39438604.000;2#冷却塔中心坐标为:X=3960582.000 Y=39438604.000
1.2该塔地基处理（泥浆护壁灌注桩）已施工完毕，并按照设计及施工验收规范要求检测合格，能够开始塔筒基础施工。
1.3环板基础水泥采用普通硅酸盐水泥，其铝酸三钙含量不超过8%,水泥强度等级不低于42.5Mpa级。所有钢筋均采用热扎变形钢筋，其物理力学性能必须符合国家规定标准，不得使用冷加工钢筋。环板基础、人字柱、筒壁及集水池壁混凝土强度等级C35，抗冻F200，抗渗等级W8，水灰比﹤0.5。混凝土保护层，环板基础50mm,人字柱35mm.
1.4基础混凝土采用间隔浇灌，按照设计图纸中施工缝分段跳仓施工，每隔5对人字柱设一道施工缝，共计8道。相临段施工间隔时间不少于14天，缝间钢筋不得断开。施工缝的止水方式采用预埋橡胶止水带或止水钢板的形式，确保环基的结构完整性。
1.5环板基础与淋水装置基础底板设置沉降缝，并搁置橡胶止水带。橡胶止水带型号为YH-2，规格为300×ф30×10。沉降缝宽30mm，缝内填弹性密封膏及BW胶板。
1.6为了提高水工混凝土的抗渗性，抗冻性，改善混凝土的和易性，减少水化热。本结构采用补偿收缩混凝土，混凝土拌和时按照一定比例掺和，适量掺加UEA型外加剂，具体掺量根据产品使用要求和现场实验确定。
2.监理目标
2.1质量控制目标
2.1.1冷却塔施工监理
冷却塔工程施工专业性较强，定位尺寸、环基大体积混凝土施工的温度控制、人字柱、环梁施工、混凝土的防冻抗渗、筒壁混凝土施工以及淋水构件的预制吊装、喷溅装置、填料、除水器安装是监理工作控制的重点，因此，专业监理工程师在水塔工程开工前要做到：
参加冷却塔工程施工方案的讨论，审查冷却塔施工作业指导书，核查冷却塔工程的开工条件，签发工程开工令；
参加施工图交底，组织施工图纸的会审，提出监理意见；制定针对冷却塔施工的监理目标，确定“W”、“H”、和S点，检查现场的施工管理制度，核查特殊作业施工人员的上岗证（钢筋焊接人员、测量人员、提升机械操作人员等）;
重点把好材料进货并实施全过程跟踪控制，检查混凝土原材料的出厂合格证书，试验报告，检查混凝土配合比试验报告等。重点部位和重要工序实施旁站监理，如钢筋的焊接、混凝土施工缝的处理等，没有监理人员的签字不准进行下道工序施工；
核查施工单位的自检记录，参加工程验收。
2.2.2严格控制施工工艺质量，达到：基础几何尺寸准确，外形美观，混凝土结构内实外光，棱角整齐，埋件、套管位置正确且于混凝土表面齐平；
2.2.3严格控制现浇结构构件的施工质量，达到土建分项工程施工合格率100%，优良率≥95%。并达到：钢筋焊接检验一次合格率96%以上；对混凝土施工进行全过程质量控制，水泥质量、砂和碎石级配、含泥量满足设计和规范要求；对混凝土配合比和试件进行有效控制，从混凝土的搅拌、灌注到养护进行全过程的监理，确保各验收批混凝土强度评定合格率为100%；关键部位和关键工序进行旁站监理，做到工艺精细，质量优良。
3.编制依据
3.1监理规划。
3.2施工图纸、技术规范、规程。
3.3《电力建设施工质量验收及评定规程》 第1部分：土建工程（DL/T 5210.1-2005）
4.监理主要工作范围及主要内容
4.1监理工作范围
冷却塔环板基础（基础土方开挖、垫层混凝土、环基钢筋加工、制作、绑扎，模板安装及混凝土浇注）等全过程的施工监理。监理按照“四控制”（质量、投资、进度、安全控制）、“两管理”（合同、信息管理）、“一协调”（协调业主和设备、材料、施工承包商的关系）的原则进行。使本工程项目全面地实现质量目标和安全目标。
4.2监理主要工作内容
4.2.1质量控制
4.2.1.1事前控制
1）审查施工单位提报的作业指导书，并提出监理意见。
2）审核测量记录，复测基础标高 ，确认基准点埋设标志，合理布局。
3）对施工单位的质量保证体系进行审查。检查现场施工人员中特殊工种持证上岗情况。
4）审查施工机械和所提供的资料等。
5）检查施工用材料的质量证明，出厂合格证和抽检试验报告。
6）检查施工图纸、技术文件等资料是否齐全，符合规定要求。发现设计图纸问题，及时通报业主与设计院联系。施工图会审：施工单位申请，业主组织，监理主持并整理施工图会审纪要，经设计答复，归卷。
7）审核确认设计变更，并提出监理意见。
8）计量管理，检查施工单位的器具台帐，器具有标签，定期校验。
9）检查单位工程的开工条件，提供签发开工令的依据。
4.2.1.2事中控制
1） 检查冷却塔的定位放线和高程，按照设计图纸要求进行复测。
2） 严格施工工序的报审报验制度，上道工序未经检验或检验不合格不得转序。对隐蔽工程未经检查、验证，不得封闭。
3） 对施工工艺加强现场巡视，指出薄弱点，促其制定改进措施。
4） 检查砼生产的管理和运输情况，抽检试块预留情况，并确认试验报告。
5） 环基混凝土的浇注实行24小时旁站。
6） 对钢筋绑扎认真检查，对强度要求较高的部位和构件，要求停工待检。
7） 注意对予埋件准确性的校核，避免事后开凿。
8） 现场抽检施焊人员资格，检查焊接材料管理、规格和金属监督等实验报告资料。
4.2.1.3事后控制
1） 主持分项、分部工程、关键工序和隐蔽工程的质量检查和验评。
2） 审核施工单位提交的技术资料。
3）核实施工图、签证工程量。
5.隐蔽工程检查验收
施工单位填写“隐蔽工程质量验收记录表”经三级验收后,提前24小时报请项目监理部进行四级验收。参加人员：建设方专业工程师；监理部专业工程师；设计工代；施工单位工程部、质检专工、工程处、质检员和技术负责人。
停工待查点必须有监理、业主代表参加检查方可进行隐蔽，否则业主、监理有权提出重新开挖、解体检查，但在规定时间内业主、监理人员不到位又无任何解释则视为验收通过。

隐蔽工程、分部分项工程签认程序

施工单位
（不能进行下一道工序） （可以进行下一道工序）
质量保证资料齐全，合格
隐检、分部、分项验收记录完成
分部、分项工程质量评定完成，自评合格
施工单位填“分项工程报验单”报监理单位
监理工程师
检查隐蔽工程、分部、分项工程是否完成
检查质量保证资料是否符合要求
检查分部、分项工程质量是否合格
不合格：签认“不合格工程通知”
合格：签认“分部分项工程检验认可书”

原材料、构配件及设备签认程序

施工单位填报“材料设备进场报验单”
原材料、构配件及 原材料、构配件及
设备不能进入现场 设备可以进入现场
监理工程师

签认原材料、构配件及设备的质量
对影响使用功能和观感的原材料、构配件及设备进行质量预控
不同意：
不签认
“材料设备进场使用审批单“
同意
签认
“材料设备进场使用审批单”
监理单位现场检验质量
施工单位使用

5.1质量问题、事故的处理
施工中如果发生质量问题，监理工程师首先停止发生问题的部位继续施工，责令施工单位分析原因并写出书面报告。监理工程师参加处理工程质量事故，监督事故处理方案的执行。

工程质量事故处理程序
施 工 单 位
质 量 事 故

监理单位参加
按《建设部关于〈工程建设重大事故报告和调查程序〉规定》执行
质量问题
施工单位填“质量问题报告单
设计单位制定事故技术处理方案
监理单位签认“监理通知”
监理单位检查事故技术处理方案的执行

根据事故的不同情况、不同性质、不同程度提出处理办法，按《建筑安装工程施工质量验收规范》及《国家电力公司工程建设监理管理办法》执行。由于处理事故而增加的工程费，根据合同条款由责任方承担。
1）推倒重来：凡违背规范标准，明显的质量问题，又无法修正的缺陷或经再三努力不能达到合格的，坚决推倒重来。
2）获取经批准的加固或整修方法。
3）质量问题比较严重，在技术规范范围内，无法解决，总监理工程师协调建设单位，组织技术专家调查研究加以处理。
6.监理控制方法及措施
6.1控制检查依据：《电力建设施工质量验收及评定规程》 第1部分：土建工程（DL/T 5210.1-2005）
6.2定位放线、测量
依据厂区设计总平面布置图要求，对施工单位定位的冷却塔的位置进行复核、测量。重点检查专业测量人员的上岗证、使用的仪器规格及测量结果。符合要求后，方可进行下道工序施工。
6.3土方工程
审查施工单位提报的作业指导书，依据设计图纸确定基坑平面尺寸、标高深度、土质及放坡系数等要求。重点审查土方开挖使用的机械设备型号，人员配备情况。土方开挖过程中，对开挖的各项技术指标进行全过程跟踪检查，力争做到不超挖。标高、平面尺寸、表面平整度等符合规范要求。满足施工作业面，放坡系数满足边坡不因震动而引起的塌方现象。
6.4模板工程
6.4.1模板安装前首先根据本工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件，检查模板及其支架是否具有足够的承载能力、刚度和稳定性，能否可靠地承受浇注混凝土的重力、侧压力以及施工荷载。
6.4.2模板安装过程中，观察检查模板表面涂刷的隔离剂是否沾污钢筋和混凝土接槎处，模板的接缝是否严密，模板内杂物是否清理干净，能否达到清水混凝土设计效果。对预埋件、预留孔留置是否齐全、正确、牢固，模板安装的标高、截面尺寸、垂直度、侧向弯曲、相邻两板表面高低差、表面平整度等使用水准仪、钢尺实测实量。符合规范要求后，可以进行下道工序施工。
6.5钢筋混凝土工程
6.5.1审查施工单位提报的作业指导书，依据设计图纸要求，确定本工程使用的各种钢筋规格、型号，混凝土强度等级。审查钢筋、混凝土用原材料及混凝土配合比是否按照规范要求进行报验报检，见证取样是否合格，符合要求后方可进行下道工序施工 。钢筋加工制作、绑扎重点检查钢筋焊接作业人员的上岗证，钢筋加工制作、放样尺寸、偏差、受力钢筋弯钩和弯折、钢筋调直及绑扎过程中，钢筋的接头位置、受力钢筋的排距、间距、保护层厚度偏差及预埋件的中心位移、水平高差等是否符合规范要求。不符合要求的不予进行隐蔽验收及下道工序施工。
6.5.2混凝土施工前检查原材料配合比通知单，按照通知单要求对水泥、砂、石进行计量级配。搅拌过程中同时检查混凝土中外加剂掺量，粗细骨料、拌制用水的质量。混凝土施工过程中进行旁站监理，重点检查混凝土的运输、浇注振捣方式及间歇时间，施工缝、后浇带留置的位置，对试块见证取样。
7、冷却塔安全施工监理
7.1冷却塔作为高耸构筑物加上施工方法的特殊性，安全监理是监理工作的一个重点，审查施工单位的安全技术措施，不定期地进行现场安全检查，重点检查安全人员的配置、安全实施和安全标志的布设，严查高空落物，杜绝机械和人身事故。
7.2现场施工用电必须安装漏电保护器,严格一机一闸一保护.督促施工单位落实专业电工检查巡视,做好维护维修保障.所用电器必须有接地或接零保护装置.
7.3水塔井架电梯及卷扬机滑轮定期检查,水塔施工筒内外必须设安全隔离措施.
7.4夏季要做好“四防”工作和边坡保护基坑排水及安全应急预案的检查,对高层建筑高架施工现场要做好避雷电工作,检查一切用电设施,要接地良好.
7.5严格做到安全事故“三不放过”,即事故原因不清楚不放过,事故责任者及相关人员没有受到教育不放过,没有防范措施不放过.
7.6督促施工单位对作业区施工车辆的管理调度指挥及安全作业区的管理.
7.7督促施工单位加强小型工器具的管理,做好安全保护接地.
7.8对违章作业和违纪安全质量的行为有权实施处罚和局部停止施工的权利.

钢筋混凝土结构工程质量监理监控检查要点

事
前
控
制

质保体系检查
1、人员组织机构应当分工
2、材料、原价、技术、计量员检验室测量情况见证
3、专业队、班、组负责人
4、作业指导书、技术任务专项表
5、持证上岗人员、电工、起重工、焊工、驾驶员、机械
6、木材、钢筋加工设备、安全环境
7、道路运输，车辆机械安全作业环境
8、电气设备、工器具、安全作业
9、模板、支撑件质量数量
10、钢材质保书合格证复试报告
11、砂、石检验
12、砼试配单
13、外加剂使用说明

保证资料检验
1、钢筋、水泥、粗细骨料等原材料的质量证书、准用证、生产许可证、复试报告、进口钢筋的商检记录。
2、商品混凝土的质量证明和坍落度检验记录。
3、混凝土强度和抗渗试验报告及评定结果和钢筋连接试验报告。
4、大体积混凝土浇捣记录。
5、隐蔽验收记录
①、基础混凝土的浇注
②、施工缝、后浇带的处理
③、施工单位质量评定材料

事
中
控
制

巡视检查

C
W
H
S
1、 砂、石料进场数量，质量巡视

√
√

2、 钢材加工外观检查

√
√

3、 作业环境场地巡视检查

4、 机械设备完好性安全性检查

5、 施工作业方法工序过程

过程检查验收
6、分部分项工程检验批划分

7、地基基础测量，标高（角度）轴线、中心线

√
√

8、垫层标高复测，整尺寸复核

√
√

9、钢筋、成品、半成品检验复核规格尺寸

√
√

10、钢筋绑扎受压、受拉筋、构造筋、附加筋、箍筋位置检验

●

11、钢筋保护层、控制方法材料及尺寸检验

√
√

12、钢筋（隐蔽工程）工程检查验收（报验检验）及预留预埋件、套管检查检验

√
√

13、模板的强度、刚度和支撑系统的稳定性检查

√
√

14、砼浇注前根据配合比通知单要求，检查原材料计量情况

√
√

15、砼浇注过程检查施工方法工序检查与随机检验，砼成品保护养护及测温

●
事
后
控
制

评价评定
1、 模板拆除后现场检验
2、 尺寸、垂直度、平整度、检测、检验
3、 质量缺陷处理及整改后检验
4、 根据保证资料进行基础质量评估
注：明细表中符号意义： C—检查验收项(含检验批) W—见证点 H—停工待检点 S—旁站监理
