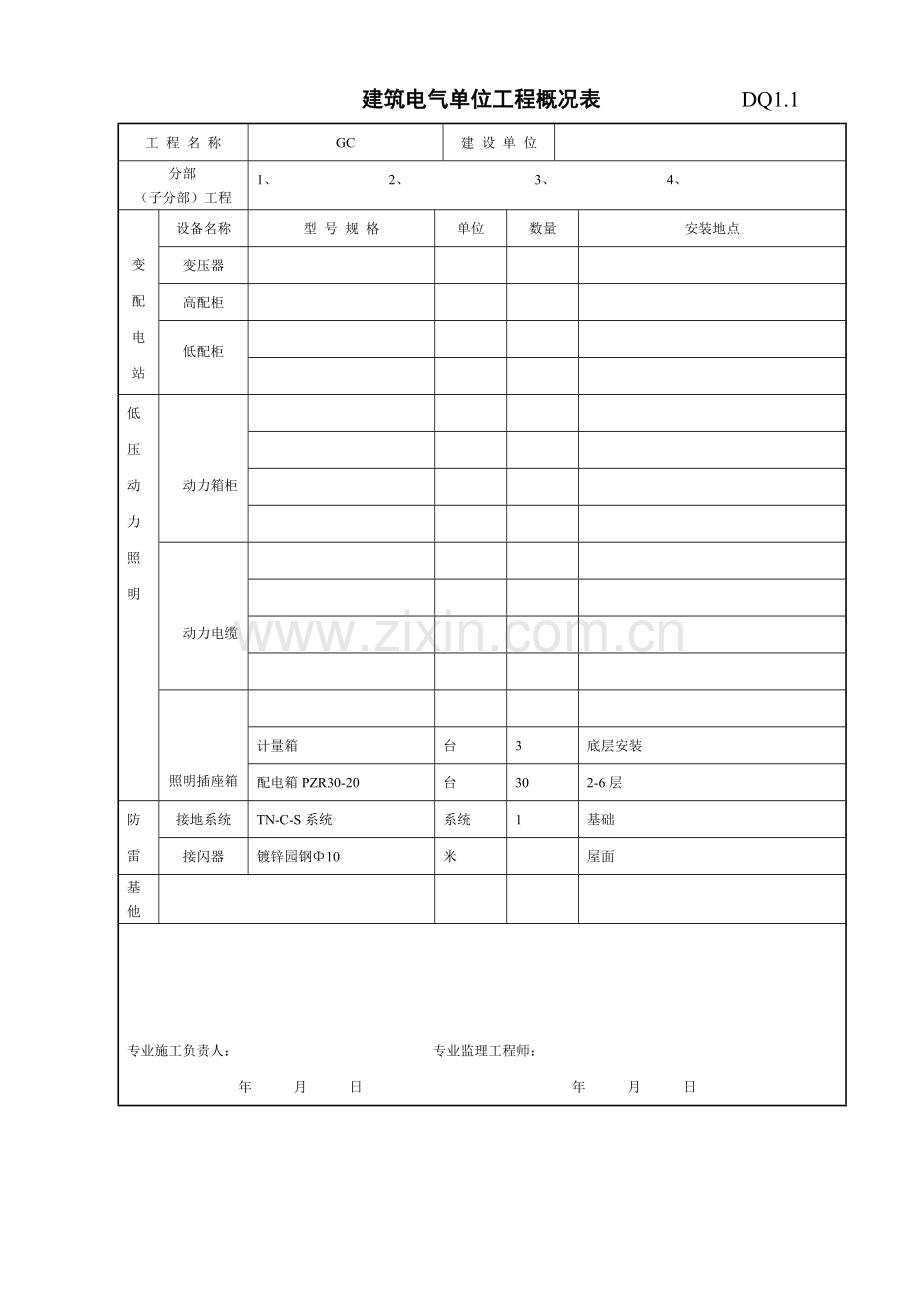

建筑电气单位工程概况表.docx

建筑电气单位工程概况表 DQ1.1
工 程 名 称
GC
建 设 单 位

分部
（子分部）工程
1、 2、 3、 4、

变
配
电
站
设备名称
型 号 规 格
单位
数量
安装地点
变压器

高配柜

低配柜

低
压
动
力
照
明

动力箱柜

动力电缆

照明插座箱

计量箱
台
3
底层安装
配电箱PZR30-20
台
30
2-6层
防雷
接地系统
TN-C-S系统
系统
1
基础
接闪器
镀锌园钢Φ10
米

屋面
基他

专业施工负责人： 专业监理工程师：
年 月 日 年 月 日

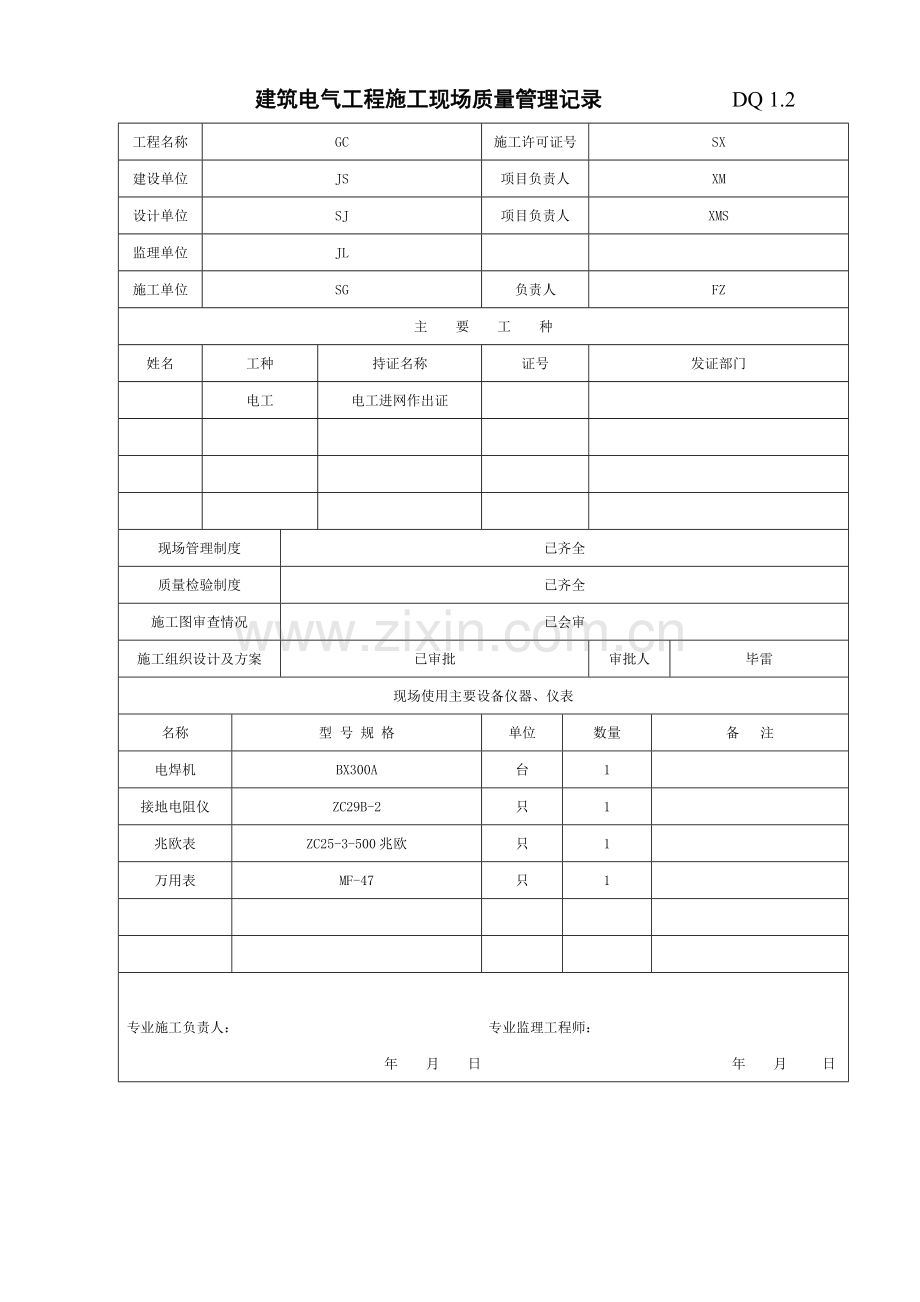

建筑电气工程施工现场质量管理记录 DQ 1.2
工程名称
GC
施工许可证号
SX
建设单位
JS
项目负责人
XM
设计单位
SJ
项目负责人
XMS
监理单位
JL

施工单位
SG
负责人
FZ
主 要 工 种
姓名
工种
持证名称
证号
发证部门

电工
电工进网作出证

现场管理制度
已齐全
质量检验制度
已齐全
施工图审查情况
已会审
施工组织设计及方案
已审批
审批人
毕雷
现场使用主要设备仪器、仪表
名称
型 号 规 格
单位
数量
备 注
电焊机
BX300A
台
1

接地电阻仪
ZC29B-2
只
1

兆欧表
ZC25-3-500兆欧
只
1

万用表
MF-47
只
1

专业施工负责人： 专业监理工程师：
年 月 日 年 月 日

建筑电气分部（子分部）工程质量验收记录 DQ1.3
工程名称
GC
结构类型
JG
层 数
CS
施工单位
SG
技术部门负责人
JF
质量部门负责人
ZF
分包单位
FB
分包单位负责人
FBF
分包技术负责人
FBF
序 号
分项工程名称
检验
批数
施工单位检查评定
验收意见
1
照明配电箱安装
6
合格

2
电线穿管安装
6
合格
3
电导管敷设
7
合格
4
普通灯具安装
6
合格
5
开关插座安装
6
合格
6
通电试运行记录
6
合格
7
防雷接地装置安装
1
合格
8
避雷引下线敷设
7
合格
9
建筑等电位安装
7
合格
10
接闪器安装
1
合格
11

质量控制资料
应查项数
5项
核查结果

安全和功能检验（检测）报告
应查项数
6项
核查结果

观感质量验收
应查项数
4项
好： 项
一般： 项
差： 项
验
收
单
位

分包单位
技术、质量负责人：
项目经理： 年 月 日

施工单位
技术、质量负责人：

项目经理： 年 月 日

监理（建设）
单 位

电气监理工程师：
总监理工程师：
（建设单位项目专业负责人） 年 月 日

建筑电气工程质量控制资料核查记录 DQ1.4
工程名称
GC
施工单位
SG
序号
资 料 名 称
份数
检查意见
检查人
1
图纸会审、设计变更、洽 商记录
1
符合要求

2
材料、配件出厂合格证及进场检（试）验报告
2
符合要求

3
隐蔽工程验收记录
23
符合要求

4
设备调试记录
1
符合要求

5
接地、绝缘电阻测试记录
3
符合要求

6
空载和负载试运记录

7
电气设备交接试验记录

8
工序交接合格等安装施工记录

9
分项、分部工程质量验收记录
12
符合要求

检查结论：

施工单位项目经理：
年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人）
年 月 日

建筑电气工程安全和功能检验资料核查及主要功能抽查记录 DQ1.5
工 程 名 称
GC
施 工 单 位
SG
序号
安 全 和 功 能 检 查 项 目
份数
核查意见
抽查结果
核(抽)查人
1
照明全负荷试验记录
2
符合要求
符合要求

2
大型灯具牢固性试验记录

3
避雷接地电阻测试记录
1
符合要求
符合要求

4
线路、插座、开关接地及其他部份检验记录
1
符合要求
符合要求

5

正
式
通
电
后
可
抽
测
1
各类电源自动切换或断电装置

2
馈电线路的绝缘电阻

3
接地(PE)或接零(PEN)导电状态
1
符合要求
符合要求

4
开关插座的接线正确性
1
符合要求
符合要求

5
漏电保护装置的动作电流和时间

6
接地装置的接地电阻
1
符合要求
符合要求

7
由照明设计确定的照度

抽查和检验意见：

施工技术负责人：
施工单位项目经理：
年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人）
年 月 日

建筑电气工程观感质量检查记录 DQ1.6
工程名称
GC
施工单位

序号
项目
抽查情况
质量评价
好
一般
差
1
配电箱、盘板、接线盒
好
好
好
好
好
好
好
一般
好
好

2
设备器具、开关、插座
好
好
好
好
一般
好
好
好
好
好

3
线路敷设
好
好
好
好
好
好
一般
好
好
好

4
防雷、接地
好
好
好
一般
好
好
好
好
好
好

5

6

7

观感质量综合评价
好
抽查和检验意见：

施工单位项目经理：
年 月 日
验收意见：

总监理工程师：
(建设单位项目负责人)
年 月 日
建筑电气工程材料、设备、成品、半成品出厂合格证及进场
检（试）验报告汇总表（检测报告） DQ2.1
工 程 名 称
GC
施 工 单 位
SG
序号
材料设备名称
规格型号
单位
数量
生产厂家
使用部位(系统)
备注
1
电导管
PVC20
米

1-阁楼

2
配电箱
PZR30
只

1-阁楼

3
电线
BV2。5
米

1

4
开关
86型
只

1

5
插座
86型
只

1

6

7

8

9

10

11

12

技术负责人： 质量检查员： 年 月 日

电导管安装隐蔽验收记录 DQ2.3
工 程 名 称
GC
建 设 单 位
JS
分 项 名 称
FX
施 工 单 位
SG
工 程 部 位

施工图编号
SB
系统/回路编号
材 质
规 格
单 位
数 量
接地(接零)状况
连接方式
固定和防腐
照明
阻燃管
Φ20
米

粘接
绑扎
卧室插座
阻燃管
Φ20
米

粘接
绑扎
客厅插座
阻燃管
Φ20
米

粘接
绑扎
卫生间插座
阻燃管
Φ20
米

粘接
绑扎
橱房插座
阻燃管
Φ20
米

粘接
绑扎
空调插座
阻燃管
Φ20
米

粘接
绑扎
电话
阻燃管
Φ20
米

粘接
绑扎
有线电视
阻燃管
Φ20
米

粘接
绑扎
对讲
阻燃管
Φ20
米
55

粘接
绑扎
验收结果：

专业监理工程师
（建设单位项目负责人）：
年 月 日
检查意见：

施工技术负责人：
质检员：
年 月 日
电导管内穿线隐蔽验收记 DQ 2.4
工程名称
GC
建设单位
JS
分项名称
FX电线穿管
施工单位
SG
系 统

施工图编号
SB电施-04
工 程 部 位
导线型号及规格
隐 蔽 数 量
隐 蔽 内 容
车库
BV-4㎜
3280

二层

三层

四层

五层

六层

搁楼层

隐蔽检查情况：

验收意见：

电气监理工程师：
（建设单位项目负责人）：
年 月 日
检查结果：

施工技术负责人： 质检员：
年 月 日
重复接地（防雷接地）工程隐蔽验收记录 DQ2.5
工程名称
GC
建设单位
JS
施工单位
SG
施工方式
焊接
监理单位

施工图号
SB
类 别
利用基础的接地装置
人工接地装置
部位名称
桩 基
地(圈)梁
立 柱
接地体
接地母线
引 上 线
材 质
钢筋
钢筋
钢筋

规 格
直径16
直径16
直径16

单 位
组
M
组

数 量
38

6

焊接倍数
大于6倍
大于6倍
大于6倍

埋设深度
-1。5
-0。6

排列方式

验收意见：

专业监理工程师
(建设单位项目负责人)：
年 月 日
检查结果：

专业施工技术负责人： 质检员：
年 月 日
防 雷 接 地 系 统 布 置 图 DQ2.6
工程名称

施工单位

简图及说明：

验 收 意 见

专业监理工程师
年 月 日

质检员：
技术负责人：
年 月 日
附防雷接地简图
配线敷设施工隐蔽验收记录 DQ2.7
建设单位

环 境
好
单位工程
＃楼
施 工 图 号
电施
分项工程
电线穿管
施 工 部 位
五层
系统/回路编号
型号及规格
敷 设 方 法
隐蔽数量
备注
5AL1、5AL2
BV—3*16㎜
穿PVC阻燃电工管沿墙，混凝土暗敷
680米

WL1照明
BV-2*2。5㎜
穿PVC阻燃电工管沿墙，混凝土暗敷

WX2空调插座
BV-3*4㎜
穿PVC阻燃电工管沿墙，混凝土暗敷

WX3空调插座
BV-3*4㎜
穿PVC阻燃电工管沿墙，混凝土暗敷

WX4空调插座
BV-3*4㎜
穿PVC阻燃电工管沿墙，混凝土暗敷

WX5空调插座
BV-3*4㎜
穿PVC阻燃电工管沿墙，混凝土暗敷

检查项目
检 查 情 况
敷设外观检查
良好
敷设方式
穿PVC阻燃电工管沿墙，混凝土暗敷
简图隐蔽说明：

电线穿管按电施-04施工，采用BV型电线穿PVC阻燃电工管沿墙暗敷，。线色清晰（三色），电线接线采用压线帽，绝缘电阻检测合格。

验收意见：

专业监理工程师
(建设单位项目负责人)
年 月 日
检查结果：

专业施工技术负责人： 质检员：
年 月 日
电气设备交接试验记录 DQ2.8
工 程 名 称

建设单位

分项工种名称
电气设备交接
系统部位
1-6层配电系统
设 备 名 称
计量箱、配电箱
施工单位

交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求：

对楼梯灯具通电试灯以及各分户线路电阻摇测符合规范规定。

试验情况：

通过对绝缘电阻摇测和通电试验符合规范规定。

移交人
年 月 日
接收人
年 月 日
验收意见：

专业监理工程师：
（建设单位项目负责人）：
年 月 日
试验结果：

施工技术负责人：质检员：
年 月 日
线路（设备）绝缘电阻测试记录 DQ2.9
工 程 名 称

建设单位

分 项 名 称
电线穿管
施工单位

额定电压等级
220/380V
仪表型号
ZC25-3-500兆欧
试验电压等级
500V
单元 (层次)
东单元（1-6层）
回路或设备编号
AM1
1AL1
1AL2
203（2AL1）
204（2AL2）
303（3AL1）
304（3AL2）
404（4AL1）
阻 值
相 别

A—B.C.O.地
240
60

28

B—A.C.O.地
158

38

C—A.B.O.地
240
46

25

O—地
2
3
4
2
2
2
3
4
单元(层次)

回路或设备编号
503（2AL1）
504（2AL2）
603（3AL1）
604（3AL2）
704（4AL1）
703（2AL1）
804（2AL2）

阻 值
相 别

A—B.C.O地

B—A.C.O地

G—A.B.O地

O—地

检查结果：

专业技术负责人： 质检员： 测试人： 年 月 日
验收意见：

专业监理工程师（建设单位项目负责人）： 年 月 日

接 地 电 阻 测 试 记 录 DQ2.10
工程名称

建设单位

敷设类别
利用柱子钢筋焊接暗敷（-40*4）扁钢
施工单位

仪表型号
ZC298B-2
测试环境温度
28度
接地类别
设计值
实测值
季节系数
检测结果(Ω)
备 注
防雷接地-1
＜1
0．2
1．5
0．3

防雷接地-2
＜1
0．2
1．5
0．3

防雷接地-3
＜1
0．2
1．5
0．3

防雷接地-4
＜1
0．2
1．5
0．3

防雷接地-5
＜1
0．2
1．5
0．3

防雷接地-6
＜1
0．2
1．5
0．3

保护接地-1
＜1
0．2
1．5
0．3

保护接地-2
＜1
0．2
1．5
0．3

测试布置简图：（注明测试点位置方向）

检查意见：

技术负责人： 质检查员： 测试人： 年 月 日
验收意见：

专业监理工程师（建设单位项目负责人）： 年 月 日

接地（PE）或接零（PEN）导电状态
及插座接线正确性测试记录 DQ2.11
工 程 名 称

建 设 单 位

测试仪表及器具
万用表
施 工 单 位

序 号
测试项目及内容
测试方法
测试结果
1
左零右相接地
通电
合格
2试
插座
通电
合格
3
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

4
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

5
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

6
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

7
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

8
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

9
一层测试线路\插座\开关接地是否导通良好
利用兆欧表对其进行逐个检查

10
一层测试线路\插座\开关接地是否导通良好

检查结果：

合格

专业技术负责人： 质检查员： 测试人： 年 月 日
验收意见：

专业监理工程师（建设单位项目负责人）： 年 月 日

建筑照明通电试运行记录 DQ2.13
建设单位

工程名称

系统名称
电器、照明AM1东单元
施工单位

序号
试 运 行 要 求
部 位 检 查 情 况
AM1
102
201
202
301
302
401
402
501
502
1
配电箱内各分路开关应有明显标志，熔丝及过流装置符合设计要求
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
2
开关灵活接点接触可靠，控制相线切断位置一致
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
3
各分路及灯具数符合图纸要求，漏电开关试跳、复位动作可靠
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
4
各照明电路应测量电流，三相供电的三相电流应基本平衡

∝5
单相插座应逐个用灯泡试亮，接线正确，左下零右相上
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
6
试亮后不应出现接触不良，灯光闪烁等异常情况
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
7
通风排风扇、吊扇声音正常，无不平衡等情况

试运行系统，方框图：
试运行正常

试运行情况：

合格
技术负责人： 质检查员： 试验人： 年 月 日
验收意见：

专业监理工程师
（建设单位项目负责人）： 年 月 日
电线穿管安装 分项工程质量验收记录 DQ3.1.1
工程名称

结构类型
砖混
检验批数
6
施工单位

项目经理

技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理(建设)单位验收结论
1
一层
合格

2
一层
合格

3
一层
合格

4
一层
合格

5
一层
合格

6
一层
合格

7
一层
合格

8
一层

9
一层

10
一层

11

12

13

检
查
结
论

项目专业技术负责人：
年 月 日

验
收
结
论

专业监理工程师：
(建设单位项目专业技术负责人)
年 月 日

成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）
及控制柜安装分项工程质量验收表 DQ3.1.5
工程名称

结构类型

检验批数
6
施工单位

项目经理

技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理(建设)单位验收结论
1
一层
合格

2
一层
合格

3
一层
合格

4
一层
合格

5
一层
合格

6
一层
合格

7
一层
合格

8
一层

9

10

11

12

13

检
查
结
论

项目专业技术负责人：
年 月 日
验
收
结
论

专业监理工程师：
(建设单位项目专业技术负责人)
年 月 日
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）
安装分项工程检验批质量验收记录 DQ3.1.6
工程名称

检验批部位
一层
项 目 经 理

工程施工
单位名称

分包项目经理

专 业 工 长

分包单位

施工执行标准名称及编号
GB50303-2002的规定
施工班组长

序 号
GB50303-2002的规定
施工单位
检查评定记录
监理(建设)
单位验收记录

主

控

项

目

1
柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

2
低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积Sp不应小于附表的规定。
符合要求

3
手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

4
高压成套配电柜必须按规范GB50150规范的规定交接试验合格，且应符合下列规定：
1继电保护元器件、逻辑元件、变送器的控制用计算机等单位校验合格，整组试验动作正确，整定参数符合设计要求；
2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

5
低压成套配电柜交接试验必须符合下列规定：
1每路配电开关保护装置的规格、型号，应符合设计要求；
2相间和相地间的绝缘值应大于0.5MΩ
3电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min,无击穿闪络现象。
符合要求

6
柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。
柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。

DQ3.1.6续表

主

控

项

目

7
柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ，用2500V兆欧表摇测1min，应无人闪络击穿现象；当绝缘电阻值在1-10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

8
直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。

9
照明配电箱(盘)安装应符合下列规定：
1箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。
2箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
3照明箱(盘)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流排配出。
箱内无绞线符合要求

一

般

项

目

1
项 次
项目(基础型钢安装)
允 许 偏 差

(mm/m)
(mm/全长)
1
不 直 度
1
5

2
水 平 度
1
5

3
不 平 行 度
/
5

2
柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。

3
柜、屏、台、箱、盘安装垂直度允许偏差为1.5％，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
符合要求

4
柜、屏、台、箱、盘内检查试验应符合下列规定：
1控制开关及保护装置的规格、型号符合设计要求；
2闭锁装置动作装置、可靠；
3主开关的辅助开关切换动作与主开关动作一致；
4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。
5回路中的电子元件不应参加交流工频布耐压试验；48V以下回路可不做交流工频耐压试验。

5
低压电器组合应符合下列规定：
1发热元件安装在散热良好的位置；
2熔断器的熔体规格、自动开关的整定值符合设计要求；
3切换压接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；
4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；
5外壳需接地(PE)或接零(PEN)的，连接可靠；
6端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。

DQ3.1.6续表

一

般

项

目

6
柜、屏、台、箱、盘间配线；电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面积不小于1.5mm2的铜芯绝缘电线或电缆。
二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应碍手车开关或抽出式部件的拉出或推入。

7
连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：
1采用多股铜芯软电线，敷设长度留有适当裕量；
2线束有外套塑料管等加强绝缘保护层；
3与电器连接时，端部绞紧，且有不开口的终端端子搪锡，不松散、断股；
4可转动部位的两端用卡子固定。

8
照明配电箱(盘)安装应符合下列规定：
1位置正确，部件齐全，箱体开孔与导收管管径适配，暗装配电箱箱盖紧贴墙面，箱(盘)涂层完整；
2箱(盘)内接线整齐，回路编号齐全，标识正确；
3箱(盘)不采用可燃材料制用；
4箱(盘)安装牢固，垂直度允许偏差1.5‰；底边距地面为1.5m，照明配电板底边距地面不小于1.8m.
配电箱安装
符合要求

施工单位
检查评定结果
检查评定合格

项目专业质量检员：
年 月 日

监理(建设)单位验收结论

专业监理工程师
（建设单位项目专业技术负责人）
年 月 日
电线导管、电缆导管和线槽敷设分项工程质量验收记录 DQ3.1.7
工程名称

结构类型

检验批数

施工单位

项目经理

技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理(建设)单位验收结论
1
一层
合格

2
一层
合格

3
一层
合格

4
一层
合格

5
一层
合格

6
一层
合格

7

8

9

10

11

12

13

检
查
结
论

项目专业技术负责人：
年 月 日
验
收
结
论

专业监理工程师：
(建设单位项目专业技术负责人)
年 月 日

电线导管、电缆导管和线槽敷设分项工程
检验批质量验收记录 DQ3.1.8
工程名称

检验批部位

项 目 经 理

工程施工
单位名称

分包项目经理

专 业 工 长

分包单位

施工执行标准
名称及编号
建筑电气工程施工质量验收规范GB50303-2002
施工班组长

序 号
GB50303-2002的规定
施工单位
检查评定记录
监理(建设)
单位验收记录

主

控

项

目

1
金属的导管和线槽必须接地(PEN)可靠，并符合下列规定：
1镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2。
2当非镀锌钢导管采用螺纹连接时，连接处的两端焊接接地线；当镀锌钢导管采用螺疑纹连接时，连接处的两端用专用接地卡固定跨接接地线；
3金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接；
4非镀锌金属线槽间连接板的两端跨接铜地线，镀锌线槽间连接板的两端下跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2
金属导管严禁对口溶焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

3
防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

4
当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂桨抹面
