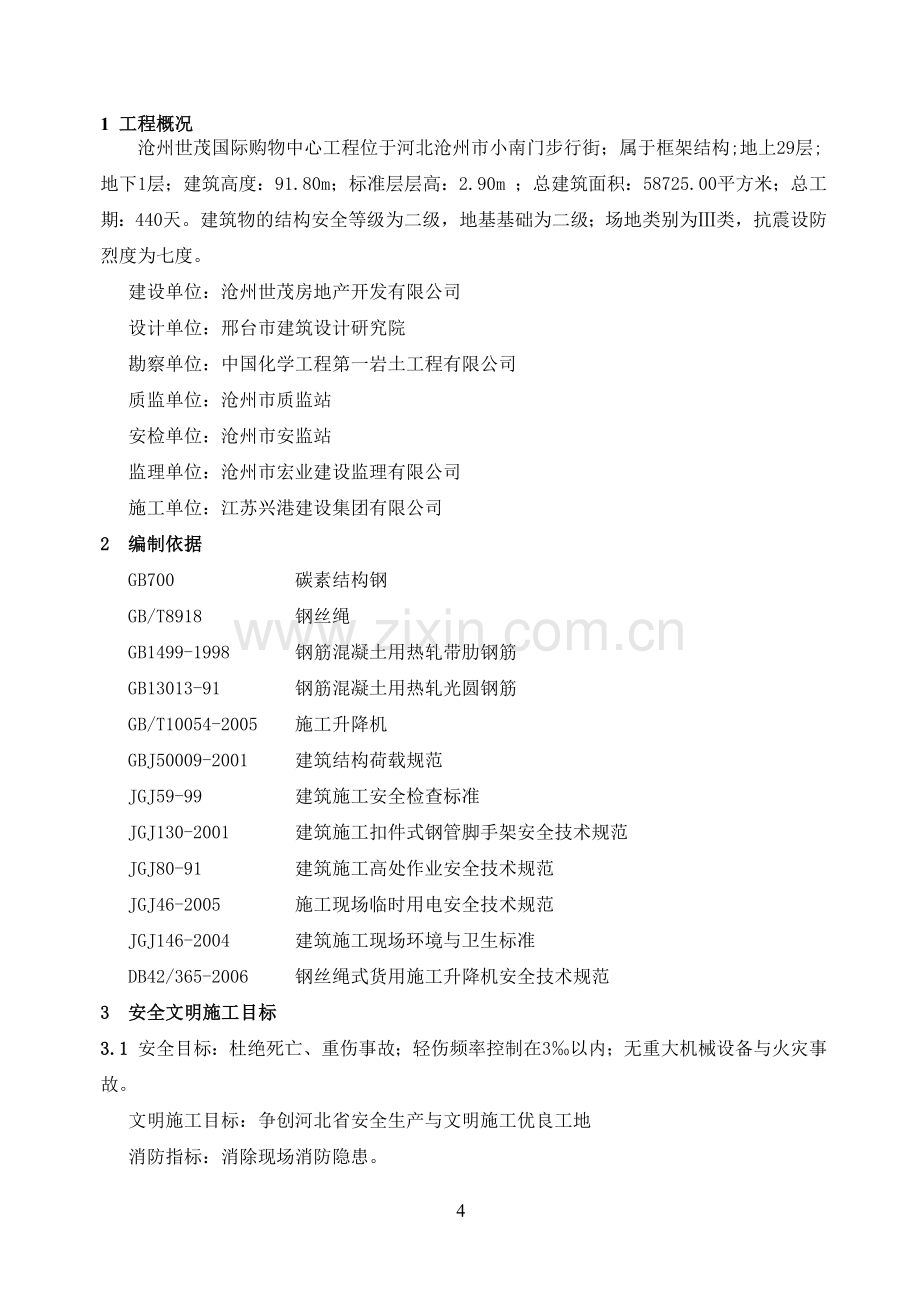

1 工程概况 沧州世茂国际购物中心工程位于河北沧州市小南门步行街；属于框架结构;地上29层;地下1层；建筑高度：91.80m；标准层层高：2.90m ；总建筑面积：58725.00平方米；总工期：440天。建筑物的结构安全等级为二级，地基基础为二级；场地类别为类，抗震设防烈度为七度。建设单位：沧州世茂房地产开发有限公司设计单位：邢台市建筑设计研究院勘察单位：中国化学工程第一岩土工程有限公司质监单位：沧州市质监站安检单位：沧州市安监站监理单位：沧州市宏业建设监理有限公司施工单位：江苏兴港建设集团有限公司2 编制依据GB700 碳素结构钢GB/T8918 钢丝绳GB1499-1998 钢筋混凝土用热轧带肋钢筋GB13013-91 钢筋混凝土用热轧光圆钢筋GB/T10054-2005 施工升降机GBJ50009-2001 建筑结构荷载规范JGJ59-99 建筑施工安全检查标准JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范JGJ80-91 建筑施工高处作业安全技术规范JGJ46-2005 施工现场临时用电安全技术规范JGJ146-2004 建筑施工现场环境与卫生标准DB42/365-2006 钢丝绳式货用施工升降机安全技术规范3 安全文明施工目标3.1 安全目标：杜绝死亡、重伤事故；轻伤频率控制在3以内；无重大机械设备与火灾事故。文明施工目标：争创河北省安全生产与文明施工优良工地消防指标：消除现场消防隐患。4安全管理达标。3.2安全管理方针和原则方针：“安全第一，预防为主”。 原则：“先防护后施工，不防护不施工”；“管生产必须管安全”；“安全生产，人人有责”。4临边防护4.1基本规定4.1.1临边作业时，必须设置满足施工安全需要的防护栏杆等防护设施，确需在防护设施外从事施 工作业或设置防护设施仍无法完全满足作业中安全生产需要时，施工作业人员必须配备和使用安全 带、安全绳等个人安全防护用品，危险部位还必须有专人指挥和值守。4.1.2施工现场内的作业区、作业平台、人行通道、施工通道、运输接料平台等施工活动场所， 如临边落差达到或超过 2m，必须沿周边设置防护栏杆或防护脚手架或其它有效防护设施。各种垂直 运输接料平台必须设置安全门。4.1.3临街面的作业区、作业平台、施工通道、运输接料平台，临街立面必须设置防护栏杆或防 护脚手架并满挂密目安全网作全封闭。4.1.3防护栏杆设置4.1.4.1防护栏杆整体构造应使防护栏杆任何处，能经受任何方向的 1KN 的外力而不发生明显变 形或断裂。当栏杆所处位置有发生人群拥挤、车辆冲击或物体撞击等可能时，应加大横杆截面，加 密柱距。4.1.4.2防护栏杆由上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于 1.2m，下杆离防护 面高度不低于 0.6m，横杆长度大于 2m 时，必须加设栏杆柱。4.1.4.3坡度大于 1:2.2 的屋面，防护栏杆上杆离防护面高度不低于 1.5m，并增设一道横杆，满挂安全立网。4.1.4.4下方有人员通行或交叉施工的场所的防护栏杆，必须满挂密目安全网封闭，或在栏杆下 边设置严密牢固的高度不低于 180mm 的挡脚板。防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间油 漆。4.1.5防护栏杆用材4.1.5.1施工现场作业区、作业平台、人行通道、施工通道、运输接料平台等施工活动场所的防 护栏杆采用48-513.5mm 的建筑脚手架钢管制成。4.1.5.2提倡采用可重复安装和拆卸的自制工具式定型栏杆或栏板。自制栏杆、栏板必须满足防护要求且美观耐用，由企业技术部门设计并经技术负责人审核合格，监理审查同意后使用。4.1.5.3窄小的竖向洞口或临边部位不适合采用钢管作为防护栏杆的，采用同一等级的建筑钢筋 焊接制成防护栏杆。其结构构造要求如表 1。5表 1钢筋防护栏杆构造杆件名称上横杆下横杆栏杆柱钢筋直径16mm14mm18mm焊缝长度/高度210 mm / 6 mm4.1.5.4采用其他材料制作防护栏杆，必须经过项目技术负责人核算后采用，禁止使用竹木制作防护栏杆。4.1.6防护栏杆的连接和固定4.1.6.1防护栏杆必须采用扣件连接、丝扣连接、螺栓连接、焊接或其它可靠连接方式连接。4.1.6.2防护栏杆必须采取埋设、扣件连接、螺栓连接焊接或其它有效固定方式固定。防护栏杆采 用其它方式固定时，必须由单位工程技术负责人核算后使用。4.2各部位的临边防护4.2.1基坑周边防护基坑周边防护栏杆设置如图 1 所示。图 1(a)基坑周边防护立面图图 1(b)基坑周边防护 1-1 剖面图64.2.2结构楼层周边防护4.2.2.1楼层防护栏杆的设置 楼层防护栏杆的设置如图 2、3 所示图 2结构楼层周边防护栏杆立面图图 3（a）无悬挑板结构周边防护（一）7图 3（b）无悬挑板结构周边防护（二）图 3（c）悬挑板挑出长度小于 500mm 的悬挑板的周边防护图 3（d）挑出长度大于 500mm 的悬挑板的周边防护4.2.2.2楼层防护栏杆柱的固定1）预埋 1.41.5m 的钢管图 4(a)预埋钢管固定立杆基础详图82）预埋钢筋图 4(b)预埋钢筋固定立杆基础详图3）预埋短钢管图 4(c)预埋短钢管固定立杆基础详图4）预埋件（套筒承插式）图 4(d)预埋件固定立杆基础详图95）膨胀螺栓图 4(e)膨胀螺栓固定立杆基础详图4.2.2.3结构楼层防护栏杆柱固定方式同样适用于其他类型、其他部位的栏杆与建筑结构的连接和固定。4.2.3装配工程梁面临时防护图 6(b)混凝土梁上栏杆柱固定示意图4.2.4楼梯侧边防护4.2.4.1常规建筑结构楼梯的临时防护栏杆，采用建筑脚手架钢管搭设，杆件用扣件或丝扣连接。 布设如图 7 所示。10图 7(a)楼梯临边防护立面图（一）图 7(b)楼梯临边防护平面示意图（一）4.2.4.2圆弧及特殊形状的楼梯，可采用同一等级的建筑钢筋制作栏杆，使用焊接固定和连接。11图 8(a)楼梯临边防护立面图（二）图 8(b)楼梯临边防护平面示意图（二）4.2.4.3形状规则的楼梯，宜采用建筑脚手架钢管套丝、螺栓连接等方式搭设栏杆。4.2.5施工电梯、物料提升机楼层转料平台防护4.2.5.1施工电梯、物料提升机楼层转料平台应按建筑施工扣件式钢管脚手架安全技术规范12（JGJ130-2001）相关要求搭设，平台面应满铺脚手板并牢固固定。4.2.5.2楼层转料平台两侧边必须设置防护栏杆或防护脚手架，满挂安全立网或满扎竹笆。或者 采取其他牢固可靠的硬质封闭防护。图 9(a)物料提升机楼层出入口防护平面图图 9(b)物料提升机楼层出入口防护立面图4.2.5.3施工电梯、物料提升机各楼层转料平台的出入口应设置常闭的防护门。防护门及连接件13任何一点应能承受 1KN 荷载及可能发生的冲击荷载，施工电梯单扇防护门高度不低于 1.8m，宽度不大于 1.2m。物料提升机单扇防护门高度不低于 1.5m，宽度不大于 1.2m。图 10(a)施工电梯楼层出入口侧立面示意图图 10(b)施工电梯门正面示意图14图 11(a)物料提升机楼层出入口防护门侧立面图 11(b)物料提升机楼层出入口防护门正立面4.2.5.4应采取有效措施保证各楼层防护门关闭完好。4.2.6高层建筑所采用的塔吊，可在建筑物与塔身之间搭设通道供操作人员通行，通道宽度不超过 800mm，防护栏杆高度不低于 1.5m。通道及栏杆必须与塔身和建筑结构可靠连接，严禁采用两端 固结的连接方式。5洞口防护5.1基本规定5.1.1因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，必15须设置有效防护设施。5.1.2楼板与墙洞口，挖孔桩、钻孔桩等桩孔上口，杯形基础上口，未填土的坑槽，以及天窗、 地板门等处，必须按洞口防护要求设置稳固的盖板或防护栏杆或安全网或其它防止人员和物体坠落 的防护设施。5.1.3施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外，夜间应设红灯警示。5.2防护方式5.2.1楼板、屋面和平台等面上短边尺寸小于 250mm 但大于 25mm 的孔口，应使用坚实的木盖板 盖严，并牢固固定。5.2.2楼板面等处边长 250500mm 的洞口、安装预制构件时的洞口以及其它各类洞口，应使用 竹、木等材料作盖板，均衡搁置盖住洞口并牢固固定。图 12(a)洞口盖板防护平面图图 12(b)洞口盖板防护 1-1 剖面图5.2.3边长在 5001500mm 的洞口，应设置以扣件扣接钢管而成的 10001000mm 的网格，并在 其上满铺竹笆或脚手板。5.2.4处于剪力墙的墙角或其他不便于盖板防护的洞口，应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于 200mm，并在其上满铺脚手板。16图 13(a)洞口钢管防护平面图图 13(b)洞口钢管防护 1-1 剖面图图 14(a)洞口钢筋防护平面图17图 14(b)洞口钢筋防护 1-1 剖面图5.2.5边长在 1500mm 以上的洞口，四周设防护栏杆，洞口下张设安全平网。图 15边长 1500-2000mm 的洞口防护 18图 16边长 2000-4000mm 的洞口防护5.2.6墙面竖向落地洞口，应加装防护门栅，门栅网格间距不应大于 150mm，或采用防护栏杆， 下设 200mm 高的挡脚板。5.2.7下边沿至楼板或底面低于 0.8m 的窗台等竖向洞口，如侧边落差大于 2m，应加设 1.2m 高临时护栏。5.2.8洞口处防护栏杆的用材、连接、固定与临边防护栏杆相同。6井道防护6.1电梯井、管井必须设置防止人员坠落和落物伤人的防护设施，并加设明显标志警示。6.2电梯井洞口、宽度超过 400mm 管井洞口等竖向落地洞口，必须设置防护门，井道内应每隔两 层且不超过 10m 设一道安全平网。6.3因施工需要临时拆除井道防护，需经项目安全管理负责人审核批准，工作过程有人值守并设置标志，当日工作完毕必须原样恢复。6.4井口防护采用上下翻转防护门。门高 1.40m，下部设 200mm 踢脚板，紧贴楼地面安装，门两 侧边超出电梯井口边不小于 100mm，上端固定，门栅间距不大于 150mm。使用钢筋直径不得小于 14mm。196.5施工层的下一层的井道内设置一道硬质隔断以防物件掉落，施工层以及其它层采用安全平网防护，安全网应张挂于预插在井壁的钢管上，网与井壁的间隙不得大于 100mm。图 17(a)电梯井、管道井水平防护平面图图 17(b)电梯井、管道井水平防护立面图207安全通道及防护棚7.1 基本规定图 17(c)电梯井、管道井竖向防护示意图7.1.1当临街通道、场内通道、出入建筑物通道、施工电梯及物料提升机地面进料口作业通道处 于坠落半径内或处于起重机起重臂回转范围内时，必须设置防护棚及防护通道，以避免发生物体打 击事故。7.1.2安全通道、防护棚应采用建筑钢管扣件脚手架或其他型钢材料搭设，严禁采用竹木杆件搭 设防护棚。7.1.3安全通道及防护棚的顶部严密铺设双层正交竹串片脚手板或双层正交 18 厚木模板的水平硬 质防护，及封闭的防护栏或挡板，整体应能承受 10kPa 的均布静荷载。塔吊主要经行线路、转料平台、卸料平台落物曲线范围内的安全通道及防护棚顶部严密铺设双层正交 50 厚木板。7.1.4特别重要或大型的安全通道、防护棚及悬挑式防护设施必须制定专项技术方案，经企业技 术负责人审批后实施。7.1.5安全通道的搭设217.1.5.1安全通道净空高度和宽度应根据通道所处位置及人、车通行要求确定，高度一般不低于3.5 m，宽度一般不低于 3m。高度在 15 m 以下建筑物，其进出口通道长度不低于 3 m；高度在 15-30m 的建筑物，其进出口通道长度不低于 4 m，高度超过 30 m 的建筑物，其进出口通道长度不低于 5 m。 通道长度自脚手架外排立杆起算。7.1.5.2立杆基础必须硬化处理，通道使用期内不得发生地面沉陷，立杆必须沿通行方向通长设置扫地杆和剪刀撑。7.1.5.3常规安全通道立杆纵距不应超过 1200mm，防护棚悬挑尺寸为 300500mm，双层防护棚 层间距为 500600mm。7.1.5.4宽度超过 3.5 m 或高度超过 4 m 的安全通道，立杆间距应加密或使用双立杆、型钢、脚手架管格构式立柱，纵向横杆应采用型钢制作或搭设承重脚手架。7.1.5.5安全通道侧边应设置隔离栏杆，引导行人从安全通道内通过，必要时满挂密目网封闭。7.2防护方式7.2.1场区内安全通道图 18(a)现场的安全通道正面图22图 18(b)现场的安全通道侧面图7.2.2通入建筑物的安全通道图 19(a)通入建筑物的安全通道正面图23图 19(b)通入建筑物的安全通道侧面图7.2.3施工电梯、物料提升机地面进料口安全通道图 20(a)施工电梯、物料提升机地面进料口安全通道正面图24图 20(b)施工电梯、物料提升机地面进料口安全通道侧面图7.2.4临街通道街面人行通道距离施工建筑达不到安全距离时，必须搭设用于行人通行的防护通道，其净空 高度不低于 3 m，搭设方式与施工现场安全通道相同，并设置明确的警示标牌、引导标志和设施。7.2.5安全防护棚图 22(a)设备防护棚立面图258外脚手架8.1基本要求图 22(b)防护棚平面图外脚手架的搭设应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）的要求。8.2悬挑脚手架8.2.1悬挑外架挑梁必须能够完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须编制包 括悬挑梁平面定位图、悬挑梁侧面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并经 企业技术负责人审批后使用。8.2.2悬挑外架的分段搭设高度不得超过 24 米，整体分段应合理规划，经济合理。8.2.3挑梁应根据悬挑架荷载及悬挑长度等情况具体确定。施工用悬挑脚手架宜采用 16 号以上工 字钢作为主悬挑梁，外挑段不宜超过 1.50m，锚固段不小于外挑段的 1.25 倍。严禁采用脚手架钢管 作为主挑梁。采用槽钢作为主挑梁时应有防侧弯措施。8.2.4挑梁必须搁支在梁板面并锚固。挑梁顶端应设置牢固可靠的脚手架钢管插脚，相邻悬挑梁的间距不得大于 1.50m。8.2.5挑梁外端设置单根直径不小于15 的钢丝绳进行斜拉，斜拉钢丝绳与悬挑梁的夹角不小于60 度，斜拉钢丝绳必须与建筑结构锚固。8.2.6悬挑梁、钢丝绳及钢丝绳锚固件必须一一对应。8.2.7在建筑物的悬挑梁、板上设置悬挑脚手架，应对悬挑梁、板的承载能力及进行复核。8.2.8悬挑架底部必须采用硬质封闭，并设置挡脚板，外立面采用密目安全网防护，地处闹市和 重要地带应采用孔径不大于 25mm 的钢板网或竹笆等加强防护。8.2.9悬挑脚手架的搭设应符合按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）的相关要求。26图 23框架部位或剪力墙上开孔时侧面示意图图 24钢丝绳紧固示意图27图 25直接在剪力墙或边梁上预埋时侧面示意图图 26(a)结构边缘的悬挑梁板不满足承载能力要求时侧面示意图28图 26(b)压杆与锚环的连接详图8.3附着升降式脚手架的防护8.3.1附着升降式脚手架防护设施必须与架体同时设计、同时安装、同时使用。8.3.2附着升降式脚手架外立面必须满挂密目安全网，并在其内侧加挂孔径不大于 25mm 钢板网， 单片式架体和中间断开部位的端头，也应满挂密目安全网和钢板网。8.3.3架体底部应采用硬质封闭，并用密目网及水平安全网兜底。架体底部必须及时清理保洁， 清理期间应通知下部施工人员禁止进入无防护的坠物范围内。8.3.4架体底部内立杆与建筑结构之间的空隙采用活动翻板防护，架体中部加挂水平安全网，架 体作业层必须满铺脚手板。8.4连墙件8.4.1连墙件必须能够约束脚手架立杆在垂直于墙面方向的位移，承受水平风荷载或风吸力，防 止脚手架向内或向外倾覆。8.4.2连墙件必须与脚手架拉接紧密，与建筑结构牢固连接。8.4.3连墙件应靠近主接点位置，偏离主节点的距离不得大于 300mm。8.4.4一字型、开口型脚手架的两端必须设置刚性连墙件，连墙件的垂直间距不得大于建筑物的 层高，且不得大于 4m。8.4.524m 以下的单、双排脚手架，可采用拉顶结合式柔性连墙件，拉顶结合式柔性连墙件必须一一对应设置，严禁使用仅有拉筋的柔性连墙件。24m 以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。8.4.6连墙件应水平设置，当不能水平设置时，与脚手架连接的一端可下斜连接，下斜角度不得 超过 10，不得采用上斜连接。8.4.7连墙件设置间距应符合以下要求29表 2扣件式钢管脚手架连墙杆设置规定脚手架高度竖向间距水平间距每根连墙杆覆盖面积（m2）单排243h3la40双排50m3h3la4050m2h3la27悬挑架34m3 跨，且6m备注h：脚手架步距；la：脚手架立杆纵距8.4.8连墙件的设置方式1）钢丝柔性连墙件如图 28 所示。图 28柔性拉接示意图2）通过预埋件焊接刚性连墙件如图 29 所示。图 29钢管焊接刚性连墙杆示意图3）钢管扣件抱柱或穿墙夹持刚性连墙件如图 30（a）、30（b）所示。 30图 30(a)钢管扣件刚性连墙杆示意图（一）图 30(b)钢管扣件刚性连墙杆示意图（二）4）钢管扣件与预埋短钢管连接刚性连墙件如图 30（c）所示。图 30(c)钢管扣件刚性连墙杆示意图（三）318.5避雷和外电防护8.5.1施工现场内的塔吊、起重机、井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防 雷装置的保护范围以外，则应按照下列规定安装防雷装置：1）在年平均雷暴日数小于等于 15d 的地区，机械设备高度等于和大于 50m 时。2）在年平均雷暴日数大于 15d 且小于 40d 的地区，机械设备高度等于和大于 32m 时。3）在年平均雷暴日数等于和大于 40d 且小于 90d 的地区，机械设备高度等于和大于 20m 时。4）在年平均雷暴日数等于和大于 90d 及雷害特别严重的地区，机械设备高度等于和大于 12m 时。8.5.2避雷装置应包括接闪器、引下线和接地装置。8.5.2.1接闪器可用直径 25-32mm，壁厚不小于 3mm 的钢管或直径不小于 12mm 的钢筋制作，设在 建构筑物或机械设备的易受雷击的顶端。房屋四角的脚手架立杆上设接闪器时，高度不小于 1m，并 将所有最上层的横杆全部连通，形成避雷网路。垂直运输架上安装接闪器时，应将一侧的中间立杆接高出顶端不小于 2m，并在该立杆下端设置接地线，同时应将卷扬机外壳接地。8.5.2.2引下线应采用直径不小于 8mm 的圆钢或宽为 24mm、厚度为 4mm 的扁钢制作。8.5.2.3垂直接地体宜采用长为 2.5m 直径 12mm 圆钢或厚度为 4mm 角钢制作，间距 5m 设置。水平 接地体宜采用直径 12mm 圆钢或厚度为 4mm 截面为 100mm2 扁钢制作。接地体埋深不小于 0.6m，应避开人经常活动区。避雷装置的引线、接地连接线等连接处必须用 焊接，其焊接长度应为扁钢宽度或圆钢直径的 6 倍。8.5.3外电防护基本规定8.5.3.1在建工程(含脚手架具)的外侧边缘与外电架空线路的边线之间的最小安全操作距离应满 足表 3、4 所示。表 3在建工程（含脚手架具）的外侧边缘与外电架空 线路的边线之间的最小安全操作距离外电线路电压等级1kV 以下110kV35110kV154220kV330550kV最小安全距离（m）4681015表 4施工现场的机动车道与外电架空线路交叉时的最小垂直距离外电线路电压等级1kV 以下110kV35kV 以上最小垂直距离（m）6778.5.3.2跨越或紧邻外电施工时，必须使用绝缘材料搭设严密的遮栏、栅栏或安全网，防护方案应由企业技术部门制定。8.5.3.3外电线路与遮栏、栅栏之间的安全距离如表 5 所示。32表 5带电体至遮栏、栅栏、保护网的安全距离外电线路的 电压等级（kV）136103560110220330550线路边线至栅栏的安全距离（cm）室内82.58587.5105130170室外959595115135175265450线路边线至网状遮栏的安全 距离（cm）室内17.52022.54065105室外30303050701101902705009悬挑式钢平台9.1使用塔吊等机械向建筑楼层转运材料，不能直接吊运至建筑结构楼层内时，必须采用定型制 作的悬挑式钢平台，悬挑式钢平台上吊运材料时必须缓慢起钩和落钩。作业人员在平台上吊运物件 时必须拴挂安全带，吊运物件时指挥必须到场。9.2钢平台额定载重量一般不得超过 1 吨，有效载料面积不得小于 7m2，一般不得超过 9m2。荷载 超过 1 吨或构造尺寸超过规定或用其他型钢材料制作的卸料平台，必须由企业技术负责人审批；特 别重要以及承载力或构造尺寸超过额定要求 1.5 倍的，应由施工单位组织通过专家论证后使用。9.3钢平台制作及安装9.3.1平台应以工字钢或槽钢作主、次梁，满铺脚手板，以螺栓与钢梁固定，或满铺 4mm 厚钢板， 与钢梁焊接固定。9.3.2平台的搁支点和上部锚固点，必须牢固固定于建筑结构上，严禁设置在脚手架等施工设施 上。9.3.3平台两边各设前后两道斜拉钢丝绳，靠内一道为保护绳。钢丝绳固定方式与悬挑脚手架相 同。建筑物锐角利口围系钢丝绳处应加衬软垫物。9.3.4平台上应设置四个吊环，以固定斜拉钢丝绳。吊运平台时应使用卡环，不得使用吊钩直接 钩挂吊环。吊环应用 R235 钢制作。9.3.5平台左右两侧必须装设固定的不低于 1.2m 的防护栏杆，满设钢板网，下口设置 200mm 高钢制踢脚板，封闭严密。端部装设内开式活动格栅门，加装薄钢板封闭，吊运长料时打开。9.3.6平台安装时，必须待主梁尾端固定，装好斜拉钢丝绳，调整完毕，经过检查验收后方可松 钩。主梁尾部固定方式与悬挑脚手架相同。9.3.7操作平台上，应在明显位置标明容许使用荷载。钢平台使用时，应有专人进行检查，发现 钢丝绳有锈蚀损坏，应及时调换，焊缝脱焊应及时修复。9.4钢平台用材钢平台用材应符合表 6 要求。 33表 6卸料平台用材表序 号最 大 载重量有效载料面积主要结构件设置要求名称规格1.1.0 吨3.03m2悬挑主梁I16 或16a分布次梁I10 或101000斜拉钢丝绳619f15.5挡脚I10,长 2009.5额定载重量的钢平台的制作和安装如图 29。图 29(a)卸料平台平面图图 29（b）1-1 剖面图34
