交通安全设施和环保工程质量检验单.doc

资源描述

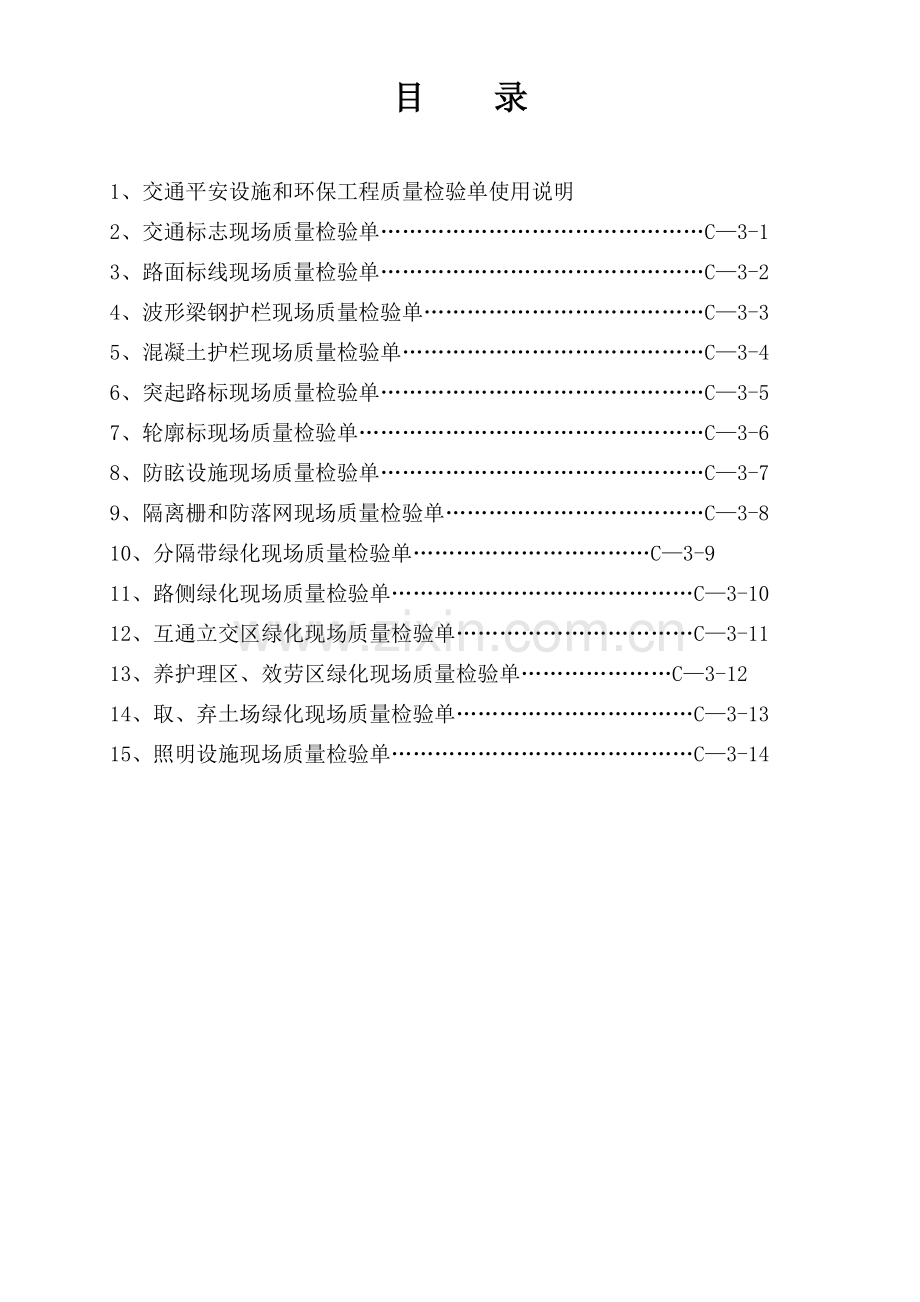

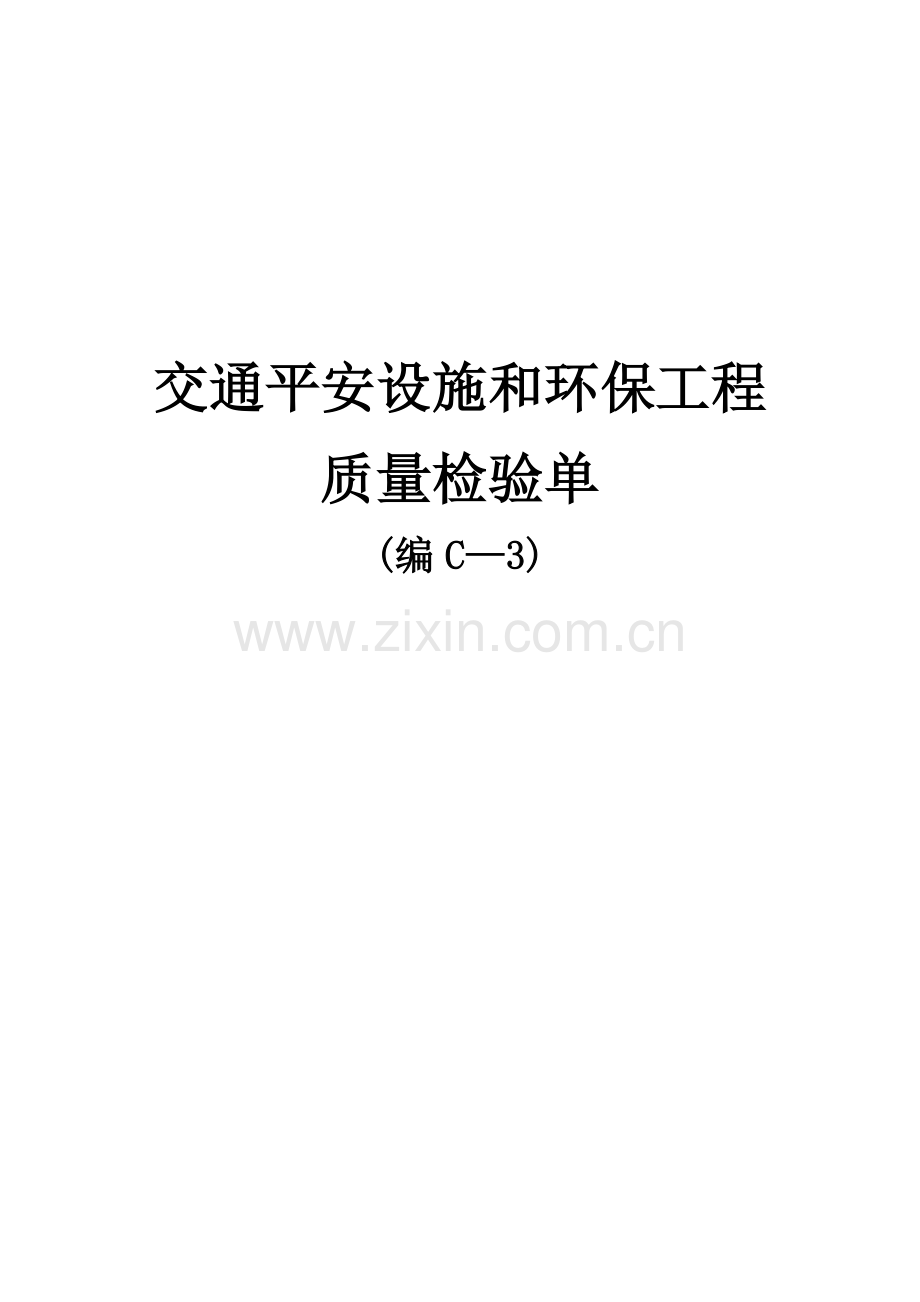

交通平安设施和环保工程质量检验单 (编C—3) 目录 1、交通平安设施和环保工程质量检验单使用说明 2、交通标志现场质量检验单………………………………………C—3-1 3、路面标线现场质量检验单………………………………………C—3-2 4、波形梁钢护栏现场质量检验单…………………………………C—3-3 5、混凝土护栏现场质量检验单……………………………………C—3-4 6、突起路标现场质量检验单………………………………………C—3-5 7、轮廓标现场质量检验单…………………………………………C—3-6 8、防眩设施现场质量检验单………………………………………C—3-7 9、隔离栅和防落网现场质量检验单………………………………C—3-8 10、分隔带绿化现场质量检验单……………………………C—3-9 11、路侧绿化现场质量检验单……………………………………C—3-10 12、互通立交区绿化现场质量检验单……………………………C—3-11 13、养护理区、效劳区绿化现场质量检验单…………………C—3-12 14、取、弃土场绿化现场质量检验单……………………………C—3-13 15、照明设施现场质量检验单……………………………………C—3-14 交通平安设施和环保工程质量检验单使用说明 1、本表为交通平安设施和环保工程现场质量检验单,是将分项工程检验结果汇于本表内,由承包人和监理组填写。“规定值或允许偏向〞应填写与现行?公路工程质量检验评定?〔土建工程〕相一致的数值。“检验结果〞应填写是否合格或合格率。“检验频率〞应填写试验检测规定的最低频率。 2、结一栏由现场监理工程师填写根据现场监理和检测结果对质量作出结：合格、不合格、改正后再检测并另附抽检记录表及试验单盖上“监理抽检〞红色印油章。 3、试验检测附在现场质量检验单后面。自检在前抽检在后。 4、一般工程现场检测记录可采用C—3-1～C—3-14表较复杂的工程现场检测记录那么另采用相关专用表。 5、施工时间与检验时间写开场时间。 S221道段改扩建工程工程承包合同监理编交通标志现场质量检验单 C—3-1 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 标志外形尺寸〔mm〕标志底板厚度〔mm〕 2 标志汉字、数字、拉丁字的字体及尺寸〔mm〕 3△ 标志面反光膜等级及逆反射系数〔cd·lx-1·m-2〕 4 标志板下缘至路面净空高度及标志板内缘距边缘间隔〔mm〕 5 立柱竖直度〔mm/m〕 6△ 标志金属构件镀层厚度〔μm〕 7 标志根底尺寸〔mm〕 8 根底混凝土强度(MPa) 结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编路面标线现场质量检验单 C—3-2 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 标线长度〔mm〕 6000 4000 3000 1000～2000 2 标线宽度〔mm〕 400～450 150～200 100 3△ 标线厚度〔mm〕常温型〔0.12～0.2〕加热型〔0.2～0.4〕热熔型〔1.0～4.5〕 4 标线横向偏位〔mm〕 5 标线纵向间距〔mm〕 9000 6000 4000 3000 6 标线剥落面积 7△ 反光标线逆反射系数〔cd·lx-1·m-2〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编波形梁钢护栏现场质量检验单 C—3-3 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1△ 波形梁板基底金属厚度〔mm〕 2△ 立柱壁厚〔mm〕 3△ 镀〔涂〕层厚度〔μm〕 4 拼接螺栓〔45钢〕抗拉强度〔MPa〕 5 立柱埋入深度 6 立柱外边缘距路肩边线间隔〔mm〕 7 立柱中距〔mm〕 8△ 立柱竖直度〔mm/m〕 9△ 横梁中心高度〔mm〕 10△ 护栏顺直度〔mm/m〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编混凝土护栏现场质量检验单 C—3-4 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1△ 护栏混凝土强度〔Mpa〕 2 地基压实度〔％〕 3 护栏断面尺寸〔mm〕高度顶宽底宽 4 根底平整度〔mm〕 5△ 轴向横向偏位〔mm〕 6 根底厚度〔mm〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编突起路标现场质量检验单 C—3-5 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 安装角度〔°〕 2 纵向间距〔mm〕 3△ 损坏及脱落个数 4△ 横向偏位〔mm〕 5 承受压力〔kN〕 6△ 光度性能结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编轮廓标现场质量检验单 C—3-6 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 柱式轮廓标尺寸〔mm〕 2 安装角度〔°〕 3 反射器中心高度〔mm〕 4△ 反射器外形尺寸〔mm〕 5△ 光度性能结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编防眩设施现场质量检验单 C—3-7 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1△ 安装高度〔mm〕 2 镀〔涂〕层厚度〔μm〕 3 防眩板宽度〔mm〕 4 防眩板设置间距〔mm〕 5 竖直度〔mm/m〕 6△ 顺直度〔mm/m〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编隔离栅和防落网现场质量检验单 C—3-8 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 高度〔mm〕 2△ 镀〔涂〕层厚度〔μm〕 3△ 网面平整度〔mm/m〕 4 立柱埋深 5 立柱中距〔mm〕 6△ 混凝土强度(MPa) 7 立柱竖直度〔mm/m〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编分隔带绿化现场质量检验单 C—3-9 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 苗木规格与数量 2 种植穴规格 3 土层厚度 4 苗木间距〔％〕 5△ 苗木成活率〔％〕 6 草坪覆盖率〔％〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编路侧绿化现场质量检验单 C—3-10 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 苗木规格与数量 2 种植穴规格 3 土层厚度 4 苗木成活率〔％〕 5△ 草坪覆盖率〔％〕 6 其他地被植物发芽率〔％〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编互通立交区绿化现场质量检验单 C—3-11 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 苗木规格与数量 2 种植穴规格 3 土层厚度 4 地形标高(mm) 5 苗木成活率〔％〕 6 草坪覆盖率〔％〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编养护理区、效劳区绿化现场质量检验单 C—3-12 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 放样定位 2 苗木规格与数量 3 种植穴规格 4 土层厚度 5 地形标高〔mm〕 6 苗木成活率〔％〕 7 草坪覆盖率〔％〕 8 绿化附属设施结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编取土、弃土场绿化现场质量检验单 C—3-13 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 苗木规格与数量 2 苗木成活率〔％〕 3 草坪覆盖率〔％〕结：监理工程师：年月日承包人：年月日 S221道段改扩建工程工程承包合同监理编照明设施现场质量检验单 C—3-14 工程名称施工施工时间检验时间桩及部位监理检验时间项次检验工程规定值或允许偏向施工检测监理检测检验结果频率检验结果频率 1 灯柱地面以上高度〔mm〕 2 灯柱竖直度〔mm/m〕 3 平面位置〔mm〕纵向横向结：监理工程师：年月日承包人：年月日
