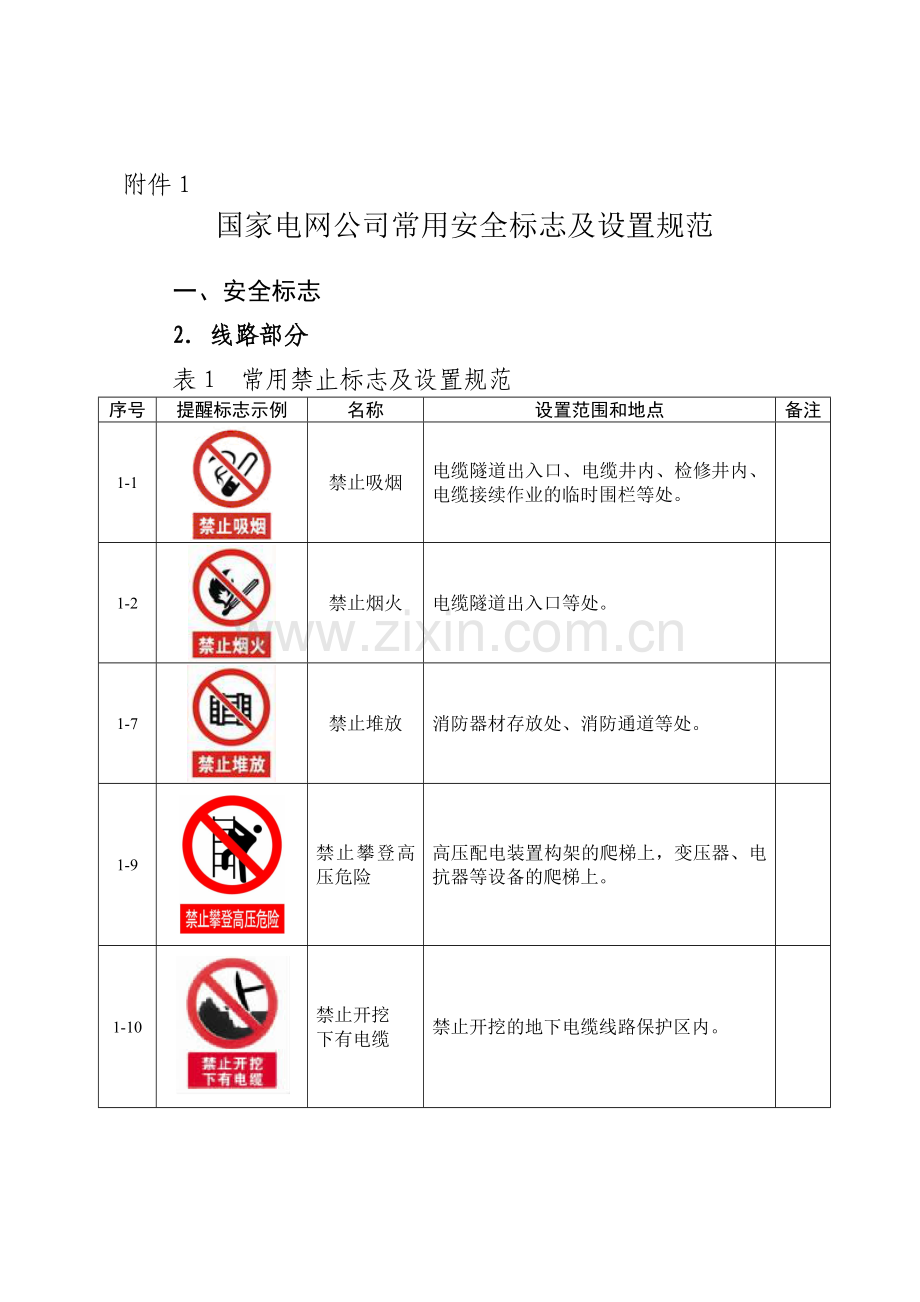

附件1
国家电网公司常用安全标志及设置规范
一、安全标志
2. 线路部分
表1 常用禁止标志及设置规范
序号
提醒标志示例
名称
设置范围和地点
备注
1-1

禁止吸烟
电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。

1-2

禁止烟火
电缆隧道出入口等处。

1-7

禁止堆放
消防器材存放处、消防通道等处。

1-9

禁止攀登高压危险
高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。

1-10

禁止开挖
下有电缆
禁止开挖的地下电缆线路保护区内。

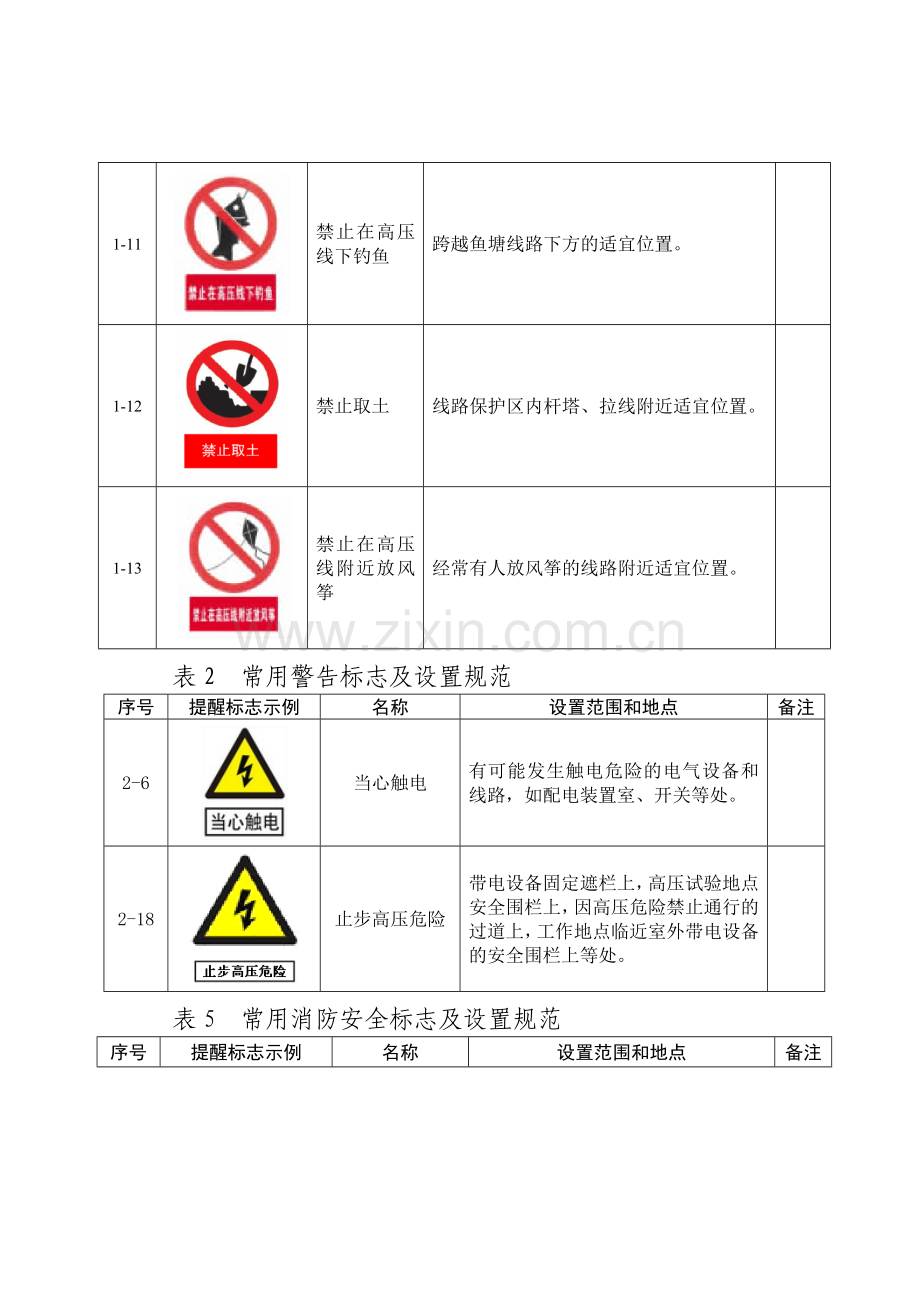

1-11

禁止在高压线下钓鱼
跨越鱼塘线路下方的适宜位置。

1-12

禁止取土
线路保护区内杆塔、拉线附近适宜位置。

1-13

禁止在高压线附近放风筝
经常有人放风筝的线路附近适宜位置。

表2 常用警告标志及设置规范
序号
提醒标志示例
名称
设置范围和地点
备注
2-6

当心触电
有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。

2-18

止步高压危险
带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。

表5 常用消防安全标志及设置规范
序号
提醒标志示例
名称
设置范围和地点
备注

5-4

灭火器
悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志
5-8

紧急出口
便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志

二、安全标志制作标准
（二）线路部分
1. 禁止标志
（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。

图 1 禁止标志牌的制图标准
表1
禁止标志牌的制图参数（α=45°）
单位： 毫米
参数
种类
A
B
A1
D（B1）
D1
C
甲
900
720
207
549
439
45
乙
700
560
161
427
341
35
丙
500
400
115
305
244
24
丁
400
320
92
244
195
19
戊
300
240
69
183
146
14
己
200
160
46
122
98
10
庚
80
65
18
50
40
4
2. 警告标志
（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。
（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
（3）警告标志牌的制图标准如图2，参数如表2，可根据现场情况采用甲、乙、丙或丁规格。

图2 警告标志牌的制图标准
表2
警告标志牌的制图参数
单位：毫米
参数
种类
A
B
B1
A2
A1
g
甲
500
400
305
115
213
10
乙
400
320
244
92
170
8
丙
300
240
183
69
128
6
丁
200
160
122
46
85
4
注：边框外角圆弧半径r=0.080A1
3. 指令标志
（1）指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。
（2）指令标志牌长方形衬底色为白色，圆形边框底色为蓝色，标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图3，参数如表3，可根据现场情况采用甲、乙、丙或丁规格。

图 3 指令标志牌的制图标准
表3
指令标志牌的制图参数
单位：毫米
参数
种类
A
B
A1
D（B1）
甲
500
400
115
305
乙
400
320
92
244
丙
300
240
69
183
丁
200
160
46
122
4. 提示标志
（1）提示标志牌的基本型式是一正方形衬底牌和相应文字，四周间隙相等。
（2）提示标志牌正方形衬底色为绿色，正方形边框底色为绿色，标志符号为白色，文字为黑色（白色）黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图4，参数为：A=250毫米，D=200毫米或A=80毫米，D=65毫米。

图 4 提示标志牌的制图标准
5. 消防安全标志
（1）方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为 250毫米或根据现场实际选择，箭头方向可根据现场实际情况选择。衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
（2）组合标志牌基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。图例如图5，制图参数如表4。

图 5 消防组合标志牌的制图标准

表4
消防组合（电抗器等）标志牌（示例）的制图参数表
单位：毫米
参数
种类
B
A
B1
A1
甲
500
400
200
200
乙
350
300
140
140
