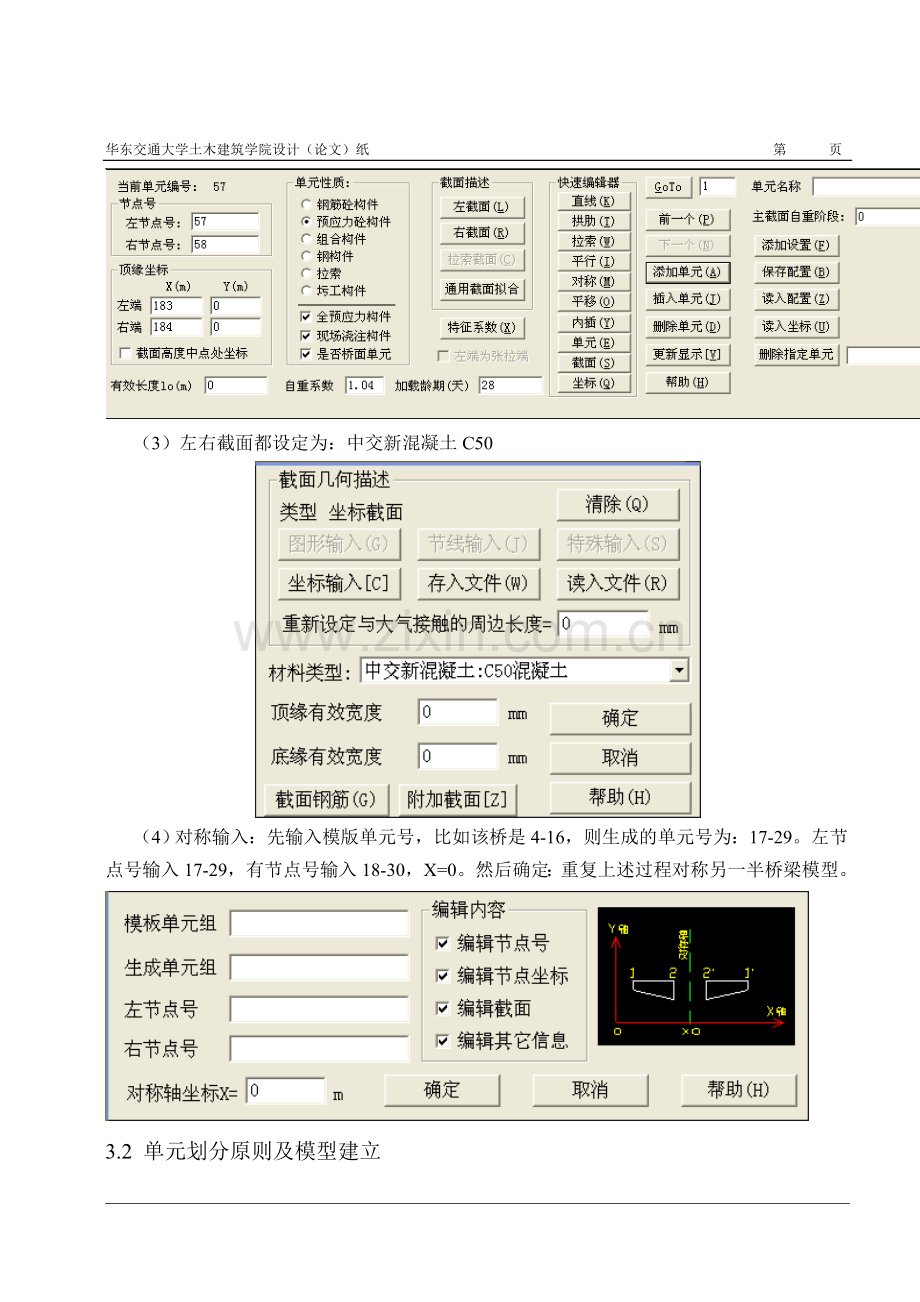

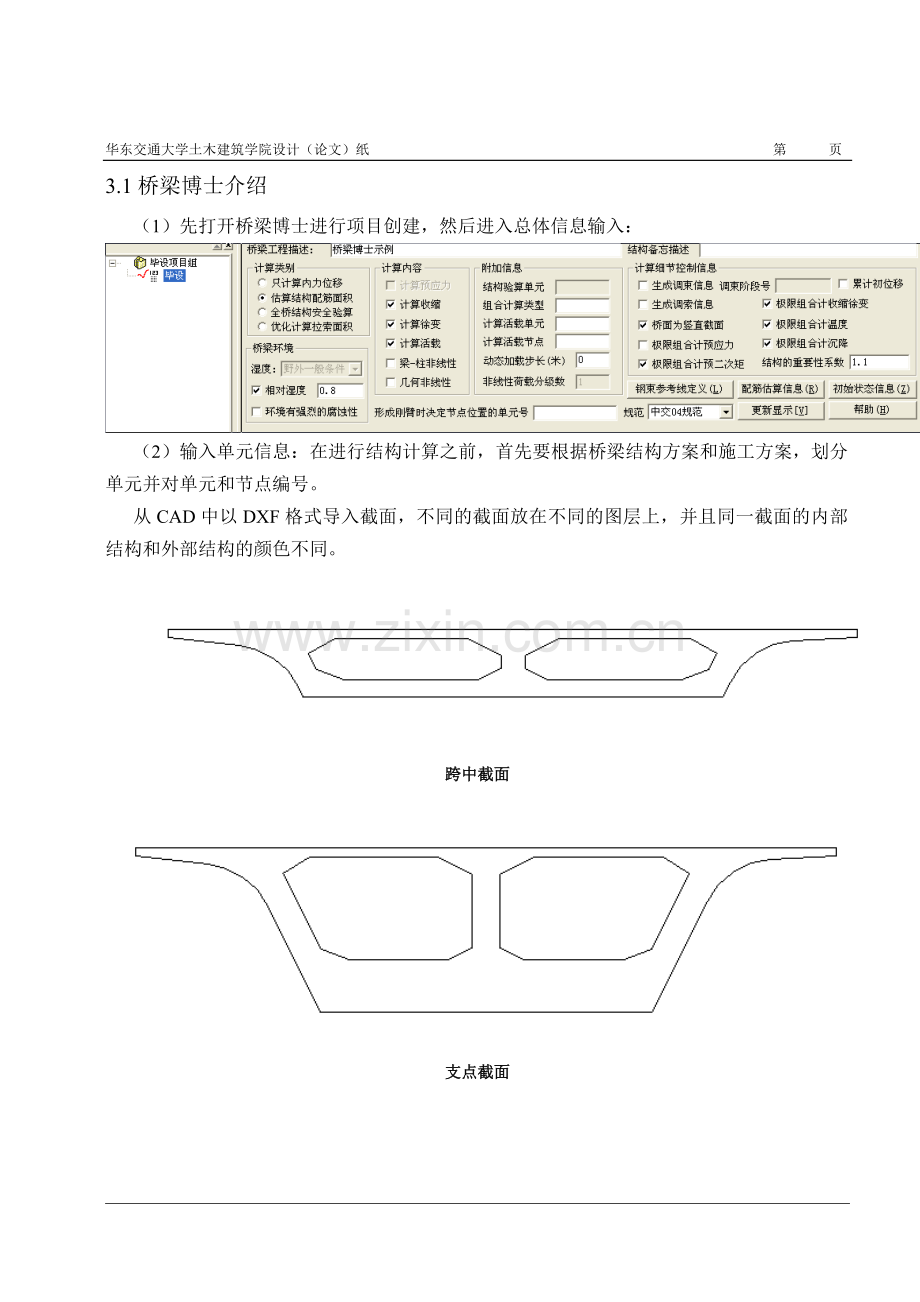

华东交通大学土木建筑学院设计（论文）纸 第 页3.1桥梁博士介绍（1）先打开桥梁博士进行项目创建，然后进入总体信息输入：（2）输入单元信息：在进行结构计算之前，首先要根据桥梁结构方案和施工方案，划分单元并对单元和节点编号。 从CAD中以DXF格式导入截面，不同的截面放在不同的图层上，并且同一截面的内部结构和外部结构的颜色不同。跨中截面支点截面（3）左右截面都设定为：中交新混凝土C50（4）对称输入：先输入模版单元号，比如该桥是4-16，则生成的单元号为：17-29。左节点号输入17-29，有节点号输入18-30，X=0。然后确定：重复上述过程对称另一半桥梁模型。3.2 单元划分原则及模型建立3.2.1 单元划分原则（1） 对于所关心截面设定单元分界线，即编制节点号；（2） 构件的起点和终点以及变截面的起点和终点编制节点号；（3） 不同构件的交点或同一构件的折点处编制节点号；（4） 施工分界线设定单元分界线，即编制节点号；（5） 当施工分界线的两侧位移不同时，应设置两个不同的节点，利用主从约束关系考虑该节点处的连接方式；（6） 边界或支承处应设置节点；（7） 不同号单元的同号节点的坐标可以不同，节点不重合系统形成刚臂；（8） 对桥面单元的划分不宜太长或太短，应根据施工荷载的设定并考虑活载的计算精度统筹兼顾。因为活载的计算是根据桥面单元的划分，记录桥面节点处位移影响线，进而得到各单元的内力影响线经动态规划加载计算其最值效应。对于索单元一根索应只设置一个单元。3.2.2 模型建立将桥梁划分为57个单元，半桥模型简图如下：3.3 初步施工阶段模拟（1）第一施工阶段：施工0号块：安装杆件号边界条件：0号块中节点17设固定支座，本阶段施工荷载描述：将升降温设为10，施工周期设为10。（2）第二施工阶段：进行悬臂浇筑。（3）第三施工阶段：进行边跨满堂现浇支架施工。边界条件：满堂1-3号和55-57号块设为简支体系。（4）第四施工阶段：两边跨合拢。边界条件：17和42号节点刚接改为铰接，边跨满堂支架2和57号改为链杆，去除4和56号节点链杆。（5）第五施工阶段:中跨合拢边界条件：为了保证静定体系，将42号节点铰接改为连杆。（6）第六施工阶段：输入施工阶段荷载-永久荷载：只输入均布荷载。铺装和护栏重量为72.8KN，注意竖向力向下为负值。（7）第七施工阶段：混凝土收缩徐变阶段，将施工周期调整为1000天。3.4 使用阶段模拟（1）输入使用信息：外部荷载描述先不考虑，升降温参照任务书为150C（2）非线性温度安规范得到16.40C和5.980C（3）支座不均匀沉降为5mm（4）活载描述：3.4 各种组合内力图3.4 各种内力图
