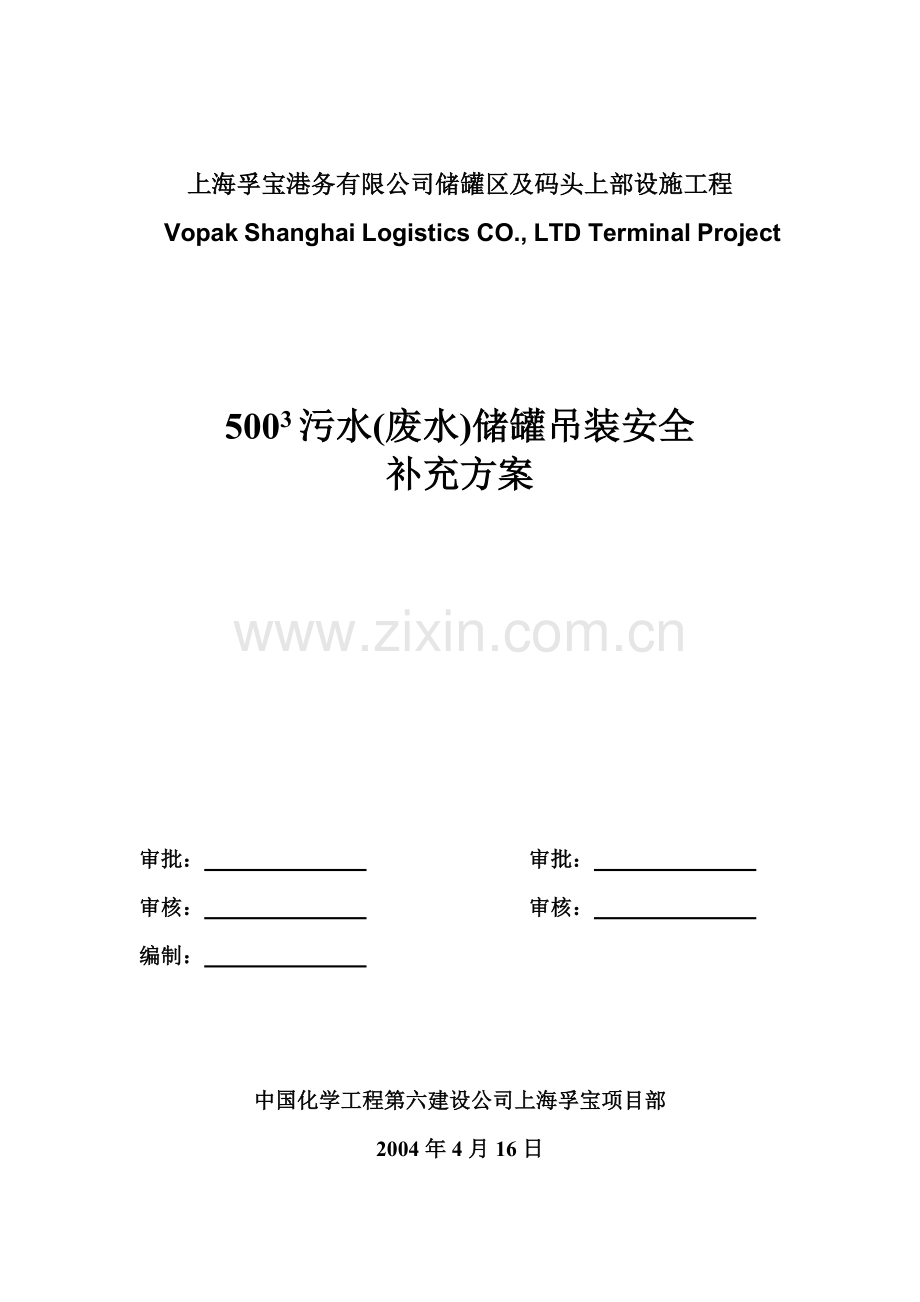

上海孚宝港务有限公司储罐区及码头上部设施工程
Vopak Shanghai Logistics CO., LTD Terminal Project

5003污水(废水)储罐吊装安全
补充方案

审批： 审批：
审核： 审核：
编制：

中国化学工程第六建设公司上海孚宝项目部
2004年4月16日

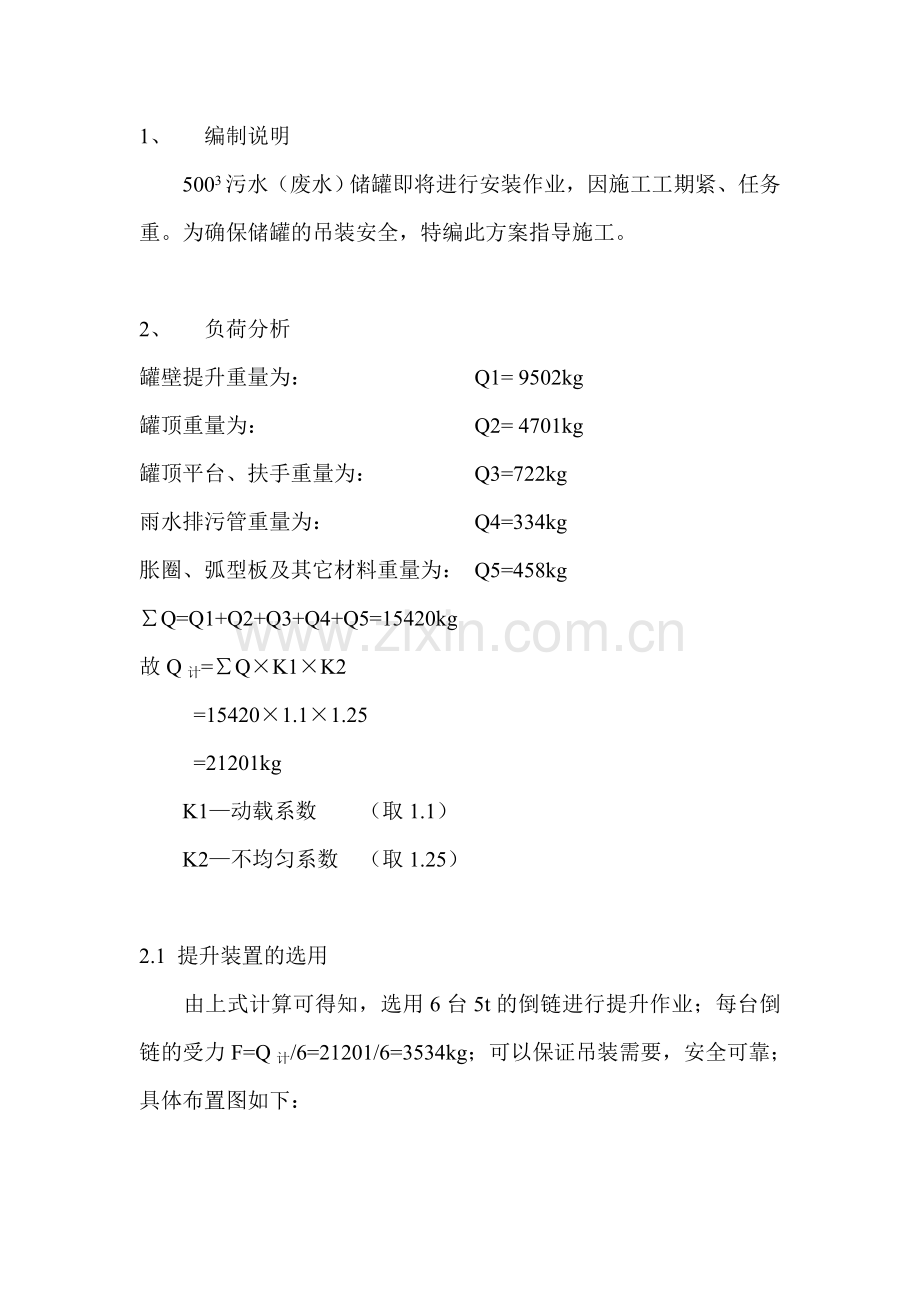

1、 编制说明
5003污水（废水）储罐即将进行安装作业，因施工工期紧、任务重。为确保储罐的吊装安全，特编此方案指导施工。

2、 负荷分析
罐壁提升重量为： Q1= 9502kg
罐顶重量为： Q2= 4701kg
罐顶平台、扶手重量为： Q3=722kg
雨水排污管重量为： Q4=334kg
胀圈、弧型板及其它材料重量为： Q5=458kg
∑Q=Q1+Q2+Q3+Q4+Q5=15420kg
故Q计=∑Q×K1×K2
=15420×1.1×1.25
=21201kg
K1—动载系数 （取1.1）
K2—不均匀系数 （取1.25）

2.1 提升装置的选用
由上式计算可得知，选用6台5t的倒链进行提升作业；每台倒链的受力F=Q计/6=21201/6=3534kg；可以保证吊装需要，安全可靠；具体布置图如下：

0°

3700

270° 90°

3700

180°
2.2 提升桅杆的选用

2800mm
e

F=3534kg

φ219*7

取偏心距e=210mm （如上图所示）
选用φ219*7mm的无缝钢管做桅杆，具体计算公式如下：
σ=F÷S+（e×F）÷W
=3534÷46.6+（21×3534）÷242
=383kg/cm2
σ＜［σ］ 即383kg/cm2＜1400kg/cm2
安全
σ—— 管式桅杆产生的应力 kg/cm2
［σ］—— 许用应力 1400kg/cm2
F—— 每个倒链的受力 kg
S—— 桅杆的截面积 cm2
e—— 偏心距
W—— 断面系数 cm3
2.3 吊耳的选用
桅杆上选用δ=20mm的钢板做吊耳，具体尺寸如下：
σ

δ=20mm

180

100

φ219
F=3534kg
由以上可知：
M=3534kg×10cm=35340kg.cm
σ=M÷W=M÷（bh2÷6）=35340÷（2×182÷6）=36.36 kg/cm2
σ＜［σ］=1400 kg/cm2
由计算得知，选用20×180×420mm的钢板满足吊装的要求。安全可靠。
3 罐体起升注意事项
3.1 储罐采用倒装法施工,首先安装的是顶层壁板,在吊车的配合下,按照排版图依次将壁板吊装就位,一边吊装,一边点焊纵缝(留有安装余量的一道纵缝不点焊),对口间隙应符合设计要求.待该层壁板全部吊装组对完成后,在内侧沿焊缝自上而下,每500mm左右电焊一块弧型板,点焊要牢固,整带壁板焊接完毕后进行自检,并做好记录.合格后方可进行提升作业.
3.2 为保证整带壁板能平稳起升,避免倾斜,应由专人负责统一指挥起升,6位负责拽拉倒链的作业人员,均应按指挥号令,同时拽拉倒链.且每次的拽拉量和起升量,均应与立柱上所标示的量相同.当此带板起升高度超下一带板10mm左右时,停止起升,确认无问题,即可组装第二带板.
3.3罐内必须采用安全电源,进入罐内的电线、电焊把线必须绝缘良好，严防触电。
3.4 吊装所用机具性能良好,吊装用索、卡具强度必须足够.
3.5 吊装时必须服从统一指挥,内外信号必须统一.
3.6 胀圈外胀时.各节点要均匀,胀圈的拆卸要步调一致,统一协调.
3.7 吊装时,起重臂工作区域下严禁站人.
3.8 电焊机外壳必须接地良好,电焊机要设单独的开关,开关要放在防雨的闸箱内,拉合时应戴手套并侧向操作,现场要设置电焊机防雨棚.
3.9 施工中个施工人员要互相监护,杜绝不安全事故的发生.
