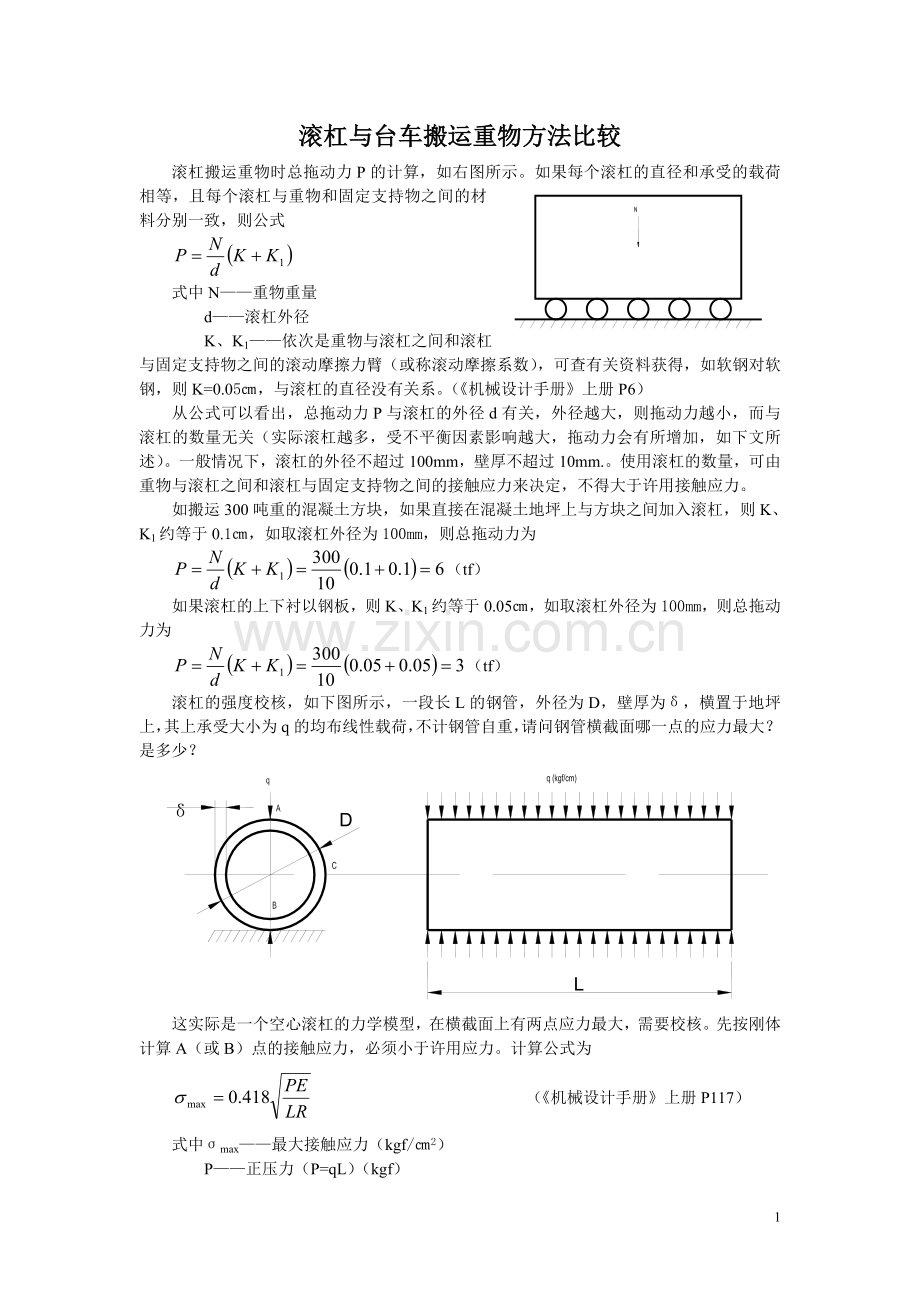

滚杠与台车搬运重物方法比较
滚杠搬运重物时总拖动力P的计算,如右图所示。如果每个滚杠的直径和承受的载荷相等,且每个滚杠与重物和固定支持物之间的材料分别一致,则公式
式中N——重物重量
d——滚杠外径
K、K1——依次是重物与滚杠之间和滚杠与固定支持物之间的滚动摩擦力臂(或称滚动摩擦系数),可查有关资料获得,如软钢对软钢,则K=0.05㎝,与滚杠的直径没有关系。(《机械设计手册》上册P6)
从公式可以看出,总拖动力P与滚杠的外径d有关,外径越大,则拖动力越小,而与滚杠的数量无关(实际滚杠越多,受不平衡因素影响越大,拖动力会有所增加,如下文所述)。一般情况下,滚杠的外径不超过100mm,壁厚不超过10mm.。使用滚杠的数量,可由重物与滚杠之间和滚杠与固定支持物之间的接触应力来决定,不得大于许用接触应力。
如搬运300吨重的混凝土方块,如果直接在混凝土地坪上与方块之间加入滚杠,则K、K1约等于0.1㎝,如取滚杠外径为100mm,则总拖动力为
(tf)
如果滚杠的上下衬以钢板,则K、K1约等于0.05㎝,如取滚杠外径为100mm,则总拖动力为
δ
L
D
(tf)
滚杠的强度校核,如下图所示,一段长L的钢管,外径为D,壁厚为δ,横置于地坪上,其上承受大小为q的均布线性载荷,不计钢管自重,请问钢管横截面哪一点的应力最大?是多少?
这实际是一个空心滚杠的力学模型,在横截面上有两点应力最大,需要校核。先按刚体计算A(或B)点的接触应力,必须小于许用应力。计算公式为
(《机械设计手册》上册P117)
式中σmax——最大接触应力(kgf/㎝2)
P——正压力(P=qL)(kgf)
E——弹性模量(kgf/㎝2)
L——钢管长度(㎝)
R——钢管外圆半径(R=D/2)(㎝)
条件:当接触体E1=E2=E;泊松比μ1=μ2=0.3(铸钢参考值)时
计算出σmax后,按下式进行强度校核
0.6σmax≤[σ]j (《机械设计手册》上册P117)
式中[σ]j为许用接触应力,对ZG35铸钢,[σ]j=3500(kgf/㎝2)

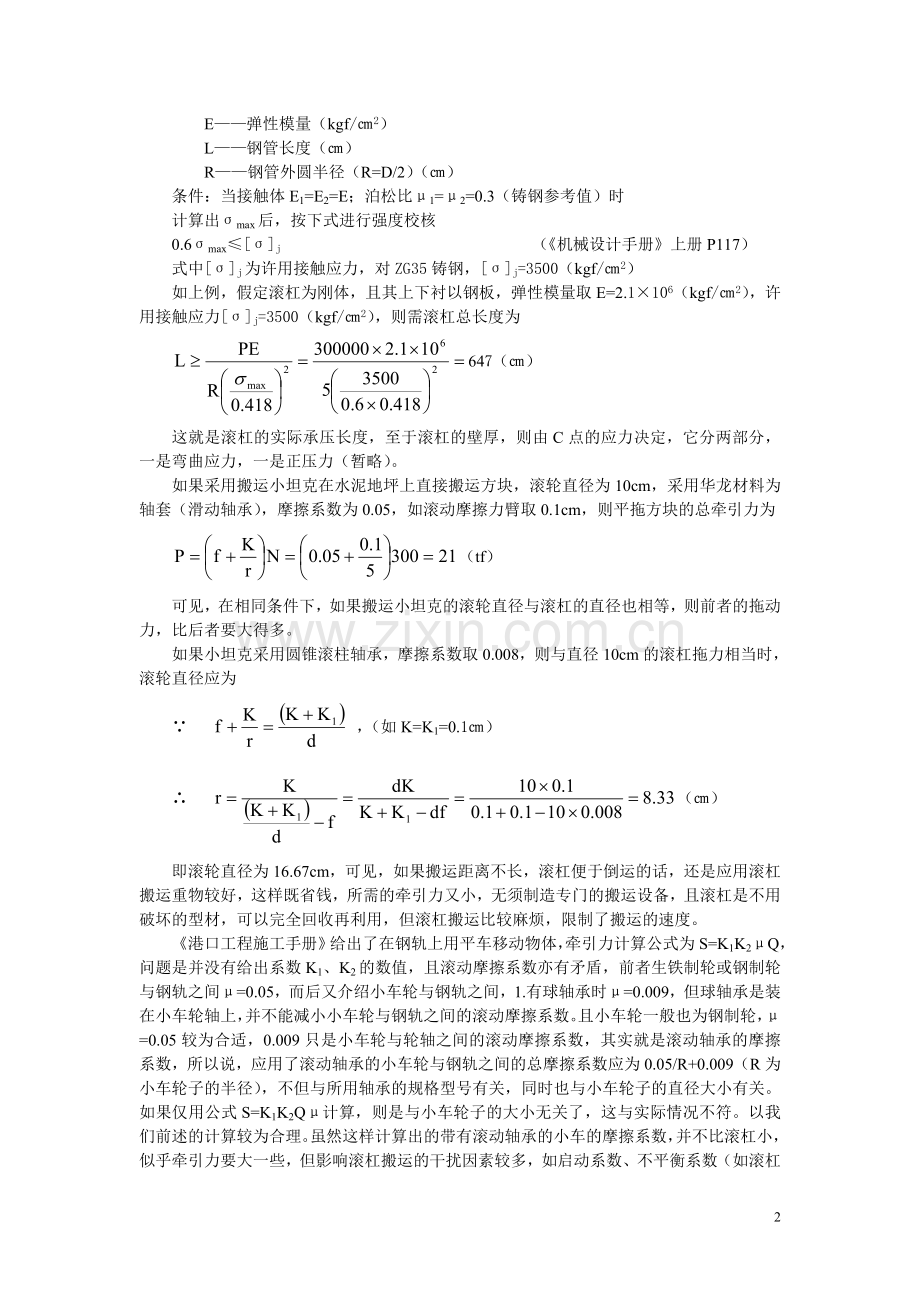

如上例,假定滚杠为刚体,且其上下衬以钢板,弹性模量取E=2.1×106 (kgf/㎝2),许用接触应力[σ]j=3500(kgf/㎝2),则需滚杠总长度为
647(㎝)
这就是滚杠的实际承压长度,至于滚杠的壁厚,则由C点的应力决定,它分两部分,一是弯曲应力,一是正压力(暂略)。
如果采用搬运小坦克在水泥地坪上直接搬运方块,滚轮直径为10cm,采用华龙材料为轴套(滑动轴承),摩擦系数为0.05,如滚动摩擦力臂取0.1cm,则平拖方块的总牵引力为
(tf)
可见,在相同条件下,如果搬运小坦克的滚轮直径与滚杠的直径也相等,则前者的拖动力,比后者要大得多。
如果小坦克采用圆锥滚柱轴承,摩擦系数取0.008,则与直径10cm的滚杠拖力相当时,滚轮直径应为
∵ ,(如K=K1=0.1㎝)
∴ (㎝)
即滚轮直径为16.67cm,可见,如果搬运距离不长,滚杠便于倒运的话,还是应用滚杠搬运重物较好,这样既省钱,所需的牵引力又小,无须制造专门的搬运设备,且滚杠是不用破坏的型材,可以完全回收再利用,但滚杠搬运比较麻烦,限制了搬运的速度。
《港口工程施工手册》给出了在钢轨上用平车移动物体,牵引力计算公式为S=K1K2μQ,问题是并没有给出系数K1、K2的数值,且滚动摩擦系数亦有矛盾,前者生铁制轮或钢制轮与钢轨之间μ=0.05,而后又介绍小车轮与钢轨之间,1.有球轴承时μ=0.009,但球轴承是装在小车轮轴上,并不能减小小车轮与钢轨之间的滚动摩擦系数。且小车轮一般也为钢制轮,μ=0.05较为合适,0.009只是小车轮与轮轴之间的滚动摩擦系数,其实就是滚动轴承的摩擦系数,所以说,应用了滚动轴承的小车轮与钢轨之间的总摩擦系数应为0.05/R+0.009(R为小车轮子的半径),不但与所用轴承的规格型号有关,同时也与小车轮子的直径大小有关。如果仅用公式S=K1K2Qμ计算,则是与小车轮子的大小无关了,这与实际情况不符。以我们前述的计算较为合理。虽然这样计算出的带有滚动轴承的小车的摩擦系数,并不比滚杠小,似乎牵引力要大一些,但影响滚杠搬运的干扰因素较多,如启动系数、不平衡系数(如滚杠放歪)等,故实际牵引力并不小,究竟使用哪种搬运方式好,要根据实际情况而定,并合理地确定滚杠或轮子的直径,尽量减小牵引力。
如前所述,使用滚杠搬运重物,拖动力大小虽然在理论上不受滚杠数量的影响,但由于受不平衡因素影响,拖动力有所增加。同样道理,使用小坦克(或台车)搬运重物,拖动力大小理论上也与使用小坦克的数量无关,但同样也会受到不平衡因素的影响。首先台车越多,轮子就越多,每个轮子运动的方向不可能一致,当众多的车轮朝一个方向运动时,绝大多数轮子都或多或少的存在侧向滑移,即轮子不是纯滚动摩擦,侧向滑移产生的是滑动摩擦,台车在克服滚动摩擦和滑动摩擦的双重阻力下运动(两种摩擦的机理不同,滚动摩擦力是产生滚动力偶的必备条件,而滑动摩擦力是由两接触面的材料性质与粗糙度产生的)。其次,每个台车的性能难以保证一直,总摩擦力有大有小。所以使用台车越多,拖动力会相应增加。但为减小轮压(减小接触应力),台车的使用必须保证一定的数量。为减小侧向滑移造成的附加滑动摩擦阻力,需要注意同一台车轮子位置的安装精度必须保证;台车与台车之间的相对位置要精确定位,方向必须保持一致;每个轮子的性能(如轴承的性能、润滑与安装质量、轴的性能等)要相同。可采用带立轴的车轮(万向车轮),来消除侧向滑移带来的附加滑动摩擦阻力,但这使台车的结构复杂了许多。
磨关(绞磨)推力计算(《港口工程施工手册》交通部第一航务工程局,人民交通出版社,1994年9月,上册)
公式:P=K·S·r/R
式中:P——磨关推力
K——磨关阻力系数
S——牵引力
r ——磨腰半径
R——推力作用点至磨体中心的距离
磨关使用注意事项
1)磨腰为弧形筒,卷时,绳自腰下方绕入,并自动移至磨腰中部;松时,绳自腰上方向下退出,这样,不致发生卡绳而退不出的现象。如发生卡绳,应停止转动,理顺绳圈后,方可继续转磨。
2)磨关要有牢固的锚碇,牵引绳应水平、轴向引入磨腰。
3)磨关工作过程中,磨腰上至少始终卷有4~6圈钢丝绳,绳梢应在锚桩绕一圈,再用人力拉住,拉出的绳应及时盘好。
4)不论是卷是松。磨柄均不能离手,以免磨柄飞转伤人。中途停止作业时,用制动器制住,并用铁棍别住磨柄,绳梢在锚桩绕紧并打上结。
附:搬运物体所需牵引力计算公式和参数(《港口工程施工手册》交通部第一航务工程局,人民交通出版社,1994年9月,上册P225、226)
牵引力计算公式
移动方式
在水平面上
在与水平面成α角度的斜面上
在钢轨上用平车移动物体
S=K1K2Qμ
S=K1K2Q(sinα±μcosα)
在滚杠上用卷扬机移动物体
S=K1K2K3Q(sinα±cosα)
在滑板上用卷扬机移动物体
S=K1K2Qf
S=K1K2Q(sinα±fcosα)
式中:S——牵引力
Q——物体重
μ——滚动摩擦系数
f ——滑动摩擦系数
f1——滚杠与承重面之间的滚动摩擦系数
f2——滚杠与移动面之间的滚动摩擦系数
r ——滚杠半径
K1——动力系数
K2——启动系数
K3——不平衡系数,取1.3
滚动摩擦系数μ
摩擦材料
系数
机械中钢与钢之间
0.005
生铁制轮或钢制轮与钢轨之间
0.05
钢板间的滚子(搭梁的活动支座)按表面情况
0.02~0.07
小车轮与钢轨之间
1.有球轴承
0.009
2.无球轴承
0.021
带铁轮箍的大车与普通道路之间
1.坏路(无路面)
0.15
2.干实土路
0.04
3.坏路面
0.04
4.沥青路面
0.01
滚动摩擦系数f1(或f2)
支撑面(或移动面)材料
系数(㎝)
铁滚杠在水泥地上滚
0.08
铁滚杠在钢轨上滚
0.05
铁滚杠在土地上滚
0.15
铁滚杠在木头上滚
0.10
滑动摩擦系数(f)
接触面状况
系数
木拖排在水泥地上滑动
0.50
木拖排在土地上滑动
0.55
木拖排在雪地上滑动
0.04
钢排在钢轨上滑动
0.04(加油);0.10(不加油)
钢板撬在水泥地上滑动
0.40
钢板撬在土地上滑动
0.42
钢板撬在雪地上滑动
0.10
启动系数(K2)
启动条件
系数
平车对钢轨
铁滚杠对钢轨
1.5
铁滚杠对木料
2.5
铁滚杠对土地
3~5
滑移时
2.5~5
4
