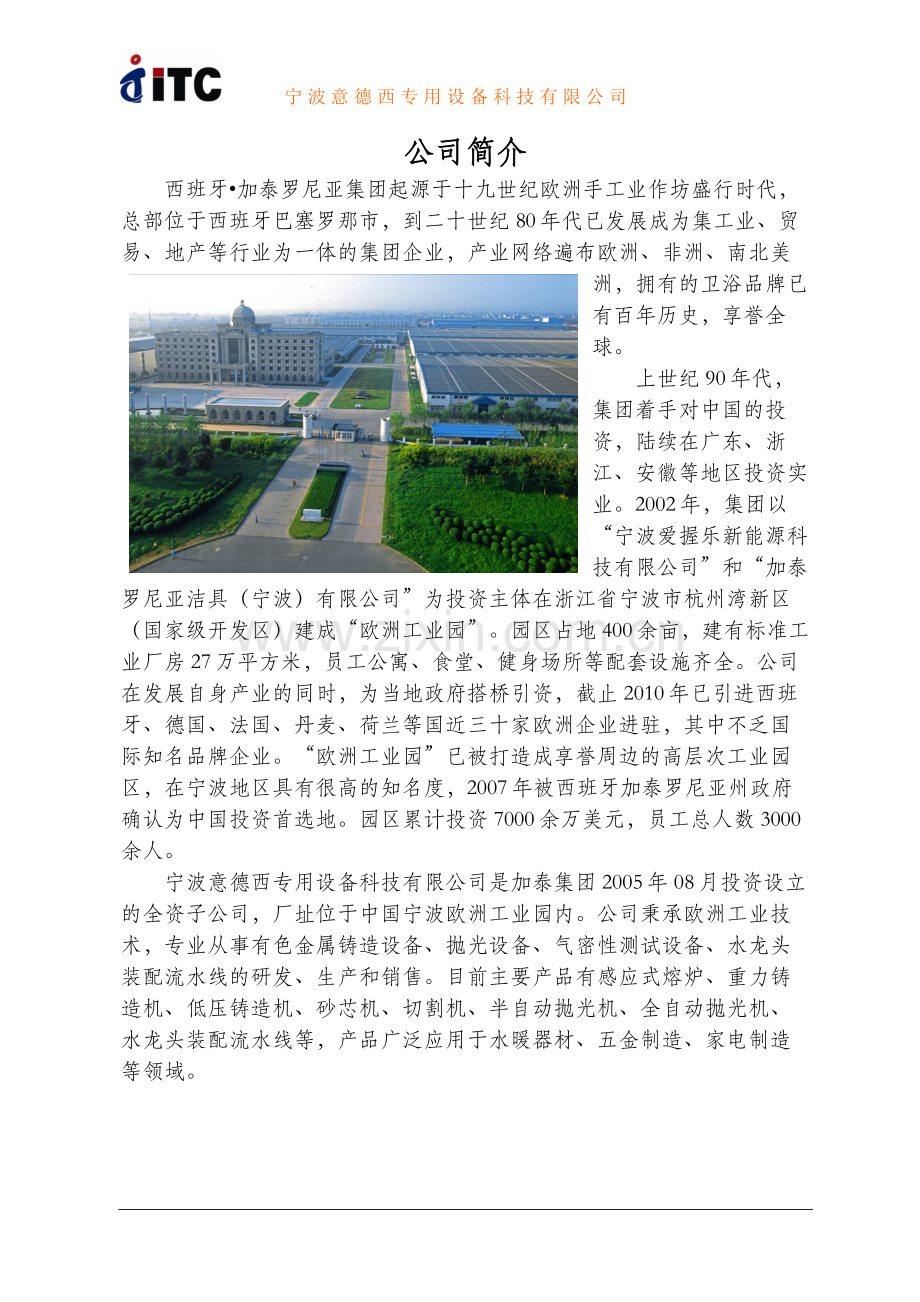

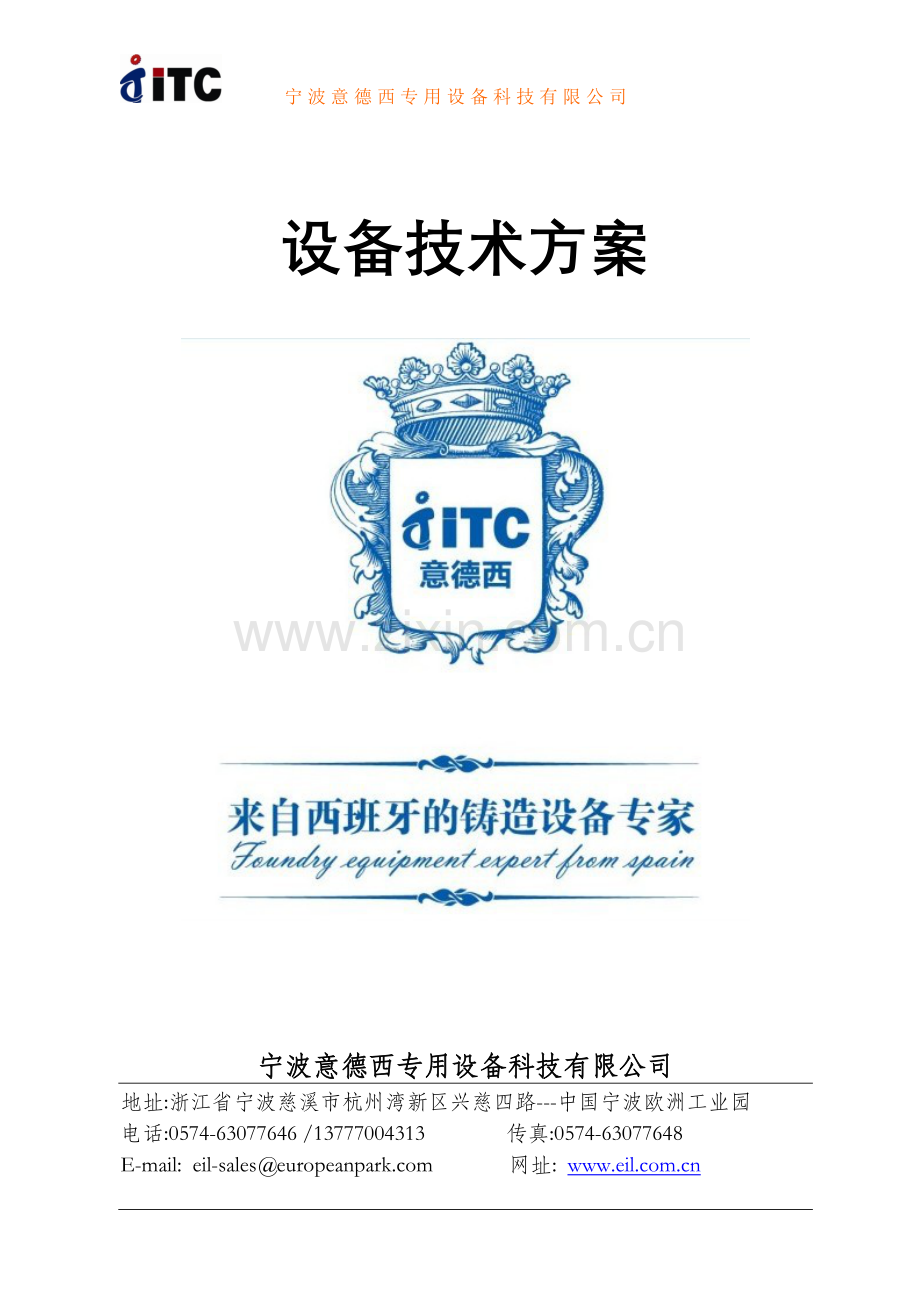

宁波意德西专用设备科技有限公司设备技术方案宁波意德西专用设备科技有限公司地址:浙江省宁波慈溪市杭州湾新区兴慈四路---中国宁波欧洲工业园电话:0574-63077646 /13777004313 传真:0574-63077648 E-mail: eil-sales@ 网址: 公司简介西班牙•加泰罗尼亚集团起源于十九世纪欧洲手工业作坊盛行时代，总部位于西班牙巴塞罗那市，到二十世纪80年代已发展成为集工业、贸易、地产等行业为一体的集团企业，产业网络遍布欧洲、非洲、南北美洲，拥有的卫浴品牌已有百年历史，享誉全球。上世纪90年代，集团着手对中国的投资，陆续在广东、浙江、安徽等地区投资实业。2002年，集团以“宁波爱握乐新能源科技有限公司”和“加泰罗尼亚洁具（宁波）有限公司”为投资主体在浙江省宁波市杭州湾新区（国家级开发区）建成“欧洲工业园”。园区占地400余亩，建有标准工业厂房27万平方米，员工公寓、食堂、健身场所等配套设施齐全。公司在发展自身产业的同时，为当地政府搭桥引资，截止2010年已引进西班牙、德国、法国、丹麦、荷兰等国近三十家欧洲企业进驻，其中不乏国际知名品牌企业。“欧洲工业园”已被打造成享誉周边的高层次工业园区，在宁波地区具有很高的知名度，2007年被西班牙加泰罗尼亚州政府确认为中国投资首选地。园区累计投资7000余万美元，员工总人数3000余人。宁波意德西专用设备科技有限公司是加泰集团2005年08月投资设立的全资子公司，厂址位于中国宁波欧洲工业园内。公司秉承欧洲工业技术，专业从事有色金属铸造设备、抛光设备、气密性测试设备、水龙头装配流水线的研发、生产和销售。目前主要产品有感应式熔炉、重力铸造机、低压铸造机、砂芯机、切割机、半自动抛光机、全自动抛光机、水龙头装配流水线等，产品广泛应用于水暖器材、五金制造、家电制造等领域。一、双皮带流水线——组合式气密性测试装配设备技术方案（1）设备简介水龙头装配检测设备由气密性测试机、全自动旋螺机、全自动倒螺机、抹油机、上光夹具五台机器组成。使用此套检测设备组成的龙头装配流水线只需要4-6人，相当于传统装配线12-15人的产量，不到一年可收回投资。传统装配线的长度需要18米，而用我们的设备组成的流水线只需要8米。（2）生产工艺及设备装配布置图每套流水线是双皮带线，两边分别可包括四种或五种设备：旋螺机（或倒螺机）、抹油机、气测机、上光夹具。流水线全长8m、宽1.5m，占地面积约12㎡，包括工位器具的摆放位置。通常装配流水线布局如下： ① . 面盆类（没有提拉分水器）：装阀芯加抹油机—气测机—装出水嘴加手柄—上光夹具—检验。（四种设备） ② . 浴缸类（有提拉分水器）：装倒螺—装阀芯加抹油机—气测机—装出水嘴加手柄—上光夹具—检验。（五种设备）装配线的传送速度为0.05～1.5米/分，可根据工人的熟练程度及产前准备情况进行调节。见附件图片：装配测试流水线规划方案图。注：根据客户需要，我们将提供各类龙头的全套工艺流程卡，供客户参考。（3）设备配置设备配置使用国际知名品牌零配件：如测试部分选用Festo的气动元件，西门子的PLC，美国的AEROSPACE传感器等，能有效的保证机器的产品质量，是卫浴洁具行业质量控制的必备设备。（4）人员配置每套流水线设四个工位，操作工人四名。(工人培训一周即可熟练操作)。见附件：几种水龙头装配工艺实例（5）设备性能及技术参数组合式装配测试设备流水线共有五种设备组成。适合五类产品的装配与检测：五类产品：面盆类、浴缸类、淋浴类、菜盆类、妇浴类 ITC-Q-1-04型气密性测试机 ●是西班牙意大利等国家知名企业使用多年的成熟产品，符合EN817欧洲标准和GB 18145中国国家标准。 ●测试使用0.4--0.6Mpa的压缩空气，不用水，避免水对龙头的污染和腐蚀，既环保又干净卫生，提高产品档次。 ●测试时间：面盆类20-30秒/个；浴缸类30-50秒/个使用条件供电电压 220V交流AC 设备功率 150W 压缩空气源 0.8Mpa 最大压紧力 600N(750N可选) 辅助压力 480N 测试气体压力 0.4Mpa或0.6Mpa 单通道测试时间 2mbar 测试精度 1-6s 标准测试通道 4 ITC-O-35抹油机 ●使用方便，只需更换前端铜螺母即可适用于不同规格的阀芯，省油，涂抹均匀，速度快。工作压力 0.6Mpa 使用于不同直径规格阀芯 ITC-D-1全自动倒螺机 ● 具有正反转功能，可对倒螺进行装配和拆卸；输出扭力可根据需要调节。 ● 通用性强，只需更换六角工作头即可适用于龙头不同尺寸的倒螺装配，速度快，装配一个龙头8-10秒。工作压力 0.3-0.8Mpa 扭力 5-60N/m 转速 550r/min 适用于各种倒螺件的装配 ITC-X-1全自动旋螺机 ●用于卫浴龙头阀芯和压盖的装配。 ●操作简单，劳动强度低，产品扭力稳定一致，速度快，装配一个龙头6-8秒。工作压力 ≥0.4Mpa 扭力 5-25N.m 转速 400r/min 工作高度 140mm-350mm 工作台面积 180mm×160mm ITC-JT-001B上光夹具 ●省力，减少员工的劳动强度，速度快，提高产量。电源压力 0.4-0.6Mpa 气源接口 G1/4 夹具可调范围 74mm-108mm （6）组合式气密性测试装配设备流水线基本产能表序号产品名称基本产能/组工作时间/H 备注 1 面盆类 1000套/组 8 每组4人 2 淋浴类 640套/组 8 每组4人 3 浴缸类 520套/组 8 每组4人 4 菜盆类 600套/组 8 每组4人 5 妇洗类 800套/组 8 每组4人备注：以上产能是现有成熟企业提供的数据（7）组合式气密性测试装配设备流水线和分散式水测装配线对比对比组合式气密性测试装配设备流水线分散式水测装配线产品质量 1.测试具有科学性,PLC程序控制，测试结果定量显示，测试精确，稳定性强； 2.无水渍，无污染； 1．判定方式为目测，人为误判可能性大，不合格品容易流入客户手中； 2．产品内腔残留水渍，会发霉发臭，水渍还会流出污染包装；效益 1．占地8M； 2．每条线4人组成（生产产能见附表）； 3．分解每个装配动作时间，料件周转时间缩短，时间利用率高，磕碰，划伤机率降低； 1. 传统装配流水15-20M，占用空间，资源浪费； 2. 料件经过多人来回周转，时间浪费； 3. 经人手越多，容易造成磕碰，划伤，废品率高，制造成本高； 4. 员工多，难管理，人力成本高员工团队意识员工互相协作，互相配合（员工薪资实行计件平均分配制）员工基本形成每人装配一个配件，装配时间有长有短，工作忙闲不均，团体合作意识不强。公司形象 1.组合式气密性测试装配流水线，现场容易实现规范管理； 2.组合式气密性测试装配流水线是西班牙意大利等国家知名企业使用多年的成熟产品，符合欧洲、中国标准及习惯，已被水暖行业比较发达的国家普遍接受并形成了一套以这套仪器检测结果为标准的质量评估体系，因此设备可为外销型企业验厂加分，产品档次自然提高。 1. 分散式水测装配线，现场不好规划，整体显得比较杂乱； 2．分散式水测装配线不科学，较落后的检测设施和生产组织模式；二、 ITC-Q-3-01组合式三工位测试机技术方案 a. 设备简介 ●本设备主要用于卫浴产品中水龙头的密封性测试。 ●此设备可以同时检测三个相同或不同的水龙头。 ●采用完全气测的形式智能判断产品的密封性质量，测试参数可以方便的读取，操作简单方便且效率高。摆脱了水中测试目视观察所带来的不利影响。 ●设备符合CE标准及环保要求。 b. 设备配置及技术参数设备配置使用SIMEN高性能PLC、Festo气动元件、AEROSPACE传感器等品牌的电气元件，满足了设备的高质量要求。使用条件供电电压 220V交流AC 设备功率 500W 压缩空气源 0.8Mpa 最大压紧力 600N(750N可选) 辅助压力 480N 测试气体压力 0.4Mpa或0.6Mpa 测试精度 2mbar 单通道测试时间 1-6s 标准测试通道 4+4+4 c. 设备性能及用途 ITC-Q-3-01组合式三工位测试机是适用于卫浴行业五类产品的壳体与其配件装配后水龙头密封性测试的检测：五类产品：面盆类、浴缸类、淋浴类、菜盆类、妇浴类。 ●是西班牙意大利等国家知名企业使用多年的成熟产品，符合EN817欧洲标准和GB 18145中国国家标准。 ●测试使用0.4--0.6Mpa的压缩空气，不用水，避免水对龙头的污染和腐蚀，既环保又干净卫生，提高产品档次。 ●测试效率高，测试的结果可以从PLC触摸屏智能的直接读取出来。测试操作简单方便，操作工作只需一个人来就可以完成。此设备一次可以同时测试三种相同或不同的产品，节省人力。 ●测试采用自动设备操作运算，不受员工技术、情绪影响，通过对参数的设定可以对不同产品进行统一精确的检测。 ●测试时间：面盆类20-30秒/个；浴缸类30-50秒/个。用途：ITC-Q-3-01组合式三工位测试机可取代以前老式的水测目视检测方法的设备，提高产品质量，提高生产效率，降低生产成本。三、 ITC-S-1-03气测水试机技术方案 a. 设备简介 ●本设备主要用于卫浴行业中水龙头壳体的测试与成品的密封性测试。 ●先用气测测试智能判断产品的密封性质量，测试参数及泄漏部位都可以方便的读取。 ●如不合格可以先知道哪个部位泄漏，再下沉水里可看到确切的泄漏部位冒泡。摆脱了以前直接用水测目视观察所带来的不利影响。 ●设备符合CE标准及环保要求 b. 设备配置及技术参数设备配置使用SIMEN高性能PLC、Festo气动元件、AEROSPACE传感器等品牌的电气元件，满足了设备的高质量要求。供电电压 220V交流AC 设备功率 150W 压缩空气源 0.8Mpa 最大压紧力 600N(750N可选) 辅助压力 480N 测试气体压力 0.4Mpa或0.6Mpa 测试精度 2mbar 单通道测试时间 1-6s 标准测试通道 4 c. 设备性能及用途 ITC-S-1-03气测水试机不仅适用于卫浴行业五类产品水龙头机加壳体的检测还有电镀成品壳体的检测；还适用于壳体与其配件装配后龙头的密封性测试的检测：五类产品：面盆类、浴缸类、淋浴类、菜盆类、妇浴类。 ●是西班牙意大利等国家知名企业使用多年的成熟产品，符合EN817欧洲标准和GB 18145中国国家标准。 ●壳体测试时测试使用0.4--0.6Mpa的压缩空气，测试时使用气压测试可智能判断出每个壳体产品的每个腔体内有没有渗漏、有没有砂眼、机加的部位有没有加工准确。测试参数及泄漏部位都可以在触摸屏上方便的读取。 ●成品测试时测试使用0.4--0.6Mpa的压缩空气，测试时使用气压测试可智能判断出每个成品龙头产品的每个配件与其壳体装配好后每处的密封性质量是否好坏；同样也可以智能判断出每个腔体内有没有渗漏、有没有砂眼。测试参数及泄漏部位都可以在触摸屏上方便的读取。 ●测试采用自动设备操作运算，不受员工技术、情绪影响，通过对参数的设定可以对产品进行统一精确的检测。 ●测试效率高，测试不合格的可再下沉水里可看到确切的泄漏部位冒泡，便于补漏。这样可减少一定的工序，缩短生产时间，降低成本。 ●测试时间：面盆类20-30秒/个；浴缸类30-50秒/个。用途：ITC-S-1-03气测水试机可取代以前老式直接用水测目视检测方法的设备，提高产品质量，提高生产效率，降低生产成本。四、 ITC-G-01气密性测管机技术方案 a. 设备简介 ●本设备主要用于卫浴行业中水龙头配件管子的密封性测试检测。用于单腔进水管或单腔出水管的测试，采用气压测试方法。测试方法有一路和两路之区别。一路是一次只检测一根管子；两路是一次可以同时检测两根管子。 ●该设备能智能判断出产品的密封性质量，测试参数及泄漏部位均可方便的读取。 ●设备符合CE标准及环保要求。 b. 设备配置及技术参数设备配置使用SIMEN高性能PLC、Festo气动元件、AEROSPACE传感器等品牌的电气元件，满足了设备的高质量要求。供电电压 220V交流AC 设备功率 150W 压缩空气源 0.8Mpa 压紧力 600N(750N可选) 测试气体压力 0.4Mpa或0.6Mpa 测试精度 2mbar 标准测试通道 2 c. 设备性能及用途 ITC-G-01气密性测管机适用于卫浴行业中水龙头配件管子的密封性测试检测，主要运用于单腔进水管或单腔出水管的测试检测。 ●是西班牙意大利等国家知名企业使用多年的成熟产品，符合EN817欧洲标准和GB 18145中国国家标准。 ●测试使用0.4--0.6Mpa的压缩空气，测试时先用气测测试智能判断产品的密封性质量，测试参数及泄漏部位都可以从触摸屏方便的读取出来。 ●测试采用自动设备操作运算，不受员工技术、情绪影响，通过对参数的设定可以对产品进行精确统一的检测。 ●测试效率高，测试操作简单方便，测试合格不下水。测试不合格的再下沉水里可看到确切的泄漏部位冒泡（也可以不下水），摆脱了以前直接用水测目视观察所带来的不利影响。 ●测试时间：8-15秒/根。用途：ITC-G-01气密性测管机可取代以前老式的水测目视检测方法的设备，提高产品质量，提高生产效率，降低生产成本。五、 ITC-M-4-700全自动抛光机技术方案 a. 设备简介 ●ITC-M-4-700型全自动精抛机是为铜、铝和锌合金、不锈钢材料的不规则产品的精抛而设计的专业设备。 ●适用于各种需要电镀的工件，如各种水龙头壳体，把手，手轮，圆管，各种装饰五金挂件等。 ●产品已经经过西班牙、意大利、印度等知名厂家的使用认可，深受客户广泛誉赞。 b. 设备配置及技术参数设备配置使用国际知名品牌零配件： SIMENS西门子高性能PLC、ABB 电机、TELEMECANIQUE施耐德电器、阿尔法变频器等品牌的电器元件，满足了设备的高质量要求。工作电压 380V 设备总功率 40kW 供气压力 0.6Mpa 布轮转速 100-2400r/min 夹具转速 1-25r/min 抛光布轮直径 760mm 工作高度 150mm 左右行程 275mm 前后行程 370mm 夹具夹紧行程 40mm 设备总重 5000kg 外形尺寸 3600mm(长L)×2270mm(宽W)×2305mm(高H) c. 设备性能及产能设备采用人机界面、双组操作程序，转盘式四工位双布轮控制，双进双出，可同时精抛四件以上、两种不同的工件。 ●节省人力、场地。使用该设备只需一人，可实现手工抛光的10-15人的生产价值，而且占地面积小，节约厂房。 ●抛光出来的工件质量稳定标准，统一。采用全自动机械操作，不受员工技术、情绪影响，通过程序设定可以对产品进行统一的全方位抛光，根据产品各个部位精度要求不同，机器可设定角度精抛程序，对工件复杂的部位加强精抛力度。 ●经过机器精抛过后的工件，可达到镜面效果，电镀合格率高。例如说同样精抛到800砂的工件，机器抛光后的电镀质量要好。因为工件是经过布轮和抛光蜡的磨合，而我们采用的蜡在电镀前是很容易处理的，不会影响电镀效果。 ●除了在人力、场地方面能够降低公司成本外，在抛光工序上同样可以降低成本。从抛光工艺表格中可以看出工件粗抛过砂400/600后，可直接使用ITC-M-4-700全自动抛光机精抛。节省工序，还可以根据工件要求在工序上进一步省略。产能实例说明：本抛光机为圆盘工作台，分为两个工作区，由四个工位构成，交替进入机体内抛光。面盆类龙头面盆类龙头： 250件/h 菜盆类龙头： 250件/h （元宝菜盆/妇洗龙头480件/h）浴缸（淋浴）类龙头： 250件/h 以元宝菜盆实例说明：可抛工件数量（16）=4件（一个工位）×4工位每工位抛光时间为30秒，8件用时60秒，每小时480件。此龙头外型尺寸为 65mm×80mm 材料为黄铜六、 jinli-GYL-125感应电炉技术方案 a. 设备简介 ●Jinli-GYL-125隧道式低频感应电炉隧道式低频感应电炉用于黄铜熔化和保温，该炉由两个炉腔组成，一个用于装料融化，另一个用于保温及取铜操作。 ●两个炉腔中间有一个隔墙，隔墙中部有三个通孔，熔化腔底部洁净铜水通过该孔流到保温腔中，日字型感应环被平直放置，它产生的能量对被加热金属进行搅动并使之产生特殊扰流，改善了铜的精炼。 ●该炉配有一个温度控制系统，系统中有3对热电偶及相应的温度控制器，这就使感应电炉有了很高的效率以及安全性，根据热电偶输出温度，由两台抽风机冷却电炉线圈(一个工作，一个备用)。 ●该炉在设计时充分考虑到了方便维修和重砌内衬操作。 ●熔化腔，取料腔，包含黄铜二次感应环的电磁感应系统。用于电炉控制的电控柜，空气冷却系统，配备有抽风机和热电偶。 ●触摸屏-PLC控制，根据出铜量选择最佳的功率，带有温度控制器的自动控温系统，热电偶装有特殊保护套。 b. 设备配置及技术参数设备的主要参数和技术规格型号 GYL85A GYL125A 功率 85Kw 125Kw 熔化 270kg 400kg 容量 850kg 1500kg 重量 2200+600kg 3500+800kg 七、售后服务措施质量保修期：设备验收合格后12个月。跟踪服务：在设备安装过程中，配备合格的机械、电气专业技术人员在现场指导、监督和管理，确保设备的安装质量。并提供免费的设备调试服务。如设备出现问题，甲方第一时间安排维修人员赶到乙方工厂。维修：在设备保修期内，因乙方的制造、安装、采购引起的质量问题，乙方负责免费维修或更换，直至解决问题。如甲方操作人员使用不当产生的问题，乙方负责维修，只收取备品备件的费用和维修人员的差旅费，免收服务费、检修费等；保修期满后，如出现故障，工厂维修人员无法解决时，及时派人到现场维修，只收取备品备件的费用和维修人员的差旅费，免收服务费、检修费等。培训：在确保用户顺利使用设备，免费为管理人员、操作人员、维修人员提供培训，直至教会使用为止。定期回访：在设备保修期内，定期派专人到现场，免费检查、负责指导设备的正常使用，无偿服务。售后服务热线： 0574-63077646 /63077647 宁波意德西专用设备科技有限公司
