中央热水系统方案

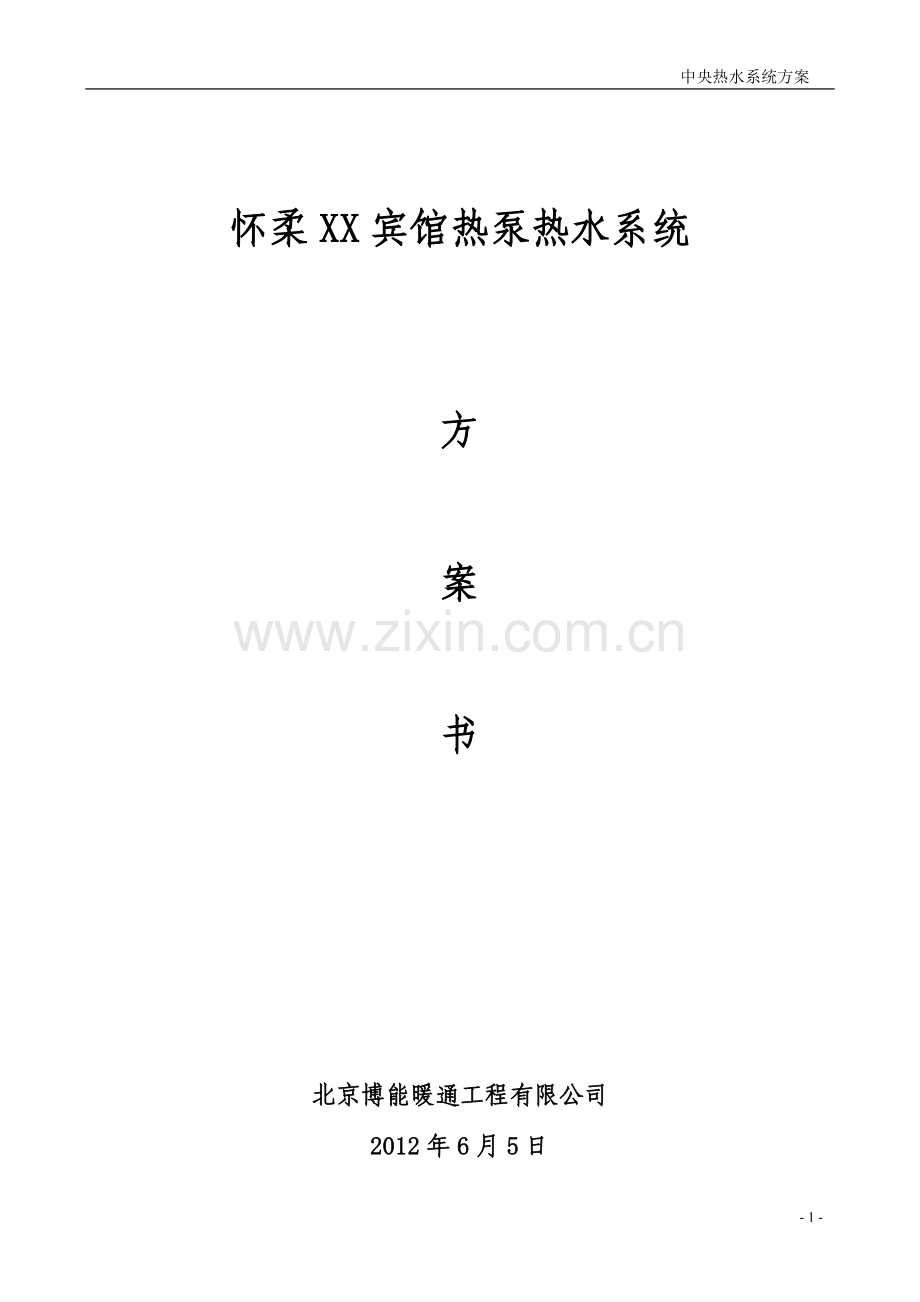

怀柔XX宾馆热泵热水系统

方

案

书

北京博能暖通工程有限公司
2012年6月5日

第一章、空气源热泵热水机组产品介绍

空气源热泵热水机组是一种利用可再生能源的高效节能无污染的新兴产品，克服了太阳能热水器阴雨天不能工作的缺点，是继燃气热水器、电热水器和太阳能热水器之后的“第四代热水器”产品。
热泵热水器是一种高效集热并转移热量的装置由压缩机、空气换热器、水换热器、膨胀阀和风机等部件组成。
它运用逆卡诺循环原理（图1），通过压缩机做功，使工质产生物理相变（气态——液态——气态），利用这一往复循环相变过程不断吸热和放热，由吸热装置吸取空气中的热量，经过热交换器使冷水逐步升温，制取的热水通过水循环系统送至用户。

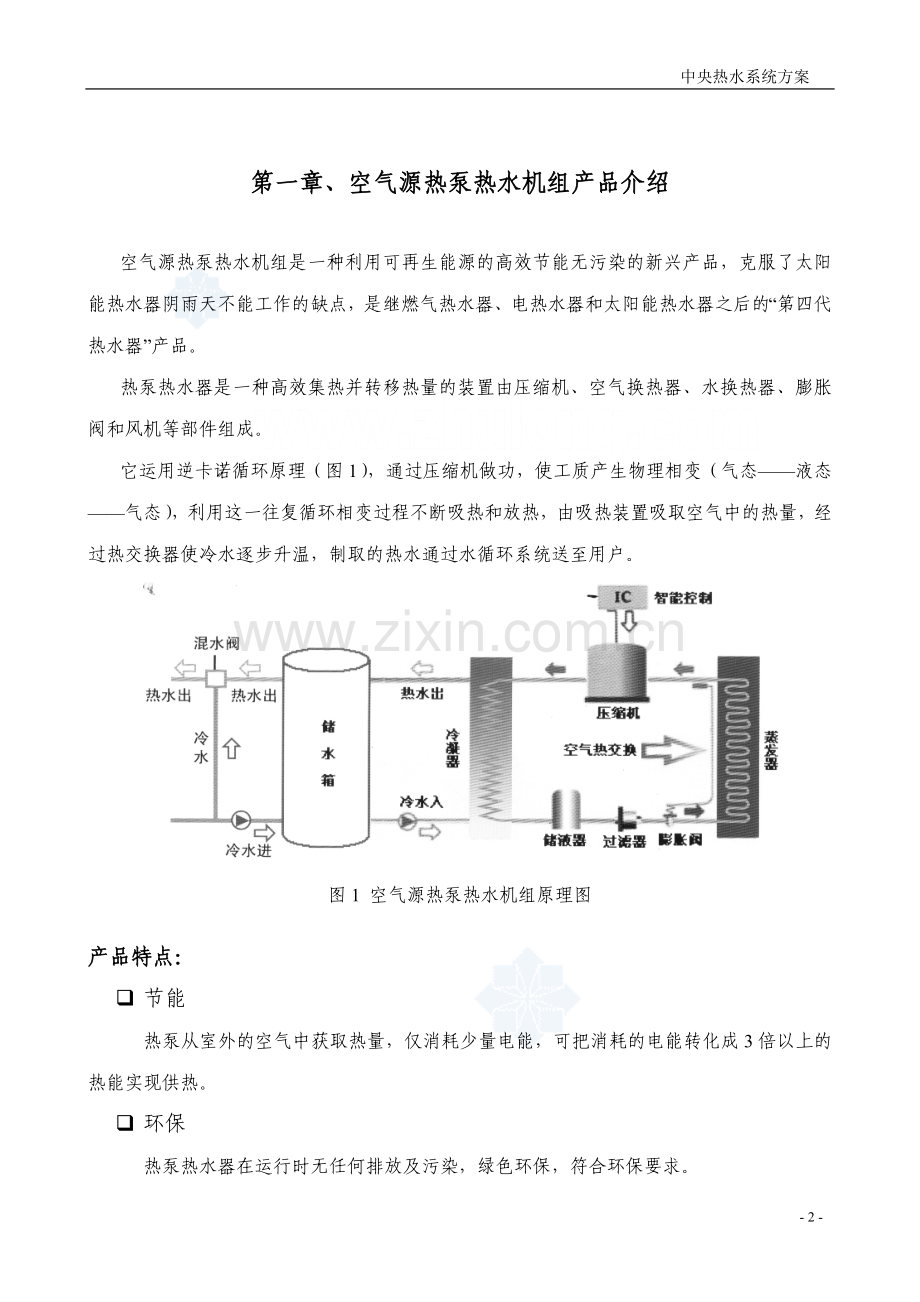

图1 空气源热泵热水机组原理图

产品特点：
q 节能
热泵从室外的空气中获取热量，仅消耗少量电能，可把消耗的电能转化成3倍以上的热能实现供热。
q 环保
热泵热水器在运行时无任何排放及污染，绿色环保，符合环保要求。
q 安全
消除了普通热水系统中的易燃、易爆、触电、煤气中毒等安全隐患。
q 可靠
产品运行性能稳定，使用寿命长达10年以上，维护费用低。
q 保护功能齐全
断水保护、外部故障连锁、压缩机、风机过载保护、高压保护、低压保护、频繁启动控制、温控停机时压缩机最少运转时间、机油预加热
q 结构独特
换热器独特设计，结构紧凑美观，与空调室外机组一样，气流组织分布均匀，效率高，换热充分。
q 智能控制
依据微电脑模糊控制原理，动态检测用户负荷，快速达到设定温度后，保持负荷动态匹配，平稳运行。智能柔性除霜，可以根据不同地区的气候条件设定除霜参数和控制方案，使除霜更彻底、更灵活、更节能，还可以根据需要手动除霜。
q 全天候运行
一年四季全天候运行，不受夜晚、阴天、雨雪等恶劣天气的影响。
q 简单
可安装在屋顶、阳台、庭院、地下室等位置，无需专用机房，不占用永久性 居住面积。
q 双系统设计，更加经济
机组都为双系统设计，可以自动卸载，节能的同时更好的保证机组出水温度；同时减小机组启动电流。
q 规格齐全，更可以模块化组合
机组规格型号齐全，还可以根据用户的实际需要，在原来选择模块基础上灵活添加。
以热泵热水器为核心的热水供应系统，可以智能化的向终端用户提供连续、稳定的卫生热水。制取的卫生热水温度一般在45℃~60℃，目前已广泛应用于酒店、医院、学校、职工宿舍、住宅、洗浴中心、美容院和游泳馆等需要热水的各个领域。

第二章、空气源热泵热水机组设计方案说明
（1） 《给水排水施工规范》
（2） 《给水排水设计手册》
（3） 业主要求及当地气象条件（北京市怀柔区）
a） 大气压力
冬季：Pd＝1018hPa；夏季：Px＝996.9hPa
b） 年平均温度：10.8℃
c） 最冷月平均温度：-7℃
d） 室外风速
冬季：V＝2.8m/s；夏季：V＝1.9m/s
（4） 《建筑给水排水及采暖工程施工质量验收规范》

一、 工程概况
工程名称：怀柔XX酒店热水工程。
工程概况：该酒店客房约64间.
主机及水箱置于地面，全年使用。

第三章、空气源热泵热水系统计算
一、热值计算（以冬季工况计算）
项目
用水量标准
数量
最高日用水量
机组使用时间
酒店客房
100L/人
100人
10吨
18

将水从自来水补水温度（15℃）加热至热水供水温度（55℃）所需热量：
q＝cmΔt=1Kcal/Kg·℃×10000kg/天×（55－15）＝450000Kcal/Kg，其中，c=1Kcal/Kg·℃。
则所需机组制热量为:
Q/T＝450000/18＝25000kcal/h=30kw
说明：C指水的比热；M指每天用水总量；△t指热水温差；
二、设备选型及配置
1. 热水机
生活热水全天所需最小热值30KW。
按照空气源热泵热水机组样本，按照最冷月时环境-15℃、进水温度在10℃时的热量选型，选择一台LSQ20RD超低温空气源热泵，夏季时制热量60kw，冬季最寒冷季节时制热量36kw，保证宾馆一年四季热水不间断供应。
该组合机组完全能够满足冬季最低-15℃，机组每天运行18小时，每房间生活热水需求。
2. 保温水箱
由于必须考虑同时用水问题，机组的水箱必须保证在最大用水量，该项目配置1台10吨的不锈钢保温水箱，聚胺脂发泡。
3.热水系统水泵
根据使用场合管路的具体布置来确定。

第四章、系统说明及其优势
一、控制原理
本工程的系统控制由我公司生产的空气源热泵热水机组自带,智能控制系统可根据水箱的水温自动控制热泵主机及主机循环水泵的开启，补水电磁阀(补水泵)由工程安装浮球开关自动控制。
二、方案说明
1、 此次设计为初步方案。
2、 热水机、水箱、水泵等均放置于建筑屋顶，或依现场情况而定。
3、 主机与水箱之间进行循环制热，将热水储蓄在水箱内，源源不断向用户供应热水。
4、 根据水箱内的水位及水温综合判断控制补水电磁阀,使水箱内的水温在任何时间内均不低于42度。为防止电磁阀损坏检修补水需要，需另设浮球阀管路备用补水。补水系统控制由工程方提供。
5、 主机采用微电脑自动控制，可自动检测水箱温度，水箱温度达到设定值后自动停机，以最大限度节约能源。
6、 机组配有完善的保护功能，适应各种恶劣的工作环境，无须专人值守，为业主节省人工费用。另外主机采用独特的环境加热技术，正常情况不采用任何电辅助加热器，可确保在各种工作环境下正常制热。
三、施工说明
1、主机须做基础，水泥墩高度＞300mm，长度＞1380mm宽度＞1380mm，长度方向各宽出机组底架200mm，以利于机组排水，检修。
2、考虑到水箱在楼顶上的承重问题，水箱基础的做法如下：在放置水箱的位置将相邻的四根柱子以水泥灌注升高，高出楼面300mm，在这四根水泥基础上做工字钢框架，水箱放置于工字钢之上，这样即可将水箱的重力直接传至立柱上，完全可以承受。
3、 水箱上主机进出水管不可离得太近，造成水箱加热不均。
4、 水箱的安装位置须高于主机循环水泵的位置以防水泵吸不上水。
5、 水箱的补水设置工程自行装配并控制。
6、 管道及水箱须保温，水箱保温厚度为80mm，管道保温厚度参照相应规范。
7、 管道及水箱在施工完成后必须进行冲洗及试压，以保证与现有系统对接后能正常运行。

第五章、运行费用分析
一、各种热水加热方式的性能比较
项目
燃煤锅炉
燃油(气)锅炉
电锅炉(电热水器)
空气源热水机组
能效比
0.6~0.65
0.6~0.8
≤0.95
≥3.0
运营成本
较高
高
极高
低
人工成本
极高
极高
较低
无
环保要求
污染严重限期拆除
受限制产品
环保
绿色环保
安全系数
危险易爆
危险易爆
危险
安全可靠
适用地区
不禁煤地区
有管道气或供油条件好
电非常充裕
无限制
占地面积
多
多
多
少
设备使用年限
10年
10～15年
8年
15年以上
全年用电量：18.6kw*（8个月*30天*9小时+4个月*30天*18小时）=80352kwh，即按照宾馆365天都是满员住宿的，每年最大用电量为80352度。

第六章工程造价预算表
注:甲方应将进水、电安装至配电箱及自来水接水处,距离主机5米之内。

序号
设备名称
型号
数量
单 价
（万元）
价 格
（万元）
1
热泵主机
西莱克热泵热水机组
LSQ20RD
1台
4.88
4.88
2
热泵辅机
热水循环泵
ISG40-100(I)
2台
0.35
0.7
电控箱
配套
1台
0.33
0.33
保温水箱
10吨
一台
甲供
0
自动补水系统

一套
甲供
0

3
安装调试
机房内安装
（含管阀保温材料）
一批
0.58

吊、运、就位、安装费

0.85
调试费

免
培训费

免
以上报价为机房内交钥匙工程总价。
合 计
大写： 柒万肆仟肆佰元整 ￥: 73400.00元
2012年6月5日
