利用CAD和ArcGIS生成TIN和DEM.docx

本文适用于FME转换cad地形图为shp格式后，等高线polyline文件无等高线数值，利用高程点数值插值构建TIN及DEM，生成坡度及三维地形图。
一、 步骤

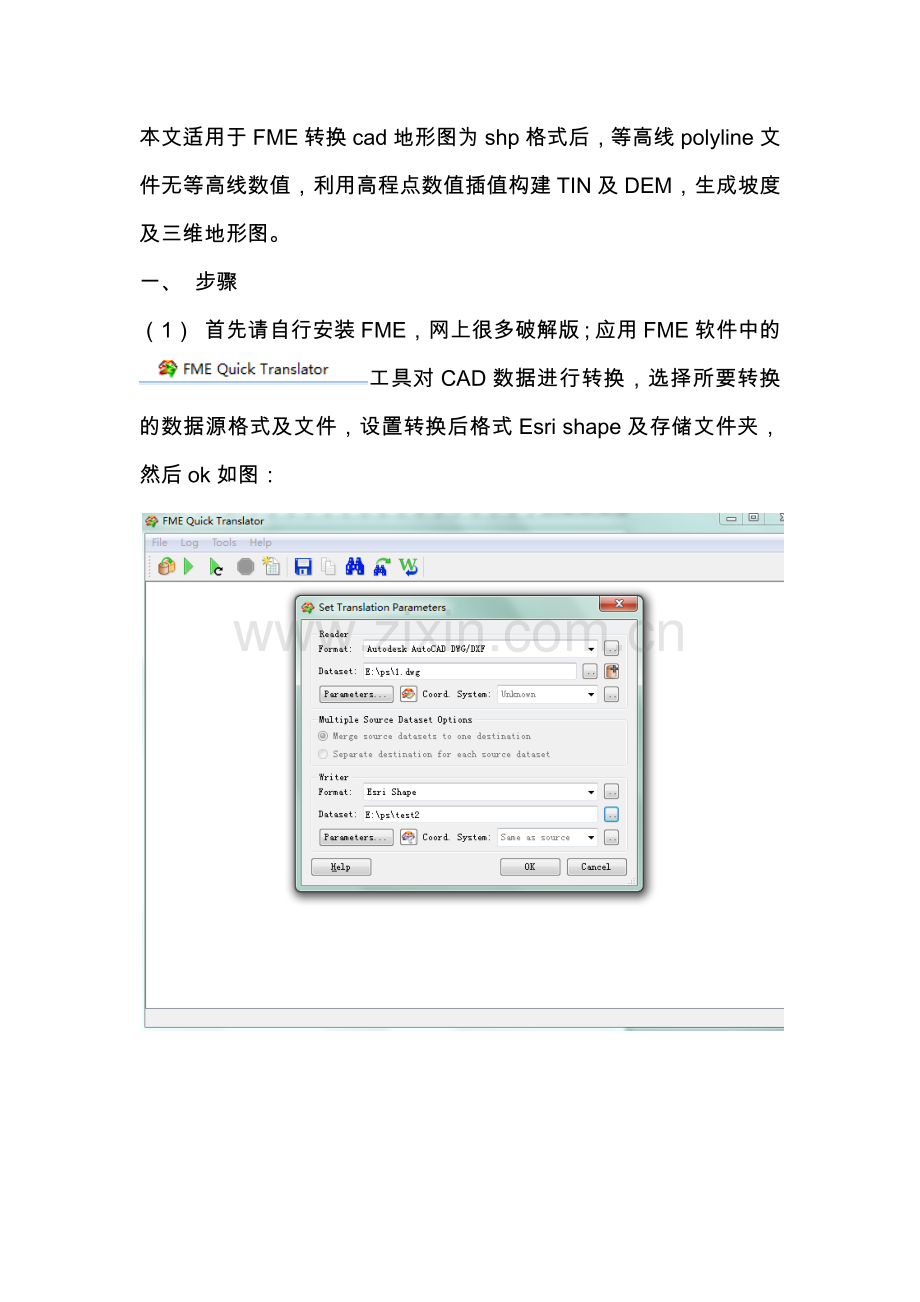

（1） 首先请自行安装FME，网上很多破解版；应用FME软件中的工具对CAD数据进行转换，选择所要转换的数据源格式及文件，设置转换后格式Esri shape及存储文件夹，然后ok如图：

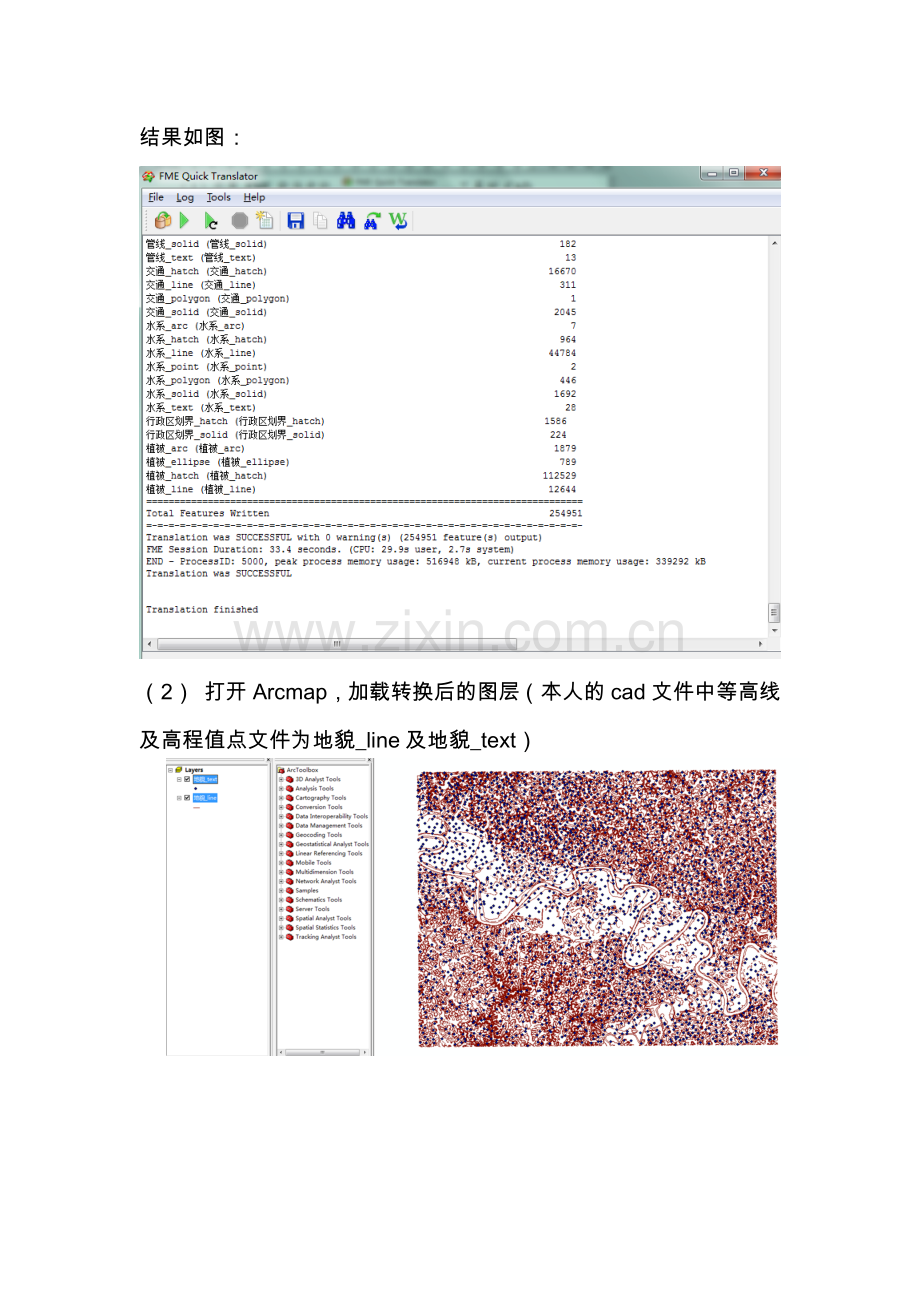

结果如图：

（2） 打开Arcmap，加载转换后的图层（本人的cad文件中等高线及高程值点文件为地貌_line及地貌_text）

（3） 由于本人的等高线无属性数值，经过网上查询和试验，发现可采用高程点数值插值生成DEM及TIN；首先给生成的属性string赋值到新建的浮点型字段中：

同时删除其中错误数据（小于最小高程值的数据均删除）
（4）打开3D anlyst工具栏，选择interpolate to raster下的inverse distance weighted工具，设置如图：
其中为刚才赋值的字段，

Output cell size 根据实际分辨率需求设置（5-10比较合适），结果如下图

然后继续选择3D 工具，convert ，raster to TIN，默认设置，accuracy可以自己设置，可以根据具体需要对rasttin3中的symbology进行分级，分色，分数值设置
生成结果即为地形海拔变化图:

然后，利用生成的TIN，使用3D工具栏中 surface analysis工具相对应的可生成坡度、坡向、等高线等；以坡度为例：

注：在使用symbology中的classify时arcmap可能会报错（本人为9.3），原因是缺少补丁，可以把错误原因百度，上面有人专门解答和提供了官方下载补丁的连接，下载下来打上去就行了，最后经过arcmap和photoshop双重美化之后即可生成想要的海拔地形及坡度图：

补充说明一下，高程点生成tin和dem对比等高线的话肯定在精度上有出入，但很适用于等高线图层未赋值的情况，有时间又追求完美同学可以不选用，欢迎大家交流斧正···
By：紫夜星晴lz
