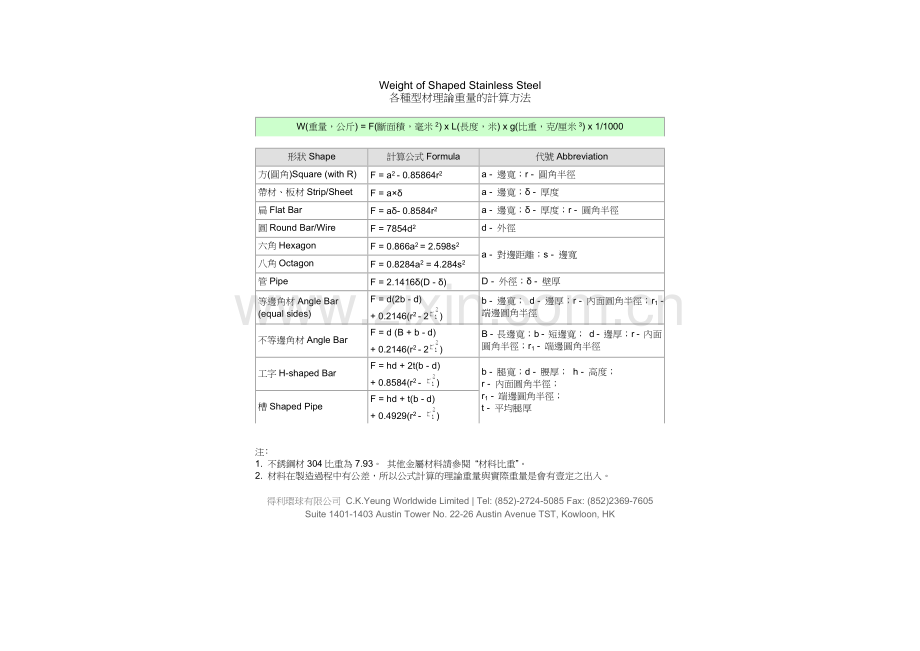

Weight of Shaped Stainless Steel
各種型材理論重量的計算方法
W(重量,公斤) = F(斷面積,毫米2) x L(長度,米) x g(比重,克/厘米3) x 1/1000
形狀Shape
計算公式Formula
代號Abbreviation
方(圓角)Square (with R)
F = a2 - 0.85864r2
a - 邊寬;r - 圓角半徑
帶材、板材Strip/Sheet
F = a×δ
a - 邊寬;δ - 厚度
扁Flat Bar
F = aδ- 0.8584r2
a - 邊寬;δ - 厚度;r - 圓角半徑
圓Round Bar/Wire
F = 7854d2
d - 外徑
六角Hexagon
F = 0.866a2 = 2.598s2
a - 對邊距離;s - 邊寬
八角Octagon
F = 0.8284a2 = 4.284s2
管Pipe
F = 2.1416δ(D - δ)
D - 外徑;δ - 壁厚
等邊角材Angle Bar (equal sides)
F = d(2b - d)
+ 0.2146(r2 - 2)
b - 邊寬; d - 邊厚;r - 內面圓角半徑;r1 - 端邊圓角半徑
不等邊角材Angle Bar
F = d (B + b - d)
+ 0.2146(r2 - 2)
B - 長邊寬;b - 短邊寬; d - 邊厚;r - 內面圓角半徑;r1 - 端邊圓角半徑
工字H-shaped Bar
F = hd + 2t(b - d)
+ 0.8584(r2 - )
b - 腿寬;d - 腰厚; h - 高度;
r - 內面圓角半徑;
r1 - 端邊圓角半徑;
t - 平均腿厚
槽Shaped Pipe
F = hd + t(b - d)
+ 0.4929(r2 - )
注﹕
1. 不銹鋼材304比重為7.93。 其他金屬材料請參閱 “材料比重”。
2. 材料在製造過程中有公差,所以公式計算的理論重量與實際重量是會有壹定之出入。
得利環球有限公司 C.K.Yeung Worldwide Limited | Tel: (852)-2724-5085 Fax: (852)2369-7605
Suite 1401-1403 Austin Tower No. 22-26 Austin Avenue TST, Kowloon, HK

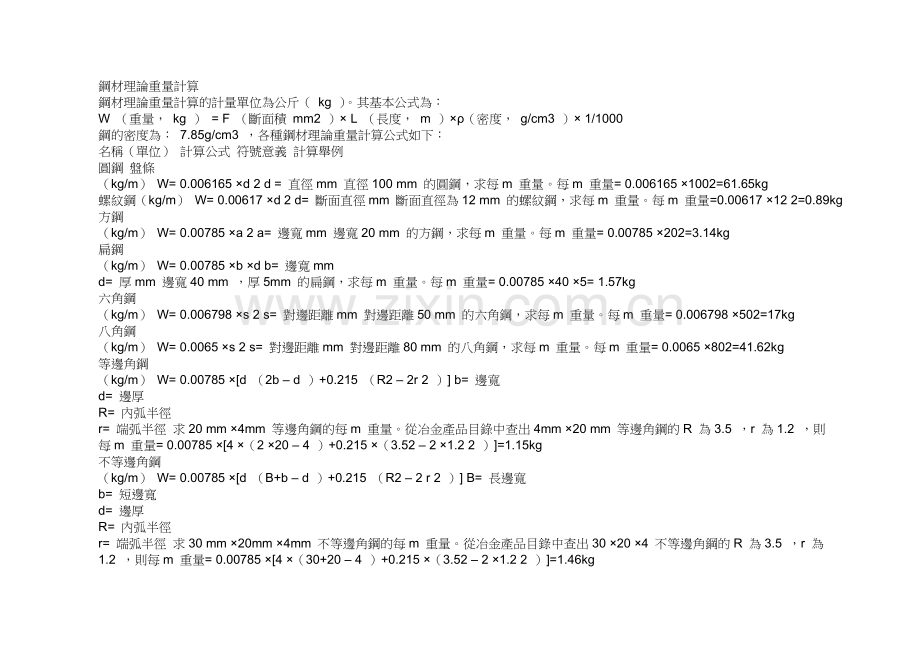

鋼材理論重量計算
鋼材理論重量計算的計量單位為公斤( kg )。其基本公式為:
W (重量, kg ) = F (斷面積 mm2 )× L (長度, m )×ρ(密度, g/cm3 )× 1/1000
鋼的密度為: 7.85g/cm3 ,各種鋼材理論重量計算公式如下:
名稱(單位) 計算公式 符號意義 計算舉例
圓鋼 盤條
(kg/m) W= 0.006165 ×d 2 d = 直徑mm 直徑100 mm 的圓鋼,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg
螺紋鋼(kg/m) W= 0.00617 ×d 2 d= 斷面直徑mm 斷面直徑為12 mm 的螺紋鋼,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg
方鋼
(kg/m) W= 0.00785 ×a 2 a= 邊寬mm 邊寬20 mm 的方鋼,求每m 重量。每m 重量= 0.00785 ×202=3.14kg
扁鋼
(kg/m) W= 0.00785 ×b ×d b= 邊寬mm
d= 厚mm 邊寬40 mm ,厚5mm 的扁鋼,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg
六角鋼
(kg/m) W= 0.006798 ×s 2 s= 對邊距離mm 對邊距離50 mm 的六角鋼,求每m 重量。每m 重量= 0.006798 ×502=17kg
八角鋼
(kg/m) W= 0.0065 ×s 2 s= 對邊距離mm 對邊距離80 mm 的八角鋼,求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等邊角鋼
(kg/m) W= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )] b= 邊寬
d= 邊厚
R= 內弧半徑
r= 端弧半徑 求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ,r 為1.2 ,則每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg
不等邊角鋼
(kg/m) W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )] B= 長邊寬
b= 短邊寬
d= 邊厚
R= 內弧半徑
r= 端弧半徑 求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ,r 為1.2 ,則每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg
槽鋼
(kg/m) W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )] h= 高
b= 腿長
d= 腰厚
t= 平均腿厚
R= 內弧半徑
r= 端弧半徑 求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ,R 為8 ,r 為4 ,則每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg
工字鋼
(kg/m) W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )] h= 高
b= 腿長
d= 腰厚
t= 平均腿厚
R= 內弧半徑
r= 端弧半徑 求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ,R 為10 ,r 為5 ,則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg
鋼板
(kg/m2) W= 7.85 ×d d= 厚 厚度 4mm 的鋼板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg
鋼管(包括無
縫鋼管及焊接
鋼管(kg/m) W= 0.02466 ×S (D – S ) D= 外徑
S= 壁厚 外徑為60 mm 壁厚4mm 的無縫鋼管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg
