支吊架制作安装规范
1、吊式龙门支架
Ⅰ、横梁安装（一） Ⅱ、天花吊顶式 Ⅲ、横梁安装
吊式龙门支架材料适用表（同时适用于座地式）
吊架型材
适用管道
支架底板
膨胀螺栓
6#槽钢
DN200
δ=10 150×150
M12×100
8#槽钢
DN250
δ=10 170×170
M12×100
10#槽钢
DN300～DN400
δ=12 190×190
M12×120
2、水平龙门支架：

水平安装龙门支架材料适用表
吊架型材
适用管道
支架底板
膨胀螺栓
备注
6#槽钢
DN100～DN 150
δ=10 150×150
M12×100

8#槽钢
DN200~DN250
δ=10 170×170
M12×100
立管顶部、底部增设支承措施
10#槽钢
DN300~DN400
δ=12 190×190
M12×120
同上

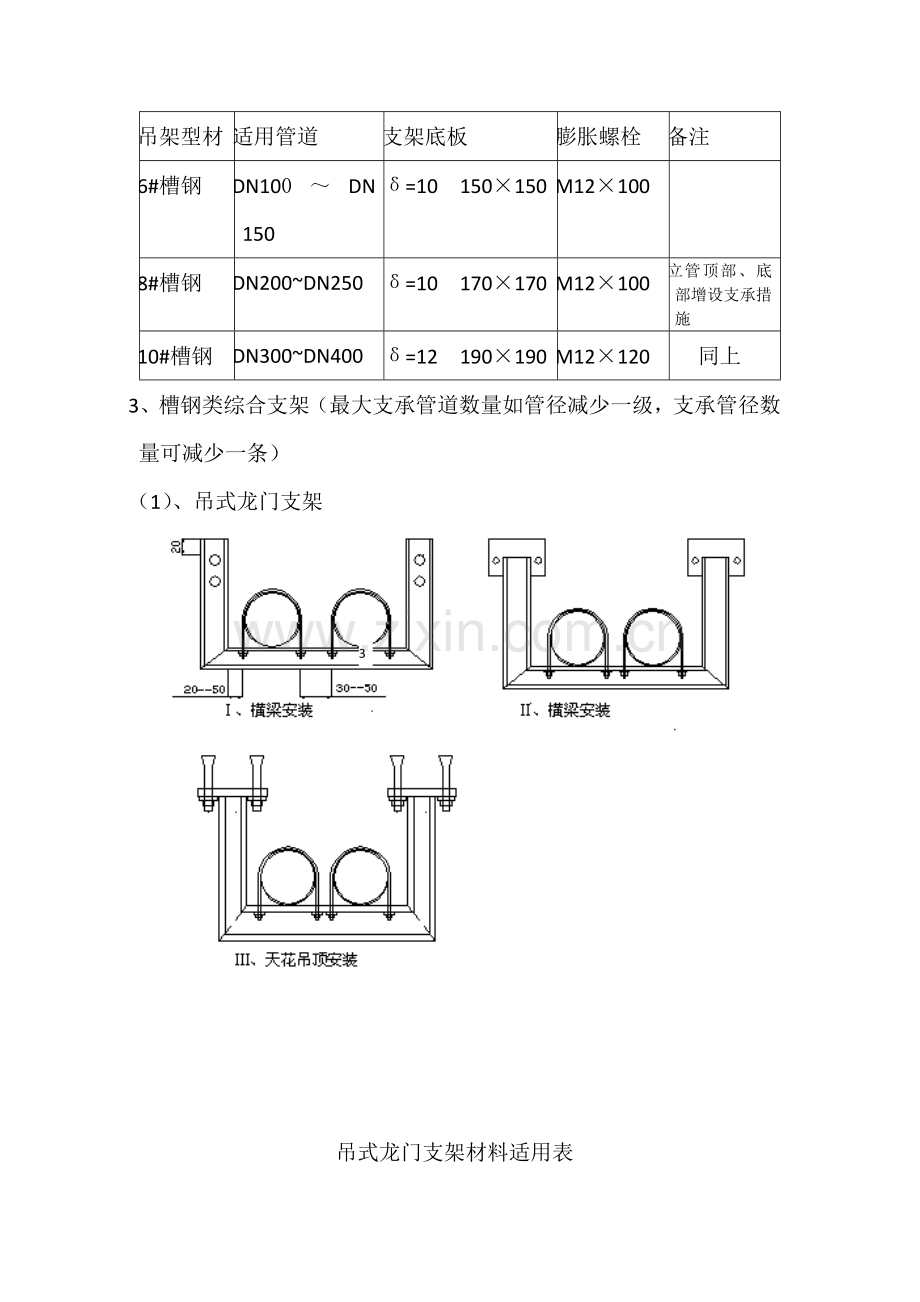

3、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）
（1）、吊式龙门支架
30

吊式龙门支架材料适用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
10#槽钢
DN200～DN250×2
δ=12 190×190
M12×120
12#槽钢
DN300～DN400×2
δ=12 210×210
M12×120
（2）、座地龙门支架
30

座地龙门支架材料适用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
10#槽钢
DN200～DN250×2
δ=12 190×190
M12×120
12#槽钢
DN300～DN400×2
δ=12 210×210
M12×120
水平龙门支架：
30

（3）、水平龙门支架（立管支架）
水平龙门支架（立管支架）材料适用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
8#槽钢
DN125～DN150×2
δ=12 210×210
M12×120
10#槽钢
DN200～DN250×2
δ=12 230×230
M12×120
12#槽钢
DN300~DN400×2
δ=12 250×250
M12×120
4、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）
Ⅰ型

Ⅱ型
