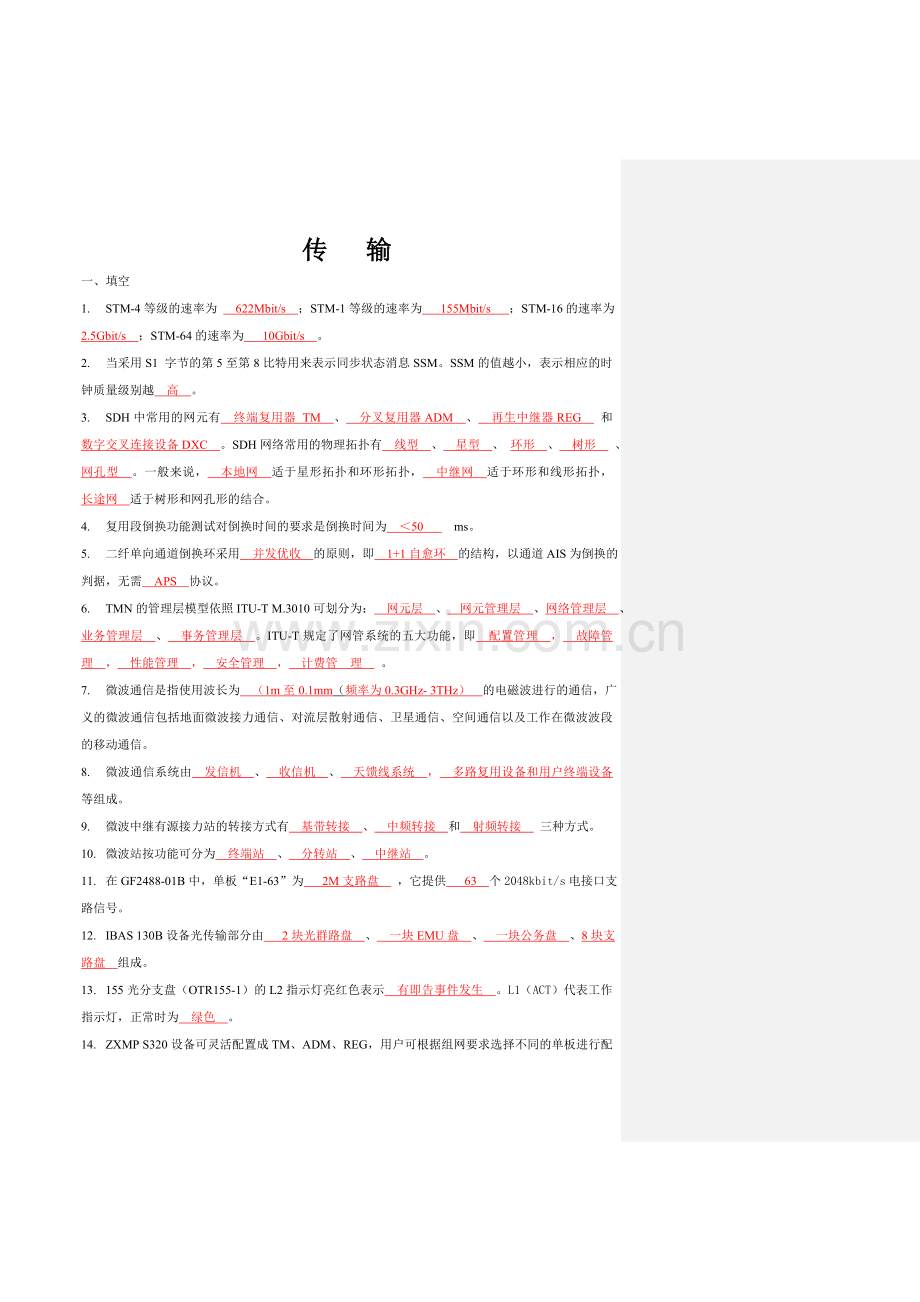

传 输
一、 填空
1. STM-4等级的速率为 622Mbit/s ；STM-1等级的速率为 155Mbit/s ；STM-16的速率为 2.5Gbit/s ；STM-64的速率为 10Gbit/s 。
2. 当采用S1 字节的第5至第8比特用来表示同步状态消息SSM。SSM的值越小，表示相应的时钟质量级别越 高 。
3. SDH中常用的网元有 终端复用器 TM 、 分叉复用器ADM 、 再生中继器REG 和 数字交叉连接设备DXC 。SDH网络常用的物理拓扑有 线型 、 星型 、 环形 、 树形 、 网孔型 。一般来说， 本地网 适于星形拓扑和环形拓扑， 中继网 适于环形和线形拓扑， 长途网 适于树形和网孔形的结合。
4. 复用段倒换功能测试对倒换时间的要求是倒换时间为 ＜50 ms。
5. 二纤单向通道倒换环采用 并发优收 的原则，即 1+1自愈环 的结构，以通道AIS为倒换的判据，无需 APS 协议。
6. TMN的管理层模型依照ITU-T M.3010可划分为： 网元层 、 网元管理层 、网络管理层 、 业务管理层 、 事务管理层 。ITU-T规定了网管系统的五大功能，即 配置管理 ， 故障管理 ， 性能管理 ， 安全管理 ， 计费管 理 。
7. 微波通信是指使用波长为 （1m至0.1mm（频率为0.3GHz- 3THz） 的电磁波进行的通信，广义的微波通信包括地面微波接力通信、对流层散射通信、卫星通信、空间通信以及工作在微波波段的移动通信。
8. 微波通信系统由 发信机 、 收信机 、 天馈线系统 ， 多路复用设备和用户终端设备 等组成。
9. 微波中继有源接力站的转接方式有 基带转接 、 中频转接 和 射频转接 三种方式。
10. 微波站按功能可分为 终端站 、 分转站 、 中继站 。
11. 在GF2488-01B中，单板“E1-63”为 2M支路盘 ，它提供 63 个2048kbit/s电接口支路信号。
12. IBAS 130B设备光传输部分由 2块光群路盘 、 一块EMU盘 、 一块公务盘 、8块支路盘 组成。
13. 155光分支盘（OTR155-1）的L2指示灯亮红色表示 有即告事件发生 。L1（ACT）代表工作指示灯，正常时为 绿色 。

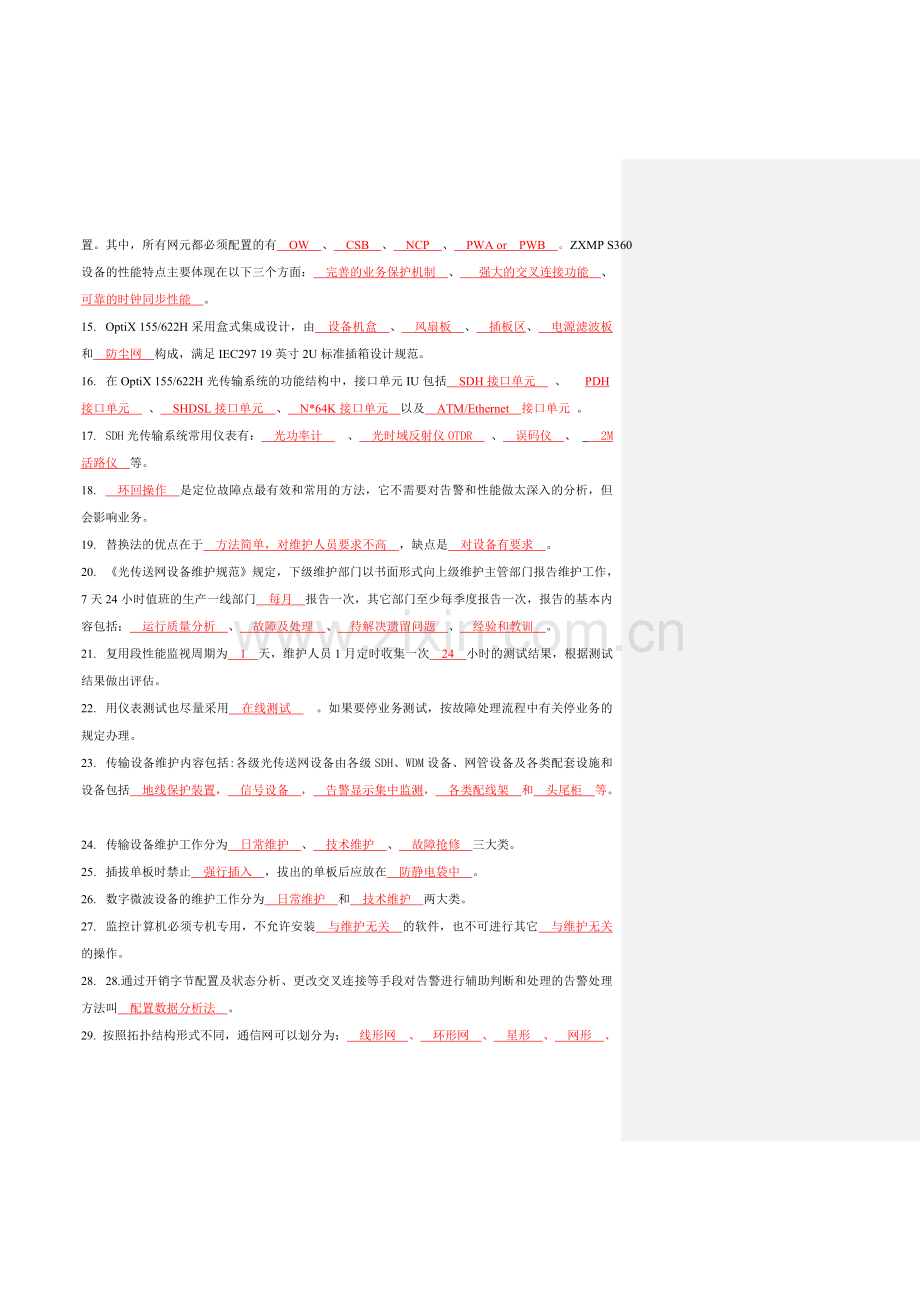

14. ZXMP S320设备可灵活配置成TM、ADM、REG，用户可根据组网要求选择不同的单板进行配置。其中，所有网元都必须配置的有 OW 、 CSB 、 NCP 、 PWA or PWB 。ZXMP S360设备的性能特点主要体现在以下三个方面： 完善的业务保护机制 、 强大的交叉连接功能 、 可靠的时钟同步性能 。
15. OptiX 155/622H采用盒式集成设计，由 设备机盒 、 风扇板 、 插板区、 电源滤波板 和 防尘网 构成，满足IEC297 19英寸2U标准插箱设计规范。
16. 在OptiX 155/622H光传输系统的功能结构中，接口单元IU包括 SDH接口单元 、 PDH接口单元 、 SHDSL接口单元 、 N*64K接口单元 以及 ATM/Ethernet 接口单元 。
17. SDH光传输系统常用仪表有： 光功率计 、 光时域反射仪OTDR 、 误码仪 、 2M活路仪 等。
18. 环回操作 是定位故障点最有效和常用的方法，它不需要对告警和性能做太深入的分析，但会影响业务。
19. 替换法的优点在于 方法简单，对维护人员要求不高 ，缺点是 对设备有要求 。
20. 《光传送网设备维护规范》规定，下级维护部门以书面形式向上级维护主管部门报告维护工作，7天24小时值班的生产一线部门 每月 报告一次，其它部门至少每季度报告一次，报告的基本内容包括： 运行质量分析 、 故障及处理 、 待解决遗留问题 、 经验和教训 。
21. 复用段性能监视周期为 1 天，维护人员1月定时收集一次 24 小时的测试结果，根据测试结果做出评估。
22. 用仪表测试也尽量采用 在线测试 。如果要停业务测试，按故障处理流程中有关停业务的规定办理。
23. 传输设备维护内容包括:各级光传送网设备由各级SDH、WDM设备、网管设备及各类配套设施和设备包括 地线保护装置， 信号设备 ， 告警显示集中监测， 各类配线架 和 头尾柜 等。
24. 传输设备维护工作分为 日常维护 、 技术维护 、 故障抢修 三大类。
25. 插拔单板时禁止 强行插入 ，拔出的单板后应放在 防静电袋中 。
26. 数字微波设备的维护工作分为 日常维护 和 技术维护 两大类。
27. 监控计算机必须专机专用，不允许安装 与维护无关 的软件，也不可进行其它 与维护无关 的操作。
28. 28.通过开销字节配置及状态分析、更改交叉连接等手段对告警进行辅助判断和处理的告警处理方法叫 配置数据分析法 。
29. 按照拓扑结构形式不同，通信网可以划分为： 线形网 、 环形网 、 星形 、 网形 、 复合形 。
30. 传统的通信网络三大组成部分是 传输 、 交换 和 用户终端 。
31. 现代通信网络结构从垂直角度可将网络分为 应用层 、 业务网 和 传送网 。
32. 现代通信网络结构从水平角度可将网络分为 用户驻地网 、 接入网 、 核心网 。
29. 用STM-1中DCC通路的D1字节进行数据通信，则该路数据通信的速率为 64kbit/s 。
30. 段开销是指STM-N帧结构中为了保证信息净负荷正常灵活传送所必需的附加字节，用于 网络的运行 、 管理和维护 。段开销分为 再生段开销 和 复用段开销 。
31. 信息净负荷区域是SDH帧结构中用于 存放各种业务信息 的地方。
32. AU PTR 是一种指示符，用来指示信息净负荷的第一个字节在STM-N内的准确位置，以便在接收端正确地进行信息分解。
33. 各种信号装入SDH帧结构的净负荷区都需经过 映射 、 定位校准 和 复用 三个步骤。
34. 我国定义C-12对应速率是 2.048Mbit/s ，C-3对应速率是 34.368Mbit/s ，C-4对应速率是 139.264Mbit/s 。
35. SDH网中常见网元有 终端复用器TM 、 分插复用器ADM 、 再生中继器REG 和 数字交叉连接设备DXC 。
36. DXC 4/1表示接入端口的最高速率为 STM-1 ，而交叉连接的最低速率为 PDH一次群 信号。
37. 关于SDH传送网物理拓扑的选择一般有以下规律：本地网（即接入网或用户网）适于 星形拓扑 和 环形拓扑 ，中继网适于 环形 和 线形拓扑 ，长途网适于 树形 和 网孔形的结合 。
38. SDH的保护恢复方式包括 线路保护 、 自愈环保护 以及 网状网保护恢复 。
39. SDH自愈网保护中，当无需APS协议时，保护倒换的时间一般要求小于 50ms 。
40. 自愈环网分为 通道保护 倒换环和 复用段保护 倒换环两大类。
41. 在SDH同步网中，根据其工作原理的不同，可分为 同步 、 伪同步 、 准同步 和 异步 四种同步方式。
42. 中国移动传输网管理方式一般分为 集团传送网管系统 和 省级传送网管系统 。
43. 微波通信是指使用波长为 1m 至 0.1mm（频率为0.3GHz~3THz） 的电磁波进行的通信。
44. 微波通信具有 可用频带宽 、 通信容量大 、 传输损伤小 、 抗干扰能力强 等特点，可用于点对点、一点对多点或广播等通信方式。
45. 中国移动使用的微波通信系统一般工作在 L频段 。
46. 微波通信系统由 发信机 、 收信机 、 天馈线系统 、 多路复用设备 及 用户终端设备 等组成旱地
。

47. 微波站是指地面微波中继的 终端站 或 接力站 。接力站可分为 分转站 和 中继站 。
48. GF2488-01B系统子机架的主子框可开通 504 个2M。
49. GF2488-01B系统当需要多于 504 个2Mb/s 的业务时，可增加一个扩展子架。
50. 155光分支盘（OTR155-1）的L1（ACT）指示灯亮，绿色， 机盘正常 运行过程中常亮。L2（UA）： 即告指示灯，红色。当 光传输接收故障 、 系统故障 、 或本盘故障 时亮。L3（NUA）：非即告指示灯，黄色。当出现 MS-AIS等故障 时亮。
51、 根据组网要求的不同，ZXMP S320可以配置为 TM 、 ADM 以及 REG 三种类型的SDH设备。
52、 ZXMP S320的点对点组网系统中，当配置为 1+1 保护方式时，两个群路板互为保护，可以提高业务传送的可靠性，缺点在于会降低业务接入能力；当配置为 无保护方式 时，能够提高业务接入能力，但降低了业务传送的可靠性。
53、 OptiX 155/622H设备“ALMCUT”键的作用是 切除告警声 。
54、 OptiX 2500系统的TM网元由 线路接口单元（SDH接口单元） 、 支路接口单元（包括PDH接口单元 、 SDH接口单元 、 以太网接口单元 、 ATM接口单元 、 DDN接口单元） 、 交叉矩阵和同步定时单元 、 系统控制与通信单元 及 开销处理单元 等部分构成。
55、 基站SDH设备维护内容包括 各级SDH 、 网管设备 及 各类配套设施和设备 （包括地线保护装置、信号设备、告警显示集中监测、各类配线架和头尾柜等）
56、 设备维护工作分为 日常维护 、 技术维护 、 故障抢修 三大类
57、 SDH设备的日常维护中：机表清洁、风扇检查周期为 每月 一次。
58、 VC-12或2Mb/s通道24小时误码性能时，要求每个155M抽测 一个2M ，符合《通道性能不可接受和恢复业务限值》
59、 SDH保护倒换测试一般 每年一次 。
60、 一般需要每月进行一次机房安全巡查，并按要求填写 机房巡查表 。
61、 数字微波重要故障一般影响多个基站和VIP基站业务，其处理时限为 4小时 。
62、 微波输入输出功率检查一般 每月一次 。
63、 传输网络运行中产生的影响网络运行状态或业务质量，并且无法预知而上报的告警称为 有效告警 。
64、 传输网络运行中产生的不影响网络运行状态和业务质量或者可预知而上报的告警称为无效告警 。
65、 保护倒换状态告警属于 有效告警 。已配置数据但未开通业务产生的告警属于 无效告警 。
66、 告警可以分为 紧急告警 、 主要告警 、 次要告警 。RS-LOF属于 紧急告警 ，MS-AIS属于 次要告警 。LOPL-AIS属于 主要告警 。
67、 通过开销字节配置及状态分析、更改交叉连接等手段对告警进行辅助判断和处理的告警处理方法叫 配置数据分析法 。
68、 70、按照拓扑结构形式不同，通信网可以划分为： 线形网 、 环形网 、 星形 、网形 、 复合形 。
69、传统的通信网络三大组成部分是 传输 、 交换 和 用户终端 。
70、现代通信网络结构从垂直角度可将网络分为 应用层 、 业务网 和 传送网 。
71、现代通信网络结构从水平角度可将网络分为 用户驻地网 、 接入网 、 核心网 。

二、 选择
1、 在STM-N中，帧定位信号的速率为（ A ）（ B ）（ C ）（ D ）
A.64 kbit/s B.128 kbit/s C.384 kbit/s D.2.048 Mbit/s
2、 一个STM-1帧可以容纳（ C ）个34M信号。
A.1 B.2 C.3 D.4
3、 在STM-1帧中，用于传送MS-RDI告警的信号速率为（ C ）
A.64 kbit/s B.128 kbit/s C.24 kbit/s D.32Mbit/s
4、 D1~D3叫（ ），它用于（）终端之间的OAM信息的传送，速率为（ A ）。
A.DCC-R 再生段 192 kbit/s B.DCC-M 复用段 384kbit/s
C.DCC-R 复用段 64kbit/s D.DCC-M 再生段 128 kbit/s
5、 OOF、LOF 与开销中（ A ）节字有关。
A. A1 A2 B.K1 K2 C.E1 E2 D.B1 B2
6、 利用E2字节开通公务电话，则（ B ）。
A. 只能够在再生器通公务电话
B. 只能够在终端设备处通公务电话
C. 即可在再生器，又可在终端设备通公务电话
D. 单独的E2字节不能够开通公务电话
7、 在SDH复用段保护环上，网元节点个数最大为（ A ）个。
A.16 B.32 C.64 D.128
8、 各种信号装入SDH帧结构的净负荷区都需经过（ D ）三个步骤。
A. 定位、映射、复用 B. 映射、复用、定位
C. 复用、映射、定位 D. 映射、定位、复用
9、 我国2M复用成AUG的步骤是（ C ）。
A. C12 → VC12 → TU12 → TUG2 → VC3 → AU4 → AUG
B. C12 → VC12 → TU12 → VC2 → TUG2 → TUG3 → AU4 → AUG
C. C12 → VC12 → TU12 → TUG2 → TUG3 → VC4 → AU4 → AUG
D. C12 → VC12 → TU12 → TUG2 → VC3 → TUG3 → AU4 → AUG
10、 在SDH组网中，本地网最适于（ B ）拓扑。
A. 环形和线形 B. 星形和环形 C. 树形和网孔形 D. 环形和网孔形
11、 ADM是一个（ B ）设备，它的输出和输入均为STM-N光信号，支路信号可以是同步的，也可以是准同步的。
A.四端口 B.三端口 C.二端口 D.单端口
12、 DXC 4/1表示（ A ）
A. 表示DXC接入端口的最高速率为STM-1，而交叉连接的最低速率为2Mbit/s
B. 表示DXC接入端口的最高速率为STM-4，而交叉连接的最低速率为STM-1
C. 表示DXC输入有4个端口，输出只有1个端口
D. 表示DXC可以组建4个SDH环，而其中1个为保护环
13、 二纤双向复用段环 STM-4，若有3个节点，则网上最大业务容量是（ B ）个2M。
A.756 B.378 C.1024 D.128
14、 在SDH自愈环中，对于双向复用段倒换即可以用2纤又可以用4纤方式，而对于通道倒换只用（ A ）纤方式。
A.2 B.3 C. 4 D.5
15、 当所有同步链路失效后，SDH网元就使用自己的内部定时源为自己提供同步时钟，该定时方式被称为内部定时方式，一般说来，对于ADM网元的最大频偏要求为（ B ）。
A. ±20×10-6 B. ±4.6×10-6 C. ±1×10-7 D. ±5×10-9
16、 以下从时钟的几种工作模式、精度最高的是（ A ）。
A. 跟踪同步模式 B. 同步保持模式 C. 内部自由振荡模式 D.都一样
17、 在下列时钟中，（ A ）的同步等级质量最高。
A. G.811基准时钟 B. G.812二级时钟
C. G.812三级时钟 D. G.813同步设备时钟
18、 与SDH管理网有关的操作运行接口为（ C ）
A. Qx接口 B. F接口 C. Qx接口和F接口 D.Q3
19、 广义微波通信是指使用波长为（ A ）的电磁波进行的通信。
A. 1m~0.1mm B. 1cm~0.1mm C. 1dm~1mm D.1mm~1nm
20、 以下那点不是微波通信所具有的特点？（ C ）
A. 频带宽 B. 通信容量大 C. 传输损伤大 D. 抗干扰能力强
21、 为了消除微波传输过程中干扰和噪声的积累，微波接力站优先采用（ A ）。
A. 基带转接 B. 频带转接 C. 射频转接 D. 无所谓，都可以
22、 可以对链路起辅助控制作用的微波站又叫（ B ）
A. 终端站 B. 分转站 C. 中继站 D. 前面三个都可以
23、 以下那个不属于PDH微波的容量序列？（ D ）
A. 2×2.048Mbit/s B. 2×8.448Mbit/s C. 2×34.368Mbit/s D. 2×139.264Mbit/s
24、 GF2488-01B系统主子框可开（ C ）个2M，当超过这个数时，需要加扩展子框。
A. 63 B. 252 C. 504 D. 1008
25、 IBAS 130B/C的155光分支盘（OTR155-1）提供（ D ）个2M信号在本盘上下的功能，并且每个2M接口还具有线路环回和本端环回功能。
A. 8 B. 16 C. 32 D. 63
26、 根据组网要求的不同，ZXMP S320可以配置为（ B ）类型的SDH设备。
A. TM、ADM B. TM、ADM、REG
C. TM、ADM、REG、DXC D. TM、ADM、DXC
27、 OptiX 155/622H在整个传输网中一般应用于（ D ）。
A. 骨干网 B.地区网 C.本地网 D.末端接入网
28、 OptiX 155/622H设备面板上有一个红色的“ALMCUT”开关键，当出现故障告警时，将开关由“ALM_ON”按到“ALMCUT”则（ A ）
A. 仅告警声消除 B. 故障自动消除 C.告警和故障自动消除 D.无任何变化
29、 采用OptiX 155/622H组成相交环时，相交两环的工作速率不能够为（ C ）
A. STM-1和STM-1 B. STM-1和STM-4 C. STM-4和STM-4 D.没有限制
30、 环回操作是定位故障点最有效和常用的方法。采用环回来定位故障的方法属于（ B ）。
A. 观察分析法 B.测试法 C. 拔插法 D.替换法
31、 用尾纤进行光口自环时，应在收发光口间加装（ C ），保证光口收光功率在该光板的允许接收光功率范围以内（大于接收灵敏度，小于过载光功率）。
A. 光分路器 B.光合路器 C. 光衰减器 D.光功率计
32、 传递误码性能的开销字节包括B1、B2、B3和V5字节，其性能级别是（ A ）。
A. B1>B2>B3>V5 B. B3>B2>B1>V5 C. B1<B2<B3<V5 D.都相同
33、 机放巡查要求每（ A ）一次，要求地面清洁、设备无尘、排列正规、布线整齐、仪表正常、工具就位、资料齐全，并且填写机房巡查表。
A. 1个月 B. 1季度 C. 半年 D.1年
34、 机框内部及机顶清洁要求每（ C ）清洁一次，保持设备、ODF、DDF架无尘。
A. 1个月 B. 1季度 C. 半年 D.1年
35、 SDH保护倒换测试要求每（ D ）检查一次，主要是检查SDH环网、主备交叉、TPS倒换是否正常。
A. 1个月 B. 1季度 C. 半年 D.1年
36、 在STM-1的复用段性能监视时，如果1天测试结果中误块秒（ES）≤（ A ）和严重误块秒（SES）≤10，则认定复用段工作正常。
A. 50 B. 60 C.70 D.80
37、 在VC3的通道性能监视时，如果15分钟的测试结果中误块秒（ES） ≤ 150 和严重误块秒（SES）≤（ C ），则认定VC3通道工作正常。
A. 5 B. 10 C.15 D.20
38、 对于VC12，其27500km假设参考通道ESR（误块秒比）总指标中为（ A ）。
A. 2% B. 3.75% C.5% D.8%
39、 对于VC12，其27500km假设参考通道SESR（严重误块秒比）总指标为（ A ）。
A.0.1% B. 0.2% C.0.5% D.1%
40、 微波设备的天馈检测要求每（ B ）一次，要求检查天线、铁塔是否脱漆、破裂，支架紧固、锈蚀情况，方位角是否偏离。
A. 1个月 B. 2个月 C. 1季度 D.半年
41、 检查微波的收、发频率可以，避免因频率改变而引起系统中断或影响附近其他微波系统的正常。工作对于15G的微波，两端站频率差一般为（ D ）MHz。
A. 50 B. 120 C. 350 D.420
42、 使用误码仪在线测试或者对微波未用的2M支路通道环回测试，测试是否有误码告警，误码过高会导致传输闪断。微波的正常误码范围是（ BER≤10-7 ）。
A. BER≤10-3 B. BER≤10-5 C. BER≤10-6 D. BER≤10-10
43、 微波设备的重要故障处理时限为（ B ）小时，主要影响多个基站和VIP基站业务，而次要故障影响一般基站业务。要求重要故障30分钟内上报本部门维护主管和部门领导。
A. 1 B. 4 C.8 D.24
三、 简答
1、 PDH有哪些缺点？SDH有何优点？
缺点：
1 ）没有世界性的电接口规范标准。
2 ）没有世界性的标准光接口规范。
3 ） PDH 是建立在点对点传输基础上的复用结构。
4 ） PDH 帧结构中没有安排 OAM 比特。
优点：
1 ）使北美、日本和欧洲三个地区性的标准在 STM-1 及其以上等级获得了统一。
2 ）统一的标准光接口能够在基本光缆段上实现横向兼容，允许不同厂家的设备在光路上互通，满足多厂家环境的要求。
3 ） SDH 采用同步复用方式和灵活的复用映射结构。
4 ） SDH 采用大量的软件进行网络配置和控制，使得配置更为灵活，调度也更为方便。
5 ） SDH 帧结构中安排了丰富的开销比特
6 ） SDH 网与现有网络能够完全兼容
2、 DXC可以支持哪些连接方式？具体含义是什么？
DXC可以支持：单向，建立单向交叉连接；双向，建立双向交叉连接；广播，将输入的VC-n桥接到一个以上的VC-n；环回，对同一用户的输入和输出VC-n自身交叉连接；分离接入，终结输入STM-N信号的VC-n，并在相应输出STM-N中的VC-n提供测试信号。含义是：数字交叉连接设备。DXC是一种具有一个或多个符合ITU-TG.702或G.707建议规格的各等级速率信号端口，并至少可以在任何端口速率信号同另外端口信号之间实现可控连接和再连接设备。
3、 回答OptiX 2500+(Metro3000)TM网元的组成。
答：OptiX 2500+(Metro3000) TM网元由
1）.线路接口单元（ SDH 接口单元）、
2）.支路接口单元（包括 PDH 接口单元、 SDH 接口单元、以太网接口单元、 ATM 接口单元、 DDN 接口单元）、
3）.交叉矩阵和同步定时单元、
4）.系统控制与通信单元及开销处理单元等部分构成。
4、 插入单板的正确方法是什么？
插入单板的正确方法首先确认单板插入的板位是否正确，将单板沿左右导槽轻轻推入至导槽底部，并且使单板拉手条左右扳手的凹槽对准左右卡槽。此时单板处于浮插状态。然后检查母板上的插座，确保单板插头对准母板插座，然后两手拇指按住单板拉手条，把单板向设备机盒内推进，至单板拉手条基本与设备背面平面基本在一个平面上时停止。在推入单板过程中感觉到单板插入有阻碍时严禁强行插入，应向后拔出单板，检查母板插针是否正常。当单板插入到单板拉手条与设备背面平面基本在一个平面上时，停止推进单板，将拉手条的左右扳手向里（左扳手向右，右扳手先左）扳，至扳手扳到贴近拉手条的位置。此时单板就完全插入，旋紧松不脱螺钉即后完成插入单板操作 ( 在插入位置不正确的情况下强行插入单板，会造成设备的永久损坏 ) 。
5、 在传输系统中，发现业务不通，但无任何告警的现象，请问如何处理该故障？
分析和处理：产生这种现象的主要原因是 ODF 架没有接地，或传输设备和交换机之间没有共地，从而存在较大的压差，解决办法是把地线接好或共地。注意：支路业务不通时，应留意地线的连接是否正确。
6、 某公务电话有杂音、啸叫，请回答如何处理。
分析和处理：
（ 1 ）检查是否公务成环，如果网络成环必须设置公务控制点，是否有公务方向被强制打开，导致公务成环。
（ 2 ）检查同一光方向的公务保护字节设置是否一致。
（ 3 ）检查光板、公务板、话机，如有问题可更换。
7、 导致传输设备对接故障的原因有哪些？
故障原因
1 ．光纤或电缆接错位置。
2 ．与其它厂商提供的设备对接时，一方设备接地有问题，或双方设备不共地；
3 ．传输、交换各自的网络内部时钟同步，但两个网络之间不同步。
4 ．各厂家 SDH 帧结构中开销字节的定义不同。
8、 SDH系统故障抢修时，复用段和通道的调度原则是什么？
1 ）对于有复用段保护倒换的系统 , 首先实现主备用复用段倒换；
2 ）对于无复用段保护倒换 , 而具有通道保护倒换系统 , 进行主备用通道倒换；
3 ）对于光缆全阻等重大故障，根据网络保护和恢复设计（如复用段倒换环、通道保护倒换环、利用 DXC4/4 的网络恢复等）可以实现自愈。无自愈功能时，可进行人工倒换或恢复
9、 请回答故障处理结束后需要归档的内容。
1 ）障碍（告警或故障）发生的时间
2 ）障碍情况说明
3 ）查找故障过程（故障定位方法和分析判断）
4 ）电路调通方案和实施
5 ）排除故障过程
6 ）修复时间和障碍历时
10、 如何测试光电设备的电源？
使用万用表在设备电源模块接入处测试电压。操作步骤：将万用表拨至“ V100 ”档位，先在电源头柜上测试电压，再在设备上电源模块接入处进行测试（两路输入均需进行测试）。检查结果：设备标准电压为 -48V ，允许范围在 -38.4V~-57.6V 。测试电压应在允许范围内。
11、 数字微波设备的维护内容包括哪些？
数字微波由微波收发信单元、同轴中频电缆、微波信号调制解调器、配线架和附属铁塔、抱杆、接地线、电源逆变器组成。
12、 爱立信MINI-LINK微波的输入功率是如何检查的？可接收的取值范围是多少？
在MMU上直接查看，首先按确认健进入面板操作，然后选择measure,按确认查看，查看单位为dbm.用网管软件查看。-25dbm到-75dbm。
13、 西门子微波sarl的输出功率是如何检查的？其输出功率范围为多少？
使用sarl微波软件，选择TX菜单即可查到发射功率值，查看单位为dbm 。0dbm到20dbm。
14、PDH微波和SDH微波各用于什么场合？
SDH 微波可用在干线和支线传输中， PDH 微波一般用于支线微波传输中。

四、 问答
1、 画出STM-1的帧结构示意图，回答帧结构中各部分的功能，并计算STM-1的速率。
答： 帧结构示意图如下：

STM-1速率为 270 （每帧 270 列） × 9 （共 9 行） × 64kbit/s （每个字节 64kbit ） =155520kbit/s=155.520Mbit/s 。
STM-N 的帧结构由三部分组成： 1 ）段开销（ SOH ）区域段开销是指 STM-N 帧结构中为了保证信息净负荷正常灵活传送所必需的附加字节，用于网络的运行、管理和维护。
段开销还可以进一步划分为：
1 ）再生段开销（ RSOH ）。
2 ）信息净负荷（ Payload ）区域信息净负荷区域是 SDH 帧结构中用于存放各种业务信息的地方。
3 ）管理单元指针（ AU PTR ）区域 AU PTR 是一种指示符，用来指示信息净负荷的第一个字节在 STM-N 内的准确位置，以便在接收端正确地进行信息分解。
2、 传输系统故障定位的原则有哪些？
故障定位一般应遵循“先外部，后传输；先单站，后单板；先线路，后支路；先高级，后低级”的原则。 (1) 先外部，后传输在定位故障时，应首先排除外部的可能因素，如是否断纤、是否交换侧故障等； (2) 先单站，后单板在定位故障时，首先要尽可能准确地定位出是哪一个站，然后再定位出是该站的哪一块板； (3) 先线路，后支路线路板的故障常常会引起支路板的异常告警，因此在进行故障定位时，应遵循“先线路，后支路”的原则； (4) 先高级，后低级即进行告警级别分析，首先处理高级别的告警，如危急告警、主要告警，这些告警已经严重影响通信，所以必须马上处理；然后再处理低级别的告警，如次要告警和一般告警。
3、 常见的传输故障有哪些？
(1) 光缆线路故障。
(2) 尾纤故障。
(3) 单盘故障。
(4) 电缆故障。
(5) 电源系统故障。
(6) 网管系统故障。
4、 故障处理的方法有哪些？
1．观察分析法：
当系统发生故障时，在设备和网管上将出现相应的告警信息。通过观察设备上的告警灯运行情况，可以及时发现故障；故障发生时，网管上会记录非常丰富的告警事件和性能数据信息，通过分析这些信息，并结合 SDH 帧结构中的开销字节和 SDH 告警原理机制，可以初步判断故障类型和故障点的位置。通过网管采集告警和性能信息时，必须保证网络中各网元的当前运行时间设置和网管的时间一致。如果时间设置上有偏差会导致对网元告警、性能信息采集的错误和不及时。
2．测试法：
通过观察分析法不能解决的问题，如组网、业务以及故障信息相当复杂的情况和无明显告警和性能信息上报的特殊故障情况。可以利用网管提供的维护功能进行测试，判断故障点和故障类型。
拔插法：
对最初发现某种电路板故障时，可以通过插拔一下电路板和外部接口插头的方法，排除因接触不良或处理机异常的故障。在插拔过程中，应严格遵循单板插拔的操作规范。插拔单板时，若不按规范执行，还可能导致板件损坏等其它问题的发生。
3．替换法：
当用拔插法不能解决故障时，可以考虑替换法。替换法就是使用一个工作正常的物件去替换一个被怀疑工作不正常的物件，从而达到定位故障、排除故障的目的。这里的物件，可以是一段线缆、一块单板或一个设备。
4．配置数据分析法：
在某些特殊情况下，如外界环境的突然改变，或由于误操作，可能会导致设备的配置数据遭到破坏或改变，导致业务中断等故障的发生。此时，故障定位到网元单站后，可通过查询、分析设备当前的配置数据；对于网管误操作，还可以通过查看网管的用户操作日志来进行确认。
5．更改配置法：
更改配置法更改的配置内容可以包括时隙配置、板位配置、单板参数配置等。因此更改配置法适用于故障定位到单个站点后，排除由于配置错误导致的故障。更改配置法最典型的应用是排除指针问题。
6．仪表测试法：
仪表测试法一般用于排除传输设备外部问题以及与其它设备的对接问题。
经验处理法
5、 导致传输业务中断的原因是什么？其处理流程是怎样的？
故障原因：
1 ．外部原因：供电电源故障；光纤、电缆故障。
2 ．操作不当：由于误操作，设置了光路或支路通道的环回；误操作更改、删除了配置数据。
3 ．设备原因：单板失效或性能劣化。
处理流程：
1 ．在本端网元选择故障通道中的支路收发端口接入误码仪，采用测试法逐级环回，定位故障网元。
2 ．观察设备指示灯的运行情况，分析设备故障。如某块单板红、绿指示灯均熄灭，而其它板正常，则可能该单板失效或故障，更换该单板。
3 ．分析网管的告警和性能。根据故障反映出来的告警和性能定位故障单板并加以更换。步骤 2 、 3 可同时进行，并结合拔插法和替换法。
6、 在某站点发现2M支路几乎都出现误码的现象，请问如何处理？
分析和处理：
（ 1 ）证实网管可用和有效，未出现误码误报的情况。
（ 2 ）采集当前告警，看有否其它更高、更严重的告警。
（ 3 ）比较所配置时隙和出误码的支路和时隙，以定位故障站点。
（ 4 ）查看光线路板有否误码，并注意是近端误码还是远端误码，以定位故障点。
（ 5 ）造成 2M 支路出现大量误码的原因，首先可能是时钟，其次是光线路板，最后才考虑交叉板和 2M 接口板。检查顺序为：倒换时钟，如果仍然存在误码，检查光线路板收发光功率，如果收发光正常，检查其他单板或经过站点。
7、 SDH传输设备的机房巡查作业计划有哪些要求？
每月进行一次机房安全巡查，要求按下表逐一检查机房巡查表机房名称年月日温度湿度门窗 ( 完整 ) 封堵机房清洁仪表正常工具就位布线整齐执行人备注
8、 SDH有何优点？
1 ）使北美、日本和欧洲三个地区性的标准在 STM-1 及其以上等级获得了统一。数字信号在跨越国界通信时不再需要转换成另一种标准，因而第一次真正实现了数字传输体制上的世界性标准。
2 ）统一的标准光接口能够在基本光缆段上实现横向兼容，允许不同厂家的设备在光路上互通，满足多厂家环境的要求。
3 ） SDH 采用同步复用方式和灵活的复用映射结构。各种不同等级的码流在帧结构净负荷内的排列是有规律的，而净负荷与网络是同步的，因而只需利用软件即可使高速信号一次直接分出低速支路信号，也就是所谓的一步解复用特性。
4 ） SDH 采用大量的软件进行网络配置和控制，使得配置更为灵活，调度也更为方便。
5 ） SDH 帧结构中安排了丰富的开销比特，这些开销比特大约占了整个信号的 5% ，可利用软件对开销比特进行处理，因而使网络的运行、管理和维护能力都大大加强。
6 ） SDH 网与现有网络能够完全兼容，即 SDH 兼容现有 PDH 的各种速率，使 SDH 可以支持已经建起来的 PDH 网络，同时也有利于 PDH 向 SDH 顺利过渡。同时， SDH 网还能容纳像 ATM 信元等各种新业务信号，也就是说， SDH 具有完全的后向兼容性和前向兼容性。
9、SDH环倒换准则
复用段共享保护环（MS-SPRing）倒换准则：出现下列情况之一，应进行复用段共享保护环倒换。
⑴信号丢失(LOS)
⑵帧丢失（LOF）
⑶复用段AIS（MS-AIS）
⑷信号劣化
⑸超过门限的误码缺限
倒换规约应支持有16个结点构成一个环的结构，其他指标应满足ITU-T建议G.841要求。
10、与模拟微波通信系统相比，数字微波系统有哪些特点？
1 ）数字微波接力系统中，接力站可对接收到的离散数字信号进行再生，以消除传输过程中干扰和噪声的积累。因此，整个接力系统中的每个接力站均需采用基
