人造石英石翻新清洁说明.doc

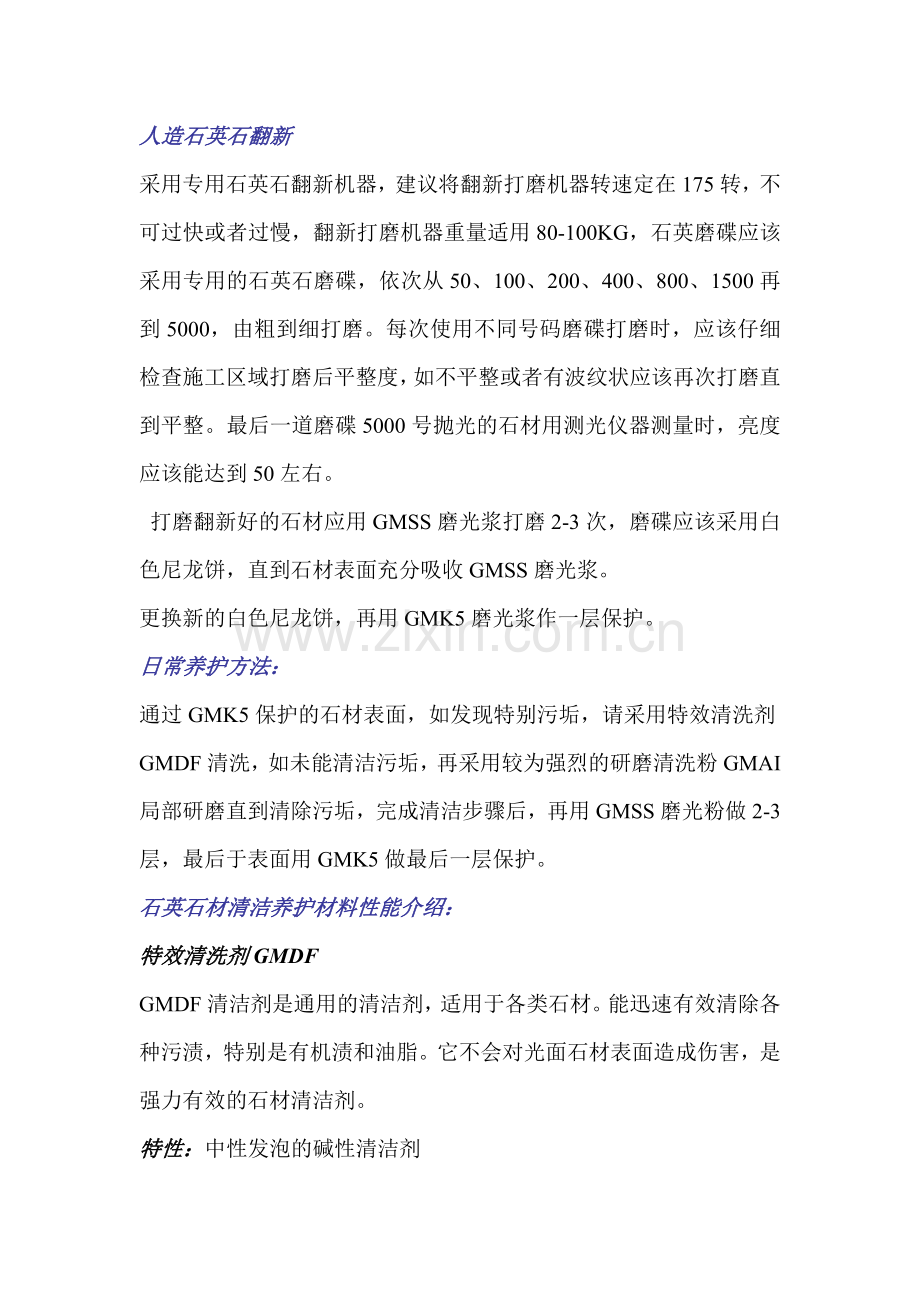

人造石英石翻新
采用专用石英石翻新机器，建议将翻新打磨机器转速定在175转，不可过快或者过慢，翻新打磨机器重量适用80-100KG，石英磨碟应该采用专用的石英石磨碟，依次从50、100、200、400、800、1500再到5000，由粗到细打磨。每次使用不同号码磨碟打磨时，应该仔细检查施工区域打磨后平整度，如不平整或者有波纹状应该再次打磨直到平整。最后一道磨碟5000号抛光的石材用测光仪器测量时，亮度应该能达到50左右。
打磨翻新好的石材应用GMSS磨光浆打磨2-3次，磨碟应该采用白色尼龙饼，直到石材表面充分吸收GMSS磨光浆。
更换新的白色尼龙饼，再用GMK5磨光浆作一层保护。
日常养护方法：
通过GMK5保护的石材表面，如发现特别污垢，请采用特效清洗剂GMDF清洗，如未能清洁污垢，再采用较为强烈的研磨清洗粉GMAI局部研磨直到清除污垢，完成清洁步骤后，再用GMSS磨光粉做2-3层，最后于表面用GMK5做最后一层保护。
石英石材清洁养护材料性能介绍：
特效清洗剂GMDF
GMDF清洁剂是通用的清洁剂，适用于各类石材。能迅速有效清除各种污渍，特别是有机渍和油脂。它不会对光面石材表面造成伤害，是强力有效的石材清洁剂。
特性：中性发泡的碱性清洁剂

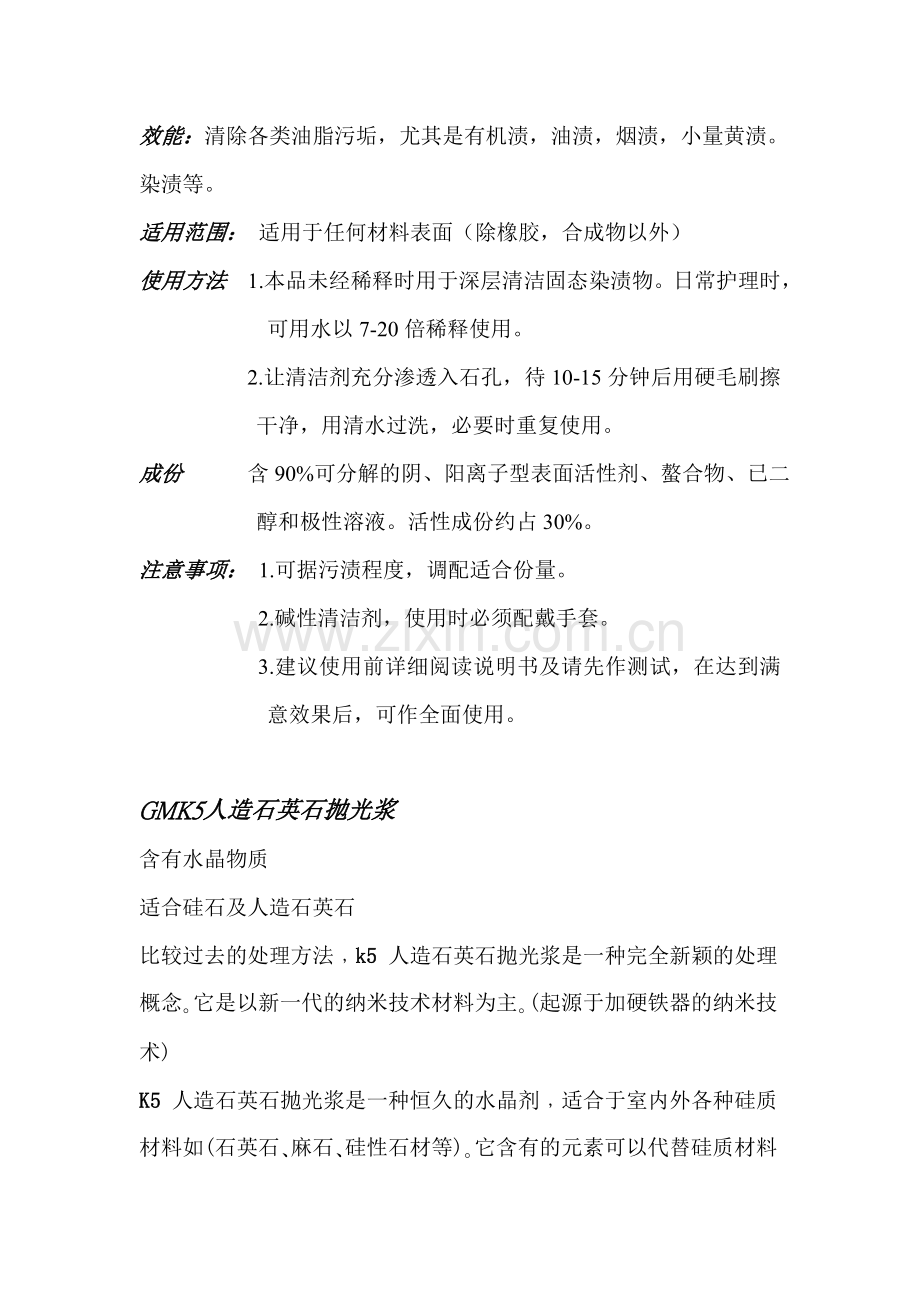

效能：清除各类油脂污垢，尤其是有机渍，油渍，烟渍，小量黄渍。染渍等。
适用范围： 适用于任何材料表面（除橡胶，合成物以外）
使用方法 1.本品未经稀释时用于深层清洁固态染渍物。日常护理时，可用水以7-20倍稀释使用。
2.让清洁剂充分渗透入石孔，待10-15分钟后用硬毛刷擦干净，用清水过洗，必要时重复使用。
成份 含90%可分解的阴、阳离子型表面活性剂、螯合物、已二醇和极性溶液。活性成份约占30%。
注意事项： 1.可据污渍程度，调配适合份量。
2.碱性清洁剂，使用时必须配戴手套。
3.建议使用前详细阅读说明书及请先作测试，在达到满意效果后，可作全面使用。

GMK5人造石英石抛光浆
含有水晶物质
适合硅石及人造石英石
比较过去的处理方法﹐k5 人造石英石抛光浆是一种完全新颖的处理概念｡它是以新一代的纳米技术材料为主｡(起源于加硬铁器的纳米技术)
K5 人造石英石抛光浆是一种恒久的水晶剂﹐适合于室内外各种硅质材料如(石英石､麻石､硅性石材等)｡它含有的元素可以代替硅质材料的成份﹐因此在正常的状态下﹐可以融合在硅质材料结构中｡处理后可以有以下效果:
l 可将清洁表面污渍
l 增加原有光度及保持长久
l 高度的防污功能(降低吸水率﹐因此减低致污的可能性﹐减低保养次数､磨损及折旧的可能性)
l 增加防滑功能(增加磨擦力)
l 没有圈痕及保持原有外观
经K5 人造石英石抛光浆处理可大大减低石材的滑溜程度及黏附力增加至600%-700%｡
特性 水晶物质﹐适合硅石及石英石效能增加原有光度及增加防滑能力
适用范围 石英石､麻石､硅石等
使用方法 先将处理面清洁干净﹐将少量的K5 倒在地台上｡用地台机配合
3M 白色尼龙饼打磨抛光﹐直至本品干透及获得所需光度｡如有需要﹐可重复以上步骤｡
使用量 视乎石材种类﹐表面情况及所需光度而定｡
稳定性 储存于原装罐内﹐温度5 度– 35 度﹐可储存1 年｡
增加光度
将K5在光面意大利白麻石上处理﹐经用测光机测试显示光度增加35%
处理前= 65｡
处理后= 87
降低湿滑程度
根据测试﹐K5 含有防滑物质能在地台上形成防滑表面｡
经防滑测试比较﹐在光面意大利白麻石防滑系数由0.31 增加至0.60 (防滑系数0.5
以上为安全)｡
防滑系数一览表
μ0.00 –μ0.21 高度危险
μ0.22 –μ0.29 危险
μ0.30 –μ0.42 安全(有所保留)
μ0.43 –μ0.63 安全
μ0.64 以上十分安全
