楼板洞口封板处理措施.doc

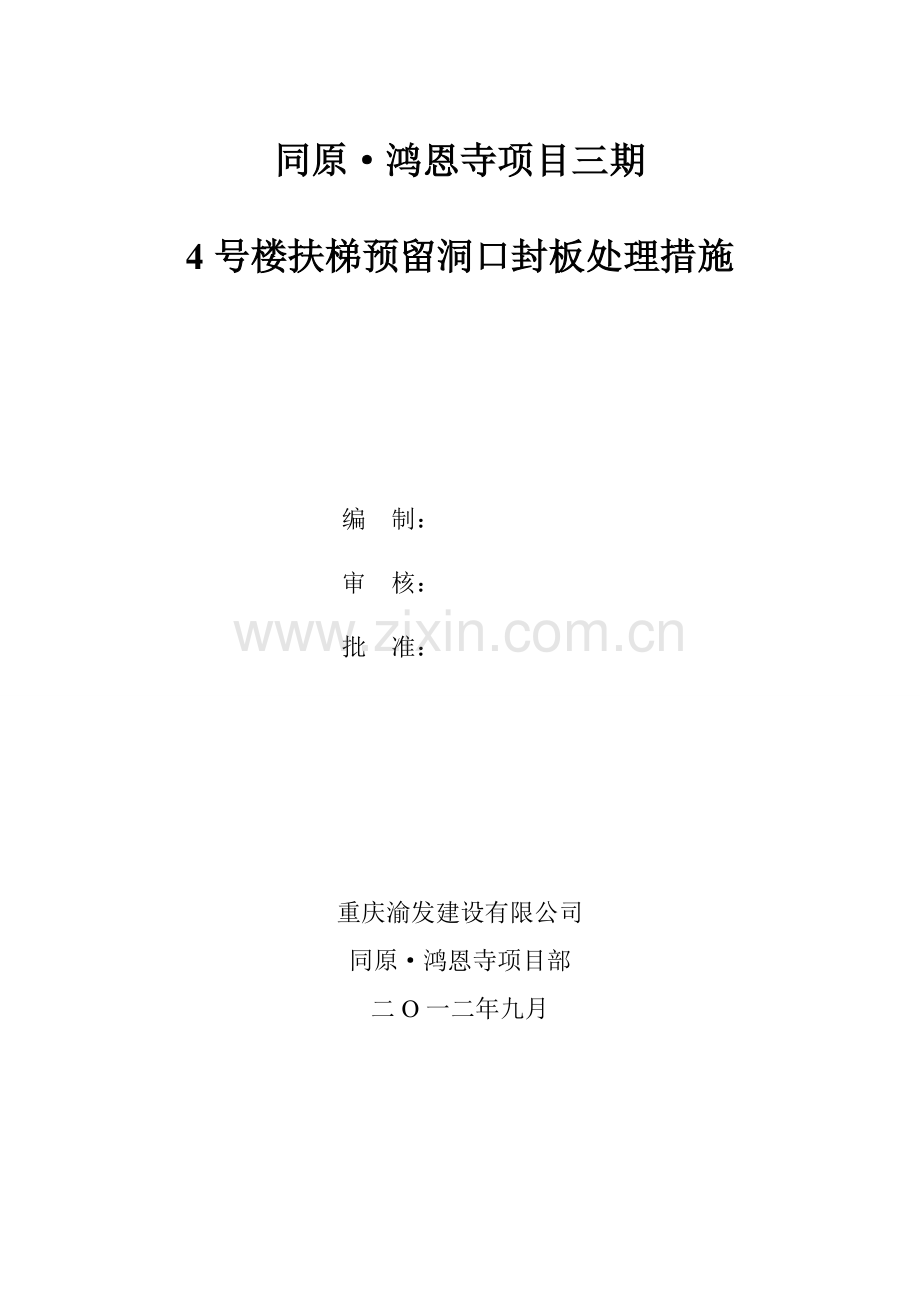

同原·鸿恩寺项目三期
4号楼扶梯预留洞口封板处理措施

编 制：
审 核：
批 准：

重庆渝发建设有限公司
同原·鸿恩寺项目部
二O一二年九月

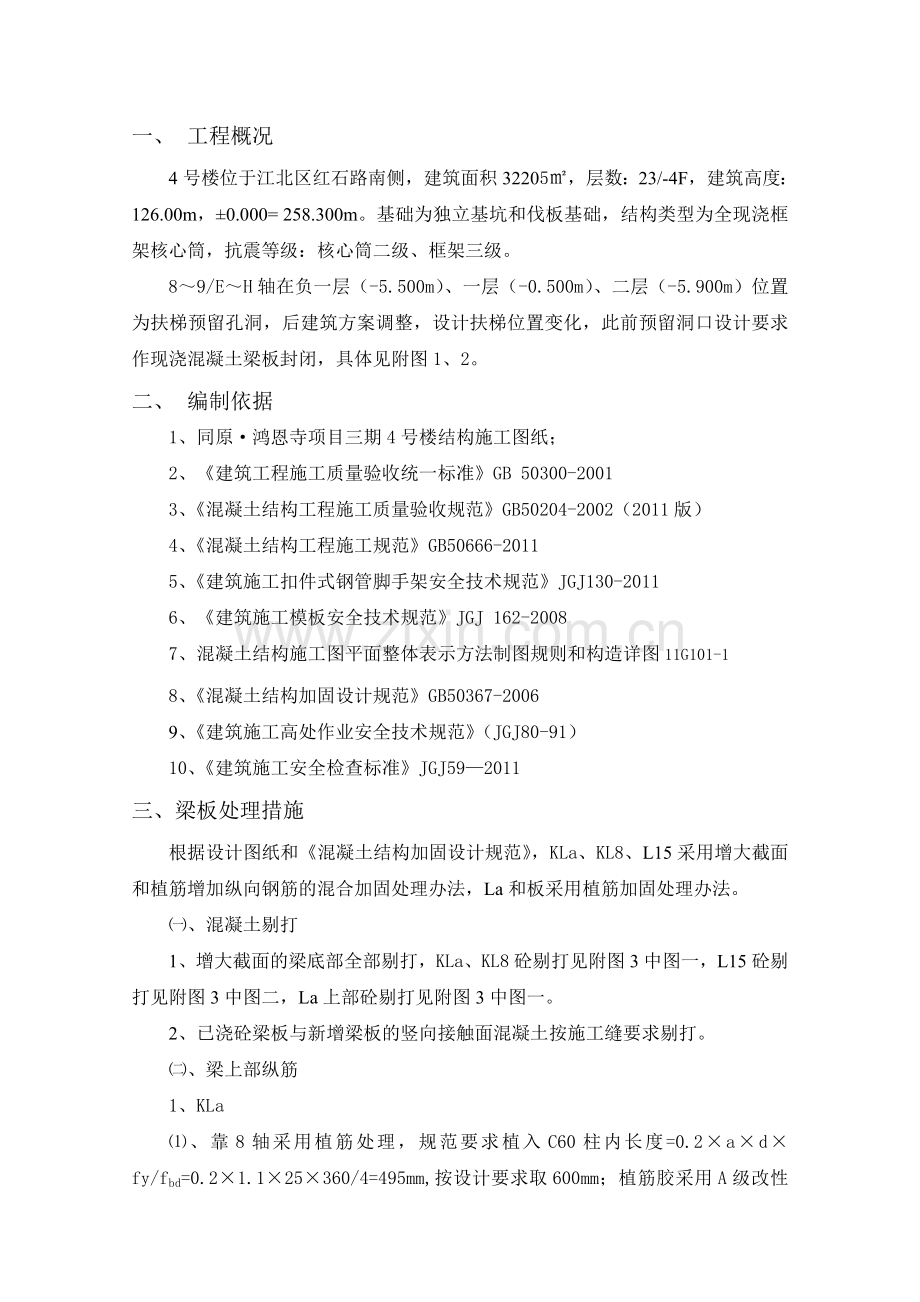

一、 工程概况
4号楼位于江北区红石路南侧，建筑面积32205㎡，层数：23/-4F，建筑高度：126.00m，±0.000= 258.300m。基础为独立基坑和伐板基础，结构类型为全现浇框架核心筒，抗震等级：核心筒二级、框架三级。
8～9/E～H轴在负一层（-5.500m）、一层（-0.500m）、二层（-5.900m）位置为扶梯预留孔洞，后建筑方案调整，设计扶梯位置变化，此前预留洞口设计要求作现浇混凝土梁板封闭，具体见附图1、2。
二、 编制依据
1、同原·鸿恩寺项目三期4号楼结构施工图纸；
2、《建筑工程施工质量验收统一标准》GB 50300-2001
3、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）
4、《混凝土结构工程施工规范》GB50666-2011
5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
6、《建筑施工模板安全技术规范》JGJ 162-2008
7、混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1
8、《混凝土结构加固设计规范》GB50367-2006
9、《建筑施工高处作业安全技术规范》（JGJ80-91）
10、《建筑施工安全检查标准》JGJ59—2011
三、梁板处理措施
根据设计图纸和《混凝土结构加固设计规范》，KLa、KL8、L15采用增大截面和植筋增加纵向钢筋的混合加固处理办法，La和板采用植筋加固处理办法。
㈠、混凝土剔打
1、增大截面的梁底部全部剔打，KLa、KL8砼剔打见附图3中图一，L15砼剔打见附图3中图二，La上部砼剔打见附图3中图一。
2、已浇砼梁板与新增梁板的竖向接触面混凝土按施工缝要求剔打。
㈡、梁上部纵筋
1、KLa
⑴、靠8轴采用植筋处理，规范要求植入C60柱内长度=0.2×a×d×fy/fbd=0.2×1.1×25×360/4=495mm,按设计要求取600mm；植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm。
⑵、靠9轴XL1处采用搭接处理，搭接长度L=1.6×35d=1400mm。
2、La
⑴、靠8轴采用植筋处理，规范要求植入C30梁内长度=0.2×a×d×fy/fbd=0.2×1×14×360/3.4=296.5mm,取310mm；植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径18mm。
⑵、靠9轴L27（L25）处采用搭接处理，搭接长度L=1.6×35d=784mm，取800mm。
3、Lb
靠E、H轴都采用植筋处理，规范要求植入C30梁内长度=0.2×a×d×fy/fbd=0.2×1×16×360/3.4=339mm,取350mm；植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径20mm。
㈢、梁下部纵筋
1、KLa
⑴靠8轴植筋处理同上部纵筋。
⑵靠9轴：上排钢筋与XL1处采用搭接处理，搭接长度L=1.6×35d=1400mm；下排钢筋靠10轴植筋处理，植筋长度按设计取600mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm；新增U型箍见下图：

梁增大截面加U形箍图
2、La下部纵筋处理同上部纵筋，植筋长度取380mm。
3、Lb下部纵筋处理同上部纵筋，植筋长度取380mm。
4、KL8
在E、G、H轴采用植筋处理，植筋长度按设计取600mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm；新增U型箍见上页梁增大截面加U型箍图。
5、L15
增加的4C25靠E、H轴采用植筋处理，植筋长度取380mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂；新增受力钢筋与原受力钢筋采用短筋焊接，短筋直径d=20，长度200mm，短筋间的中距500mm。

㈣、板钢筋
全部采用植筋处理，植筋长度120mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径10mm。
㈤、混凝土浇筑
混凝土采用塔机垂直运输，人工楼层水平运输，浇筑方式按照主体结构方法进行。
㈥、模板
1、 KLa、KL8、L15、La伸入L25（L27）段的模板支撑见附图3。
2、 其余梁板模板支撑和架体搭设按照主体结构施工的方法进行。
3、 模板拆除必须待混凝土强度达到设计强度的100%后才允许作业。
