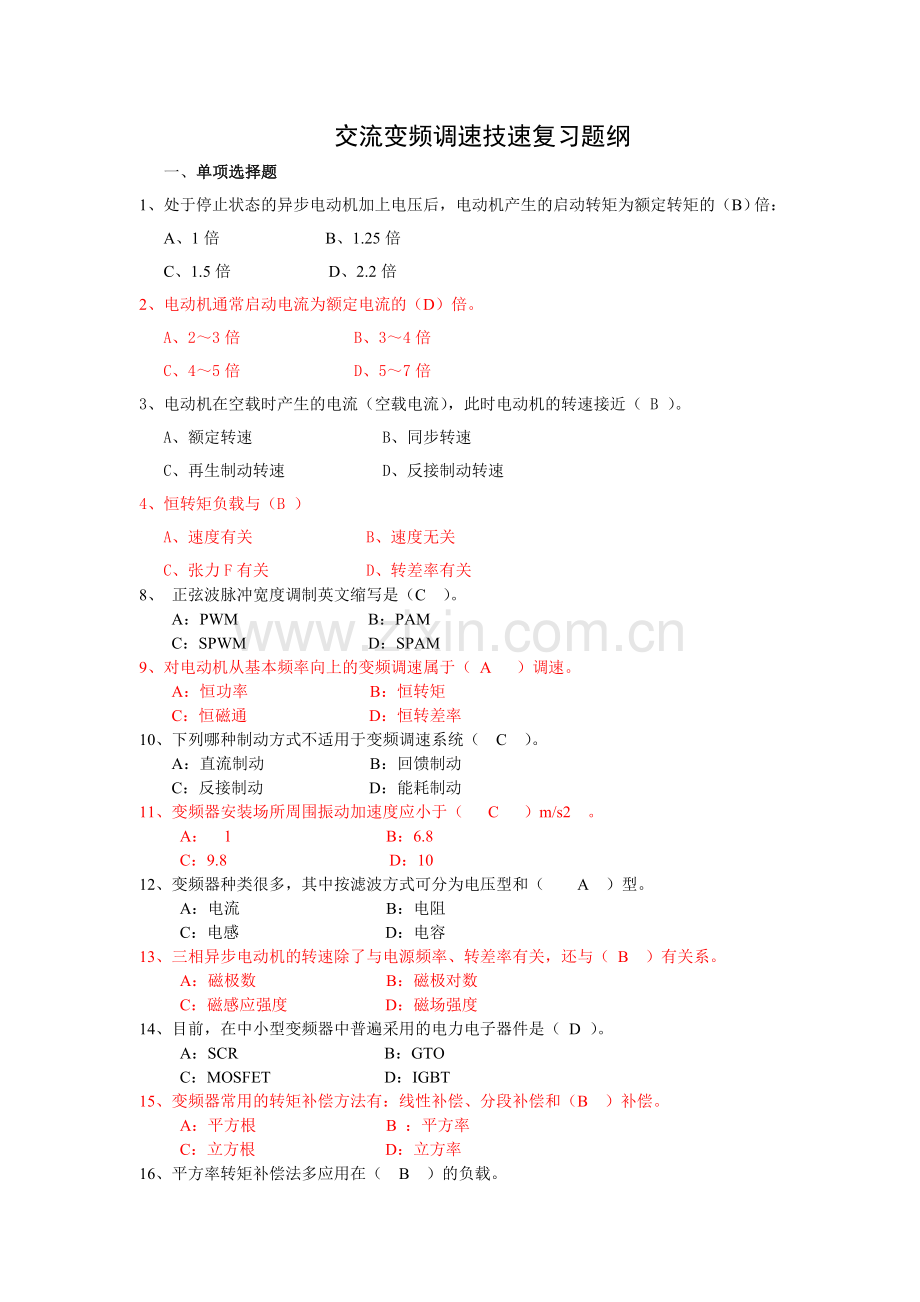

交流变频调速技速复习题纲
一、 单项选择题
1、处于停止状态的异步电动机加上电压后，电动机产生的启动转矩为额定转矩的（B）倍：
A、1倍 B、1.25倍
C、1.5倍 D、2.2倍
2、电动机通常启动电流为额定电流的（D）倍。
A、2～3倍 B、3～4倍
C、4～5倍 D、5～7倍
3、电动机在空载时产生的电流（空载电流），此时电动机的转速接近（ B ）。
A、额定转速 B、同步转速
C、再生制动转速 D、反接制动转速
4、恒转矩负载与（B ）
A、速度有关 B、速度无关
C、张力F有关 D、转差率有关
8、 正弦波脉冲宽度调制英文缩写是（C ）。
A：PWM B：PAM
C：SPWM D：SPAM
9、对电动机从基本频率向上的变频调速属于（ A ）调速。
A：恒功率 B：恒转矩
C：恒磁通 D：恒转差率
10、下列哪种制动方式不适用于变频调速系统（ C ）。
A：直流制动 B：回馈制动
C：反接制动 D：能耗制动
11、变频器安装场所周围振动加速度应小于（ C ）m/s2 。
A： 1 B：6.8
C：9.8 D：10
12、变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。
A：电流 B：电阻
C：电感 D：电容
13、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。
A：磁极数 B：磁极对数
C：磁感应强度 D：磁场强度
14、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。
A：SCR B：GTO
C：MOSFET D：IGBT
15、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（B ）补偿。
A：平方根 B ：平方率
C：立方根 D：立方率

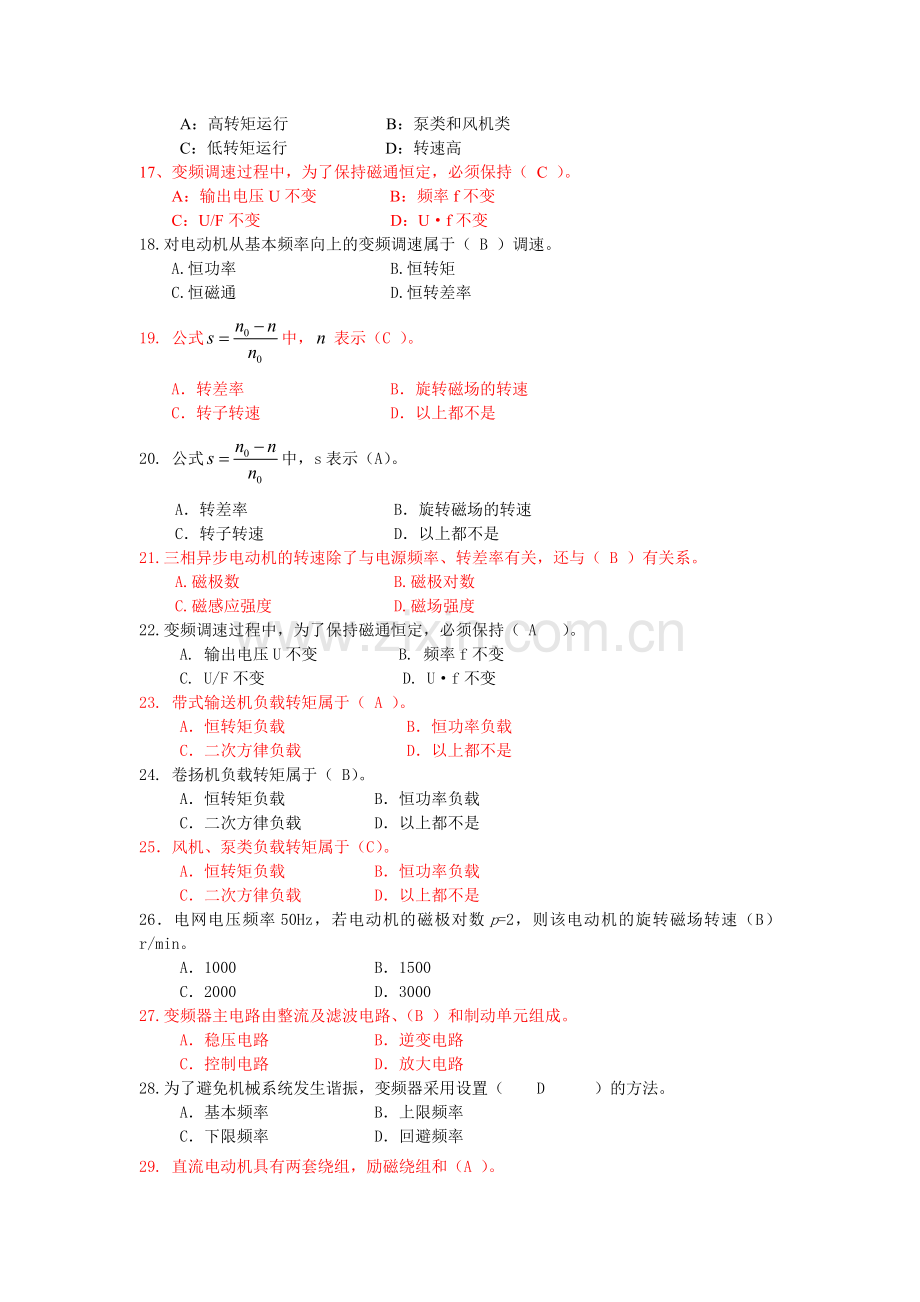

16、平方率转矩补偿法多应用在（ B ）的负载。
A：高转矩运行 B：泵类和风机类
C：低转矩运行 D：转速高
17、变频调速过程中，为了保持磁通恒定，必须保持（ C ）。
A：输出电压U不变 B：频率f不变
C：U/F不变 D：U·f不变
18.对电动机从基本频率向上的变频调速属于（ B ）调速。
A.恒功率 B.恒转矩
C.恒磁通 D.恒转差率
19. 公式中，表示（C ）。
A．转差率 B．旋转磁场的转速
C．转子转速 D．以上都不是
20. 公式中，s表示（A）。
A．转差率 B．旋转磁场的转速
C．转子转速 D．以上都不是
21.三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。
A.磁极数 B.磁极对数
C.磁感应强度 D.磁场强度
22.变频调速过程中，为了保持磁通恒定，必须保持（ A ）。
A. 输出电压U不变 B. 频率f不变
C. U/F不变 D. U·f不变
23. 带式输送机负载转矩属于（ A ）。
A．恒转矩负载 B．恒功率负载
C．二次方律负载 D．以上都不是
24. 卷扬机负载转矩属于（ B）。
A．恒转矩负载 B．恒功率负载
C．二次方律负载 D．以上都不是
25．风机、泵类负载转矩属于（C）。
A．恒转矩负载 B．恒功率负载
C．二次方律负载 D．以上都不是
26．电网电压频率50Hz，若电动机的磁极对数p=2，则该电动机的旋转磁场转速（B）r/min。
A．1000 B．1500
C．2000 D．3000
27.变频器主电路由整流及滤波电路、（B ）和制动单元组成。
A．稳压电路 B．逆变电路
C．控制电路 D．放大电路
28.为了避免机械系统发生谐振，变频器采用设置（ D ）的方法。
A．基本频率 B．上限频率
C．下限频率 D．回避频率
29. 直流电动机具有两套绕组，励磁绕组和（A ）。
A．电枢绕组 B．它励绕组
C．串励绕组 D．以上都不是
30. （A ）控制比较简单，多用于通用变频器，在风机、泵类机械的节能运转及生产流水线的工作台传动等。
A． B．转差频率
C．矢量控制 D．直接转矩
31. 异步电动机的两套绕组是定子绕组和（A ）。
A．电枢绕组 B．它励绕组
C．串励绕组 D．转子绕组

二、 填空题
1、在基频以下调速时，电动机调速具有 恒转矩 特性。
2、交—直—交变频器称为 间接变频器
3、交—交变频主要优点是没有中间环节 变换效率高 ，
交—交变频主要缺点是连续可调的 频率范围窄
4．某电动机在变频运行时需要回避17～23 Hz之间的频率，那么应设定回避频率值为__20Hz____，回避频率的范围为_3Hz __。
5．变频调速过程中，为了保持磁通恒定，必须保持 U/F=常数
6．变频调速系统中禁止使用 反接 制动。
7．变频器的PID功能中，P指 比例 ，I指 积分 ，D指 微分 。
8．为了避免机械系统发生谐振，采用设置 回避频率 的方法。
9．变频器的加速时间是指 从0hz上升到最高频率所需 的时间；减速时间 是指 从最高频率下降到0hz所需的时间
10．SPWM是 正弦波脉冲宽度调制 的英文缩写。
11．输出电磁滤波器安装在变频器和电机之间。抑制变频器输出侧的 谐波电压 。
12.目前在中小型变频器中,应用最多的逆变元件是 IGBT 电压调制方式为 正弦波脉冲宽度 调制SPWM .
13．三相鼠笼交流异步电动机主要有 变频 、 变转差率 、 变极 三种调速方式
14．基频以 下 调速属于恒转矩调速，基频以 上 调速属于弱磁恒功率调速。
15. 基频以下调速时，变频装置必须在改变输出 频率 的同时改变输出 电压 的幅值。
16．变频器输出侧的额定值主要是输出 电压 、电流 、 容量 、配用电动机容量和超载能力。
17. 变频器的频率指标有频率 范围 、频率 精度 、频率 分辨率
18．变频器的外接频率模拟给定分为 电压 控制、 电流 控制两种。
19.通用变频器的电气制动方法，常用的有三种 直流 制动、 制动单元/制动电阻 制动、整流回馈 。
20.U/f 控制方式的变频器主要用于 风机 、 水泵 、 运输传动 等无动态指标要求的场合。
21.变压器的控制方式主要有 U/F 控制、 矢量控制 控制、 直接转矩 控制
22. 变频器具有 过电流 保护、电动机过载 保护、 过电压 保护、瞬间停电保护和欠压保护 的处理。

三、判断题
( √ )1.电压型变频器多用于不要求正反转或快速加减速的通用变频器中。
( √ )2.电流型变频器适用于频繁可逆运转的变频器和大容量的变频器中。
( √ )3. 变频器调速主要用于三相笼型异步电动机。
( √ )4.电磁转矩的基本公式为
( √ )5.交-交变频广泛应用于大功率三相异步电动机和同步电动机的低速变频调速。
( × )6.PWM脉宽调制型变频，是靠改变脉冲频率来控制输出电压。
( √ )7.起重机属于恒转矩类负载。
( √ )8.变频器矢量控制模式下，一只变频器只能带一台电动机。
( √ )9.直接转矩控制是直接分析交流电动机的模型，控制电动机的磁链和转矩。
( √ )10.变频器基准频率也叫基本频率
( √ )11.起动频率是指电动机开始起动的频率。
( √ )12.PID控制是闭环控制中的一种常见形式。
( √ )13.变频器内部装有冷却风扇上下左右与相邻的物品和挡板必须保持足够的空间。
( × )14.变频器与电动机之间的连接线越长越好。
( √ )15.变频器系统的调试遵循原则“先空载、继轻载、重载”。
( √ )16.风机变频调速参数设置，上限频率不应超过额定频率。

四、简答题（本大题共3小题，每小题3分,共21分）
1、变频器所需负载的主要类型有哪些？各负载类型的机械特性及功率特性是怎样的？
答：变频器所带负载的主要类型有：
恒转矩类负载：其机械特性为转矩恒定，其功率特性为功率正比于转速n。
恒功率类负载：其机械特性为功率恒定，其转矩特性为转矩反比于转速n。
风机泵类负载：其机械特性为转矩TL正比于转速n的平方，其功率特性为功率正比于转速n的三次方，
2、变频调速系统的组成部分有哪些？构建变频调速系统有哪两个方面的基本要求？
答：变频调速系统的组成部分主要有电源、变频器、电动机及负载，辅助环节有测量反馈（含传感器）及控制电路等。
构建变频调速系统有以下两个方面的基本要求：
（1）在机械特性方面的要求；
（2）在运行可靠性方面的要求。
3、通用变频器什么时候需要使用热继电器？
答：通用变频器都具有内部电子热敏保护功能，不需要热继电器保护的电动机，但这应在10 HZ下或60HZ以上连续运行时。一台变频器驱动多台电动机时，应考虑使用热继电器。

4、试简述恒转矩类负载，在构成变频调速系统时，电动机和变频器的选择要点？
答：对恒转矩负载来说，在构建变频调速系统时，必须注意工作频率范围，调整范围和负载转矩的变化范围能否满足要求，以及电动机和变频器的选择。
5.变频器产品正在向哪三个方面发展？
答：（1）多功能与高性能（2）小型化（3）大容量、高启动转矩、具有环保功能
6. 变频器的保护功能有哪些？
答：过电流保护、电动机过载保护、过电压保护、欠电压保护和瞬间停电的处理。

7. 变频器主电路中安装的断路器有什么作用？
答：主要有隔离和保护作用
8. 电动机拖动系统由哪些部分组成？
答：由控制系统、电动机、传动机构、生产机械等组成。
9.当电动机的额定电压选定后，主要根据什么选取变频器容量?
答：变频器的输出电流。
10．为什么要把变频器与其他控制部分分区安装？
答：避免变频器工作时的电磁干扰
11. 为什么变频器的信号线、输出线采用屏蔽电缆安装？
答：防止干扰信号串入、抑制电流谐波。
12. 如果变频器的加、减速时间设为0，起动时会出现什么问题？
答：升速时间过短容易产生过电流，而降速时间过短容易过电压。

五、综合题（论述题、计算题、画图题等）
1. 如图所示为FR-S540变频器的主回路端子接线图，请将主回路各端子的名称填入所给表格中。

2. 请完成交-直-交变频器的主电路图。

答案：

3.请参照变频器FR-S540面板给定频率示意图，叙述用操作面板完成变频器30HZ运行频率的调试步骤。
（1）按( ) 键, 进入监示器、频率设定模式
（2）按 （ ） 键, 确认变频器为PU操作模式
（3）拨动（ ）旋钮, 显示希望设定的频率30HZ
（4）按（ ）键,完成设定频率
(5) 按（ ）按钮, 启动电机
（6）按STOP/RESET键,变频器停止运行

答案：
（1）按(MODE) 键, 进入监示器、频率设定模式
（2）按( PU/EXT) 键, 确认变频器为PU操作模式
（3）拨动(设定用)旋钮, 显示希望设定的频率30HZ
（4）按(SET)键,完成设定频率
(5) 按(RUN)按钮, 启动电机
（6）按(STOP/RESET)键,变频器停止运行
4. 如图所示为FR-S540变频器的控制回路端子接线图，请将控制回路各输入端子的名称填入所给表格中。

5.完成变频器接线图（通过外部端子进行频率设定，STF实现STR正反转启动）

答案：

6.请完成电动机拖动系统的组成框图。

答案：
