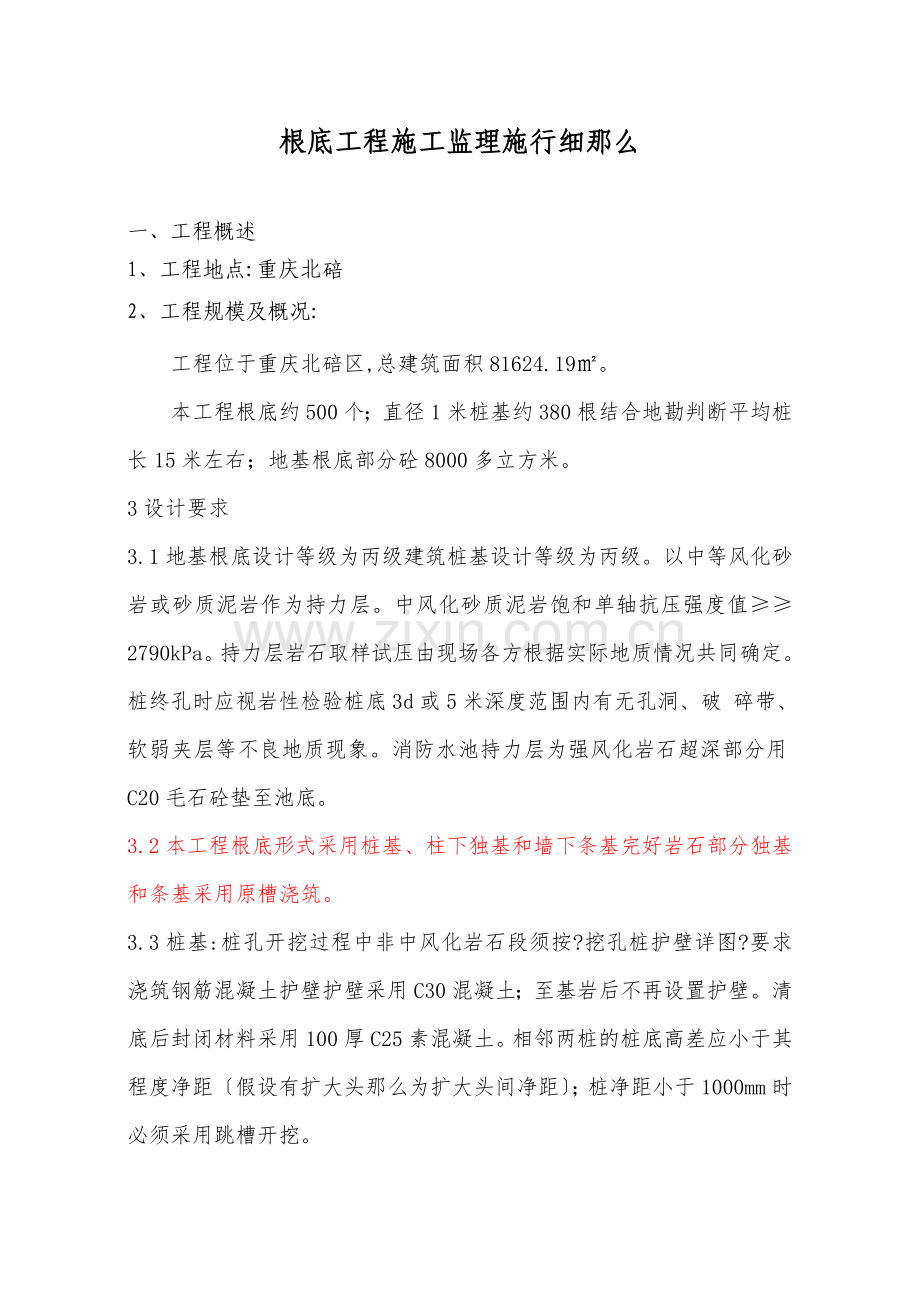

根底工程施工监理施行细那么

一、工程概述
1、工程地点:重庆北碚
2、工程规模及概况:
工程位于重庆北碚区,总建筑面积81624.19㎡。
本工程根底约500个；直径1米桩基约380根结合地勘判断平均桩长15米左右；地基根底部分砼8000多立方米。
3设计要求
3.1地基根底设计等级为丙级建筑桩基设计等级为丙级。以中等风化砂岩或砂质泥岩作为持力层。中风化砂质泥岩饱和单轴抗压强度值≥≥2790kPa。持力层岩石取样试压由现场各方根据实际地质情况共同确定。桩终孔时应视岩性检验桩底3d或5米深度范围内有无孔洞、破 碎带、软弱夹层等不良地质现象。消防水池持力层为强风化岩石超深部分用C20毛石砼垫至池底。
3.2本工程根底形式采用桩基、柱下独基和墙下条基完好岩石部分独基和条基采用原槽浇筑。
3.3桩基:桩孔开挖过程中非中风化岩石段须按?挖孔桩护壁详图?要求浇筑钢筋混凝土护壁护壁采用C30混凝土；至基岩后不再设置护壁。清底后封闭材料采用100厚C25素混凝土。相邻两桩的桩底高差应小于其程度净距〔假设有扩大头那么为扩大头间净距〕；桩净距小于1000mm时必须采用跳槽开挖。
3.4柱下根底和墙下条形根底:根底的实际深度结合根底高度和嵌岩深度综合.遇到根底超深的情况超深部分采用与根底混凝土等级一样的素混凝土浇筑。墙、柱预留插筋的数量、位置、规格应与相应位置竖向配筋一样锚入根底内应不少于40d设置定位箍筋三道分别置于基顶面以下100mm处插筋下端处及其中间位置插筋伸出根底顶面长度参见03G101-1。未注明的垫层采用100厚C15混凝土每边宽出50mm。
3.5材料:桩、独基、条基、基梁、承台、桩、挡墙、水池砼均为C30。 挡墙(DQ1、DQ2)为 C30挡墙(DQ3)为C40。钢筋保护层：桩50mm基梁、承台 40mm。挡墙：室外50mm室内20mm。
3.6地下室挡墙及水池墙体、底板的砼抗渗等级为P6砼内掺入ZY微膨胀剂混凝土限制膨胀率≥0.025。地下室挡墙每30m左右设置一道膨胀加强带加强带采用C35砼可以连续浇筑混凝土限制膨胀率“0.025。在全部施工缝处用BW-96型止水条处理以防渗漏。挡墙墙背为岩石区时,挡墙砼宜原槽浇筑；挡墙墙背为回填区时,墙背后填200厚片石滤水层滤水层后填土需逐层回填压实压实度不小于0.94内摩擦角不小于30°。水池底板座落于强风化岩层上。相邻根底基底高差不得大于其程度净间距。
3.7防雷接地作法详电专业图纸根底中预留、预埋道及洞口详各专业施工图。
3.8室内采用素土回填回填土压实系数不小于0.94。
3.9排水沟与独基或桩基冲突时将排水沟根据实际情况移位。当桩间拉梁和地沟冲突时将拉梁标高降至地沟标高处。
二．编制根据
1、本工程已经批准的监理规划。
2、、行业、企业和地方、、规程和规定。
3、本工程设计及施工图。
4、工程施工承包合同。
5、工程建立监理委托合同。
6、本工程已经审批的施工组织设计。
三.施工前准备阶段工作
1监理工程部在根底工程施工开工前必须审核以下资料：
表一：根底工程的施工准备报审表
序
审核工程
是否具备
合格
不合格
备注
1
工程的地勘

2
根底工程施工图

3
施工图会审纪要

4
根底监理施行细那么

5
旁站监理细那么

6
桩位分布图

7
挖孔桩施工控制图

8
工程量统计表

9
施工方案

10
施工答应证

11
建筑物放线

12
放线测量复核

13
岩芯取样分布图

14
根底分部工程
开工申请表

15

审核结果：

总〔专业〕监理工程师：
年 月 日

2、资源准备
（1） 主要工程量方案
楼栋
柱基(个)
桩基(根)
承台(个)
钢筋(吨)
砼(立方)
1-1#楼
220
25
16
35
700
1-2#楼
220
25
16
35
700
2#楼
8
120
30
95
3500
3#楼
0
110
5
95
3000
4#楼
0
85
0
75
2500
5#楼
15
35
0
35
700

四、施工过程监理
1、进度控制
(1)根据审定的施工组织设计的进度方案对根底部分施工方案中的工作要求施工进展量化处理编写根底部分施工的进度控制方案〔必须采用横道图形式便于与实际进度比拟〕。
(2)在实际施工过程中根据每天施工的完成量在挖孔桩施工控制图对各挖孔桩〔柱基〕的深度分别用不同的颜色进展标识。
(3)按周对实际完成量和实际进度进展统计并在进度控制方案的横道图上进展标识。
(4)对方案进度与实际进度进展比拟、分析以便要求施工在劳动力组织、工艺技术、作业面穿插等进展调整对工程施工进度进展有效控制。
(5)严格执行工序报验制度根据工程合同约定条款和监理技术的及时对根底工程施工中的各阶段性分项工程、中间隐蔽工程进展检查和验收并将相应时间节点标注在进度控制方案的横道图上。
2、质量控制
(1)对施工人力、材料、设备配置的数量及合理性的审查；对施工组织设计及施工方案〔措施〕及各级质保体系的审查确认；
(2)对施工过程中各工序、隐蔽工程等工艺操作是否按、设计图纸及施工方案进展施工的检查认定在相应的工序报验单上签署评定。
(3)在施工过程中的施工质量进展平行检〔抽〕查和跟踪检查；严格按监理日志封页的要求的内容填写监理日志对砼浇筑过程等进展旁站监理必须严格按要求化的填写旁站监理记录表。
(4)对完成的分项工程进展实测、实量、记录数据根据根底工程施工的质量对其进展评定验收。〔含工序、隐蔽工程〕分项工程质量控制的根本程序：
1〕承包自检合格后向专业监理工程师报验。
2〕专业监理工程师审核资料、现场验收。
3〕检验合格专业监理工程师签认后承包可进入下道工序施工。
(5)按设计要求和施工规定对施工过程中的材料的检查确认对原材料、构配件、工程设备及混凝土、砂浆配合比与试配的审查对根底承载力进展岩芯见证取样对原材料及混凝土进展见证取样。
(6)配合业主及法定检测机构对桩进展动态检测；
(7)整理技术资料、数据、监理资料审核施工工程技术。
(8)根据监理ISO9002〔2000版〕做好监理工程理效劳的质量记录。
3、控制
(1)根据施工合同有关条款、设计、地堪、根底施工图等对根底工程工程的造价目的进展和风险分析确定该控制目的。
(2)严格控制设计变更从造价、工程的构造功能要求、质量和工等方面审查工程变更的方案提出监理的合理化建议与建立、承包商协商确定工程变更的价款。
(3)按施工合同约定的工程量计算规那么对根底分部工程的桩深度、土质成分、桩护壁进展计量零星土石方收方。
(4)未经监理人员质量验收合格的工程量及不符合施工合同规定的工程量应回绝计量和该部分的工程款支付申请。
(5)及时搜集、整理有关的施工和监理资料为处理索赔提供证据；
(6)及时按施工合同的有关规定进展开工结算并应对开工结算的价款总额与业主、承包商进展协商。
(7)建立工程工程的月完成工程量和工作量统计表对实际完成量与方案完成量进展比拟、分析制定调整措施并应在监理月报中向业主。
五、根底工程分部验收过程
1、在根底工程验收前应对根底工程的质保资料隐检资料、自检资料进展逐一核查。
2、根底工程验收必须具备以下资料：
1〕工程地勘、根底施工图、图纸会审纪要设计变更。
2〕经审批的施工组织设计施工方案及执行中的变更情况。
3〕根底测量放线图包括工程根底复核签证单。
4〕根底质量检查报验资料〔单孔报验资料〕。
5〕单桩检测。
6〕根底开工图。
4.3根底工程验收由总监理工程师主持汇同地勘、设计、质监、业主、施工、监理方共同参加验收。
附录一：根底工程施工的质量
一、人工挖孔灌注桩根底
1、质量
（1） 主控工程
1〕灌注桩用的原材料混凝土强度必须满足设计要求和施工规定。试块应在浇灌地点制作试块组数应按规定留置。检查材料合格证和试验。
2〕桩孔直径、嵌岩深度及岩石抗压强度必须到达设计要求。沉渣或虚土厚度严禁大于规定。
3〕浇灌混凝土的实际量不得少于计算量配合比计量准确。
4〕桩位中心和标高必须符合设计要求和施工的规定。
5〕浇灌后的桩顶及浮浆处理必须符合设计要求和施工的规定。
（2） 允许偏向工程〔见表 2 〕
人工挖孔灌注桩允许偏向表
项次
工程
允许偏向值〔mm〕
检验
1
桩位〔中心〕轴线
50
吊线尺量检查
2
桩垂直度
0.5
吊中心线检查
3
桩身直径
±50
尺量检查
4
桩底标高
±10
水准仪引测
5
护壁混凝土厚度
±20
尺量检查
6
钢筋笼直径
±10
7
钢筋笼长度
±100
8
主筋间距
±10
9
箍筋间距
±20
2、应注意的质量问题
〔1〕垂直偏向大：桩孔垂直度超偏向由于开挖过程未按每挖一节即吊线坠核查桩井的垂直度致使挖完以后垂直度超偏向。必须每挖完一节即根据井上口护壁上的轴线中心线吊坠用尺杆测定修边使井壁圆弧保持上下顺直。
〔2〕孔壁垮塌：因桩位土质不好或地下水渗出造成孔壁土体塌落开挖前应掌握现场土质情况错开桩位开挖随时观察土体松动情况必要时可在塌孔处用砌砖封堵操作进程要紧凑不留间隔空隙防止塌孔。
〔3〕井底残留虚土太多：成孔、修边以后有大量虚土存积在井底未认真去除。挖到规定深度以后除认真去除虚土外放好钢筋笼之后再检查一次必须将孔底的虚土去除干净必要时用水泥砂浆或混凝土封底。
〔4〕孔底积水过多：成孔以后孔底积水开挖过程采取的排水措施不当渗出的地下水积聚在井底。地下水位高、渗出量大的地区应采取降水措施将地下水位降低到桩底以下然后开挖。少量积水浇灌时首盘可采用半干硬性混凝土。
〔5〕混凝土振捣不实：由于桩身混凝土浇灌、振捣操作条件具有一定难度未采取有效的辅助振捣措施造成桩身混凝土松散不实空洞、缩颈、夹土等现象应在混凝土浇灌、振捣操作前进展技术交底坚持分层浇注、分层振捣、连续作业。分层浇注厚度一节护壁的高度为宜必要时用铁、竹竿、钢筋钎人工辅助插捣以补充机械振捣的缺乏。
〔6〕钢筋笼扭曲变形：钢筋笼加工制作点焊不牢未采用支撑加强筋运输吊放时易产生变形、扭曲。钢筋笼应在专用平台上加工。主筋与箍筋点焊要结实支撑加强要可靠吊运要竖直使其平稳放入井中保持骨架完好。
二、现浇桩基承台及拉〔地〕梁
1、质量
〔1〕钢筋分项工程
1〕主控工程
（a） 钢筋的品种、质量和焊条的牌、性能必须符合设计要求和有关的规定；进口钢筋焊接前必须进展化学成分检验和焊接试验符合有关规定前方可焊接；
（b） 钢筋外表必须清洁如有颗粒状或片状老锈经除锈后留有麻点的钢筋严禁按原规格使用；
（c） 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求和施工的规定；
（d） 焊接接头机械性能试验结果必须符合钢筋焊接施工及验收的规定。
2〕一般工程
（a） 绑扎钢筋的缺扣、松扣数量不超过绑扣数的10且不应集中；
（b） 弯钩的朝向应正确绑扎接头应符合施工的规定塔接长度均不小于规定值；
（c） 用I级钢筋制作的箍筋其数量符合设计要求弯钩的角度和平直长度应符合施工的规定；
（d） 对焊接头无横向裂纹和烧伤焊接均匀。接头处弯折不大于4°接头处钢筋轴线位移不得大于0.1d且不大于2mm；
（e） 电弧焊接头焊缝外表平整、无凹陷、焊瘤、接头处无裂纹、气孔、焊渣及咬边。接头处绑条沿接头中心线的纵向位移不得大于0.5d且不大于3mm；接头处钢筋的轴线位移不大于0.1d且不大于3mm；焊缝厚度不小于0.05d；焊缝宽度不小于0.05d；焊缝长度不小于0.5d；接头处弯折不大于4°。
3〕允许偏向工程

钢筋安装及预埋件位置允许偏向
项次
项 目
允许偏向〔mm〕
检查
1
骨架的宽度、高度

±5
尺量检查
2
骨架的长度

±5
3
箍筋构造筋间距
焊接
±10
尺量连续三档取其值
绑扎
±20
4
受力钢筋
间距
±10
尺量两端、中间各一点取值
排距
±5
5
钢筋弯起点位移

20
尺量检查
6
焊接预埋件
中心线位移
5
程度高差
+3
0
7
受力钢筋保护层
根底
±10
（3） 模板分项工程
1〕主控工程
〔a〕模板及其支架必须具有足够的强度、刚度和稳定性；其支架的支承部分有足够的支承面积；
〔b〕安装在基土上基土必须坚实并有排水措施。
2〕一般工程
〔a〕模板接缝处接缝的宽度不应大于1.5mm。
〔b〕模板与混凝土的接触面应去除干净并涂隔离剂。
3〕允许偏向工程
桩基承台、梁模板安装和预埋件允许偏向
项次
项 目
允许偏向值〔mm〕
检查
1
轴线位移
5
尺量检查
2
标 高
±5
水准仪或拉线检查
3
截面尺寸
±10
尺量检查
4
相邻两板外表上下差
2
直尺和尺量检查
5
外表平整度
5
2m靠尺和塞尺检查
6
预埋钢板中心线位移
3
拉线和尺量检查
7
预埋预留孔中心线位移
3
8
预埋螺栓
中心线位移
2
外露长度
+10
0
9
预留洞
中心线位移截面尺寸
10
+10
0
（4） 混凝土分项工程
1〕主控工程
〔a〕混凝土所用的水泥、水、骨料、外加剂等必须符合施工和有关规定。
〔b〕混凝土的配合比、原材料的计量、搅拌、养护和施工缝处理必须符合施工的规定。
〔c〕评定混凝土强度等级的试块必须按?混凝土强度检验评定?〔GB/T50107-2021〕的规定取样、制作、养护和试验其强度必须符合施工的规定。
（e） 对设计不允许有裂缝的构造严禁出现裂缝；设计允许出现裂缝的构造其裂缝宽度必须符合设计要求。
2〕一般工程
〔a〕混凝土应振捣实蜂窝麻面外表缺陷已修整无孔洞。
〔b〕任何一根主筋均不得有露筋。
〔c〕无缝隙无夹渣层。
3〕允许偏向工程
桩基承台、梁混凝土工程允许偏向
项次
项 目
允许偏向值〔mm〕
检查
1
轴线位移
10
经纬仪检查
2
标 高
±10
水准仪或拉线检查
3
截面尺寸
+15
-10
尺量检查
4
外表平整度
8
2m靠尺和塞尺检查
5
预埋钢板中心线位移
10
尺量检查
6
预留、预留孔中心线位移
5
7
预埋螺栓中心线位移
5
8
预埋洞中心线位移
15
2、应注意的质量问题
〔1〕蜂窝、露筋：由于模板拼装不严、混凝土漏浆造成蜂窝；振捣不按工艺操作造成振捣不实或缺少块造成露筋；
〔2〕缺棱、掉角：配合比不准、搅拌不均匀或拆模过早、养护不够都会致使混凝土棱角损伤。
〔3〕偏向过大：支模的支撑、卡子、拉杆间距过大或不结实混凝土部分浇注过高或振捣时间过长都会造成混凝土鼓肚、错台等缺陷。
〔4〕插铁钢筋位移：插铁固定不结实振捣棒或塔吊料斗碰撞钢筋致使钢筋位移。
〔5〕当承台梁采用支模浇灌时承台梁侧面应按设计要求回填夯实。
三、柱下根底
1、质量
〔1〕主控工程
1〕根底用的原材料、混凝土强度必须满足设计要求和施工规定。试块应在浇灌地点制作试块组数应按规定留置。检查材料合格证和试验。
2〕基坑几何尺寸、嵌岩深度和岩石抗压强度必须到达设计要求。
3〕浇注的混凝土配合比计量准确。
4〕根底轴线和标高必须符合设计要求和施工的规定
〔2〕允许偏向工程
柱基允许偏向表
项次
项 目
允许偏向值〔mm〕
检验
1
根底〔中心〕轴线
50
经纬仪检查
2
基底标高
±10
水准仪引测
3
基底尺寸
±10
尺量检查
2、钢筋、混凝土及模板分项工程〔详现浇桩基承台及拉〔地〕梁部分〕
人工挖孔桩成孔检查记录
序
桩自编
桩
型
桩经
地貌
标高
护壁
高度
桩顶
标高
桩底
标高
组成成分
嵌岩深度
持力层
垂直度偏向?％?
扩大头
D〔m〕
L〔m〕
孔深
土层
松次石
普坚石
设计
实际
岩性
岩性
承载力
直径
深度

基 础 分 部

监
理
细
那么

审批
编制

工程现场监理部
