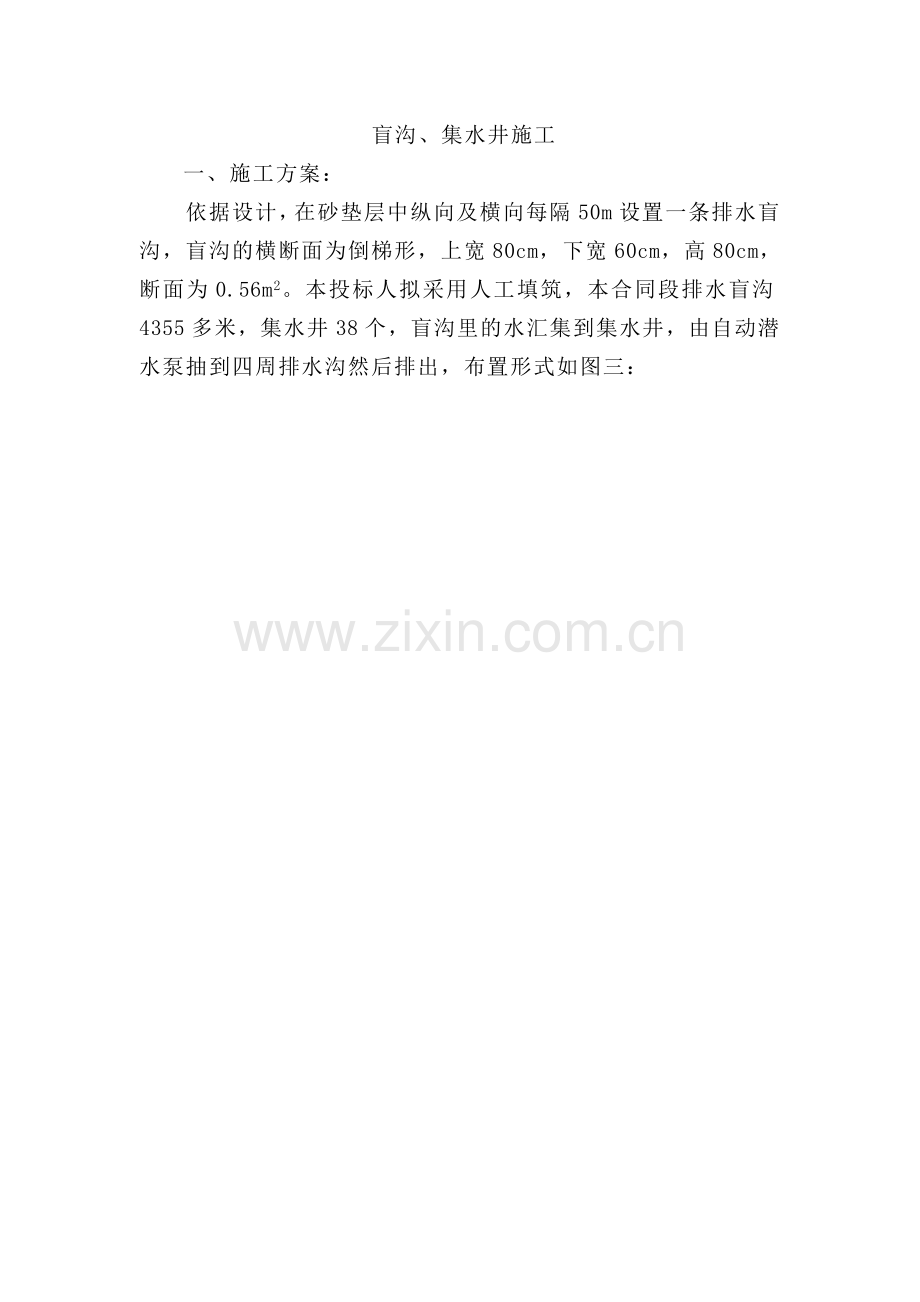

盲沟、集水井施工
一、施工方案：
依据设计，在砂垫层中纵向及横向每隔50m设置一条排水盲沟，盲沟的横断面为倒梯形，上宽80cm，下宽60cm，高80cm，断面为0.56m2。本投标人拟采用人工填筑，本合同段排水盲沟4355多米，集水井38个，盲沟里的水汇集到集水井，由自动潜水泵抽到四周排水沟然后排出，布置形式如图三：

图三：盲沟及集水井布置形式图
二、施工盲沟技术要求
盲沟在砂垫层平整后挖沟铺设；盲沟内充填3-5cm级配碎石，含泥量不大于3%；外侧用无纺透水性土工布包裹。无纺土工布选用面积重200g/m2 断裂延伸率≥40%，渗透系数≥2×10-2cm/s，CBR顶破强度≥1.8KN/m，抗拉强度≥10KN/m的标准土工布。其技术要求如下：
1、 在施工盲沟时应采用3-5cm级配碎石，应严格控制碎石级配。
2、 盲沟的开挖应分段进行，应开挖一段填筑一段完成一段，每段开挖距离不宜大于30m，以防砂沟倒塌。
3、 盲沟的平面位置允许偏差为±10cm，底标高允许偏差为±5cm，盲沟宽度允许误差为±5cm。
4、 应注意盲沟交叉处的连接。确保交叉处无纺土工布的搭接。
集水井设置在盲沟的交汇处，在堆载和预压期间，应采用自动控制式潜水泵抽排井内地下水。集水井的直径为100cm，在砂垫层中采用砾石、水泥滤水管，外裹无纺土工布，每一米四节。集水井随着填石层的逐级堆载，也同步逐级升高，采用一米一节，直到预压层顶面以上1m。加井盖和著名井号，并加以保护。
三、施工材料
1、 盲沟渗滤料采用粒径为3-5cm级配均匀的碎石，其含泥量不得大于3%，并按规定进行检查。
2、 盲沟碎石应保持干净，不得被泥土污染。
3、 集水井材料、尺寸应符合设计图纸的要求。
4、 盲沟、集水井材料应在试验送检合格后方可使用。
5、 水泥混凝土管井壁的规格和强度应满足施工要求。

四、施工顺序：
盲沟施工工艺流程为：测量放设盲沟位置---开挖基槽—-基槽检验---铺设无纺土工布---填筑碎石---无纺土工布包裹---终检---施工下一段盲沟。工艺框图见.8.9.4
集水井施工工艺流程为：测量放设集水井中心位置---开挖基槽—-设置坡度铺填片石---基槽检验---安放砾石水泥滤水管---堆载填筑---安放水泥管---堆载填筑---安放水泥管---堆载填筑（到设计标后）--安放水泥管（超过设计标高100cm）---加井盖并标注井号。

五、施工质量控制
1、 盲沟开挖应测量放线，并在开挖过程中挂线施工。
2、 盲沟开挖后沟槽应顺直规整，沟槽边坡稳定无坍塌，有必要时应设立模板加固。
3、 纵向盲沟施工完毕后，禁止车辆在其上直接行走，以免破坏土工织物。
4、 盲沟沟槽外观轮廓应符合设计要求，其位置、槽底、槽顶标高、断面尺寸、直顺度应符合下表规定：

盲沟实测项目
表-6
项次
检查项目
规定值或允许偏差
检查方法和频率
1
平面位置
+100mm
每20m2检查1处
2
断面尺寸
+50mm
每20m2检查1处
3
沟边顺直度
+50mm
每40m2检查1处
5、 盲沟外观鉴定
盲沟开挖顺直，沟槽规整，沟底平整无坑洼。
6、 集水井井壁应尽量垂直，随着填石逐步加高，井顶应高出填筑面50cm以上，直到预压层顶面1m，加盖井盖并注明井号，防止填土及杂物落入。
7、 集水井底部应严格按设计要求设置坡度，铺填片石，片石厚度、宽度应满足设计要求。
8、 集水井在底基层堆载和预压填石施工过程中要严格保护，不得损坏和掉落泥土造成淤塞，否则应及时修复。
9、 施工过程中当集水井内水深度超过60cm时必须及时抽水，并有专人负责记录抽水时间和井中水位变化。
10、 集水井质量标准
根据招标文件要求集水井的质量标准如下：

实测项目：
集水井安装实测项目
表-7
项次
检查项目
规定值或允许偏差
检查方法和频率
1
井底激槽开挖
+50mm
用水准仪逐井检查
2
井底宽度
+50mm
用尺逐井检查
3
井底标高
+50mm
用水准仪逐井检查
2、外观检查：
槽底平整，流水坡度正确，所填片石规格、厚度符合设计要求，片石具有良好级配。
