三相共箱式GIS优点.doc

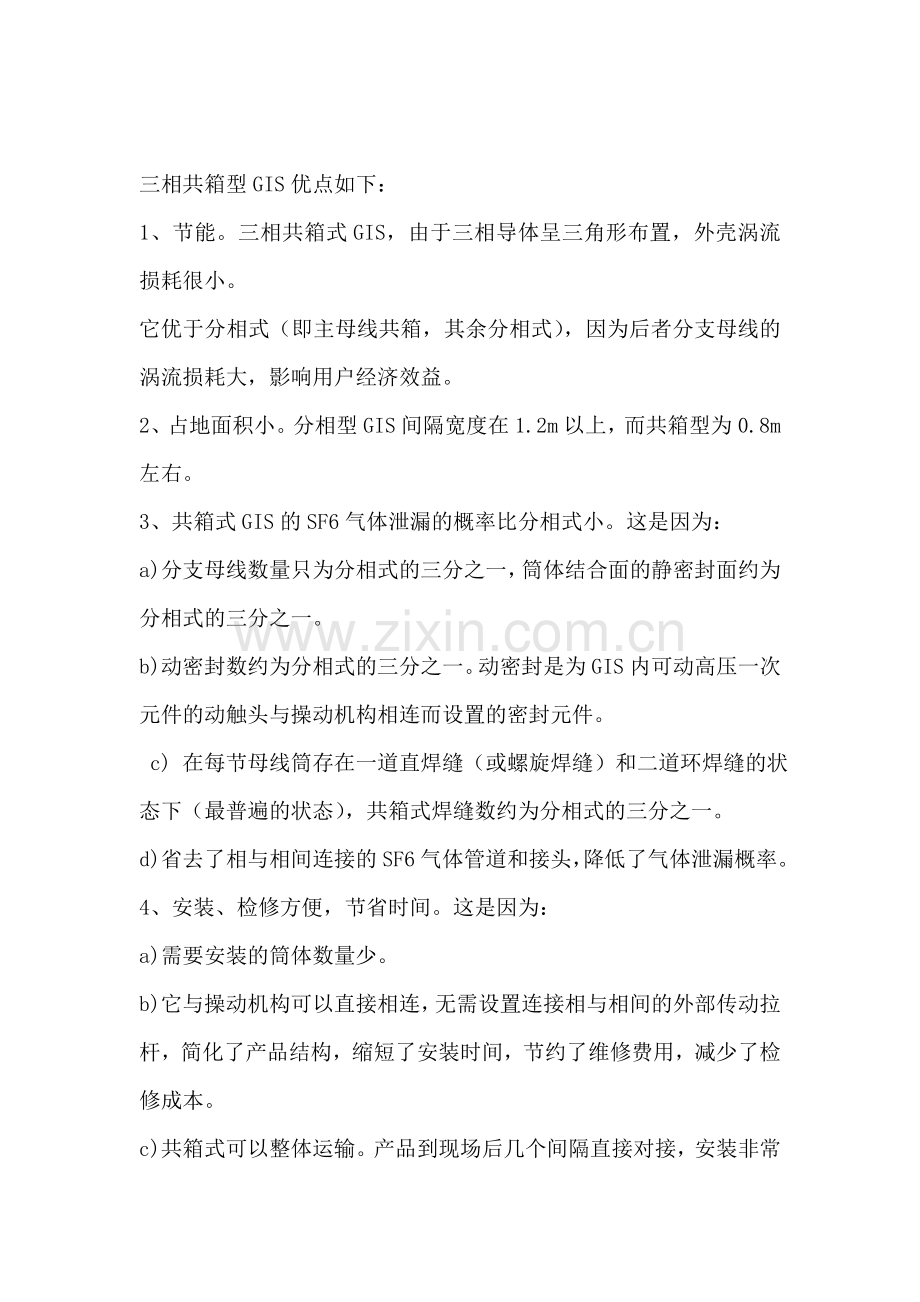

三相共箱型GIS优点如下：% F# [* e: l: c
1、节能。三相共箱式GIS，由于三相导体呈三角形布置，外壳涡流损耗很小。5 t3 M2 k( L" M! G
它优于分相式（即主母线共箱，其余分相式），因为后者分支母线的涡流损耗大，影响用户经济效益。/ @, Z. b. l: U2 u! q
2、占地面积小。分相型GIS间隔宽度在1.2m以上，而共箱型为0.8m左右。
3、3、共箱式GIS的SF6气体泄漏的概率比分相式小。这是因为：2
a) ! A5 o8 w& O- h. m' o- ^7 v分支母线数量只为分相式的三分之一，筒体结合面的静密封面约为分相式的三分之一。
b)4 [- |( A" ?' ~$ k( Q( ~8 u动密封数约为分相式的三分之一。动密封是为GIS内可动高压一次元件的动触头与操动机构相连而设置的密封元件。, X; v+ S: v# @8
7 I/ P3 y0 W' r+ M' G: M0 fc) $ m s; {4 K! \! ~1 H" |- P2 I在每节母线筒存在一道直焊缝（或螺旋焊缝）和二道环焊缝的状态下（最普遍的状态），共箱式焊缝数约为分相式的三分之一。
* C+ ]% j5 R- Yd)省去了相与相间连接的SF6气体管道和接头，降低了气体泄漏概率。
4、安装、检修方便，节省时间。这是因为：
a). t1 m) g4 n# s5 t0 [2 s- ~ _需要安装的筒体数量少。! M# R5 a* E: m4 E& b& R
b): S8 [( x; P8 ~0 I6 ?它与操动机构可以直接相连，无需设置连接相与相间的外部传动拉杆，简化了产品结构，缩短了安装时间，节约了维修费用，减少了检修成本。2 p! d+ I8 Q- e

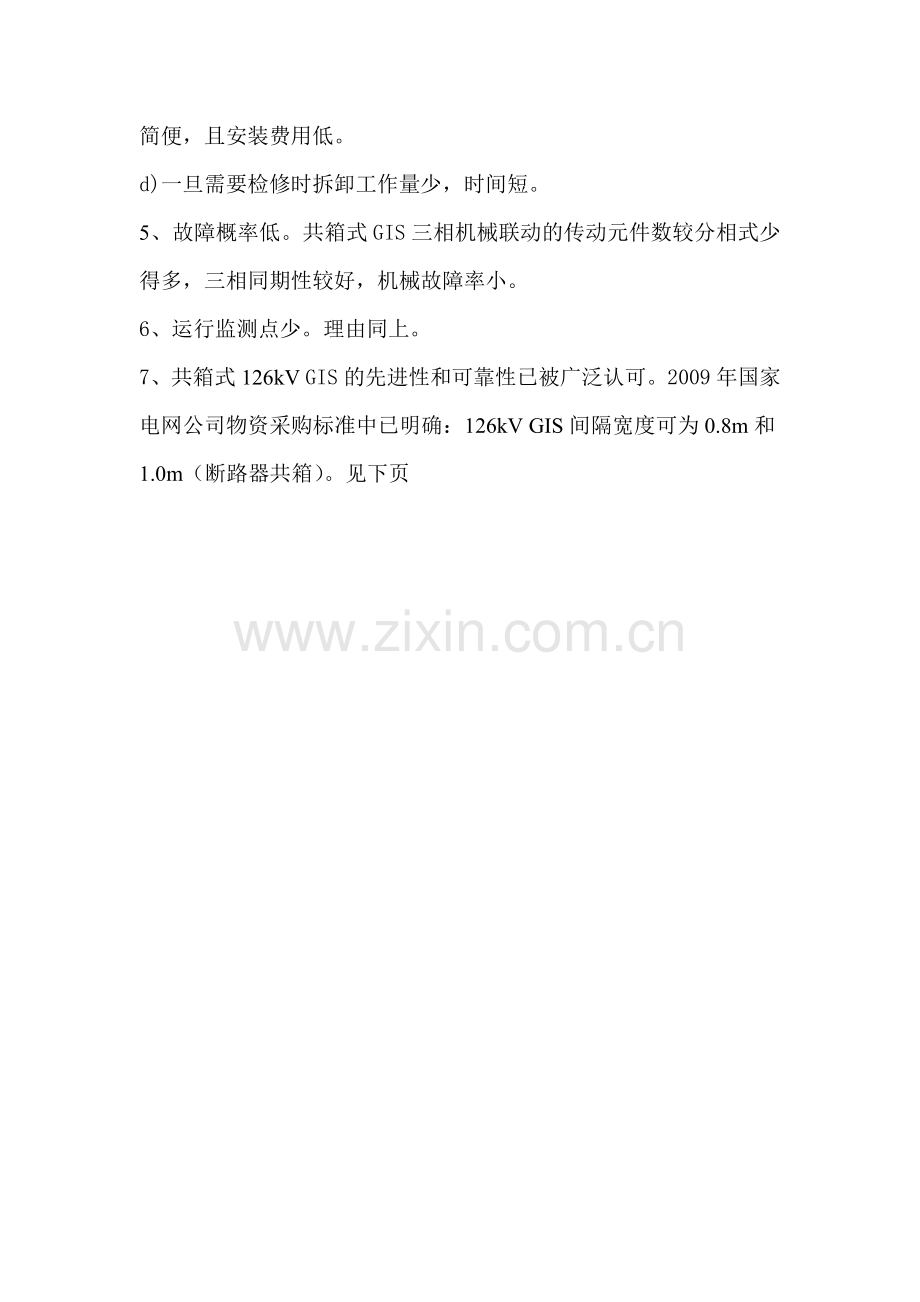

c)' }, C1 r. G+ U7 C$ s9 \* }共箱式可以整体运输。产品到现场后几个间隔直接对接，安装非常简便，且安装费用低。
% ?+ C, }* S, X# j9 _& ~d)一旦需要检修时拆卸工作量少，时间短。% ^) I! E! {6 e
5、故障概率低。共箱式GIS三相机械联动的传动元件数较分相式少得多，三相同期性较好，机械故障率小。# A& Q" E! h, E$ v, k, x7 i
6、运行监测点少。理由同上。
7、共箱式126kV GIS的先进性和可靠性已被广泛认可。2009年国家电网公司物资采购标准中已明确：126kV GIS间隔宽度可为0.8m和1.0m（断路器共箱）。见下页

（2009年版）

国家电网公司物资采购标准
（组合电器卷 GIS/HGIS册）

126kV～550kV组合电器
通用技术规范
（编号：1015000-0000-00）

国家电网公司
二〇〇九年十二月
126kV组合电器部分

5.4.1电气一次接口
5.4.1.1 安装要求
GIS间隔宽度可为0.8m和1.0m（断路器共箱）。厂家GIS间隔宽度应采取措施达到上述标准尺寸进行间隔排列布置。GIS间隔长度（不含汇控柜）为不大于6.0m。
