Alias初级教程十九 Align匹配功能详解
Align匹配功能详解

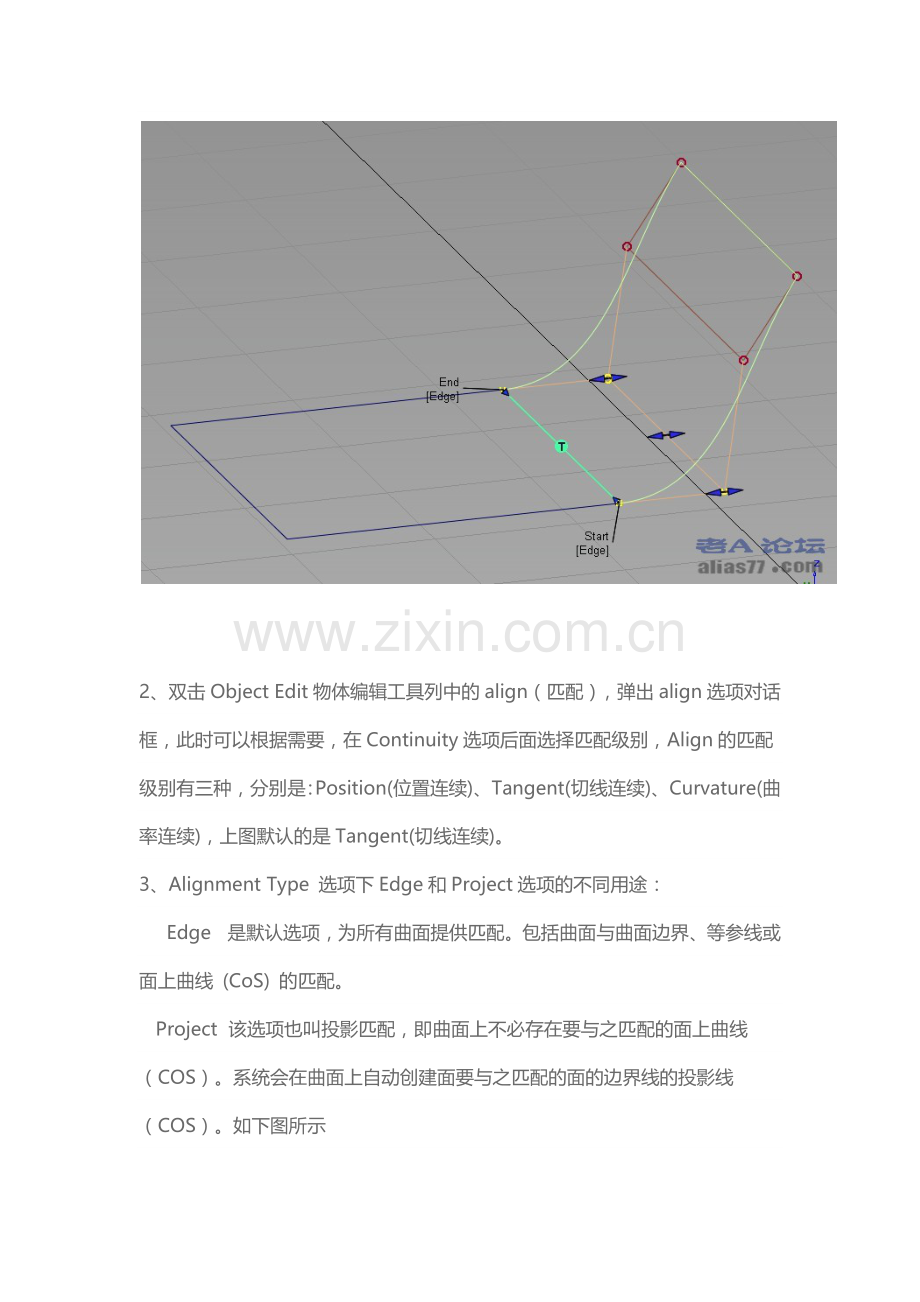

1、 点选Object Edit物体编辑工具列中的align匹配，选取一条面的边界，系统会以此边界为去匹配另一张曲面，接着选择另一张曲面即可，如图所示

2、双击Object Edit物体编辑工具列中的align（匹配），弹出align选项对话框，此时可以根据需要，在Continuity选项后面选择匹配级别，Align的匹配级别有三种，分别是：Position(位置连续)、Tangent(切线连续)、Curvature(曲率连续)，上图默认的是Tangent(切线连续)。
3、Alignment Type 选项下Edge和Project选项的不同用途：
     Edge   是默认选项，为所有曲面提供匹配。包括曲面与曲面边界、等参线或面上曲线 (CoS) 的匹配。
   Project  该选项也叫投影匹配，即曲面上不必存在要与之匹配的面上曲线（COS）。系统会在曲面上自动创建面要与之匹配的面的边界线的投影线（COS）。如下图所示

44、Vector功能：
系统默认Vector不打勾，则曲面与曲面边界、等参线或面上曲线 (CoS) 正常匹配，两张曲面的控制点保持一致性。如下图

Vector打勾，则首先会实现位置连续性，然后切线或曲率 CV 行将受到约束，CV会在保持原有的趋势前提下完成连续性。如下图

、Blending 选项
该选项对于“Input”曲线和曲面均适用。它可以移动 CV 的内部行，使“Input”中的修改变得平滑。可以调整已修改的“Extra CV Rows”数量和“Blend factor”，以获得预期效果。保持连续性所需的 CV 行不会发生变化。 如下图所示

5、Partial
打勾代表让匹配的面以原有的大小匹配到对象上，如果不打勾，则匹配的曲面边界将自动跑到的主曲面的两端。打勾与不
勾的区别如下图所示

6、Postion Influence
只有在Alignment Type设置为Edge而且Vector处于禁用状态时，才会显示该滑块。
滑动条变化可带动匹配面第一排控制点的位置变化，以达到更好的连续状态。如下图所示

7、点选Explicit Control可激活Explicit Control Settings功能，此功能可调整Degree个数和Spans个数
8、Outer Edgeg功能下
     Align Star/End Together打勾表示匹配面的两侧可同时出现/隐藏控制器功能
     点选Edge Align表示匹配面的边界顺着本体面的边界自然过渡
     点选Skew表示可手动调节匹配面边界的角度
9、Cotrol Options功能下
     Create History是指是否带历史功能，一般默认设置打勾
     Continuity Check打勾是指显示连续性
     Specify Continuity Check打勾可设置显示连续性的类型。
