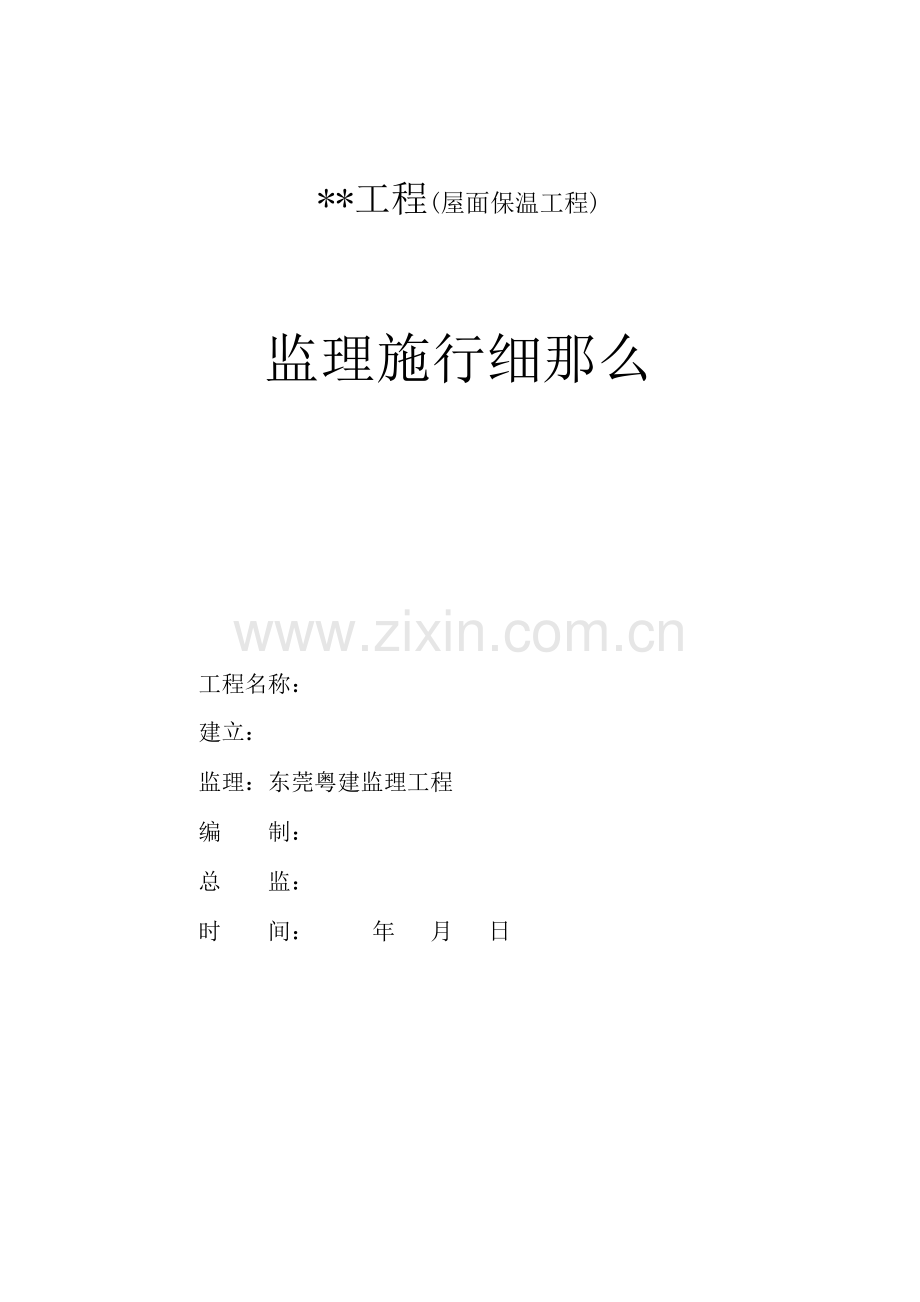

**工程(屋面保温工程)

监理施行细那么

工程名称：
建立：
监理：东莞粤建监理工程
编 制：
总 监：
时 间： 年 月 日

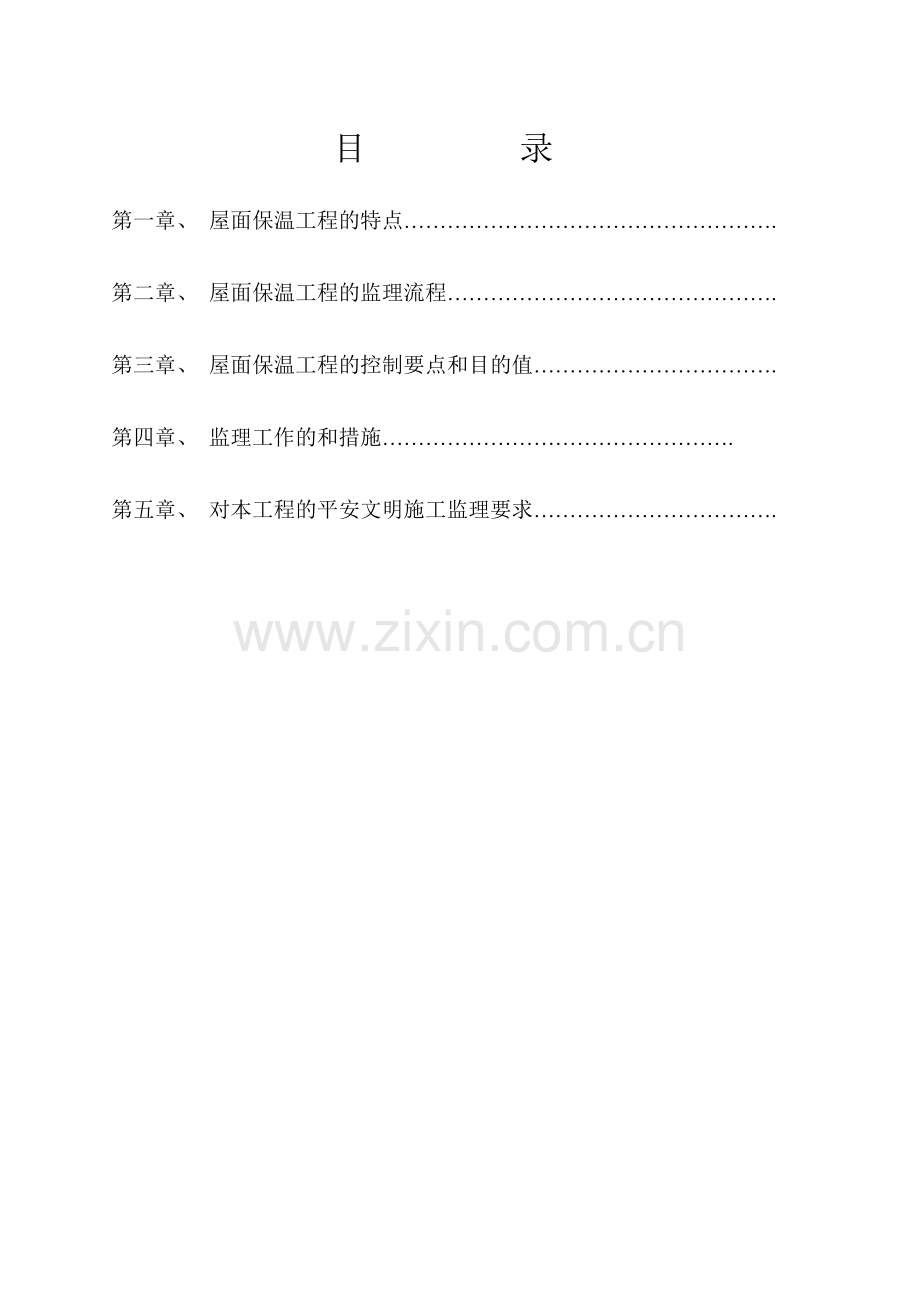

目 录
第一章、 屋面保温工程的特点…………………………………………….
第二章、 屋面保温工程的监理流程……………………………………….
第三章、 屋面保温工程的控制要点和目的值…………………………….
第四章、 监理工作的和措施………………………………………….
第五章、 对本工程的平安文明施工监理要求…………………………….
第一章、屋面保温工程的特点
1．工程概述
2．保温工程的特点
2．1屋面保温层施工作为屋面工程的一个分项工程一般与屋面防水工程一道施工。屋面保温层的施工质量不但对顶层房间的保温隔热效果有着直接的影响而且对屋面防水效果有影响。
2．2施工工艺流程
2．2．1普通保温屋面
基层清理验收→拉坡度线→设控制厚度的塌饼→铺设保温层→检查验收→做找平层
2．2．2倒置式保温屋面：
〔基层处理→抹找平〔坡〕层→施工防水层〕→铺设保温层→施工保护层倒置式保温屋面宜采用构造找坡≥3必须使用有机胶结保温材料。
3．本工程屋面保温工程的概况
第二章、屋面保温工程的监理流程
一、审查施工方案
二．监理验收程序：
〔一〕、材料抽样及报验手续：
1、 材料进场后不进货渠道如何均应首先由施工进展自检。自检内容包括查三证〔出厂合格证、质量保证书、试验检测〕、目测和必要的取样送检。自检不合格的施工有权拒收、拒用。
2、 施工自检合格后应以书面形式〔采用江苏建委统一表格A3.2〕报监理验收。材料三证、施工目测、实测数据应交监理检验并将复印件附在A3.2 表格后备存。
3、 监理在对资料、实物进展核对和必要的检查后作出同意使用或不同意使用的答复。未经同意使用的材料一律不得用于本工程亦不得存放于现场且必须在监理限内撤离现场。
〔二〕、工序检查验收程序：
1． 施工自检。包括班组长自检、互检〔下道工序检查上道工序〕和专职质检员检验〔分包先检验总包后检验〕。施工自检合格后应填写验收签证单和质量检查评定表并以书面形式〔采用江苏建委统一表格A3.3〕报监理验收施工自检资料附在表格A3.3后面。施工自检不合格自行整改、返工。
2． 监理验收。监理工程师收到施工的书面A3.3经审核无误后将即时应尽快进展验收最迟不超过24 小时。验收合格签字后才能进入下道工序施工；验收不合格监理在验收单上写明整改要求施工必须进展整改或返工。整改或返工完后再进展以上自检程序；自检合格后监理工程师一般在24小时内再行复验影响工由施工负责。如复验仍未通过应对责任人进展教育或处分。施工没有自检或无自检记录监理工程师可回绝验收。
3． 监理工程师在施工过程现问题并提出口头指施工应及时纠正。如不及时纠正在验收时发现必须返工影响工由施工自负。
4． 为加强工程验收的方案性施工可根据每周进度方案排出相应的工程验收方案。凡列入方案的验收监理将优先保证。如遇特殊情况需要监理在正常工作时间以外或节假日时间内进展验收必须提早1天〔最短半天〕现场总监理工程师或监理工程负责人。
5． 强调按图施工。施工现不合理、不完善或无法施行的应以书面形式详细说明存在的问题及修改报监理和业主通过正式渠道申请解决。需要变更的以设计、业主的变更执行。施工不得自行改变图纸施工。
第三章、屋面保温工程的控制要点和目的值
一、 基层要求
〔1〕 屋面构造层采用装配式钢筋混凝土板时应用C20 细石混凝土灌缝缝宽>50cm板缝设置构造钢筋屋面板与儿墙之间应留20mm空隙并用柔性材料嵌填。
〔2〕 有儿墙时应在高出屋面7∽8 皮砖处留凹槽并在与凹槽同高度的墙体中预埋防腐木砖：53×115×85 @750mm凹槽上口挑一皮砖伸出墙面大于60mm。
〔3〕 穿过屋面构造的道穿墙出水口的等处的空隙应细石混凝土或水泥砂浆填灌实固定牢靠上口留20mm的凹槽用封防水材料嵌封。
〔4〕 有隔气层的屋面基层必须按设计要求完成隔气层再铺保温层。在屋面与墙体连接处隔气层应沿墙面向上连续铺设高出保温屋上外表≮150mm。
〔5〕 铺设保温层的基层应枯燥、平整、清扫干净。
二、 原材料
屋面保温材料的质量必须符合设计要求和施工验收的规定并应具有质量证明中应标明粒度、堆积〔表观〕度、含水量、导热系数板块材料还应标明强度、几何尺寸。保温材料进场应检查：松散材料应检查粒径、堆积度；板材应检查表观度、板的外形及尺寸、强度。导热系数仅在对保温隔热有特殊要求及对保温隔热材料的质量有疑问时才作必要的检测。
整表达浇保温层原材料的质量除上述规定外沥青膨胀珍珠岩所用沥青宜采用10#建筑石油沥青宜机械拌合。水泥膨胀蛭石及水泥膨胀珍珠岩中所用水泥标不应小于325#膨胀珍珠岩宜采用人工拌合。
三、 施工工艺
〔1〕 松散保温材料保温层应分段分层铺设每层铺设厚度不宜大于150mm压实程序及厚度应根据设计和试验确定虚铺厚度一般为设计厚度的1.3倍。
〔2〕 干铺的板块保温层应铺平垫稳分层铺设的板块上下两层应错缝缝隙用同类型材料碎屑嵌实。
〔3〕 粘贴式的板块保温层板块应与基层贴紧铺平分层铺设上下应错缝。用水泥砂浆粘贴时板间缝隙应采用保温砂浆填实并勾缝。保温砂浆配合比〔体积比〕水泥：石灰膏：同类保温材料的碎粒=1：1：10。当采用玛帝脂及其它胶结材料粘贴时板材之间及与基层之间应满涂胶结材料。玛帝脂的加热温度应小于2400C使用温度应高于1900C并且应现制现用。
〔4〕 水泥膨胀珍珠岩及水泥膨胀蛭石用于整体封闭式保温层时应做成排气屋面排气道纵横贯穿一般宽50mm ,填以卵石不得堵塞并与大气连通排气孔数量根据基层的潮湿程度和屋面构造定一般以36m2设置一个为宜。排气孔必须做好防水处理。
〔5〕 水泥和膨胀蛭石〔膨胀珍珠岩〕的体积比宜采用1：8〔手握成团落地散开挤不出水泥浆或仅能挤出少量水泥浆〕；
〔6〕 保温层的度偏向不得超设计要求的10；
〔7〕 倒置式屋面〔保温屋设置于防水层之上的屋面〕宜采用构造找坡坡度不宜小于3并且必须使用有机胶结保温材料。保温层铺好一段随即施工保护层整体保护层可采用35—45mm C20细石混凝土或1：2水泥砂浆。详细做法参照刚性防水层及水泥砂浆楼面。
〔8〕 保温层的允许偏向和检验：
项次工程允许偏向检验
1 整体保温层外表平整度
无找平层5mm 用2m 靠尺和楔形塞尺
有找平层7mm
整体 +10δ/100 用钢针插入和尺量
2 保温层厚度
松散材料 -5δ/100
板状材料 ±5δ/100 且不大于4 mm
3 隔热板相邻上下差 3mm 直尺和楔形塞尺
δ为保温层的厚度。
四、铺贴保温卷材的找平层
1) 水泥砂浆找平层
每100m2 抽检一处,每处10m2 但不少于3 处每处脱皮和起砂的累计面积不超过0.5m平整度允许偏向5mm 。
2) 沥青砂浆找平层
拌合匀均外表实。沥青砂浆〔体积比〕沥青：砂=1：8沥青宜采用30# 建筑沥青、60# 甲或乙道路石油沥青75#普通沥青找平层的连接处和转角处应做成圆角或钝角分格缝的位置应符合设计和施工的规定。
5.保温材料的贮运、保、成品保护
〔1〕 保温材料应注意防雨、防潮、分类堆放；
〔2〕 板状保温材料堆放不宜过高防止损伤保证板形完好；
〔3〕 保温层施工完毕后不得直接在其上推车或堆放重物并应及时铺设水泥砂浆找平层防止受潮和进水。
五、承包商需报监理验收的工序：
1．原材料进场报验；
2．屋面基层清理验收；
3．屋面保温层施工验收；
4．分项工程质量评定报验。
第四章、监理工作的和措施
在屋面保温施工阶段监理主要应抓好如下几件工作：
1. 认真审核施工方案。对施工提交的施工方案、施工技术措施中存在的问题要以书面形式提出并要求施工修改后再报。施工的技术保证体系和质量保证体系要求制度到位人员到位措施到位。
2. 严格材料的审核报验手续。对各种类型的原材料均需认真查验“三证〞并进展现场抽样送检。严禁任何不合格品用于工程。
3. 加强对施工过程各工序的检查验收在施工过程中加强巡查发现问题及时纠正。
4. 在屋面保温施工监理过程中要注意工程协调。尽量防止安装施工时乱打乱敲影响屋面的防水质量。在砌体工程施工前做好各专业的协调工作防止工程后造成被动产生返工浪费。
第五章、对本工程的平安文明施工监理要求
1．每天检查并记录平安施工情况；
2．审核施工平安组织设计、专项平安施工方案
3．监理月报汇报每月平安情况；
4．对平安隐患下达监理整改或下达 临时停工；
5．对消除平安隐患一直检查直至整改好为止；
6．到限整改力度不大的及时向安监组；
7．按照法律、法规及工程建立强迫性施行监理
8．按照规定设立平安消费理机构或者装备专职平安消费理人员并于办公场所；
9．施工的主要负责人、工程负责人、专职平安消费理人员、作业人员或者特种作业人员要经过平安教育或者经考核并有相关合格证、工作证；
10．要为从业人员提供符合或者待业的劳动防护用品、戴平安帽不能穿拖鞋；
11．要在施工现场的危险部位设置明显的平安警未标志并且要按照有关规定在施工现场设置消防通道、消防水源、装备消防设施和灭火器材；
12．在建工程的施工现场要实行封闭围挡；
13．楼板、屋面等临边或高处作业防护要符合要求；
14．施工用电应符合“三级配电两级保护〞、“一机、一闸、一漏、一箱〞要求；
15．现场照明专用回路要有漏电保护措施；要按、要求采用平安电压；
16．塔吊根底应符合、、设计要求；
17．塔吊附墙装置符合设计说明书要求；两台塔吊作业防碰撞措施应可靠；
18．现场的建筑材料和工具要按照施工总平面图分类整齐堆放；
19．施工应质量、平安理机构、制度表、施工总平面图、进度方案表、晴雨表等；
20．平安施工理资料施工应及时做好不得等完工后再补做。
