北京市某污水处理厂设备安装工程监理细则.doc

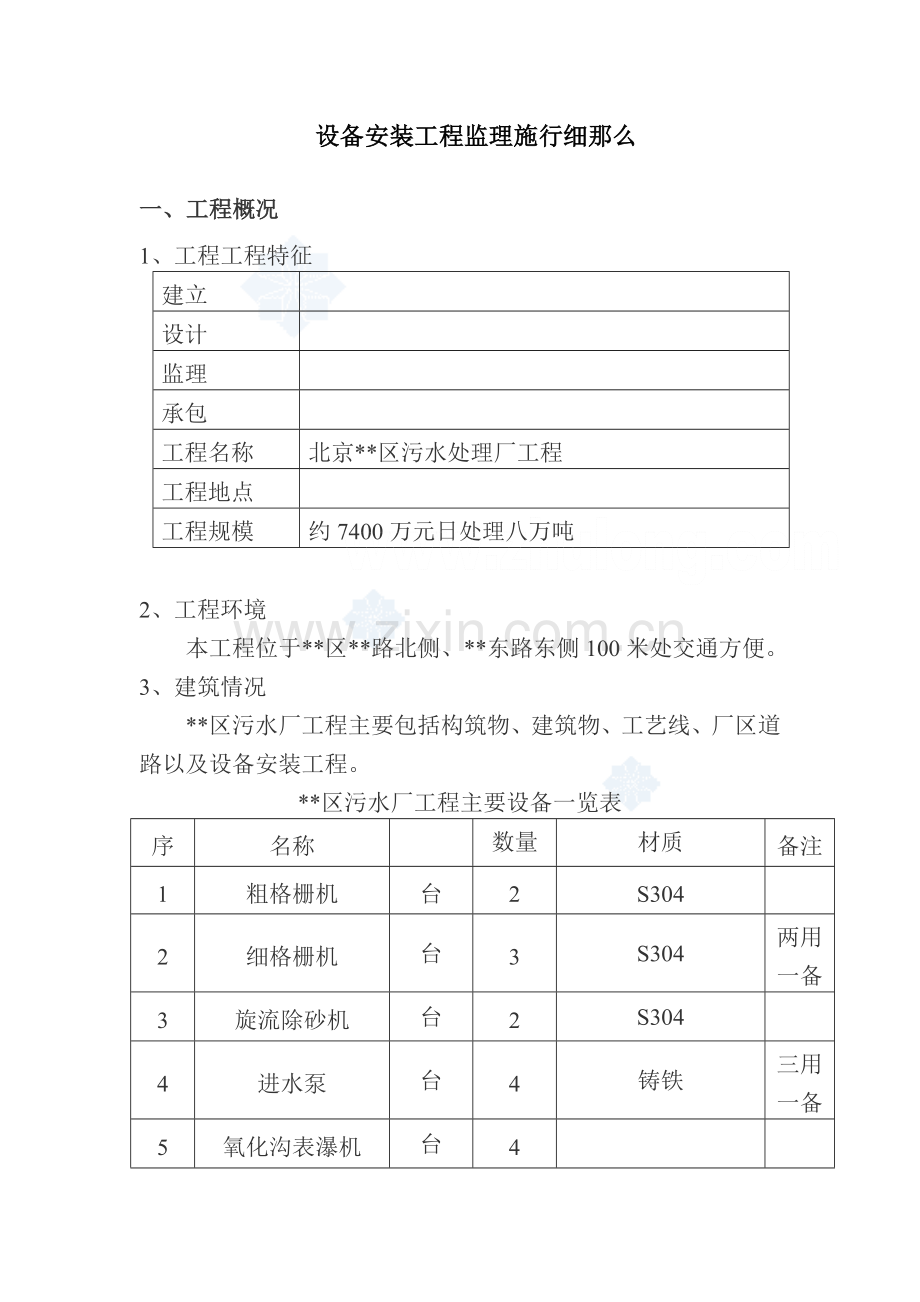

设备安装工程监理施行细那么

一、工程概况
1、工程工程特征
建立

设计

监理

承包

工程名称
北京**区污水处理厂工程
工程地点

工程规模
约7400万元日处理八万吨

2、工程环境
本工程位于**区**路北侧、**东路东侧100米处交通方便。
3、建筑情况
**区污水厂工程主要包括构筑物、建筑物、工艺线、厂区道路以及设备安装工程。
**区污水厂工程主要设备一览表
序
名称

数量
材质
备注
1
粗格栅机
台
2
S304

2
细格栅机
台
3
S304
两用一备
3
旋流除砂机
台
2
S304

4
进水泵
台
4
铸铁
三用一备
5
氧化沟表瀑机
台
4

6
沉淀池刮泥机
台
4
S304

7
消和计量设备
套
1
S304

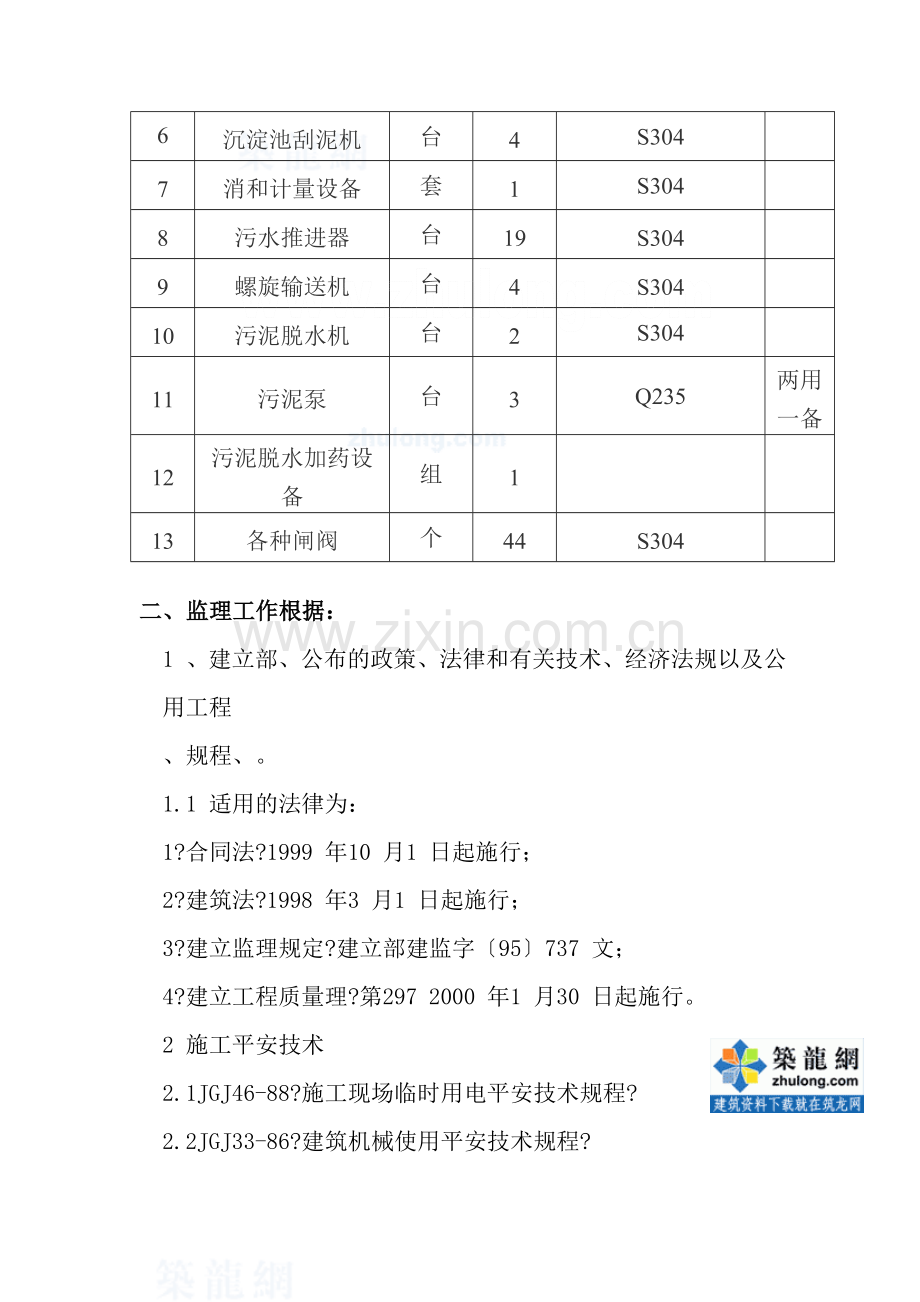

8
污水推进器
台
19
S304

9
螺旋输送机
台
4
S304

10
污泥脱水机
台
2
S304

11
污泥泵
台
3
Q235
两用一备
12
污泥脱水加药设备
组
1

13
各种闸阀
个
44
S304

二、监理工作根据：
1 、建立部、公布的政策、法律和有关技术、经济法规以及公用工程
、规程、。
1.1 适用的法律为：
1?合同法?1999 年10 月1 日起施行；
2?建筑法?1998 年3 月1 日起施行；
3?建立监理规定?建立部建监字〔95〕737 文；
4?建立工程质量理?第297 2000 年1 月30 日起施行。
2 施工平安技术
2.1JGJ46-88?施工现场临时用电平安技术规程?

2.2JGJ33-86?建筑机械使用平安技术规程?
2.3JGJ80-91?建筑施工高空作业平安技术规程?
2.4GB50194-93?建筑工程施工现场平安用电规程?
2.5JGJ59-88?建筑施工平安检查评分?
2.6?建筑工人平安技术操作规程?
3质量检验评定
3.1GBJ46-88?建筑安装工程质量检验评定统一?
3.2GBJ-88?建筑工程质量检验评定?
3.3GB50252-94?工业安装工程质量评定?
4施工技术、
4.1JBJ23-96?机械设备安装工程施工及验收通用?
4.2JBJ29-96?压缩机、风机、泵安装工程施工及验收规程?
4.3GBJ50235-97?工业道工程施工及验收?
4.4JBJ31-96?起重设备安装工程施工及验收规程?
4.5GBJ50243-97?通风空调工程施工及验收规程?
4.6GBJ50236-98?现场设备、工业道焊接工程施工及验收?
4.7SYS407-90?埋地钢道环氧煤沥青防腐工程施工及验收?
4.8GB50268-97?给水排水道工程施工及验收?
4.9GBJ242-82?采暖卫生工程施工及验收?
4.10CJJ29-30-?建筑排水硬聚乙稀道设计施工及验收
?
5 合同
5.1 监理合同
5.2 施工合同
三、设备进场报验
1、承包应在使用前14天或更早时间填写?工程物资进场报验表?向监理申报。申报资料应齐全有消费厂家的质量合格证、材料检验证、承包质量复检等且字迹清楚、工整、不得有涂改。
2、监理工程师收到报验资料及时进展审查必要时对消费厂家进展考察监理在收到报验表后一般情况下7天内予以。
3、批准的设备进场后承包要妥善保存。
4、承包人的进场设备与使用情况应进展统计并以月报的形式向监理工程师汇报。

工程设备质量检验及进场报验审批流程
三、工程开工报批监理程序
分项/分部工程开工申请
1 分项/分部工程开工申请的主要内容
分项工程概况〔包括工程工程数量、工程造价、特点、工、质量要求等〕、施工方案〔包括施工组织、人员、机具设备、施工、工艺、技术措施、特殊及重要部位的专项说明等〕。
2 审批程序：一般分项/分部工程应在开工前7天向驻地监理提交?分项/分部工程开工报审表?监理在得到申请7天内予以审批。重要分项/分部工程应在开工前14天向驻地监理工程师提交?分项/分部
工程开工报审表?驻地监理初审后报总监办审批。审批同意后的分项/分部工程开工申请作为监理工程师进展分项/分部工程控制的监理根据。未经监理批准承包不可随意改变。

四、 工程质量控制监理程序
1、工程质量主要控制开工申请、质量验收和中间交工三个环节。坚持“四不准〞即工料机准备缺乏不准开工；未经检查认可的材料不准使用；未经批准的施工工艺不准在施工中采用；前一道工序或分项工程未经监理验收不准进入下一道工序。
2、质量监理：
〔1〕检查〔旁站〕：在施工过程中监理工程师对施工现场进展局部时间旁站或巡视抽查。施工条件复杂、质量难以保证的工序如设备找正、根底处理、分体组装等实行全过程旁站；一般
工序或辅助工序施行巡视抽查。
〔2〕测量：开工前对根底进展复核施工过程中和完工验收时要对工程主要控制点进展测量验收。
〔3〕指：通过“监理〞、“工作指〞等对承包存在的质量隐患不平安因素等提出整改要求。
3、质量报验程序
〔1〕每工序、或分项、分部在施工中和完工后由承包自行检查并要详细地填写检查记录和试验数据绝不允许造假否那么监理有权根据合同及有关规定撤换不合格人员。
〔2〕承包自检和试验的资料必须经质检员和技术负责人签字并经现场监理签认前方可作为资料根据。
〔3〕在质量检查中如发现一般质量问题监理工程师应指承包进展修整。直至能满足设计要求和质量再予以验收并做?不合格事项处置记录?。
〔4〕工程质量评定。监理工程师按质量验收要求在施工过程中对分项、分部工程评定质量等级。

五、工程验收监理程序
1、承包在开工前应将工序、分项、分部、工程工程分别列出表报工程监理部审批确定。
2、工序、分项、分部工程验收程序
〔1〕每工序或分项、分部工程完工后承包先自检自检合格后填写?工序报验单?、或?分项/分部工程报验单?并附报相应质量自检资料。
〔2〕监理工程师的验收有两项内容：
1〕资料验收：包括施工过程记录、预检工程隐蔽工程检查记录等自检资料。
1〕实体验收：包括根本要求在根本要求到达时进展实测工程和外观鉴定。

〔3〕监理工程师收到承包报验单后在保证施工需要的前提下尽快验收工序验收一般不应超过24小时分项、分部工程验收不超过48小时。
〔4〕一般工序验收不合格或重要工序验收达不到优良时不得进展下道工序；一般分项、分部工程质量评定不合格重要分项、分部工程质量达不到优良时监理工程师应承包进展返工、整改、重新报验。
3、工程验收程序
〔1〕每工程按合同规定要求完工后承包应先行自检符合规定和合同要求后填报?工程报验表?并附所含分项、分部工程验收资料。
〔2〕监理工程师收到报验单后首先进展资料验收然后进展现场验收〔包括现场检测、实验室抽查等〕所有检测工程都符合设计与要求时由总监签认?工程报验表?。承包收到?工程报验表?作为计量支付的根据。
4、工程开工验收程序
〔1〕承包的开工验收申请必须同时满足以下几个条件时工程监理部才予以受理：
1〕工程按合同要求确认到达了根本完工即各工程已经监理工程师验收合格全部工程已可供使用允许有一些剩余工程但不影响工程的有效使用和理；
2〕承包必须书面保证在缺陷责任(质量保修)内
完成全部剩余工程；
3〕工程开工图已完成50％以上；
4〕承包向监理工程师正式提交开工验收书面申请。
〔2〕开工验收前总监理工程师应组织编制开工及予验收。
1〕总监理工程师应尽早制定开工编制对开工图提出统一的要求。
2〕确定开工编制的分工和职责范围。
3〕催促、检查承包按时完成开工图、开工资料的编制整理。
4〕完成监理局部开工的编制。
5〕对编制的开工进展全面的预验收。
〔3〕总监理工程师组织工程预验收。
1〕要求承包填写?工程开工预验收报验表?应附?申请开工验收工程数量汇总表?、?质量缺陷修整情况一览表?、?申请不再弥补的质量缺陷一览表?、?责任内留待观察和修整的工程一览表?。
2〕组织专业监理工程师和承包共同对工程进展预验收包括资料和实体验收。
3〕经予验收符合合同要求后总监理工程师签署?工程开工预验收报验表?需要进展整改的应在整改到达要求后经再验收直至到达要求再签署。

〔4〕建立组织工程正式开工验收。
1〕经预验收合格后监理应及时建立由建立主持组成验收组进展正式开工验收。参加人员应有建立代表、监理技术总负责人、工程总监、勘察、设计及有关代表；
2〕经预验收合格监理应提交由总监理工程师和监理技术负责人审核签字的?质量评估?；
3〕正式开工验收应对工程开工及工程实体进展详细的检查有必要时应分组进展开工和工程各局部的检查验收；
4〕当验收组认为工程到达合同要求时由总监理工程师会同参加验收的各方代表签署开工验收记录和。
〔5〕开工验收完成后由建立、监理共同签署?开工移交证书?从签署日起工程交由建立理承包进入合同约定的缺陷责任〔质量保修〕。

六、 土建与安装的交接
1 标高控制点确实定。污水处理厂的水面控制全靠两个堰板的调整来控制；同时水面的上下还直接影响着表嚗机的处理效果。
2 中心线的验收。
3 预留螺栓的验收〔位置深度〕。
4 预埋件的验收〔位置标高〕。
5 设备根底的验收〔中心线位置标高〕。

`七、设备安装详细要求`
〔一〕、 表曝机安装
1基层平台与混凝土平台的间隙为40mm±5mm(为了保证整个污水厂的全部表嚗机叶轮平面处在同一个平面在土建平台出现误差较大时需要调整此间隙来保证偏向不超标但必需保证间隙以满足二次灌浆的要求——根据不同的灌浆料有不同的间隙要求)。
2 表曝机中心轴与导流墙的间隔 为50±13mm。
3 表嚗机叶轮上外表与水面的间隔 为75 mm±5mm。
4 表嚗机程度度为10μm/m。
5 叶轮径向跳动为8 mm叶轮轴向跳动为2mm。
6 每座氧化沟的四台表嚗机旋转方向为两正两反。
7 全部表嚗机减速机安装完毕后对减速机法兰面进展程度检查以保证全部表嚗机叶片在同一标高(误差在±5mm范围内).
8 表嚗机的安装程序：根底验收——叶轮调运到位——根底底座定位、初调整——减速机安装(与叶轮连接)——减速机调整〔调整根底底座〕——设备标高定位——二次灌浆〔检查调整〕——电机安装——预验收——调试——交工。
9 考前须知：
A 设备进场检验要把握外观是否符合设计及要求、设备零部件是否与图纸相符合、外观尺寸是否与设备根底相符、技术资料是否齐全。

B 施工方案是否实在可行〔包括企业资质、人员资质、设备才能、技术保证措、质量保证措施、平安保证措施〕。
C 施工交底进展情况要求全体施工人员掌握施工技术要领及平安措施。
D 土建交接时要解决的问题：设备根底位置是否准确、预留螺栓孔的位置深度是否正确、预埋件〔含预埋螺栓〕的位置高程是否正确假如存在问题提出解决方案。
E 施工过程中出现异常情况要及时监理或建立制定实在可行的方案后再进展施工。
F 及验。分项工程施工完毕后要及验以便及时发现问题及时解决。
〔二〕、 沉淀池设备安装
1检查设备的合格证材资单并取样作复试合格后组织安装。
2 设备外观检查。应无变形无磕碰观感良好。
3 检查中心支座的标高位置其偏向为：
a中心支座基准面标高±4mm 。
b中心支座程度度2 mm。
C中心支座中心到池壁的半径差为20 mm 。
D中心支座基准面与池底间隔 差为10 mm 。
E池底程度度3 mm 。
4 刮泥机安装程序：根底验收——中心支座安装——支座二次灌浆——通行桥安装——刮板吊架安装——刮板安装——
刮板 调正——固定。
5 安装要求：
A 通行桥直线度20 mm 。
B 通行桥起拱度30 mm 。
C 中心支座程度2 mm 。
D刮板标高±3mm 。
E出水堰板标高±1mm。
F 浮渣挡板标高±1mm 。
H 导流筒安装正确结实。
I 刮泥板安装正确结实安装完毕后顺直美观。
J 通行桥连接结实栏杆顺直桥面板排列整齐固定平安。k中心支座和集电装置安装后转动灵敏。
M 清洗刷与出水槽侧壁接触力度适宜与槽底间隙适量。
N 刮泥机安装完毕后行走平稳无起翘现象无异常声音无卡碰情况。
〔三〕、 电动葫芦及轨道安装
电动葫芦及轨道的安装应满足JBJ31-96?起重设备安装工程施工验收?的有关要求其施工程序、为：
1 用水准仪复测土建梁底标高。
2 拉轨道中心与安装基准的重合度允许偏向5mm.。
3 工字钢连接板采用矩形钢板＆=10mm400*180mm四方倒角。保证工字钢顶面合底面平整间隙不大于2mm。
4 工字钢轨道与吊架连接螺栓穿工字钢翼缘板应用方形斜垫铁加弹簧垫螺栓应拧紧。工字钢轨道应在地面组对、矫正检查合格后整体就位。
5 检查验收电动胡芦的规格、型应符合设计要求技术〔合格证、使用说明书〕齐全。
〔四〕、 污水提升泵〔潜水泵〕及其它泵类安装
泵安装应满足JBJ29-96?压缩机、风机、泵安装工程施工及验收?的有关要求其安装要点为：
1 绷得安装基准线根据建筑物轴线设备的平面位置及标高进展检查、复核〔按随机技术要求或按下表〕多台排列安装的泵应保证位置、标高一致。
项
次
项 目
允许偏向
检验
1
与泵站建筑轴线间隔
±20
用钢卷尺检查
2
平面位置
±10
用水准仪和钢尺检查
3
安装基准线
±20
用水准仪和钢尺检查
2 地脚螺栓和垫铁：
地脚螺栓采用膨胀螺栓应保证垂直螺母下加平垫和弹簧垫。在设备找平后拧紧螺母扭力应一致。垫铁与设备底面应接触严。
3 设备安装：
3.1会同施工、供货商共同开箱检查到货设备按设备到货清理设备检查到货设备的外观质量配带的备件机设备的使用、安装、维修说明书、合格证。
3.2用已安装好的电动葫芦将泵就位同时监查泵体〔基座〕和电动机〔座〕的程度度〔偏向为0.2/1000〕、垂直度〔偏向为¢2〕。检查用程度尺在泵的底座泵壳程度中分面、轴颈或外露局部检查。
3.3 检查电机与泵轴同心度其径向偏向符合下表要求
序
轴径直径D毫米
两轴同轴度允许偏向
径向偏向
轴向偏向
1
105——170
0.05
0.2/1000
2
190——260
0.05
0.2/1000
3
260——350
0.1
0.2/1000
4
410——500
0.1
0.2/1000
3.4 泵体进出水法澜中学限于进出水法兰中心线应一致偏向小于2mm并做好记录。
3.5 设备试运转
A 检查安装记录各项技术指标应记录完好并符合质量要求。
B 试运转应尽量采用正式电源假设正式电源未形成而采用临时电源需有相应的供电措施。
C 设备试运转前应先检查试验电机电机检查合格后再与泵相连接。
D 试泵前应按规定加足光滑油试泵时应保证进出水畅通。
E 逐台开车连续运转8小时必须到达以下要求：
① 运转参数到达设计及说明书要求包括扬程、流量等各法兰连接处不得有渗漏设备螺栓设备与根底间均不得松动。
② 电动机电流值不应超过规定值。
③ 设备运转时应平衡无异常声音无较大振动。
④ 轴承的温升不应大于说明书要求。
⑤ 封处的泄漏量应符合设备技术的规定无规定时应符合下表规定：
设计流量〔m⒊/h<50〕
50--100
100--300
300--1000
>1000
泄漏量〔nl/nin〕
20
30
40
60
最后将试运转测定的数据填入试运转记录。
〔五〕、 启闭机及阀门安装
1 根底检查
检查土建闸门洞口尺寸及预埋件情况。其安装位置、方向和标高必须到达设计要求并按正确水压方向安装。
2 阀门安装
门框安装横向必须程度纵向必须垂直偏向不得大于下表。〔门框程度度用程度仪测量门框垂直度用垂线和钢板尺测量〕
3启闭器安装
启闭器的位置用线坠和钢尺定出启闭阀门中心垂直线和
起吊中心点应在同一垂线上垂直线偏向在全长2mm。
4 中间丝杠道架安装
丝杠道架孔中心应和轴中心在同一垂线上丝杠在孔中无卡阻和碰擦。
序
工程
允许偏向〔mm〕
检验
1
阀门底标高
±10
程度仪和直尺
2
阀门中心位置
10
尺量检查
3
阀门垂直度
1/1000
线坠和直尺检查
4
阀门框底槽程度度
1/1000
程度仪和直尺
5
阀门框侧槽垂直度
1/1000
线坠和直尺检查
6
阀门升降螺杆摆幅
1/1000
线坠和直尺检查
5 调试：启闭机开启应灵敏无卡阻和抖动现象。限位装置应灵敏、准确、可靠。阀门框无变形。无漏渗现象。
〔六〕、 粗、细格栅机安装

1 根底检查
粗、细格栅机安装位置和标高应符合设计要求池体宽度、垂直度和外表平整度必须到达及设备说明书的要求。
每组垫铁不应超过三块垫铁放置平衡位置正确接触良好并电焊点牢。
2 格栅安装
① 开箱检验
会同有关方面对设备进展开箱检验检查外观质量随机〔说明书合格证材质单〕和备品备件〔按装箱单及购货合同检查〕。
② 安装
就位后调整格栅机的几何位置倾角到达设计要求的角度以程度尺检查格栅链轴的程度度及平行度通过调整链条位置的紧张装置使链条紧张度满足说明书的要求。调校除污刮渣耙保证与格栅的间距均匀无严重刮擦。
③ 调试
首先检查电机的绝缘变速箱的光滑油是否加到位 过载装置工作是否正常。
其次按施工编制的调试方案进展调试。
最后要到达的效果是：手动、电动操作各动作应准确无误、自如、平衡、无抖动阻卡现象。栅片运行位置应正确过载装置动作灵敏可靠。栅片上的垃圾没有回落渠内现象。

格栅机安装允许偏向及检验
序
工程
允许偏向〔mm〕
检验
1
设备平面位置
20
直尺检查
2
设备标高
±20
程度仪与尺量检查
3
格栅纵向面与导轨侧面平行度
≤0.5/1000
用细钢线和 直尺检查

〔七〕、 螺旋输送机安装

螺旋输送机安装质量检验及检验
序
工程
合格质量
检验
1
螺旋输送机的固定
螺旋输送机的固定应结实并保证与格栅极落料口和出料口的正确连接 防止垃圾洒落
观察检查检查施工记录
2
螺旋叶片与槽体配合
螺旋叶片和槽体应正确配合无卡阻现象
观察检查
3
螺旋输送机的传动
螺旋输送机的传动应平稳过载装置的动做应灵敏可靠
观察检查检查设备试运转记录
4
封罩和盖板
封罩和盖板不应有物料外溢
观察检查
5
相邻机壳的法兰面
相邻机壳的法兰面应连接严间隙平行面偏向应小于0.5mm
尺量检查
6
螺旋槽直线度
螺旋槽直线度应符合设计要求
检查施工记录
7

螺旋输送机安装允许偏向和检验
序
工程
允许偏向〔mm〕
检验
1
设备平面位置
10
直尺检查
2
设备标高
+20-10
程度仪与尺量检查
3
螺旋槽直线度
1/1000全长≤3
用细钢线和直尺检查
4
设备纵向程度度
1/1000
用程度仪检查

〔八〕、 除砂设备安装
安装位置和标高应符合设计要求顶部预留孔中部锥形底部锥形都应在同一轴线上。叶轮与混凝土构造中部锥底的间隙应均匀符合设计和说明书要求。机座安装程度坐标、标高必须准确程度度符合要求。通过线坠、程度尺、钢板尺检查、调整程度度、垂直度和间隙。
除砂设备安装质量检验及检验
序
工程
合格质量
检验
1
设备根底
设备根底应平整 安装结实可靠
检查施工记录
2
各连接口要求
个连接口应无渗水现象
观察检查检查施工记录
3
安装位置和标高
安装位置和标高应符合设计要求
检查施工记录

除砂设备安装允许偏向和检验
序
工程
允许偏向〔mm〕
检验
1
设备平面位置
10
直尺检查
2
设备标高
±20
程度仪与尺量检查
3
立轴垂直度
≤1/1000
用细钢线和直尺检查
