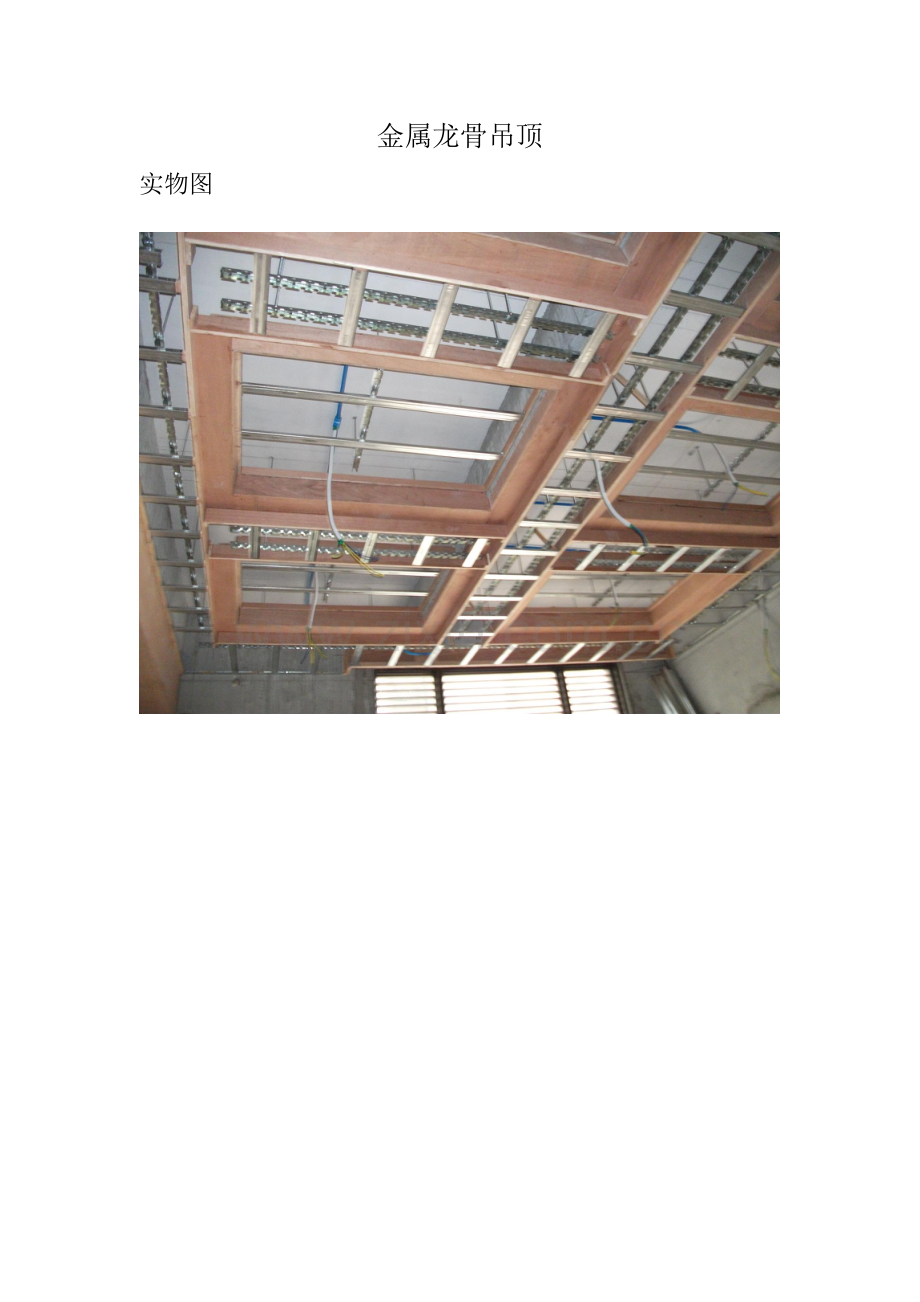

金属龙骨吊顶
实物图

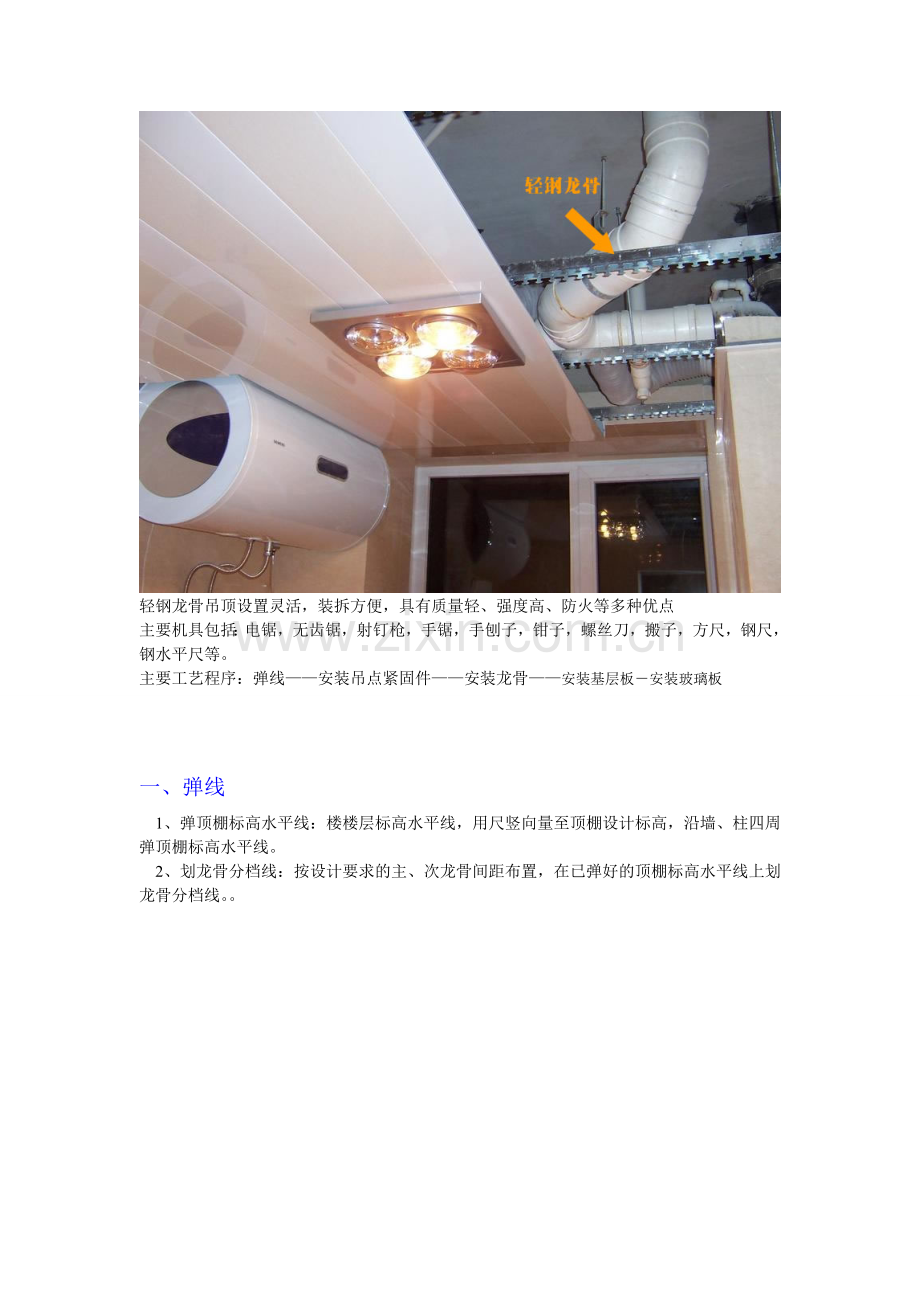

轻钢龙骨吊顶设置灵活，装拆方便，具有质量轻、强度高、防火等多种优点
主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。

主要工艺程序：弹线——安装吊点紧固件——安装龙骨——安装基层板－安装玻璃板

一、 弹线
1、弹顶棚标高水平线：楼楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四周弹顶棚标高水平线。
2、划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。。

找水平线：根据房间1m弹线，用尺竖向量至吊顶设计标高，沿墙四周弹顶棚标高水平线。
二、安装吊点紧固件
吊杆靠近四周墙面的距离不大于300mm
，吊杆之间的距离不大于1200mm，建议采用1000mm
。
在承载龙骨的接头部位，增设吊杆

吊杆距主龙骨端部距离不得大于300mm 当大于300mm 时应增加吊杆。
当吊杆长度大于1.5m 时应设置反支撑，当吊杆与设备相遇时应调整并增设吊
打眼：在顶部打眼，用膨胀螺栓固定铁件做吊点，需保证吊点牢固、安全。

三、安装龙骨

安装沿边龙骨：安装时需在龙骨上打眼并固定，确保沿边龙骨的水平度。

安装承载龙骨：靠近墙体的一侧，距离不大于300mm

承载龙骨的间距不大于1200mm

承载龙骨要在同一水平高度，拉通线进行调整、固定。

安装覆面龙骨：应使用专用铆固工具将覆面龙骨固定牢固。

四、安装基层板
轻钢龙骨安装完成并验收合格后，按基层板规格、拼缝间隙弹出分块线，然后从顶棚中间沿次龙骨的安装方向先装一行基层板，作为基准，再向两侧展开安装。基层板应按设计要求选用。设计无要求时，宜用7mm厚胶合板。基层板按设计要求的品种、规格和固定方式进行安装。采用胶合板时，应在胶合板朝向吊顶内侧面满涂防火涂料，用自攻螺钉与龙骨固定，自攻螺钉中心距不大于250mm。
五、 安装玻璃板
顶棚内所有露明的铁件焊接处，安装玻璃板前必须刷好防锈漆。
面层玻璃应按设计要求的规格和型号选用。一般采用3+3厚镜面夹胶玻璃或钢化镀膜玻璃。先按玻璃板的规格在基层板上弹出分块线，线必须准确无误，不得歪斜、错位。先用结构胶将玻璃粘贴固定，再用不锈钢装饰螺钉在玻璃四周固定。螺钉的间距、数量由设计定，但每块不得少于4个螺钉。玻璃上的螺钉孔应委托厂家加工，孔距玻璃边沿应大于20mm，已防玻璃破裂。玻璃安装应尽快进行，不锈钢螺钉应对角安装。
