BOP综合泵房消防泵房正式技术台账.doc

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐

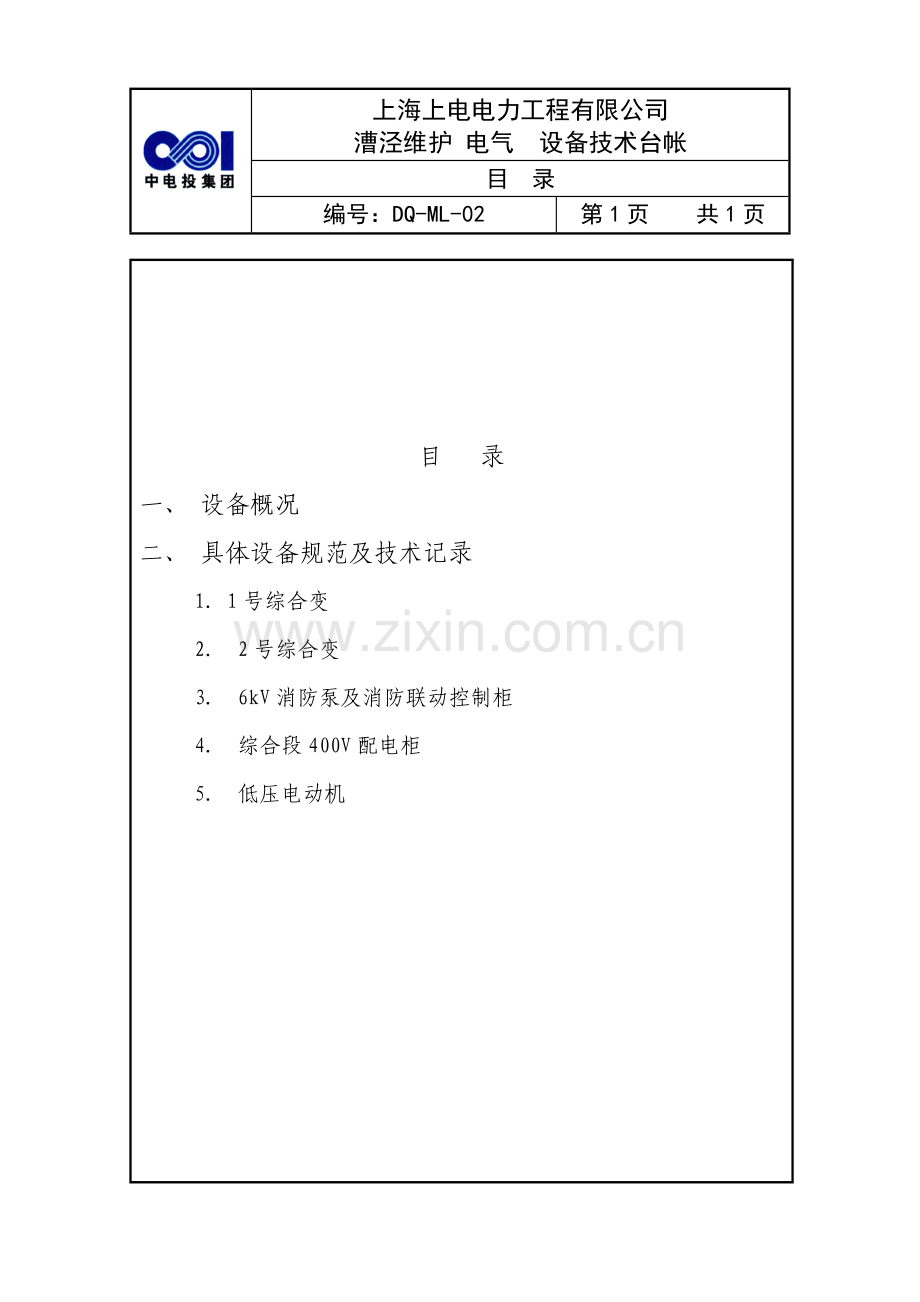

目 录
编号：DQ-ML-02
第1页 共1页

目 录
一、 设备概况
二、 具体设备规范及技术记录
1. 1号综合变
2. 2号综合变
3. 6kV消防泵及消防联动控制柜
4. 综合段400V配电柜
5. 低压电动机

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐

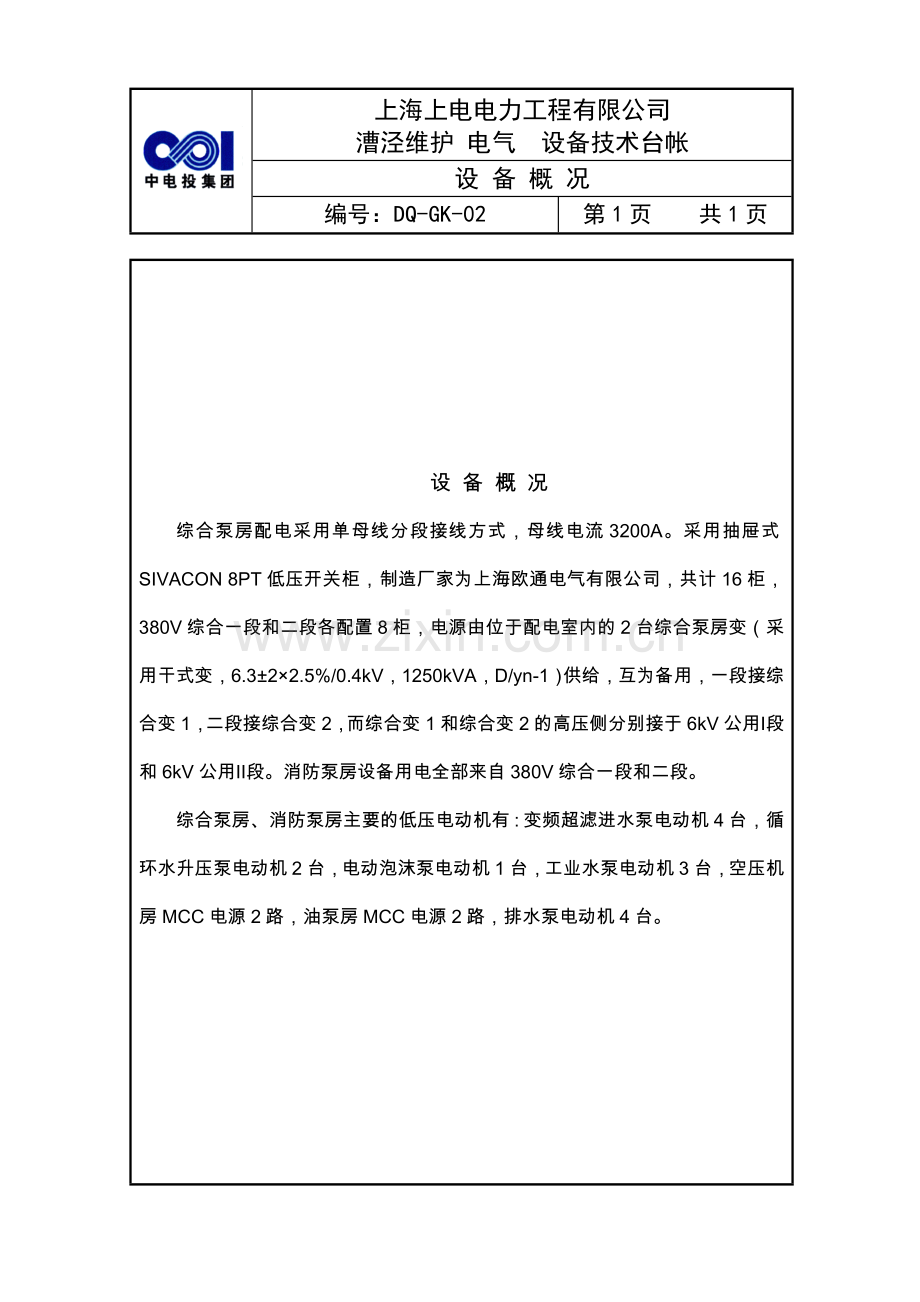

设 备 概 况
编号：DQ-GK-02
第1页 共1页

设 备 概 况
综合泵房配电采用单母线分段接线方式，母线电流3200A。采用抽屉式SIVACON 8PT低压开关柜，制造厂家为上海欧通电气有限公司，共计16柜，380V综合一段和二段各配置8柜，电源由位于配电室内的2台综合泵房变（采用干式变，6.3±2×2.5%/0.4kV，1250kVA，D/yn-1）供给，互为备用，一段接综合变1，二段接综合变2，而综合变1和综合变2的高压侧分别接于6kV公用Ⅰ段和6kV公用Ⅱ段。消防泵房设备用电全部来自380V综合一段和二段。
综合泵房、消防泵房主要的低压电动机有：变频超滤进水泵电动机4台，循环水升压泵电动机2台，电动泡沫泵电动机1台，工业水泵电动机3台，空压机房MCC电源2路，油泵房MCC电源2路，排水泵电动机4台。

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0201
第1页 共1页

设备名称：1号综合变
型号：SCB9-1250/6.3
出厂编号：20041213
生产厂家：顺特电气
出厂日期：2004.03
投运日期：04/06
安装位置：综合泵房380V开关室
设备编号：
技术参数：额定频率：50Hz～3相 额定容量：1250KVA 防护：IP00
连接组别：Dyn1绝缘等级：H温升限值：80K 冷却方式：AN

分接头
Ue(V)
Ie(A)
一次侧
1
6600

2
6450

3
6300
115
4
6150

5
6000

二次侧

400
1804
Ucc％
5.69

附属设备：
DXN7-Q 户内高压带电显示装置 镇江亨通电器有限公司
6KV开关：
400开关：西门子SENTRON WLⅡ3200N
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0202
第1页 共1页

设备名称：2号综合变
型号：SCB9-1250/6.3
出厂编号：20041212
生产厂家：顺特电气
出厂日期：2004.03
投运日期：04/06
安装位置：综合泵房380V开关室
设备编号：
技术参数：额定频率：50Hz～3相 额定容量：1250KVA 防护：IP00
连接组别：Dyn1绝缘等级：H温升限值：80K 冷却方式：AN

分接头
Ue(V)
Ie(A)
一次侧
1
6600

2
6450

3
6300
115
4
6150

5
6000

二次侧

400
1804
Ucc％
5.67

附属设备：
DXN7-Q 户内高压带电显示装置 镇江亨通电器有限公司
6KV开关：
400开关：西门子SENTRON WLⅡ3200N
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0203
第1页 共1页

设备名称：1号超滤进水泵
型号：M2QA315S4A B3
出厂编号：
生产厂家：ABB
出厂日期：2002
投运日期：04/06
安装位置：化水泵房
设备编号：
技术参数：
额定容量：110Kw 额定电压：380V 额定电流：190A
额定转速：1483r/min 绝缘等级：F 接线：Δ
功率因数cosφ：0.89
轴承型号：6319-C3
附属设备：
开关：西门子SENTRON WL 630、630A、保护模块ETU45B 630A
CT：300/5
电缆：ZR-YJV22-0.6/1kV3×185+1×95mm2
变频器：DANFOSS VLT5000
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0204
第1页 共1页

设备名称：2号超滤进水泵
型号：M2QA315S4A B3
出厂编号：K310002002
生产厂家：ABB
出厂日期：2002
投运日期：04/06
安装位置：化水泵房
设备编号：
技术参数：
额定容量：110Kw 额定电压：380V 额定电流：190A
额定转速：1483r/min 绝缘等级：F 接线：Δ
功率因数cosφ：0.89
轴承型号：6319-C3
附属设备：
开关：西门子SENTRON WL 630、630A、保护模块ETU45B 630A
CT：300/5
电缆：ZR-YJV22-0.6/1kV3×185+1×95mm2
变频器：DANFOSS VLT5000
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0205
第1页 共1页

设备名称：3号超滤进水泵
型号：M2QA315S4A B3
出厂编号：K310002002
生产厂家：ABB
出厂日期：2002
投运日期：04/06
安装位置：化水泵房
设备编号：
技术参数：
额定容量：110Kw 额定电压：380V 额定电流：190A
额定转速：1483r/min 绝缘等级：F 接线：Δ
功率因数cosφ：0.89
轴承型号：6319-C3
附属设备：
开关：西门子SENTRON WL 630、630A、保护模块ETU45B 630A
CT：300/5
电缆：ZR-YJV22-0.6/1kV3×185+1×95mm2
变频器：DANFOSS VLT5000
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0206
第1页 共1页

设备名称：4号超滤进水泵
型号：M2QA315S4A B3
出厂编号：K310002002
生产厂家：ABB
出厂日期：2002
投运日期：04/06
安装位置：化水泵房
设备编号：
技术参数：
额定容量：110Kw 额定电压：380V 额定电流：190A
额定转速：1483r/min 绝缘等级：F 接线：Δ
功率因数cosφ：0.89
轴承型号：6319-C3
附属设备：
开关：西门子SENTRON WL 630、630A、保护模块ETU45B 630A
CT：300/5
电缆：ZR-YJV22-0.6/1kV3×185+1×95mm2
变频器：DANFOSS VLT5000
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0207
第1页 共1页

设备名称：电动泡沫泵
型号：Y2-315M-2
出厂编号：047
生产厂家：江苏大中
出厂日期：2003.11
投运日期：04/06
安装位置：消防泵房
设备编号：
技术参数：
额定容量：132KW 额定电压：380V 额定电流：233A
额定转速：2975r/min 绝缘等级：F 接线：Δ

附属设备：
开关：西门子SENTRON WL 630、630A 、保护模块 ETU45B 630A 160A(柜号：380V综合一段3A－1)
CT：400/5
电缆：ZR-YJV22-0.6/1kV2*（3×95+1×50mm2）
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0208
第1页 共1页

设备名称：电动消防泵
型号：YKK355 2-4
出厂编号：0403001
生产厂家：南通电机
出厂日期：2004.03
投运日期：04/06
安装位置：消防泵房
设备编号：
技术参数：
额定容量：200KW 额定电压：6KV 额定电流：24.4A
额定转速：1485r/min 绝缘等级：F 接线：Y
功率因数cosφ：0.85

附属设备：
开关：ABB VD4M 1212-40、1250A
出线CT：50/5
零序CT：50/5
电缆：ZR-YJV22-3×50mm2
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0209
第1页 共1页

设备名称：1号工业水泵
型号：Y250M-2
出厂编号：020
生产厂家：江苏大中
出厂日期：2004.02
投运日期：04/06
安装位置：综合泵房
设备编号：
技术参数：
额定容量：55KW 额定电压：380V 额定电流：102.6A
额定转速：2970r/min 绝缘等级：F 接线：Δ

附属设备：
开关：160A(柜号：380V综合一段6A－7)
电缆：ZR-YJV22-0.6/1kV3×70+1×35mm2
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0210
第1页 共1页

设备名称：2号工业水泵
型号：Y250M-2
出厂编号：019
生产厂家：江苏大中
出厂日期：2004.02
投运日期：04/06
安装位置：综合泵房
设备编号：
技术参数：
额定容量：55KW 额定电压：380V 额定电流：102.6A
额定转速：2970r/min 绝缘等级：F 接线：Δ

附属设备：
开关：160A(柜号：380V综合二段5B－12)
电缆：ZR-YJV22-0.6/1kV3×70+1×35mm2
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0211
第1页 共1页

设备名称：3号工业水泵
型号：Y250M-2
出厂编号：018
生产厂家：江苏大中
出厂日期：2004.02
投运日期：04/06
安装位置：综合泵房
设备编号：
技术参数：
额定容量：55KW 额定电压：380V 额定电流：102.6A
额定转速：2970r/min 绝缘等级：F 接线：Δ

附属设备：
开关：160A(柜号：380V综合一段6A－8)
CT：
电缆：ZR-YJV22-0.6/1kV3×70+1×35mm2

备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0212
第1页 共1页

设备名称： 1号稳压泵
型号：Y160M2-2
出厂编号：08323
生产厂家：上海力超
出厂日期：2003.12
投运日期：04/06
安装位置：消防泵房
设备编号：
技术参数：
额定容量：15KW 额定电压：380V 额定电流：29.4A
额定转速：2930r/min 绝缘等级：F 接线：Δ

附属设备：
电缆：4×4mm2
备注情况：

上海上电电力工程有限公司
漕泾维护 电气 设备技术台帐
设 备 规 范
编号：DQ-GF-0213
第1页 共1页

设备名称： 2号稳压泵
型号：Y160M2-2
出厂编号：031223
生产厂家：上海申星电机
出厂日期：2003.12
投运日期：04/06
安装位置：消防泵房
设备编号：
技术参数：
额定容量：15KW 额定电压：380V 额定电流：29.4A
额定转速：2900r/min 绝缘等级：F 接线：Δ

附属设备：
电缆：4×4mm2
备注情况：
