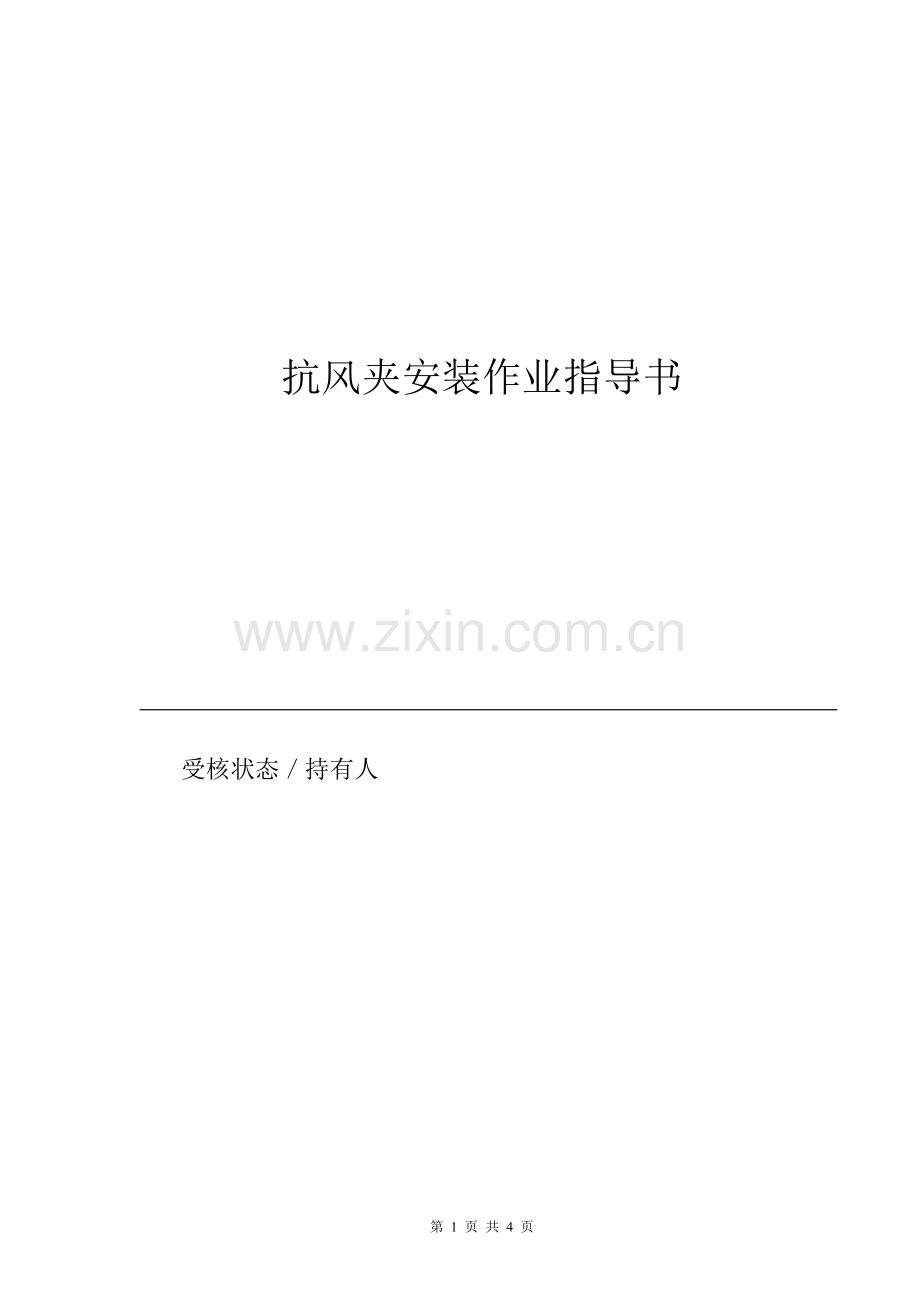

抗风夹安装作业指导书

受核状态／持有人
1. 适用范围
本作业指导书适用
2. 施工工艺流程
用棘轮扳手拧紧螺栓
安装抗风夹，手动拧紧螺栓
测定T型支架位置并做好标记

抗风夹组对

3. 施工准备
3.1 技术准备
认真组织技术、测量人员对屋面雨棚补强加固图及原钢结构檩条平面布置图进行审核，审核图纸中各檩条的规格、数量以及相对位置，从而了解T型支架的大致位置。
3.2设备机具配置
序号
名称
规格
数量
用途
1
X射线探测仪
BJQ-UX
3台
测定T型支架位置
2
反光漆
黄色
5公斤
标记
3
毛笔

20只
标记
4
棘轮扳手
14
40把
紧固螺栓
5
棘轮扳手
17
40把
紧固螺栓

4. 施工要求
4.1抗风夹分为Ⅰ、Ⅱ型两种，上部不与任何物体连接的为Ⅰ型；上部与压梁、检修马道或角钢连接的为Ⅱ型。
4.2 抗风夹必须安装在T型支架部位，所以安装抗风夹前要用X射线探测仪探明支架位置，用抹布擦掉屋面板上的露水后用毛笔蘸黄色反光漆做出标记。支架缺失的应及时做好记录并在图纸上标注。
4.3测量及验线人需经过培训、考核，持证上岗，掌握并能熟练应用国家、地方有关现行标准规范，熟悉施工现场各种测量工作和熟练使用测量仪器。本工程由主管测量工程师和专业测量人员成立测量管理组。
4.4抗风夹由两个部件组成，为了加快天窗施工速度，必须利用白天时间用M10×70螺栓组对，一套抗风夹配两个平垫片、一个弹簧垫片、一个螺母。组对时螺母外露10mm为宜。
4.5 抗风夹安装前，应进行安装工艺试验，固化螺栓拧紧工具、螺栓外露长度等工艺与参数。
4.6 T型支架探明并标记后安装抗风夹，先用手将螺母拧紧，然后用两个配对的棘轮扳手根据工艺试验确定的螺栓外露长度将螺母拧紧。
