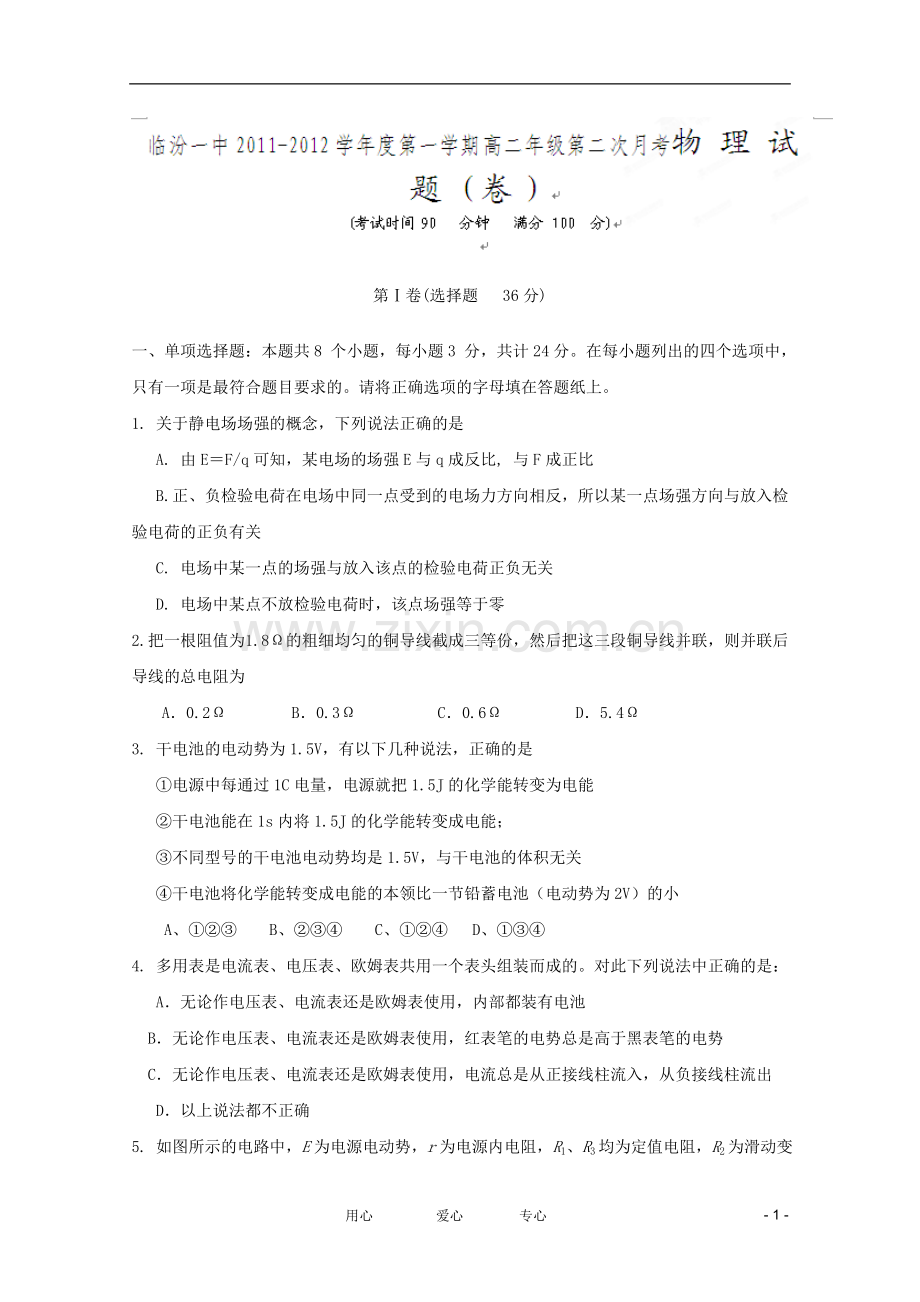

第Ⅰ卷(选择题 36分)
一、单项选择题：本题共8 个小题，每小题3 分，共计24分。在每小题列出的四个选项中，只有一项是最符合题目要求的。请将正确选项的字母填在答题纸上。
1. 关于静电场场强的概念，下列说法正确的是
A. 由E＝F/q可知，某电场的场强E与q成反比, 与F成正比
B. 正、负检验电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入检验电荷的正负有关
C. 电场中某一点的场强与放入该点的检验电荷正负无关
D. 电场中某点不放检验电荷时，该点场强等于零
2. 把一根阻值为1.8Ω的粗细均匀的铜导线截成三等份，然后把这三段铜导线并联，则并联后导线的总电阻为
A．0.2Ω B．0.3Ω C．0.6Ω D．5.4Ω
3. 干电池的电动势为1.5V，有以下几种说法，正确的是
①电源中每通过1C电量，电源就把1.5J的化学能转变为电能
②干电池能在1s内将1.5J的化学能转变成电能；
③不同型号的干电池电动势均是1.5V，与干电池的体积无关
④干电池将化学能转变成电能的本领比一节铅蓄电池（电动势为2V）的小
A、①②③ B、②③④ C、①②④ D、①③④
4. 多用表是电流表、电压表、欧姆表共用一个表头组装而成的。对此下列说法中正确的是：
A．无论作电压表、电流表还是欧姆表使用，内部都装有电池
B．无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势
C．无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出
D．以上说法都不正确
5. 如图所示的电路中，E为电源电动势，r为电源内电阻，R1、R3均为定值电阻，R2为滑动变阻器。三个电表A1、A2和V的示数分别为I1、I2和U，将R2的滑动触点由a端向b端移动，则三个电表示数的变化情况是
A．I1增大，I2不变，U增大
B．I1减小，I2增大，U减小
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小
6. 一个表头并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A时，改装表的读数为1.1A，稍微偏大些，为了使它的读数准确，应
A．在原分流电阻上再并联一个较大的电阻
B．在原分流电阻上再串联一个较小的电阻
C．在原分流电阻上再串联一个较大的电阻
D．在原分流电阻上再并联一个较小的电阻
7. 如图所示，把两个相同的灯泡分别接在甲、乙两种电路中，甲电路两端的电压为8V，乙电路两端的电压为14V。调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的功率分别为P1和P2。则下列关系中正确的是
A. P1>P2 B. P1<P2
C . P1=P2 D. 无法确定
8. 在如图所示的电路中，当合上开关S后，两个灯泡均不发光，用电压表测得Uab=0，Ubc=6V，Ucd=0，如果各段导线及接线处均无问题，这说明
A．开关S未接通
B．灯泡L1的灯丝断了
C．灯泡L2的灯丝断了
D．滑动变阻器R电阻丝断了
二．多项选择题（本题包含4小题，每小题3分，共12分）在每小题给出的四个选项中，至少有两个选项符合题意。全部选对的得3分，选不全的得2分，有错者或不答的得0分。请将正确选项的字母填在答题纸上
9. 如图所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等，一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4是运动轨迹与等势面的一些交点，由此可以判定
A． 电子在1、2、3、4四个位置处具有的电势能与动能的总和一定相等
B． O处的点电荷一定带负电
C． a、b、c三个等势面的电势关系是
D． 电子从位置1到2和从位置3到4的过程中电场力做功的大小关系是W12=2W34
10. 如图所示是两个不同电阻的I-U图象，其中图象①是电阻R1的I-U图象，图像②是电阻R2，的I-U图象，则
A．R1和R2串联后的总电阻的I-U图象应在区域I
B．R1和R2串联后的总电阻的I-U图象应在区域III
C．R1和R2并联后的总电阻的I-U图象应在区域I
D．R1和R2并联后的总电阻的I-U图象应在区域III
11. 电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路。当开关S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以下判断正确的是
R1
R2
R3
S
A．液滴仍保持静止状态
B．液滴将向下运动
C．电容器上的带电量将减为零
D．电容器将有一个瞬间的充电过程
I/A
U/V
4
2
O
1 2 3 4
a
b
12. 如图所示，直线a、b分别表示一个电池组和一只电阻的伏安特性曲线。用该电源和电阻组成的闭合电路，以下说法正确的是
A．该电池组的内阻是1Ω
B．该电阻的阻值为3Ω
C．将该电阻接在该电池组两端，电池组的输出功率将是3W
D．改变外电阻的阻值时，该电池组的最大输出功率为4W
第Ⅱ卷（非选择题 共64分）
三．填空及实验题（本题包括5小题，每空2分，共32分）
13. 两根长度相同，横截面积之比S1：S2=2：3的均匀铜导线按图所示接入电路，则两导线的电阻之比R1：R2= ，自由电子在两导线中定向移动时的速率之比=
14. 一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．
红表笔接
A
A
B
B
C
C
黑表笔接
B
C
A
C
A
B
测得阻值()
100
10k
100
10.1k
90
190
由表中的数据可以判定:
（1）电阻接在______________两点间
（2）二极管接在_________________两点间，其中正极接在_________________点．
15. 如图所示：（甲）图为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量某一定值电阻，测量的某些操作步骤如下：
（1）将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件__ __（填S、K或Ｔ），使电表指针指向__ ___位置。
（2） 测量该电阻的阻值时，电表的读数如图（乙）所示，则该电阻的阻值为_ _。
（3）当用R×10档去测量某待测电阻（阻值约为1000Ω）时，指针偏转角度较小。为了减小测量误差，应该将选择开关K扳至__ ___档重新测量。
16. 一个标有“3V，0.6W”小灯泡，在测量其伏安特性曲线实验中，得到下表数据：
U/(V)
0
0.20
0.50
1.00
1.50
2.00
2.50
3.00
I/(A)
0
0.05
0.10
0.15
0.18
0.19
0.20
0.21
根据表中数据，回答下列问题：
⑴实验所用的电路图为_________
⑵根据表中数据，在右图中画出小灯泡的伏安
特性曲线。
⑶由曲线可知小灯泡的电阻随电压增大而______
（填“增大”、“不变”或“减小”）
17. 在测量干电池的电动势和内电阻的实验中
（1）将电流表、电压表、滑动变阻器按图示的方式连接，考虑到电表内阻的影响, 这种方式连接所测得的电源电动势E测 电源电动势的真实值E真（填“大于”、“等于”、或“小于”）
（2）根据实验数据画出的U-I图线如图所示，则求得的电动势是______V，内电阻是______。
（3）某同学在连接电路的实物图时按右图所示进行了连接．试指出该同学接线中错误的和不规范的做法是： _____________．
A．滑动变阻器不起变阻作用
B．电流表接线有错
C．电压表量程选用不当
D．电压表接线有错
四．计算题（本题包含4小题，共32分）解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
18. （6分）如图所示在真空中的O点有一点电荷Q=1.0×10-9C，直线MN过O点，OM=30cm，
.试求: (1)M点的场强大小；
(2)若M点的电势比N点的电势高15V，将一个试探电荷q=―2×10-10C从N点移到M电场力做的功是多少？
19. （6分）如图所示，设R1＝R2＝R3＝R4＝R，求开关S闭合和断开时，A、B两端的电阻之比．
20．（8分）如图所示，电源电动势E=10V，内阻r=0.5Ω，“8V，16W”的灯泡恰好能正常发光，电动机M绕组的电阻R0=1Ω，
求：（1）流过灯泡的电流I1;
（2）电源的总电流I；
（3）电动机的总功率P
（4）电动机的效率。
21. （12分）如图所示的电路中，R1、R2均为定值电阻，且R1＝10Ω，R2的阻值未知，R3是一个滑动变阻器，在其滑片从最左端滑至最右端的过程中，测得电源的路端电压U随电流I的变化图线如图所示，其中图线上的A、B两点是滑片在变阻器两个不同的端点时分别得到的。
求：⑴电源的电动势和内电阻；
⑵定值电阻R2的阻值；
⑶滑动变阻器R3的最大值；
⑷上述过程中R1上得到的最大功率以及电源的最大输出功率。
