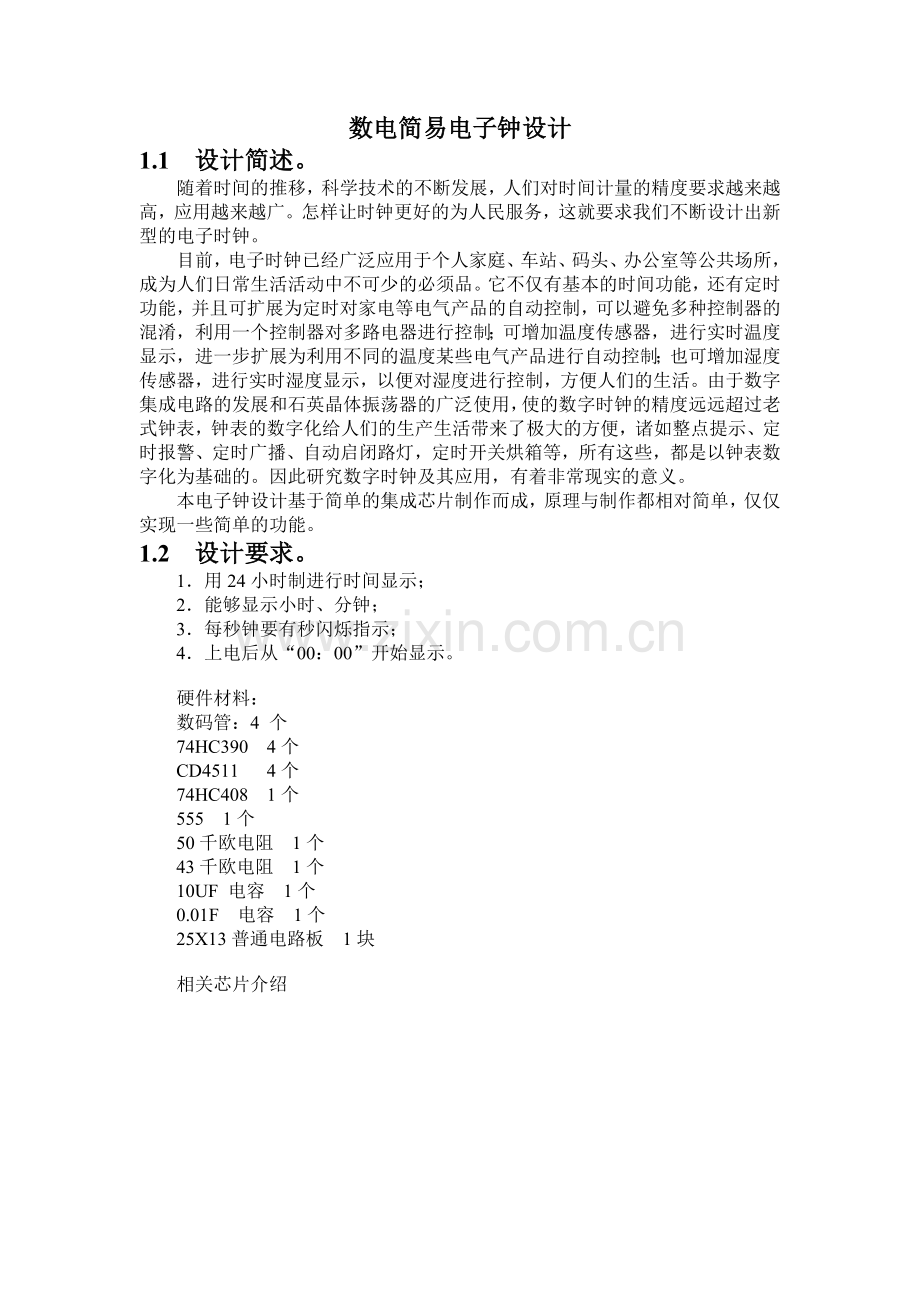

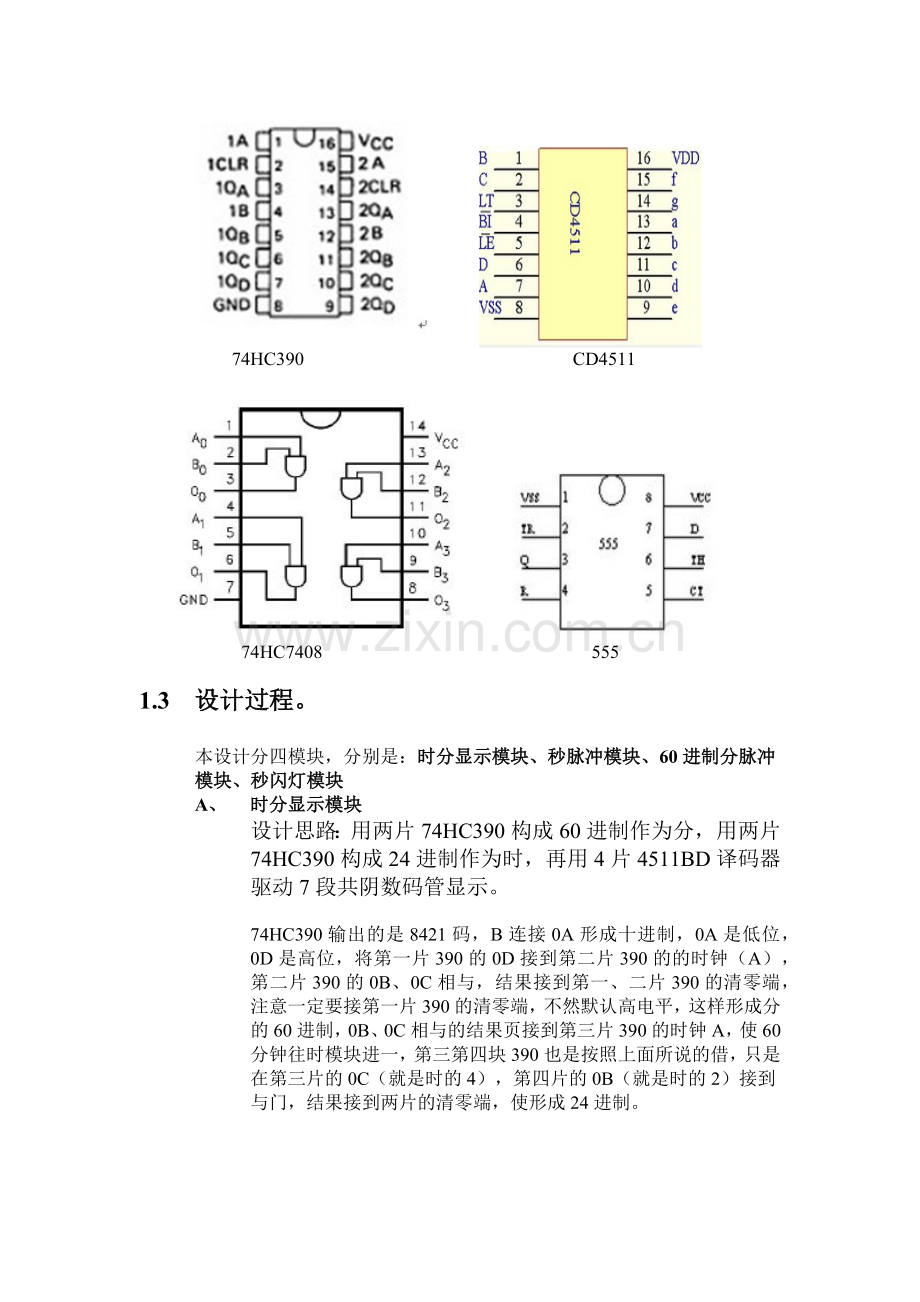

数电简易电子钟设计1.1 设计简述。 随着时间的推移，科学技术的不断发展，人们对时间计量的精度要求越来越高，应用越来越广。怎样让时钟更好的为人民服务，这就要求我们不断设计出新型的电子时钟。目前，电子时钟已经广泛应用于个人家庭、车站、码头、办公室等公共场所，成为人们日常生活活动中不可少的必须品。它不仅有基本的时间功能，还有定时功能，并且可扩展为定时对家电等电气产品的自动控制，可以避免多种控制器的混淆，利用一个控制器对多路电器进行控制；可增加温度传感器，进行实时温度显示，进一步扩展为利用不同的温度某些电气产品进行自动控制；也可增加湿度传感器，进行实时湿度显示，以便对湿度进行控制，方便人们的生活。由于数字集成电路的发展和石英晶体振荡器的广泛使用，使的数字时钟的精度远远超过老式钟表，钟表的数字化给人们的生产生活带来了极大的方便，诸如整点提示、定时报警、定时广播、自动启闭路灯，定时开关烘箱等，所有这些，都是以钟表数字化为基础的。因此研究数字时钟及其应用，有着非常现实的意义。本电子钟设计基于简单的集成芯片制作而成，原理与制作都相对简单，仅仅实现一些简单的功能。1.2 设计要求。1用24小时制进行时间显示；2能够显示小时、分钟；3每秒钟要有秒闪烁指示；4上电后从“00：00”开始显示。硬件材料：数码管：4 个74HC390 4个CD4511 4个74HC408 1个555 1个50千欧电阻 1个43千欧电阻 1个10UF 电容 1个0.01F 电容 1个25X13普通电路板 1块相关芯片介绍 74HC390 CD4511 74HC7408 5551.3 设计过程。本设计分四模块，分别是：时分显示模块、秒脉冲模块、60进制分脉冲模块、秒闪灯模块A、 时分显示模块设计思路：用两片74HC390构成60进制作为分，用两片74HC390构成24进制作为时，再用4片4511BD译码器驱动7段共阴数码管显示。74HC390输出的是8421码，B连接0A形成十进制，0A是低位，0D是高位，将第一片390的0D接到第二片390的的时钟（A），第二片390的0B、0C相与，结果接到第一、二片390的清零端，注意一定要接第一片390的清零端，不然默认高电平，这样形成分的60进制，0B、0C相与的结果页接到第三片390的时钟A，使60分钟往时模块进一，第三第四块390也是按照上面所说的借，只是在第三片的0C（就是时的4），第四片的0B（就是时的2）接到与门，结果接到两片的清零端，使形成24进制。该模块仿真电路图如下：B、 秒脉冲模块设计思路：采用555制作秒脉冲，取50千欧、43千欧、10UF、0.01UF电容，其时间T=1.43/（R1+2R2）C ， 带入以上数据可算的T约为1秒，其电路图如下：仿真示波器显示如下：C、 60进制分脉冲模块设计思路：用两片74HC390构成60进制，再用秒脉冲作为时钟输入，当计数到六十时输出脉冲构成分脉冲，分脉冲作为时分模块中分模块的时钟输入，使时分模块工作。其仿真电路图如下：D、 秒闪灯模块设计思路：在秒脉冲输出处连接一个LED小灯即可，电路图如下：1.4 实物效果图：将各个模块焊接调试出来后连接在一起，最终得到实物效果图如下：1.5设计心得与建议。
