微型压缩机气缸、活塞双端面磨床技术方案.doc

上传人:xrp****65 文档编号:5957573 上传时间:2024-11-24 格式:DOC 页数:7 大小:324KB 下载积分:10 金币
下载 相关 举报

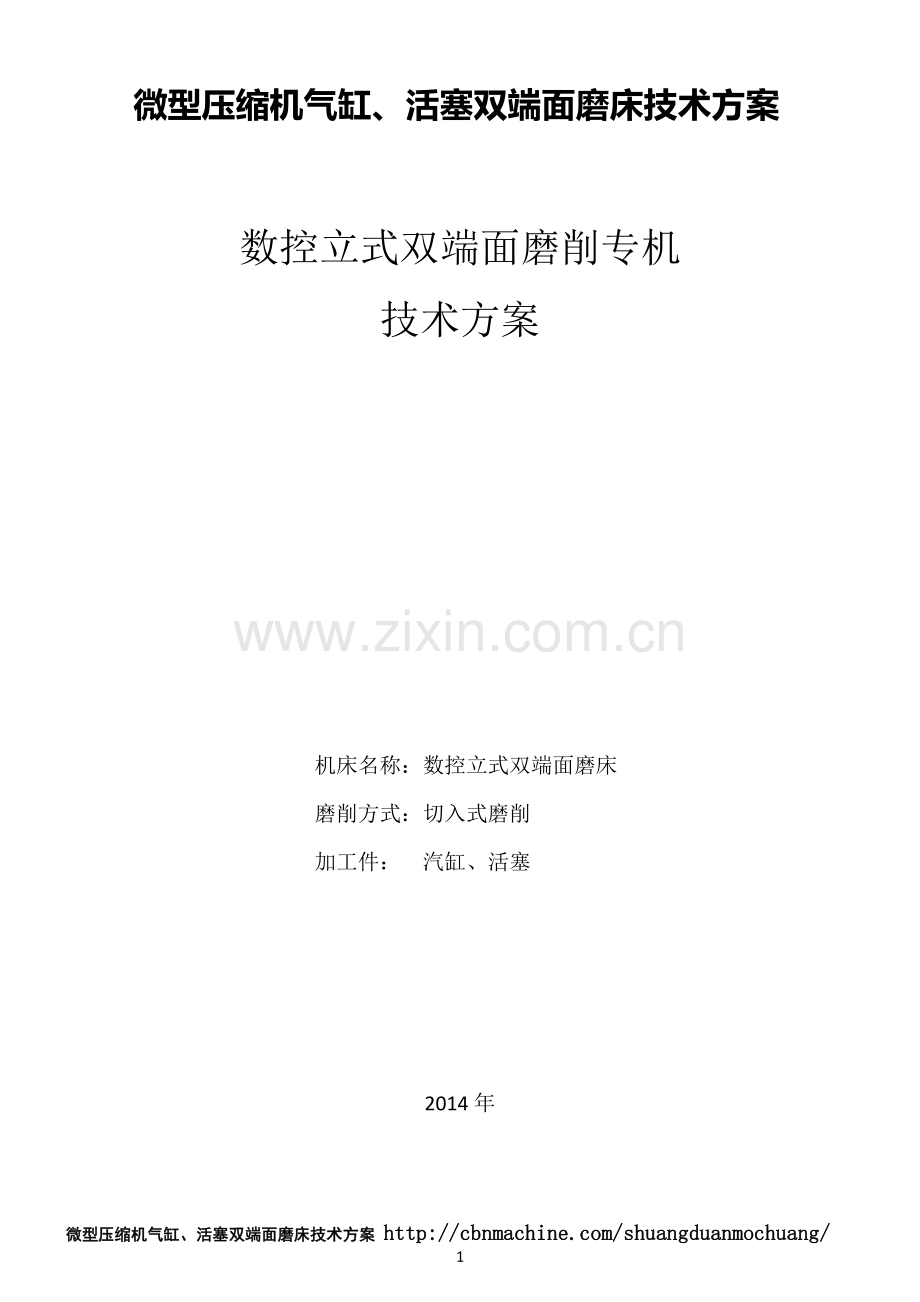

微型压缩机气缸、活塞双端面磨床技术方案.doc_第1页
第1页 / 共7页
微型压缩机气缸、活塞双端面磨床技术方案.doc_第2页
第2页 / 共7页


点击查看更多>>
资源描述
微型压缩机气缸、活塞双端面磨床技术方案 数控立式双端面磨削专机 技术方案 机床名称:数控立式双端面磨床 磨削方式:切入式磨削 加工件: 汽缸、活塞 2014年 目录 一、HPM-128型数控立式双端面磨床 二、主要设计技术指标 三、主要部件配置单 四、机床主要特点 一.HPM-128型数控立式双端面磨床 双端面磨床效果图 机床加工区域示意图 工件装夹方式:采用夹具上的内孔对工件的外圆进行定位。将工件放入夹具上的孔内,夹具带动工件进入上下砂轮之间进行磨削。 平面布置 机床平面布置图 二、主要设计技术指标 表1 项目 参数 单位 磨削工件最大外径尺寸 120(据客户要求) mm 磨头主轴最高转速 1450 rpm 磨头行程 约80 mm CBN砂轮直径(环宽) φ305(50) mm 一次进刀磨削完成 双面加工节拍(磨削量) ≤40(单边0.1-0.12) s(mm) 主轴进行伺服电机额定转速 3000 rpm 上下料驱动伺服电机额定转速 3000 rpm 卡具驱动伺服电机额定转速 3000 rpm 磨头电机功率 11 KW 机床总功率 ≤30 KW 机床总重量 约4 T 机床外形尺寸(长×宽×高) 约1100×1500×2000 mm 工作精度 平面度 0.002 mm 平行度 0.002 mm 粗糙度 Ra0.4 μm 三、主要部件配置单 标准配件明细 序号 名称 数量 单位 备注 1 控制系统 1 套 日本三菱 2 磨削主轴电机 2 套 ABB 3 进给伺服电机 2 套 日本三菱 4 卡具驱动伺服电机 2 套 日本三菱 5 双工位切换电机 1 套 日本三菱 6 自动修整伺服电机 1 套 日本三菱 7 CBN砂轮 2 片 沈阳海默研制 8 设备外罩 1 套 全封闭防护 9 变频器系统 2 套 日本三菱 10 工件计数器 1 套 总数 11 输入菜单方式和条件(可触摸屏式操作系统) 1 套 本公司自有品牌 12 CBN磨削软件 1 套 本公司自有品牌 13 轴承 1 套 FAG、KOYO等 14 冷却过滤装置 1 套 烟台 选择配置及功能 序号 名称 数量 单位 备注 1 设备点检提醒 1 套 自主研发 2 能耗统计 1 套 自主研发 3 节拍曲线 1 套 自主研发 4 生产进度管理 1 套 自主研发 5 安全操作 1 套 自主研发 6 电能测量 1 套 自主研发 7 多语言操作界面 1 套 自主研发 8 报警联网 1 套 自主研发 9 操作记录 1 套 自主研发 10 操作者培训 1 套 自主研发 选择备件 序号 名称 数量 单位 备注 1 CBN砂轮 1 片 本公司生产 2 砂轮修整块 1 组 四、机床主要特点 1. 砂轮主轴采用高精度、高刚性的推力角接触球轴承和双列圆柱滚子轴承进行定位和支承,带动CBN端面磨砂轮磨削,提高磨削效率与磨削质量; 2. 优化配置的CBN端面磨砂轮。CBN端面磨砂轮具有高硬度、高耐磨性、高寿命、高导热性、环保等优点,提高机床的加工能力、保证机床加工精度的稳定性、提高生产效率; 3. 主轴进给导轨采用矩形贴塑滑动导轨,导向精度高,承载能力强,抗振性好,加工方便; 4. 双工位磨削加工,磨削时间与换件时间叠加,提高加工效率; 5. 可操作性强: 可视化触摸屏操作、图解说明更为人性化,新手很容易掌握。 6. 生产管理方便: 实时监控工件加工过程的相关信息,自动记忆生产数据等信息。具有数据采集、数据统计等功能,且可对信息进行检索,便于生产管理; 7. 操作等级的设定: 利用操作等级的设定,保证机床的关键参数不易变动,防止机床误操作,造成机床故障。 微型压缩机气缸、活塞双端面磨床技术方案 7
