四川广播电视塔塔吊高空拆除技术
1、吴强先 2、陈林 3、罗呈刚
（1、四川华西集团有限公司 2、3、四川省第十三建筑有限公司）
【摘要】四川广播电视塔塔吊高空拆除施工难度大、技术要求高，施工安全风险大。通过优化施工工艺，解决了关键技术问题，安全、顺利的拆除了塔吊，为类似构筑物施工提供了宝贵经验。
【关键词】电视塔 塔吊 解体 拆除
【中图分类号】 【文献标识码】 【文章编号】
1 工程概况
四川广播电视塔塔身为变截面预应力砼墙肢型筒体-斜撑结构体系，塔高339m。由塔座、塔身、下塔楼、上塔楼、发射天线桅杆组成。标高232-257m为砼桅杆，桅杆内腔尺寸为3100X3100mm，桅杆顶部牛腿尺寸为2100X2100 mm，顶部平台板尺寸为6700X6700mm，为厚200mm C50砼。
2 塔吊基本情况
四川广播电视塔主体结构及砼桅杆工程施工采用QT80EA专用内爬塔吊，塔吊总高40.5m，起重臂长45m、平衡臂长13.5m、塔臂以下高度为33.7m，回转上支座平面尺寸2450X2450mm，自重44.36T。当砼桅杆施工到257m时，塔吊支承于砼桅杆内壁232.3m处，塔臂距地面实际高度为276m。
3 塔吊拆除难点
当砼桅杆施工到257m时，塔臂距砼桅杆顶面实际高度为9m，塔吊拆除将在距地面实际高度为276m高空且无操作面的条件下进行，难度极大。塔吊构件、设备下放过程中，因构件尺寸大、重量大、垂直运输距离长，无法进行有效观测；并必须对下放过程中的速度、方向、稳定性、准确性进行控制，拆除技术要求高。塔吊拆除时，施工作业人员在超高空进行悬空作业，无法提供立足所需的作业平台和采取有效的安全措施，只能依靠安全带及操作人员的自我安全保护意识、胆大心细进行作业，安全风险极大。
4 拆除方案
在276m高空将塔吊起重臂、平衡臂、平衡重分段解体、一部分从电视塔塔楼外下放；另一部分由电梯井道下放运出井道。塔身在砼桅杆内分段解体、分段平移，再通过电梯井将解体部分运出井道。
5 主要部件拆除顺序
2/5平衡重→1/3起重臂→3/5平衡重→2/3起重臂→起重机构→司机室→爬升系统→基础节→标准节→上下回转支承座→回转机构→塔帽→支承钢梁→内爬导框。
6 主要部件拆除方法
6.1平衡重拆除：采用塔吊原配的门型支架，利用起重卷扬机拆除，每吊次拆除一块，分两次拆除，利用起重绳将其下放到218m处钢平台上的小车上，运入筒内，用地面5T卷扬机从电梯井内下放。

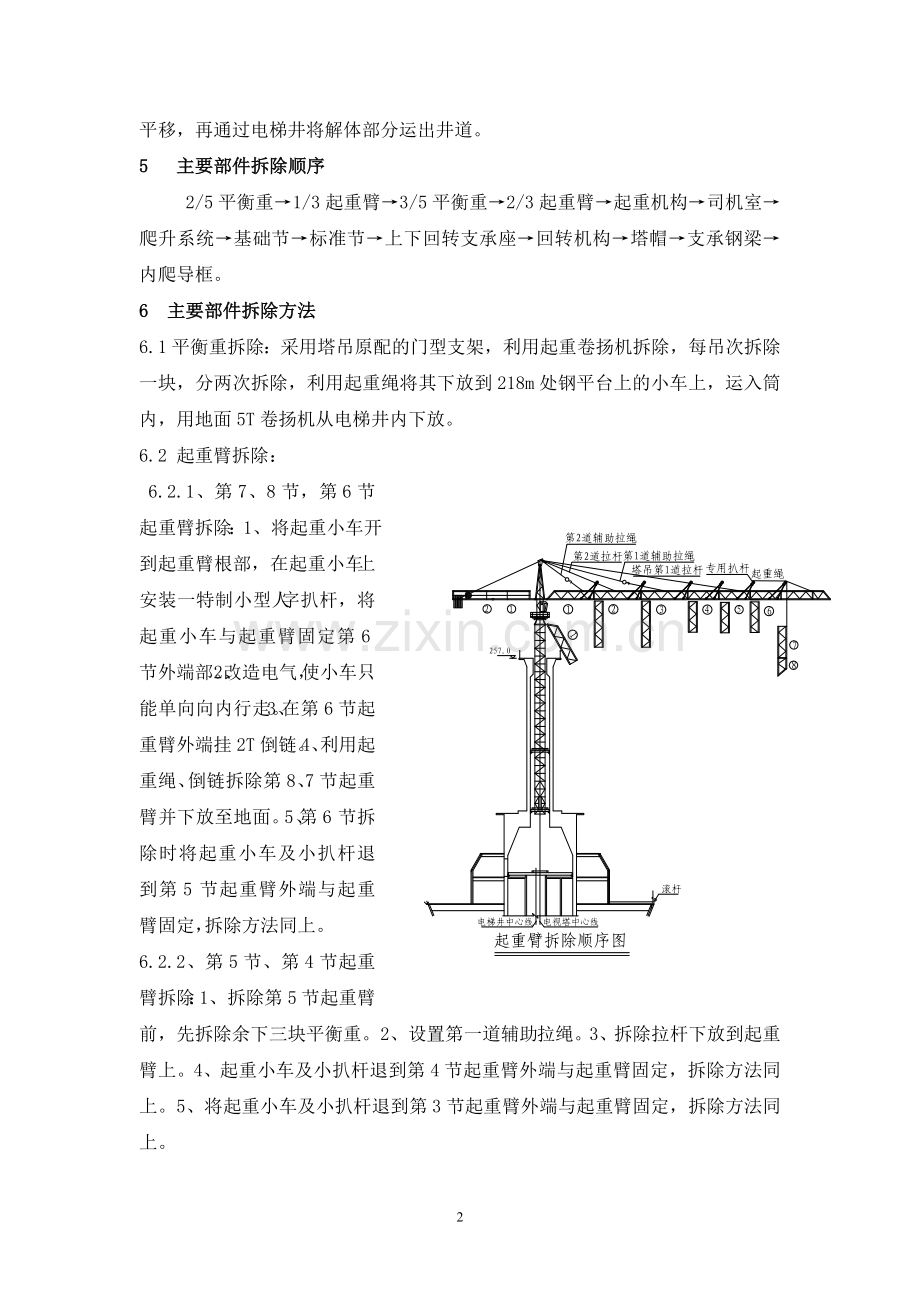

6.2 起重臂拆除：
6.2.1、第7、8节，第6节起重臂拆除：1、将起重小车开到起重臂根部，在起重小车上安装一特制小型人字扒杆，将起重小车与起重臂固定第6节外端部。2、改造电气，使小车只能单向向内行走。3、在第6节起重臂外端挂2T倒链。4、利用起重绳、倒链拆除第8、7节起重臂并下放至地面。5、第6节拆除时将起重小车及小扒杆退到第5节起重臂外端与起重臂固定，拆除方法同上。
6.2.2、第5节、第4节起重臂拆除：1、拆除第5节起重臂前，先拆除余下三块平衡重。2、设置第一道辅助拉绳。3、拆除拉杆下放到起重臂上。4、起重小车及小扒杆退到第4节起重臂外端与起重臂固定，拆除方法同上。5、将起重小车及小扒杆退到第3节起重臂外端与起重臂固定，拆除方法同上。
6.2.3、第3节起重臂拆除：起重小车及小扒杆退到第2节起重臂外端与起重臂固定，拆除第一道辅助拉绳，同前第3节拆除方法，先放到222.1m平台上，采用专用小车运入塔内，从电梯井内下放。
6.2.4、第2节起重臂拆除：1、设置第2道辅助拉绳。2、拆除第一道拉杆。3、起重小车及小扒杆退到第1节起重臂外端与起重臂固定，同前拆除方法，先下放到222.1m平台上，采用专用小车运入塔内，从电梯井内下放。
6.2.6、第1节起重臂拆除：1、将起重绳固定在第1节起重臂前端部，拆除小扒杆。2、用倒链拉住支座端，拆除接头销轴，设置拉绳拉住起重臂上端。3、松动拉绳、使起重臂外移，通过2T卷扬机、起重卷扬机将下放到222.1m平台上，采用专用小车运入塔内，从电梯井内下放。
6.3 平衡臂拆除：
6.3.1、第2节平衡臂拆除：1、在第1节外端部平衡臂安装小扒杆。2、在平衡臂第1、2节外端部各加一辅助拉绳。3、拆除平衡臂拉杆。 4、在222.1m处设置2T卷扬机。5、在小扒杆上挂2T倒链。6、利用倒链、卷扬机将其下放到222.1m平台上，采用专用小车运入塔内，从电梯井内下放。
6.3.2、第1节平衡臂拆除：1、将2T卷扬机绳头拴在第2节平衡臂前端，拆除第1节辅助拉绳。3、利用倒链、卷扬机将其下放到222.1m平台上，采用专用小车运入塔内，从电梯井内下放。
6.4 起重机构拆除：起重机构重2.96T，按钢丝绳、起重电机、变速箱、卷扬机筒、机架分块解体后用倒链移到平衡重位置，利用门型支架和222.1m处卷扬机下放到平台小车上，运入塔内，从电梯井内下放。
6.5 塔身拆除：
6.5.1、塔身下放：1、割除操作室及其外平台、顶升支褪，拆除回转机构防护罩。2、将8台10T电动葫芦挂在砼筒体上，利用电动葫芦下放塔身到将基础节放置在222.7m设置的钢托梁上。
6.5.2、基础节拆除：1、拆除吊带及液压系统、内爬导框、支承梁。2、拆除基础节与标准节之间的连接螺栓。3、启动电动葫芦，将基础节以上塔身提升300mm。4、利用倒链提起基础节并平移到电梯井中心位置。5、利用地面卷扬机将其从电梯井下放。
6.5.3、标准节拆除：1、下放塔身到222.7m设置的钢托梁上。2、标准节之间的连接螺栓。3、启动电动葫芦，将塔身提升300mm。4、用2个倒链提起标准节并平移到电梯井中心位置。5、利用地面卷扬机将其从电梯井下放。
6.5.4、塔帽拆除： 1、下放塔帽到222.7m设置的钢托梁上。2、用4个倒链提起塔帽并平移到电梯井中心位置。3、利用地面卷扬机将其从电梯井下放。
7 主要安全措施
7.1、所有机具、设备在使用前进行一次全面保养，检测。
7.2、相互联系采用对讲机，作业指令由指挥人员集中发布，重要指令接受者应作回述。
7.3、塔臂前端一次只允许两人操作，拆下的螺栓、销轴放入工具袋。
7.4、在拆除起重臂、平衡臂期间，在地面设置100m半径内警戒区域；由电梯内下放构件时，设置楼层监护人员，紧急情况按下停车键，中止卷扬机运行。
7.5、高空4级以上风力及雨雾天气不得进行拆除起重臂、平衡臂作业。
结束语
在塔吊拆除过程中，未发生任何安全事故。表明上述施工技术合理、可行，达到了预期目的，得到业界好评；同时也为其他类似构筑物施工提供了宝贵经验。
