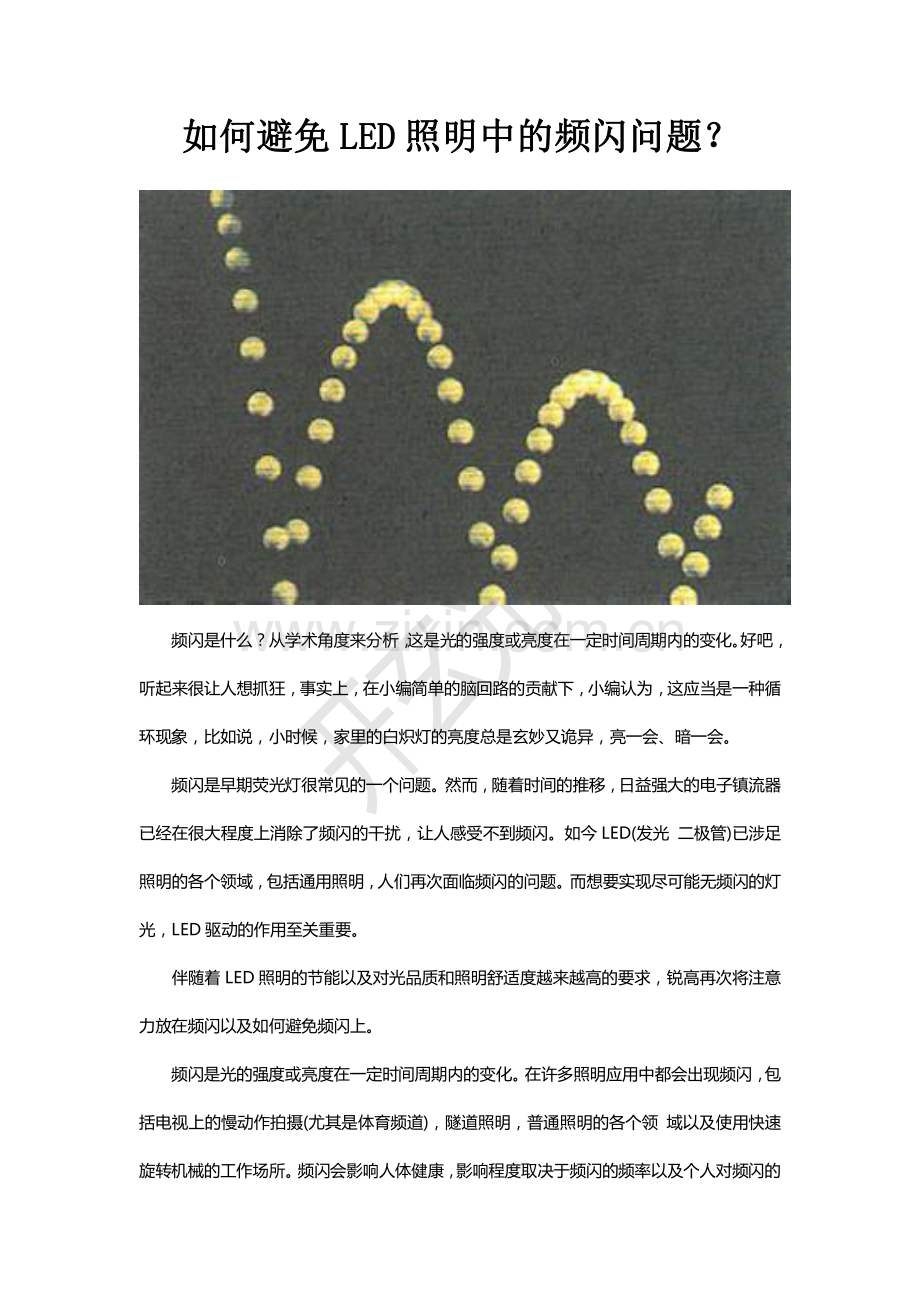

如何避免如何避免 LEDLED 照明中的频闪问题？照明中的频闪问题？频闪是什么？从学术角度来分析，这是光的强度或亮度在一定时间周期内的变化。好吧，听起来很让人想抓狂，事实上，在小编简单的脑回路的贡献下，小编认为，这应当是一种循环现象，比如说，小时候，家里的白炽灯的亮度总是玄妙又诡异，亮一会、暗一会。频闪是早期荧光灯很常见的一个问题。然而，随着时间的推移，日益强大的电子镇流器已经在很大程度上消除了频闪的干扰，让人感受不到频闪。如今 LED(发光 二极管)已涉足照明的各个领域，包括通用照明，人们再次面临频闪的问题。而想要实现尽可能无频闪的灯光，LED 驱动的作用至关重要。伴随着 LED 照明的节能以及对光品质和照明舒适度越来越高的要求，锐高再次将注意力放在频闪以及如何避免频闪上。频闪是光的强度或亮度在一定时间周期内的变化。在许多照明应用中都会出现频闪，包括电视上的慢动作拍摄(尤其是体育频道)，隧道照明，普通照明的各个领 域以及使用快速旋转机械的工作场所。频闪会影响人体健康，影响程度取决于频闪的频率以及个人对频闪的敏感度。虽然高频率频闪不会对人体产生显著的影响，但 120 赫兹以下的低频率频闪则很容易影响到人体健康。本文重点介绍 0-120 赫兹这个大多数人觉得讨厌的低频率频闪。频闪如何产生的?产生频闪的原因很多。对于控制装置制造商而言，纹波电流就是其中的原因之一，是产生频闪的一个重要罪魁祸首。纹波电流是整流和滤波后依然存在的交流成 分。纹波电流叠加在直流上，具有不同的频率和曲线。该交流成分使 LED 模组的功率发生波动，反过来又会使亮度发生变化。叠加交流的数量及频率是产生频闪的 决定性因素。LED 光源所使用的载波技术和灯具设计也是产生频闪的重要因素。例如，如果将磷光体用作 LED 光源的转换器材料，则该层材料具有电容效应，会消除一小部分叠加交流。图 1：使用幅度差以及高于和低于平均值的部分来计算频闪个人感知由于个体的活动类型以及对频闪敏感度的不同，频闪所产生的影响也不经相同，或让人感到反感，或让人注意力不集中，亦或损害人的健康，即使亮度波动超出感知阈值(间接感知)。在这里，余光常常起着重要的作用，因为它使所有的运动看起来更具强烈感，无论是频闪或移动体。频闪被感知的程度还取决于个人感知，这与视力、人眼视网膜的感应力以及当时的照明条件不无相关。大多数人对10 赫兹左右的频率最为敏感，与此同时这部分 人对 70 赫兹以上的变化并不敏感。尽管如此，对光敏感的人还是会有疲劳、头疼等感觉，因为高频频闪会产生刺激性频闪效应。据电气和电 子工程师协会 1789-2015 年标准，对于大家熟知的频闪现象，频闪发生的频率及其在各种频率范围内的影响，驱动芯片的设计建议，目前都有详细的解释。如频闪发生在 70 赫兹以内或不易察觉的范围内，不同的限值适用。10 赫兹左右的频率属于最敏感的范围，在这个范围内只会感受到 0.5%的频闪;如频闪频率 到达 60 赫兹，则有 60%的频闪可以感受到，换句话说这种频率下所感受到的频闪强度是最敏感频率范围内所感受到的 120 倍。因此，这些限值在该范围内相当高。图 2：作为常规频闪测量-在这种情况下，通过纹波电流进行测量-锐高的驱动显示，所测量到的值保持在相对感知阈值以下优质驱动芯片可大大减少频闪情况发生受电源电压整流的影响(欧洲标准为 50 赫兹)，LED 驱动中有很大一部分纹波电流的频率是电源频率的两倍，约 100 赫兹。不仅如此，与传统光源相 比，LED 可以立即将工作电流转换为光，无需进行任何大型平滑特效。为了实现尽可能无闪的操作效果，优质 LED 驱动以及驱动、调光器和 LED 模组三者之间 的兼容性缺一不可。数据表中的信息通常为评估控制装置的方法，比如通过“输出电流纹波”或“叠加交流”评估。通常情况下，所指示的值是 100 赫兹。该值越 低，频闪的风险越低。如今的高品质驱动，如锐高 LED 驱动，可最大限度地减少在输出纹波，与完美匹配的组件一起工作。优质组件都有明 确定义的参数，这些参数在实验室中不断被检测。制造商尤其注重 10 赫兹左右的临界频率范围。锐高正在寻求定义新的市场标准。对于高纹波的老一代设备，现在 只推荐给那些不需要人一直在场的应用。图 3：电气和电子工程师协会 1789-2015 年标准首次提出降低人体健康风险的全面建议。该图显示的是对人体健康风险较低或无明显风险(绿色部分)的整个频率范围内的频闪限值曲线。推荐的调光方法虽然 LED 本身不具频闪风险，但进行 LED 调光，尤其是通过脉冲宽度调光会加重频闪，甚至会导致一开始就出现频闪。为了避免频闪，采用其他调光方式，如模拟调光是可行的。为了抵消低调光值模拟调光的缺点，混合调光法正成为理想之选。结论驱动里的纹波电流数据是频闪风险的第一指示。如想获得更多可靠信息以便做出一个明智决定，可查看整个灯具上的数据。通常灯具制造商会提供所用驱动、叠加 交流电量、调光方法以及频率曲线的详细信息。尤其是 0 到 120 赫兹之间的频率曲线，最能说明频闪的风险。10 和 70 赫兹之间的频率范围值得特别考虑，因为 这个范围内的频闪对人体健康的影响最大。更重要的是，完全避免 PWM 调光基本上可以保证无频闪的环境条件。
