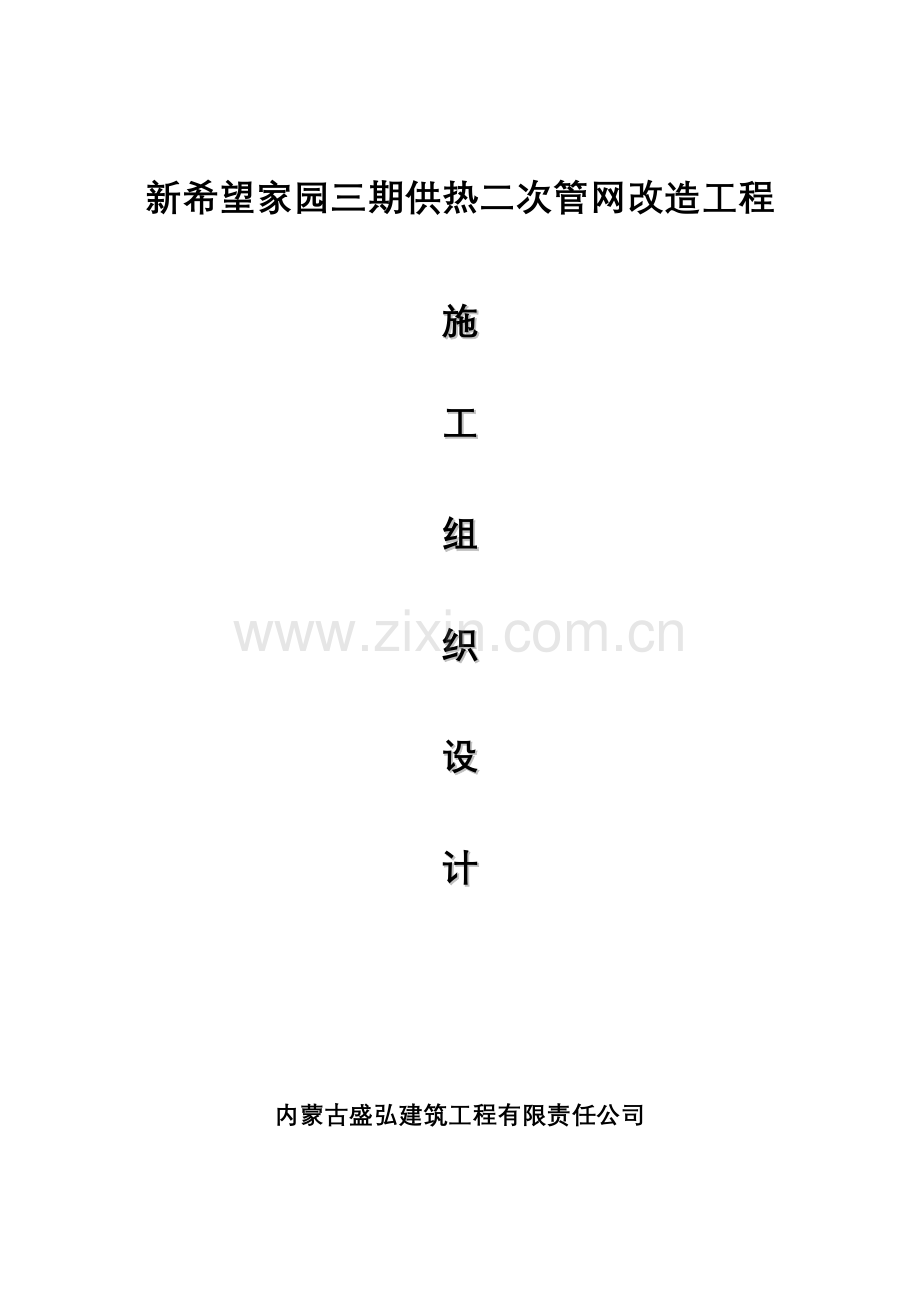

室外管网改造工程施工组织设计.docx

新希望家园三期供热二次管网改造工程施工组织设计内蒙古盛弘建筑工程有限责任公司施工组织设计一、编制依据1、新希望家园三期供热二次管网改造施工工程招标文件。2、新希望家园三期管网竣工图。3、新希望家园三期供热二次管网改造施工图。4、城市直埋供热管道工程技术规范CJJ81985、城市供热管网工程施工及验收规范CJJ/282004第一章 工程概况本项目为二次改造供热管网项目，有新建、有原来管道连接的土建、道路硬化、绿化、管道安装等，供热面积共计约15万平米。一、承包方式本工程采用固定综合单价包干方式承包，综合单价是指完成规定计量单位项目所需的人工费、材料费、机械使用费、管理费、利润；措施费、规费、税金单列项目；并考虑风险因素。二、主要工程量图纸中新建部分东区从换热站至小区中心管道低区DN350单管长度约为370米、西区从换热站到A2-1#楼管道低区DN200单管长度约为265米，高区DN150单管长度约280米；其他管道为小区原有管道，只是新建管道与原管道及原管道与原管道连接、打断约计20处（具体见工程量清单），施工完毕后路（院）面的恢复。三、施工技术方案及技术质量要求：1、管径大于DN200（含DN200）管道采用螺旋焊钢管，管径小于DN200管道采用无缝钢管。管道除锈后、二布三油环氧煤沥青防腐。2、管道保温采用50mm聚氨酯保温，外加玻璃钢保护层。3、阀门采用天津塘沽瓦特斯、天津大站“力”字牌或天津津南华通“关”字牌。4、标准及规范。城市供热管网工程施工及验收规范CJJ28-90城市供热管网工程质量检验评定标准CJJ38-90聚氨酯泡沫塑料预制保温管CJ/T3002-92第二章 工程特点由于该工程位于呼和浩特市新希望家园小区院内，存在很大不利施工因素较多，因此在施工过程中需甲方、监理公司及小区物业单位大力协助配合解决，且在施工过程中严格做好安全及环境保护措施，尽量避免因施工给小区业主生活带来的各类不变。第三章 施工部署一、项目组织机构由于我单位在以前的施工中承担过多项类似工程，所以具备了一定的施工经验，此次新希望家园三期供热二次管网改造工程招标，如果我单位中标，将针对该项工程组建项目部，选派有管理施工经验和组织能力强、技术过硬的人担任项目经理。项目部由技术员、施工员、安全员、质检员、预算员、资料员等组成，并特设安全协调小组对施工给小区居民带来的不便进行服务及协调。公司将组织一只有过类似工程施工经验的专业施工安装队伍，承担该项目工程施工。项目部组织机构图：项目经理 技术负责人技 术 员安 全 员施 工 员质 量 员资 料 员材 料 员安全协调组长运 输 队安装一队土建施工队安装二队防腐保温队项目部组织机构二、劳动力组织根据本工程的特点，我们将组织以下几个施工队，以便能有效的安排施工，确保按期完成该项工程，实行流水与交叉作业相结合的施工方法，使人力、物力与机械设备有机结合，发挥最大效能，完成该项工程。劳动力组织见劳力组织表：主要劳动力组织计划表序号工种人数工作内容1普工20配合全部施工2管道工10管道安装3电焊工5管道安装4瓦工10暖气地沟修补维修、砌检查井5起重工2配合管道安装6电工2配合施工接电三、主要机具计划根据本工程施工需要计划投入如机具设备主要机具设备计划表序号名称型号单位数量1挖掘机220台12水准仪台13电焊机BX3-500-2台64电动压力泵台25汽车吊8T台16运输车辆15T辆17氧气乙炔套68风镐B87C台29空压机VW-3/7台210马路切割机台1四、施工准备1、技术准备（1）认真研究甲方发给各施工段的施工图及施工方案及技术要求，熟悉施工环境，认真阅读施工图纸，会同甲方、设计单位、做好图纸绘审、设计交底工作。（2）根据设计图纸组织有关人员察看现场，对不利施工环境因素进行分析，力求考虑在标前，为投标报价分析提供可靠依据，力求报价合理准确。（3）本工程由于是在小区院内施工，根据现场实际情况与相关单位结合，对不利于施工的环境和外界因素，应有充分的了解和预测。安全协调小组提前进场对影响居民出行及车辆停泊的施工现场进行疏导协调并采取有效措施，使工程得以顺利进行。（4）编写施工组织设计及技术交底，根据施工图编制材料采购供应计划及进行时间，为开工做好必要的技术准备，材料应向监理工程师提供材质合格证及检验报告，为工程竣工资料积累原始资料。2、施工现场准备（1）协同甲方代表、监理工程师对施工现场进行勘察，对施工现场进行合理布置，通过甲方代表，确定对施工有影障碍物及检查，确定地下埋设物对施工的影响，解决好“四通一平”工作。使工程能够具备开工条件。（2）对照施工图，了解供热管网走向及施工现场周围环境，确定施工方案，对影响生产的施工段制定安全防护措施。（3）提前与物业公司沟通，就开挖管沟可能影响居民的出行及车辆停泊制定相应方案，必要时前期搭设或开辟便道以方便居民。（4）开工前办理完各项施工，即（施工方案、开工报告、材料准入证、申批手续）等。3、物资准备（1）材料准备是制约工程进度快慢的主要因素，因此必须做到材料供应及时，根据施工预算的材料分析和施工进度计划的要求，编制材料采购供应计划，为施工备料，确定仓库和堆放场地提供依据。（2）确定管材加工、防腐、保温、预制施工场地。（3）检查维修施工用设备、机具是否完好，为开工后使用过程达到100%完好率。第四章 主要施工方法及技术措施一、拆除工程管道拆除后，拆除的保温、垃圾及杂土及时外运出施工现场，以免影响周围环境。二、土方工程：1)管沟开挖前要会同水暖、机电、通信、有线电视、天燃气等其它相关单位核对地下管线及构筑物布局、走向，落实保护措施，确保安全开挖。2)管道必须按设计图纸规定走向开挖，沟槽标高、宽度、沟壁边坡度、沟底平整度等严格执行标准，遇暖沟、下水管道等应放缓坡，从其下穿过。3)在开挖管沟过程中，需在原道路上挖沟应在道路上弹出开挖管沟宽度线，并用砼切割机将道路切割成段，用人工破碎，砸出砼碎块应及时清理外运，不要和挖出的好土混杂、堆放，以免回填时将碎石带进管沟里。4)沟槽开挖不宜在雨季进行，如遇雨水，应采取有效措施排除沟内积水。5）开挖后的管沟全部用彩板围挡进行防护，并做好安全警示标志且派专人看护巡视。6)沟槽开挖后铺设200 mm厚中粗砂方可下管。7)沟槽回填时先用细沙将采暖管道埋没200mm后方可采用原土回填，且应分层夯实，每层厚度0203m，管道两侧及管顶以上05m内的填土必须人工夯实，且回填土不得含有碎石，砖块、垃圾等杂物。三、安装工程根据甲方及招标文件要求，室外管道安装及阀门安装，阀门均采用天津塘沽瓦特斯、天津大站“力”字牌或天津津南华通“关”字牌，钢管材质选用螺旋焊钢管和无缝管道。管道除锈后二布三油环氧煤沥青防腐，管道保温采用50 mm聚氨酯保温，外护玻璃丝布。并按甲方要求施工。（一）钢管的焊接1、工作人员及材料要求（1）焊接技术人员、无损探伤人员及焊工必须有相应的资质；（2）材料必须有生产厂的质量证明书，其质量不得低于国家现行标准。2、钢管的焊接（1）焊前准备1）管道坡口：根据管材材质、不同的壁厚及焊接方法选用不同的坡口。管道坡口的加工方法，可选用机械坡口，也可选用氧乙炔焰切割的方法，还可以选用空气等离子切割方法坡口，但应磨平影响焊接质量的凹凸不平处和氧化铁。2）管道的组对：管道切口端面倾斜偏差不应大于管子外径的1，且不得超过3mm； 焊件组对前，应清除坡口及其内外侧表面不小于10mm范围内的油污、垢、锈、毛刺及镀锌层等，且不得有裂纹及夹层等缺陷；管道对接焊组对时，内壁应平齐，错边量不宜超过管壁厚度的10，且不应大于2mm。焊口组对尺寸执行有关规定。不等厚对接焊件组对时，薄件端面应位于厚件端面之内。当内壁错边量超过2mm或外壁错边量大于3mm时，应对焊件进行加工。管道组对时，管道不应承受任何外力(冷拉伸或冷压缩管道除外)，组对完成的管道应固定牢固，并应考虑防止施焊和热处理过程中产生的附加应力和变形。3）焊条、焊剂在使用前应按规定进行烘干，在储存过程中应保持干燥。（2）管道焊接1）正确地选用焊接规范：焊条直径的选择：焊条直径大小与焊件的厚度、焊缝位置和焊接层数有关，见表。焊件厚度与焊条直径关系焊件厚度(mm)15234561213焊条直径(mm)152323244556管子对接接头焊接层数、焊条直径及焊接电流管壁厚度(mm)焊接层数焊条直径(mm)焊接电流(A)管壁厚度(mm)焊接层数焊条直径(mm)焊接电流(A)3-622-3.280-12013-164-53.2-44105-180160-2006-102-33.24105-120160-20010-133-43.2-44105-180160-20016-225-63.2-44-5105-180160-2502)管道的施焊管道的定位焊：应采用与根部焊道相同的焊接材料和焊接工艺，且应由合格的焊工施焊。定位焊焊点数量及焊缝长度见表。定位焊点数量及焊缝长度(mm)公称直径位置与数量焊缝高度长度50对称2点根据焊件厚度确定51050150均布23点510150200均布34点1020管道的施焊： 焊接时应采用合理的施焊方法和施焊顺序，以消除焊接引起的应力和变形；应尽量减少固定焊口，以改善施焊条件；严禁在坡口之外的母材表面上引弧和试验电流，并防止电弧烧伤母材；施焊中应保证起弧和灭弧处的焊缝质量。多层焊时层间接头应错开。（3）电焊条1)电焊条的选用：等强性：即选择的焊条焊缝抗拉强度与母材抗拉强度相等。等成分：选用焊缝金属的成分符合或接近母材化学成分的焊条。2)考虑焊件的工作环境：对有抗冲击、抗低温及抗腐蚀要求的焊件，应选用相适应的焊条。3)考虑焊件结构特点：大厚度、形状复杂、焊位受限等因素。4)考虑现场焊接设备情况。5)考虑焊工劳动条件和身体健康，尽量选用酸性焊条。6)考虑经济性和生产效率。7)同种钢管焊接时，选用焊条应按规范选用。（4）焊接的检验1)过程检验：定位焊后，应去除缺陷；施焊时，经常检查焊接作业指导书执行情况，并及时纠正错误操作。3、氧、乙炔焊氧、乙炔焊主要用于直径小的管道焊接；工程中也常用于局部加热、管道调直、煨弯及金属切割中。（1）氧、乙炔焊接设备1）焊炬：射引式焊炬：使用乙炔压力低(0001MPa)，但易发生回火。等压式焊炬，正压式焊矩。2)割炬：常用割炬也分为射吸式和等压式两种；其割嘴有环形割嘴、梅花形割嘴和高速割嘴，手工切割使用环形和梅花形割嘴。3)乙炔瓶： 乙炔瓶：瓶装乙炔气，由于使用方便，目前已广泛用于工程建设现场。乙炔瓶外表涂白色并标有红色“乙炔”字样，乙炔瓶应直立放置，不能横置；乙炔瓶出口装有减压器，可将进口2OMPa的压力降至出口的0.010.15MPa，供焊炬或割炬使用。4)氧气瓶：工作压力为15MPa，气瓶表面涂成天蓝色，并标有“氧气”字样。氧气瓶供气通过减压阀来调节阀后压力供焊、割炬使用；氧气瓶不用时应戴好瓶帽，放置于不受阳光直射并远离热源的地方。 (2)气割1)气割工艺规范： 预热：采用中性火焰，火焰长度根据割件厚度确定。氧气压力：切割件厚度在312mm时，氧气压力在0405MPa，割件厚度增加，氧气压力也随之增加。割嘴与割件距离：一般焰芯末端距割件35mm为宜，割件厚时，间距适当减小。切割速度：割件厚度越大切割速度越慢。切割角度：厚度在30mm以下时，倾角为2030，厚度在18mm以下时，可增至45。2)切割面质量主要控制指标：切割面的直线度应控制在08mm以内，切割线短的应控制严格些。切割面的垂直度应控制在切割件厚度的2以内，壁厚的切割件应控制严些。切割面上产生的沟痕深度为03212mm。（3）氧、乙炔焊(割)的安全要求 2)氧气瓶：氧气瓶及其附件不得沾染油污，软管接头不得使用铜质材料制作。氧气瓶应与乙炔瓶等单独存放，并保持10m以上无阻隔距离。氧气瓶的启闭应用专用工具，动作应缓慢，操作者面部应避开减压器，尚应观察压力表指针是否灵活、正常，否则不应使用。严禁用未装减压器的氧气瓶进行作业。3)点燃焊(割)炬时，应先开乙炔阀点火，然后开氧气阀调整火焰焰性；关闭时，应先关闭乙炔阀。4)乙炔软管(黑色)和氧气软管(红色)不得用错，新橡胶软管必须经压力试验后再投入使用。（二）管道铺设1、管道铺设应具有条件(1)沟槽已按设计要求土方开挖完成，并经监理单位检查认定，可以进行管道安装作业。(2)根据设计图纸的规定，管道支架和支座已预制加工完毕，并作好防腐。(3)管材、管件和附件已进入现场，并经除锈、刷好头遍防锈漆。(4)所用阀类已按规范进行启闭和水压试验合格。2沟槽内铺设管道一般施工过程沟槽内管道铺设过程为：测量放线沟槽土方开挖标高复测管道安装强度水压试验防腐系统试压系统管内冲洗回填土等施工过程。（三）管道防腐与保温1、管道防腐（1）管道一般防腐1）管道的表面清理：做好防腐必要先要做好管道表面处理，去除表面的浮锈、油脂等杂物。2）管道除锈采用机械除锈和人工除锈相结合的方法进行。机械除锈采用管道除锈机或管子清扫机等设备除锈。人工除锈若表面浮锈不厚，工作量不大，可用人工方法用钢丝刷或砂纸擦拭，露出金属表面本色，再用棉纱擦拭干净。（2）管道刷防腐漆1）人工刷漆：根据漆料性质，调好漆料，用软硬适宜的刷子沾漆料刷在管子表面。涂刷时用力均匀，左右拉开，不应有堆积和流淌以及漏刷现象。按要求涂刷二遍以上时，要等前一遍漆层干燥后，再涂刷下一遍。（3）管道防腐质量要求1）防腐用的油漆种类、性质应符合设计要求。2）涂刷遍数应满足防腐质量要求，漆膜厚度一致，色泽均匀。3）漆层附着好，无脱皮、无流淌、无起泡、无起皱等缺陷。（4）管道保温1）需要保温的管道已完成安装、试压和防腐，并经隐蔽验收合格。2）作业场地清理干净，满足材料堆放、运输和作业需要，架空管道已搭好安装脚手架。（五）管网分部工程施工质量验收1、主控项目 (1)阀门型号、规格及公称压力应符合设计要求，安装后，应根据系统要求进行调试，并做出标志。检验方法：对照设计图纸及产品合格证，并现场观察调试结果。2、一般项目(1)水平敷设管道的坡度，应符合设计要求。检验方法：用水准仪(水平尺)、拉线和尺量。(2)管道安装的允许偏差应符合规定。(3)管道焊口的允许偏差应符合规定。 (4)管道及管件焊接的焊缝表面质量应符合如下要求：1)焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；2)焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。检验方法：观察检查。(5)防锈漆的厚度应均匀，不得有脱皮、起泡、流淌和漏涂等现象。检验方法：保温前观察检查。第五章 工程管理目标1、质量目标：争创优良工程。2、工期目标：按照招标文件规定的工期完成。3、安全管理目标：确保安全无事故，控制事故发生率为零，确保施工改造不影响业主的正常生活秩序。4、环境保护和文明施工目标：我公司将严格执行建设单位对建筑工程施工的各项管理规定，加强施工组织和现场安全文明施工管理，做到活完场清，做到不扰民、不影响业主正常生活。努力使本工程成为我公司的安全文明工地。第六章 保证体系及措施（一）质量保证措施l、质量目标：优良。2、质量保证措施（1）项目部要建立健全质量保证体系，明确和落实有关管理人员和班组的质量责任，制定检查、奖罚管理办法，付诸实施。（2）项目经理组织制定创优计划，具体明确各分部分项工程的质量目标、责任到人的实施措施，由项目总工组织落实。由项目技术负责人检查、监督落实情况。（3）严格执行隐蔽工程检查验收制度、分部分项工程验评制度。技术交底时，应明确各分部分项工程的质量目标、施工方法、保证质量的措施。（4）认真执行相关工程的施工验收规范、技术规范和工艺标准。技术交底时要明确指出有关的强制性条文，必须要求严格执行，不得违反。（5）把好材料的进场关。首先要从合格分供方采购材料。材料进场时，要对材料的外观质量、规格尺寸、数量、合格证、标识等进行进场验证，符合要求后，送有相应资质的试验单位复试。不合格的材料和半成品绝不能用在工程上。（6）重视施工过程控制。施工人员必须按工艺作业指导书、技术交底认真施工。每道工序完成后都要进行检查，相关各专业工种之间要进行交接检验，并都要形成记录。隐蔽工程在隐蔽前应由有关单位代表验收，并形成验收文件。凡未经检查验收或虽经检查但未达相关质量要求时，不得进行下道工序的施工。（7）经纬仪、水准仪、钢尺、塔尺、压力表等检试设备必须经过检定，有检定证，并在有效期内。（8）做好成品保证教育工作，制定成品保护的组织措施和技术撒施工，认真落实，并有保卫人员检查监督。（9）电焊工应经过培训，持证上岗。（10）技术人员负责技术资料的管理工作。各有关施工技术人员都要认真做好各施工阶段的施工记录和质量记录，认真记载填写。技术资料要与工程同步，使技术资料及时、准确、真实、全面地反映整个施工过程中的实际情况和工程实际质量。项目经理技术负责人质 量 员技 术 员安 全 员施 工 员测 量 员资 料 员材 料 员质 量 保 证 体 系土建施工队管道安装二队运 输 队管道安装一队防腐保温队（二）保证工期措施 1、认真熟悉图纸、规程、规范，编制切实可行的施工技术措施，做好技术交底工作，为施工的顺利进行提供技术保证。2、加大质量管理力度， 严格执行三检制度，达到一次验收合格率100%，避免返工现象发生。 3、施工过程中，要与甲方、监理、设计、监督部门紧密配合，做到图纸及施工中的问题及早发现、及早联系，及早解决。 4、根据各段工期及工作量,提前做好劳动力计划,保证施工时人员到位,以免延误工期。5、做好未完成的半成品保护措施，避返修返工，延误工期。（三）安全生产保证措施1、在开挖管道沟槽时，要根据土质和开挖深度，设定合理的边坡坡度，必要时采取加固措施；雨季施工时，特别应采取安全防护措施。沟槽开挖区域要设彩板安全防护栏及警示牌，夜间应设红灯示警及专人巡视。2、吊装作业时，必须设置临时围障，禁止无关人员入内，严格检查各种工具，索具及设备是否完好、可靠，是否符合国家起重机械安全规程的要求。3、电气焊作业时，从事人员必须经过特种作业人员培训，取得合格证后方可上岗操作，并严格执行施工现场临时用电安全技术规范的规定。4、严格执行现场管理人员及其他有关安全规定。5、认直执行安全交底制度。每个分部分项工程施工前，在技术交底的同时，必须进行安全交底，要根据各工种相应的安全技术操作规程，建筑机械使用安全技术规程及有关的安全规定，结合本工程的实际，书面交底，签字齐全。全生产基本相同。另增加保卫人员，负责现场保卫消防。文明施工的各项指标，也要落实到班组负责人。6、定期进行安全教育和坚持班前安全活动。电焊工、司机、信号指挥、电工、机械工、起重机司机等特种作业人员，都应按规定参加过培训考核，持证上岗。7、凡进入施工现场的人员，必须戴安全帽。8、施工用电采用三相五线专用保护零线系统和三级配电两级保护。机械不带电外壳均接保护零线。保护零线应有不小于三外复复接地。总箱和开关箱均要装漏电保护器。开关箱实行一机一闸一箱一锁。照明回路与动力回路应分别设置，照明回路也要装漏电保护器，安全灯要使用36V电源。9、电动施工机械的外壳都要接保护零线，每台电动机械都要装设漏电保护器。机械的明露传动部分都要有牢固、适用的防护罩。手持电动工具，导线要采用通用电缆，操作人员要穿绝缘鞋、戴绝缘手套。电焊机的一次线长度一般不应超过3m，二次线长度一般不应超过30m。操作人员应戴帆布手套，穿绝缘鞋。所有施工操作人员必须按建筑机械使用安全技术规程操作，并进行机械的检查、维修和保养。10、在不同的施工阶段和不同的施工部位，针对性地设置安全标志牌，粘贴悬挂安全标语牌及必要的安全防护围挡。11、施工期间，与工程同步做好安全技术资料的编制、填写、整理，内容包括施工组织设计，施工方案、安全技术交底、检查验收记录、测试记录维修记录等。安全技术资料应有专人保管。项目经理技术负责人安全员技 术 员测 量 员施 工 员质 量 员资 料 员材 料 员土建施工队管道安装二队运 输 队管道安装一队防腐保温队安 全 保 证 体 系（四）文明施工措施1、建立健全文明施工组织机构和责任制，文明施工组织机构。2、对各区域开挖的管沟用彩板围挡进行安全防护及设立安全警示标志。3、施工现场要经常保持清洁，对拆除的废弃物，要急时组织清运，清运出厂的垃圾要倒到指定的地方。不能随便乱倒。4、施工现场材料应堆放整齐，并留有足够的通道。5、收工下班时要做到活完场清，建筑垃圾要集中堆放急时外运，施工现场要有专人清扫，避免扬尘、扬灰、保持清洁卫生。6、教育职工对原有共公设施不要乱动，注意保护小区内的公共设施。（五）环保、消防、降噪声措施我公司针对本工程特制定如下环境管理方案：1、噪声控制措施（1）排放持续达到有关法律法规的要求。（2）产生噪音的设备应安置在离居民住宅楼较远一侧。（3）采取围护措施，消减噪音传播。（4）合理安排施工工序，尽量避免夜间（午间）施工，若因施工工艺要求必须连续施工的应到主管部门办理申请登记，并公示周围居民。（5）定期对产生噪音的设备进行维护保养，将噪音控制在规定范围，采取新工艺、新方法或更新设备。2、固体废气物排放控制措施（1）施工现场产生的建筑垃圾应及时清理，现场砌筑固定存放池，并及时与环卫部门联系清运。（2）生活垃圾分类收集入池，及时与环卫部门联系清运。（3）各类危险品、废气物、电池、日光灯管等应在指定安全地点收集，定期由相关部门处理。（4）现场使用的易燃、易爆、挥发气味、有毒等化学品，应储存在通风、阴凉、无阳光直射，远离高温高压的安全点，并配备消防设施。（5）建筑垃圾外运应提前洒水湿润，运输时要覆盖，不得沿途遗撒。（6）对于回收的垃圾应设专人在垃圾入池前进行分检，回收利用。 （六）保护现有的地上设施及地下管道等设备的措施及方案1、地下管线的调查核实施工准备期间，应会同业主、监理工程师和相关单位一起对施工影响范围内的各种管线调查复核，核实地下管线的平面位置、类型、规格、埋深，并经有关部门或单位确认。当发现与业主提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核，地下管线核查的主要内容包括：（1）、制定详尽细致的核查计划和核查方案。（2）、对相关单位及业主提供的管线资料进行认真整理和确认。（3）、准确探查和测定出施工区域内所有管线的种类位置埋深形状尺寸等，并将核查结果报相应部门确认。2、地下管线的保护（1）、地下管线的保护原则施工前调查所有与施工有关及采暖管沟开挖影响范围内的各种管线，查明管线的类型规格材质位置及走向等基础资料。根据查明的管线资料，针对各种管线的不同控制要求，对管沟开挖中不需拆迁和改移的管线，作出具体的设计方案和保护措施。管线保护的设计方案及其技术措施在得到业主和监理的认可，使用时要和管线主管部门共同商讨，并达成一致意见。管线应在其下的原状土开挖前支吊牢固，并经检查合格后再采用人工方法开挖下部土方。管线漏水（气）时，必须修理好后方可进行支吊，对跨越基坑较长或接口有断裂危险的管线，应先采取加固措施在进行悬吊。在施工过程中，必须对支吊的刚性管线进行监测。工程施工中，不得碰撞支吊系统或利用其作起重架脚手架或模板支撑。对支吊的管线应根据管线类型分别设立一定的安全保护区，严禁施工机械靠近。管沟土方回填时，在悬吊的刚性管线下应砌筑支墩加固，防止管线下沉，然后再拆除支架。（2）、地下管线的保护开挖土方时人工沿管道纵向开挖管线上覆土方，管线暴露后，立即对管线进行支托和吊挂牢固。在管线保护并按要求处理妥当后，才进行管线下部的土方开挖。管线下部的土方开挖仍采用人工开挖。开挖的高度和宽度控制在机械施工时不会碰到地下管线为准。对断裂或破损的管道，首先通知有关产权单位，然后按规范和有关部门的要求进行修理。修理完并经检查合格后再进行下道工序作业。土方开挖，严禁破坏管道。对漏水或破坏的地下管线，按管线主管部门要求进行修复更换后，方可悬吊。（七）不影响小区交通和住户的措施和方案我公司针对本工程特制定如下方案来保证小区住户的出行与安全：1、在管沟开挖时，我公司针对开挖后的管沟全部用彩板围挡进行防护，并做好安全警示标志且派专人看护巡视。2、管沟开挖后如果妨碍居民出行，我公司会针对小区的交通状况搭设或开辟便道以方便居民出行。3、为了小区居民的财产与人身安全，我公司会派专人对沟槽及便道看护巡视，如发现有存在安全隐患的部位，及时报告工程管理部门，并且制定安全措施及方案避免安全事故的发生。
