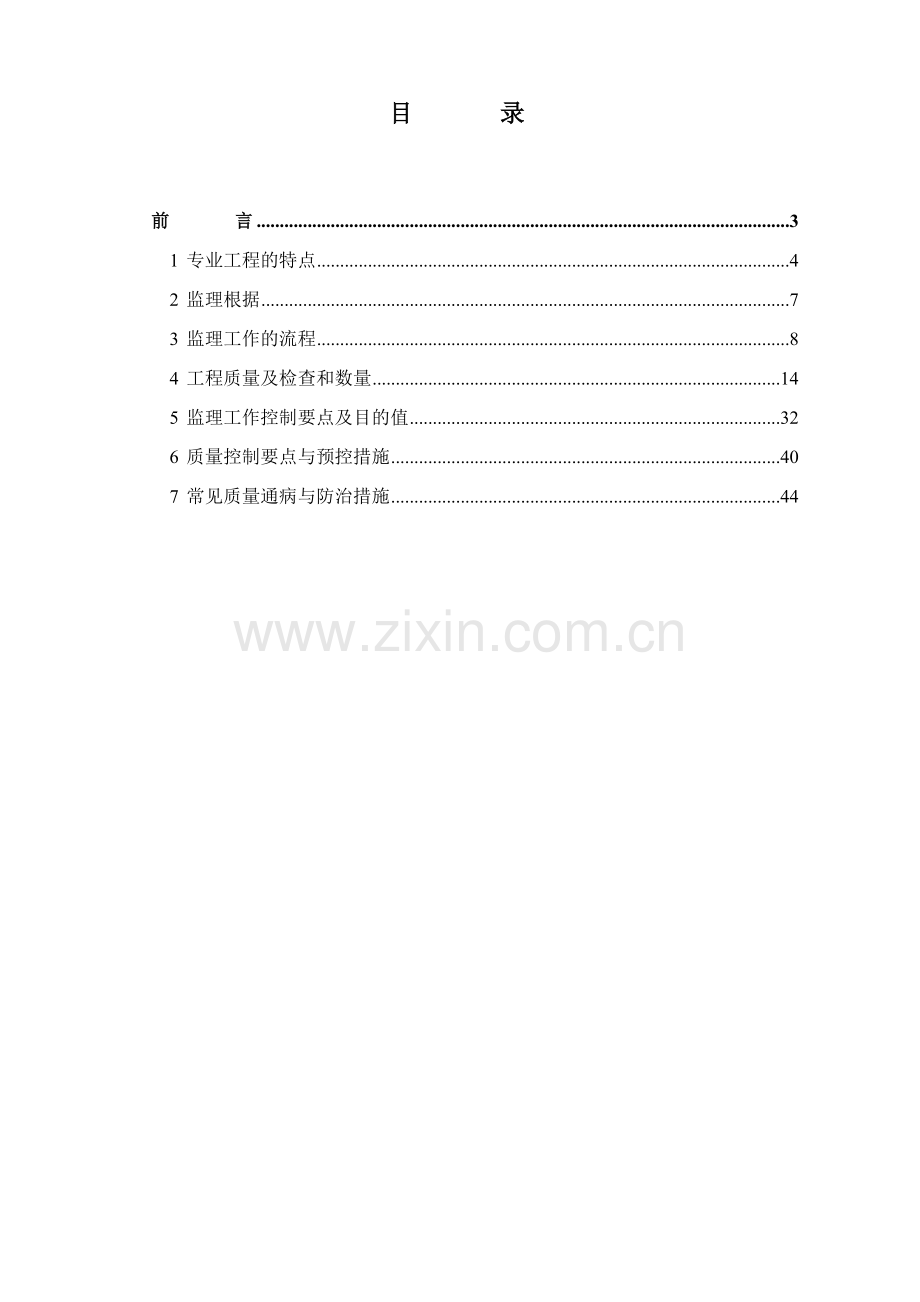

编：B1 - - ××××××××工程建筑节能工程监理施行细那么北京XXX ××××××××工程监理部 2021年×月×日目录前言 3 1 专业工程的特点 4 2 监理根据 7 3 监理工作的流程 8 4 工程质量及检查和数量 14 5 监理工作控制要点及目的值 32 6 质量控制要点与预控措施 40 7 常见质量通病与防治措施 44 前言建筑节能工程是根据相关法律法规对建筑工程施行新增加的一个分部工程。建筑节能工程共分为墙体、幕墙、门窗、屋面、地面、采暖、通风与空气调节、空调与采暖系统的冷热源和附属设备及其网、配电与照明、监测与控制等10个子分部工程；包括主体构造基层；保温材料；饰面层；主体构造基层；隔热材料；幕墙玻璃；单元式幕墙板块；遮设施；门；窗；玻璃；保温隔热层；保护层；防水层；面层；基层；隔离层；散热器；设备、阀门与仪表；热力入口装置；风机、空气调节设备；空调末端设备；阀门与仪表；绝热材料；冷、热源设备；辅助设备；网；低压配电电源；照明光源、灯具；附属装置；控制功能；调试；冷、热源、空调水的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等38个分项工程。监理工程师的工作目的为：在建筑节能工程施工中根据监理、规程的要求对建筑节能工程中的墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其网、配电与照明、监测与控制等施工质量进展监理协作参建严格执行现行和地方相关、争取建筑节能工程施工技术先进、经济合理、平安适用确保建筑节能工程施工质量及平安。根据?建立工程监理?〔GB50319-2000〕?工程建立监理规程?〔DBJ01-41-2002〕“对技术复杂的、专业性较强的工程工程工程监理部应编制监理施行细那么。监理施行细那么应符合监理规划的要求并应结合工程工程的专业特点做到详细、详细、具有可操作性〞的详细要求本工程监理部以设计、?建筑节能工程施工验收?〔GB50411-2007〕以及施工编制的施工组织设计为根据编制本监理施行细那么。本监理施行细那么的作用和目的是：以质量预控为重点对建筑节能工程制作和安装的人、机、料、法、环等因素进展全面的质量控制。加强检验批和工序检查坚持质量对工程进展化、化、程序化理使建筑节能工程的施行质量到达设计要求和有关、规程的规定实现合同约定的质量目的。 1 专业工程的特点建筑节能工程具有以下特点： 1.1 建筑节能工程子分部、分项工程多建筑节能的子分部工程有：墙体、幕墙、门窗、屋面、地面、采暖、通风与空气调节、空调与采暖系统的冷热源和附属设备及其网、配电与照明、监测与控制等根本涵盖了整个建筑工程的各个专业和施工过程。在进展相应施工验收检查和监理的同时需按?建筑节能工程施工验收?〔GB50411-2007〕的规定进展建筑节能专项要求的监理工作；建筑节能的分项工程有：主体构造基层；保温材料；饰面层；主体构造基层；隔热材料；幕墙玻璃；单元式幕墙板块；遮设施；门；窗；玻璃；保温隔热层；保护层；防水层；面层；基层；隔离层；散热器；设备、阀门与仪表；热力入口装置；风机、空气调节设备；空调末端设备；阀门与仪表；绝热材料；冷、热源设备；辅助设备；网；低压配电电源；照明光源、灯具；附属装置；控制功能；调试；冷、热源、空调水的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等涉及多个分部工程、分包队伍、多种材料、多种工艺需要全新的监理措施和监理要求。 1.2 与建筑工程其他分部工程的穿插由于建筑节能验收属于专业验收的范畴其许多验收内容与原有建筑工程的分部分项验收有许多穿插故建筑节能工程验收的定位有一定困难。为了与?建筑工程施工质量验收统一?GB50300一致本将建筑节能工程做为建筑工程的一个分部工程来进展划分和验收并规定了其子分部、分项工程和检验批划分的原那么。本对于子分部、分项工程和检验批划分的原那么主要有二个：一是与原有划分尽量一致的原那么。?建筑工程施工质量验收统一?GB50300和各专业工程施工质量验收但凡已经划分了的不再重新划分。当建筑节能验收内容包含在相关分部、子分部、分项工程内时应按已划分的检验批进展验收但验收时应按本要求对有关节能的工程验收做出节能工程验收记录并单独组卷。二是原来没有划分的可以重新划分的原那么。即当建筑节能验收内容未包含在原已划分的子分部、分项工程和检验批内时应按照本的要求进展划分和验收。例如?建筑装饰装修工程质量验收?GB0210中原来没有包括墙体外保温工程的检验批划分和验收此项即应按照本的要求进展划分和验收。 1.3 建筑能源理建筑节能工程涉及很多内容因建筑类别、自然条件不同节能重点也应有所差异。在各类建筑能耗中采暖通风、空气调节、供配电及照明系统是主要的建筑耗能大户；建筑节能工程应按不同设备、不同耗能用户设置检测计量系统便于施行对建筑能耗的计量理；故列为检测验收的重点内容。建筑能源理系统〔buildingenergymanagementsystem〕是指用于建筑能源理的理策略和软件系统。该系统按时间〔月或年〕根据检测、计量和计算的数据做出统计分析绘制成图表；或按建筑物内各分区或用户或按建筑节能工程的不同系统绘制能流图；用于指导理者实现建筑的节能运行。我国大多数建筑未设置完善的能耗计量系统故列出此条。常用的建筑能源理有： A．建筑能耗的目的理：根据建筑物的类别和使用要求在保证系统功能〔如照明系统照度〕的前提下提出节能建筑的达标能耗值对建筑能耗实现能耗总量控制； B．通过仿真软件及BEMS软件对建筑能耗实现优化监控和全面计算机理到达建筑节能的目的；C．按年度制定节能目的通过采取适当的技术和理措施优化控制设备运行到达节能目的理的要求。建筑冷热电联供系统〔buildingcoolingheatingpower〕是为建筑物提供电、冷、热的现场能源系统。 1.4 建筑节能工程的监理工作重点建筑节能工程的10个子分部工程只有监测与控制子分部为进展的。监测与控制系统的施工验收分为工程施行过程检查和系统检测两个阶段。工程施行过程检查由施工和监理随工程施行过程进展分别对施工质量理、设计符合性、质量、安装质量进展检查对相关接口及隐蔽工程进展随工检查同时应有详细的文字和图片资料并对监测与控制系统进展不少于168小时的不连续试运行。工程施行过程检查为逐项检查。监测与控制系统安装质量监理重点： 1传感器的安装质量是否符合相关的规定； 2阀门型和参数应符合设计要求其安装位置、阀前后直段长度、流体方向等应符合安装要求； 3压力和差压仪表的取压点、仪表配套的阀门安装应符合要求； 4流量仪表的型和参数、仪表前后的直段长度等应符合要求； 5温度传感器的安装位置、插入深度应符合要求； 6变频器安装位置、电源回路敷设、控制回路敷设应符合设计要求； 7智能化变风量末端装置的温度设定器安装位置应符合要求； 8涉及节能控制的关键传感器应预留检测孔或检测位置道保温时应做明显标注。 2 监理根据序名称 1. 和地方有关工程建立的法律、法规 2. 和地方有关工程建立的技术、和规程 3. 有关部门批准的工程工程和设计 4. 已批准的监理规划 5. 与专业工程相关的设计和技术资料 6. 施工组织设计 7. 建立与承包签订的建立工程施工合同 8. 建立和监理签订的工程建立监理合同 9. ?建筑构造长城杯工程质量评审?DBJ/T01-69-2003 10. ?建立工程监理?GB50319-2000 11. ?工程建立监理规程?DBJ01-41-2002(北京地区) 12. ?建筑节能工程施工验收?GB50411-2007 13. ?高层民用建筑设计防火?GB50045 14. ?建筑装修设计防火?GB50222 15. ?智能建筑工程质量验收?GB50339 16. ?建筑设计防火?GBJ16 17. ?民用建筑室内环境污染控制?GB50325 18. ?智能建筑设计?GB/T50314-2006 19. ?建筑照明设计?GB50034-2004 20. ?公共建筑节能设计?GB501-2005 21. ?建筑地基根底工程施工质量验收?GB50202-2002 22. ?砌体工程施工质量验收?GB50203-2002 23. ?混凝土工程施工质量验收?GB50204-2002 24. ?钢构造工程施工质量验收?GB50205-2001 25. ?木构造工程施工质量验收?GB50206-2002 26. ?屋面工程质量验收?GB50207-2002 27. ?地下防水工程施工质量验收?GB50208-2002 28. ?建筑地面工程施工质量验收?GB50209-2002 29. ?建筑装饰装修工程质量验收?GB50210－2001 30. ?建筑工程施工质量验收统一?GB50300-2001 31. ?建筑电气工程施工质量验收?GB50303-2002 32. ?智能建筑工程质量验收?GB50307-2002 33. ?电梯工程施工质量验收?GB50310-2002 34. ?综合布线系统工程设计?GB50311-2007 35. ?综合布线工程验收?GB50312-2007 36. ?玻璃幕墙工程质量检验?JGJ/T139-2001 37. ?采暖居住建筑节能检验?JGJ132-2001 3 监理工作的流程 3.1 建筑节能工程工作流程检查质保体系核查复验检测方案审批施工方案复核技术交底审批工程材料建筑节能工程开工准备审批建筑节能工程开工申请进展监理工作交底监理过程控制检验批质量验收分部工程质量验收承包填写 ?工程物资进场报验表? 承包另选监理工程师审核承包使用： 1.审核证明资料 2.到厂家考察 3.进场材料报验 4.进展验证不合格合格 3.2 工程材料、构配件和设备质量控制工作程序 3.3 分包资格审查工作程序选择分包总承包填写 ?分包资质报审表? 监理工程师审查签认审查总承包与分包签订施工分包合同分包进场施工不同意 3.4 分项、分部工程签认工作程序承包单位到达分项工程报验条件进行自检承包填写?分项/分部工程施工报验表? 监理工程师审查承包继续施工到达分部工程报验条件自检总监理工程师签认分部工程承包进展纠正不合格合格监理工程师签认分项工程承包进展纠正不合格承包填写?分项/分部工程施工报验表? 合格监理工程师审查 3.5 设计变更、洽商理的工作程序建立或设计提出工程变更承包提出工程变更总监理工程师审查签认设计签发设计变更建立审查签认必要时必要时建立予以签认工程监理部发出会签的?工程变更单? 承包施行工程变更承包向工程监理部提交 ?工程变更费用报审表? 监理工程师审核总监理工程师签认建立审批不同意 3.6 监测与控制系统检测验收流程图合格合格试运行不合格施工质量理检查设计符合性审核质量检查相关接口检查隐蔽工程检查工程施行和系统自检检查能源计量理运行检查系统通电检测系统性能检测系统功能检测系统安装质量检测完成整修工程施行及质量检查系统自检质量检查施工质量验收结不合格合格不合格工程施行过程检查〔由施工和施工监理负责〕系统检测阶段〔由专业检测机构负责〕 3.7 工程验收工作程序承包自检合格填报?工程开工预验收报验表? 监理工程师核查质量控制资料监理进展开工预验收监理向建立提交工程质量评估参加由建立组织的开工验收在工程验收记录上签字承包进展整改工程监理部签发 ?监理? 有缺陷总监理工程师签发 ?开工移交证书? 4 工程质量及检查和数量 4.1 墙体项别工程质量检查检查数量主控工程墙体材料用于墙体节能工程的材料、构件等应符合设计要求和相关的规定检查材料的质量证明、性能检测或型式检验按进场批次每批抽样不少于一件保温、粘结材料 1保温板材的导热系数、材料度、压缩强度、阻燃性； 2保温浆料的导热系数、压缩强度、软化系数和凝结时间； 3粘结材料的粘结强度； 4增强网的力学性能、抗腐蚀性能； 5其他保温材料的热工性能； 6必要时可增加其他复验工程或在合同中约定复验工程。检查复验同一厂家的同种类抽查不少于一组特殊地区墙体节能材料外保温使用的粘结材料应进展冻融试验其结果应符合有关规定。 2采用浆料保温时在抹面层施工前应控制封闭在保温浆料层内的实际含水率使其不应降低保温效果检查试验；对含水率的检查由施工技术方案规定每类粘接材料应不少于一次；实际含水率按检验批抽样检查每个检验批应抽查不少于2处基层处理墙体节能工程施工前应按照设计和施工方案的要求对基层进展处理并符合保温层施工工艺的要求。对照施工方案观察检查全数检查构造做法墙体节能工程各层构造做法应符合设计要求并应按照经过审批的施工方案进展施工。对照设计和施工方案观察检查。检查隐蔽工程验收记录按检验批抽样检查不少于三处施工 1保温材料的厚度应符合设计要求； 2保温板与基层及各构造层之间的粘结或连接必须结实。粘结强度和连接方式应符合设计要求和相关的规定； 3浆料保温层应分层施工。当外墙采用浆料做外保温时浆料保温层与基层之间及各层之间的粘结必须结实不应脱层、空鼓和开裂； 4当墙体节能工程采用预埋或后置锚固件时其数量、位置、锚固深度和拉拔力应符合设计要求； 5对墙体的热桥部位应按照设计要求和施工方案采取隔断热桥措施。观察；手扳检查；检查试验、施工记录和隐蔽工程验收记录；抽样实测粘接强度和锚固深度、厚度采用钢针插入或剖开尺量检查按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕外墙保温保温板材的导热系数、材料度、压缩强度、阻燃性； 2保温浆料的导热系数、压缩强度、软化系数和凝结时间； 3粘结材料的粘结强度； 4增强网的力学性能、抗腐蚀性能； 5其他保温材料的热工性能； 6必要时可增加其他复验工程或在合同中约定复验工程。外墙采用预置保温板现场浇筑混凝土墙体时保温材料的验收应执行?建筑节能工程施工验收?〔GB50411-2007〕第4.2.2条的规定；保温板的安装应位置正确、接缝严保温板在浇筑混凝土过程中不得移位、变形保温板外表应采取界面处理措施与混凝土应粘结结实。混凝土和模板的验收应执行?混凝土构造工程施工质量验收?GB50204的相关规定。对照设计观察检查进展隐蔽工程验收必要时抽样剖开检查。对粘结结实应采用拉抜法试验检查按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕保温浆料当外墙采用保温浆料做保温层时应在施工中制作同条件试件检测其导热系数、干度、压缩强度、软化系数和凝结时间检查检测按检验批抽样检查。每个检验批应抽查5％并不少于5件饰面层墙体节能工程各类饰面层的基层及面层施工应符合设计要求和?建筑装饰装修工程质量验收?GB50210的规定并应符合以下要求： 1饰面层施工的基层应无脱层、空鼓和裂缝基层应平整、干净含水率应符合饰面层施工的要求。 2外墙外保温工程不宜采用粘贴饰面砖做饰面层。当采用时必须保证保温层与饰面砖的平安性。 3外墙外保温工程的饰面层不应渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时保温层外表应具有防水功能。 4外墙外保温层及饰面层与其他部位交接的收口处应采取封措施。对照设计观察检查。检查试验和隐蔽工程验收记录按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕保温砌块采用保温砌块砌筑的墙体应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的程度灰缝饱满度不应低于90％竖直灰缝饱满度不应低于80％。检查复验施工纪录按检验批抽样检查。每个检验批应抽查5％并不少于5处预制保温墙板采用预制保温墙板现场安装的墙体应符合以下要求： 1预制保温墙板及其安装性能应有型式检验。 2保温墙板的构造性能、热工性能及与主体构造的连接应符合设计要求与主体构造连接必须结实。 3保温墙板的板缝、构造节点及嵌缝做法应符合设计要求。 4保温墙板板缝不得渗漏。检查墙板的出厂检验、进场验收记录和隐蔽工程验收记录按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕隔气层当设计要求在墙体内设置隔汽层时隔气层的位置、使用的材料及构造做法应符合设计要求和相关的规定。隔气层应完好、严穿透隔汽层处应采取封措施。隔汽层冷凝水排水构造应符合设计要求检查材料质量证明观察检查进展隐蔽工程验收按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕门窗洞口外墙和毗邻不采暖空间墙体上的门窗洞口四周墙面凸窗四周墙面或地面应按设计要求采取隔断热桥或节能保温措施对照设计观察检查必要时抽样剖开检查按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕一般工程施工缝当采用外墙外保温时建筑物的抗震缝、伸缩缝、沉降缝的保温构造做法应符合设计要求对照设计观察检查按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕玻纤网格布当采用玻纤网格布作防止开裂的加强措施时玻纤网格布的铺贴和搭接应符合设计和施工工艺的要求。表层砂浆抹压应严实不得空鼓玻纤网格布不得皱褶、外露观察检查按检验批进展抽样检查。每个检验批应抽查5％并不少于5件〔处〕外墙附件外墙附墙或挑出部件如梁、过梁、柱、附墙柱、儿墙、外墙装饰线、墙体内箱盒、线等应按设计要求采取隔断热源或节能保温措施对照设计观察检查。使用热工成像检查仪器检查按墙体检验批抽查不少于3处墙体缺陷施工产生的墙体缺陷如穿墙套、脚手眼、孔洞等应采取隔断热桥的保温封修补措施对照施工方案观察检查按墙体检验批抽查不少于3处保温板拼缝墙体保温板材接缝应符合施工工艺要求。保温板拼缝应平整严观察、尺量检查按检验批抽样检查保温浆料墙体采用保温浆料时保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺实观察；按检验批进展抽样检查按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕不同材料基体交接不同材料基体交接处、容易碰撞的角及门窗洞口转角处等特殊部位的保温层应采取防止开裂和破损的加强措施观察、尺量检查按检验批抽样检查。每个检验批应抽查5％并不少于5件〔处〕外保温采用现场喷涂或模板浇注有机类保温材料做外保温时有机类保温材料应到达陈化时间前方可进展下道工序施工检查有机类保温材料陈化时间全数检查 4.2 建筑幕墙项别工程质量检查检查数量主控工程材料 1保温材料 1〕导热系数应不大于设计值； 2〕度偏向不超过10％； 3〕阻燃性应到达阻燃级以上〔阻燃、难燃、不燃〕。 2幕墙玻璃 1）品种应符合设计要求； 2）传热系数、遮系数应不大于设计值； 3）可见光透射比不小于设计值； 4）中空玻璃应满足要求。 3隔热条、隔热附件 1）导热系数应不大于设计值； 2）隔热型材的力学性能及耐老化性能应符合设计要求和相关的规定。 4遮构件的尺寸、材料及构造应符合设计要求。检查材料的质量证明、进场复验同一消费厂家的同种类抽查不少于一组幕墙的气性幕墙的气性能指标应符合设计规定的等级要求。当幕墙面积大于建筑外墙面积50％或3000m2时应按?建筑节能工程施工验收?〔GB50411-2007〕5章的规定进展气性能检测检测结果应符合设计规定的等级要求。封条应镶嵌结实、位置正确、对接严。单元幕墙板块之间的封应符合设计要求。开启扇应关闭严检查气性能检测；查单元式幕墙安装隐蔽验收记录；观察及启闭检查现场检查按检验批划分的检查数量抽查5％并不少于5件〔处〕保温材料固定保温材料应可靠固定保温材料的厚度应不小于设计值对保温板或保温层采取针插法或剖开法尺量厚度；手扳检查按检验批划分的检查数量抽查遮设施遮设施的安装位置应满足设计要求。遮设施的安装应结实观察；尺量全数检查热桥部位幕墙工程热桥部位的隔断热桥措施应有效可靠断热节点的连接应结实对照幕墙热工性能设计观察检查按检验批划分的检查数量抽查隔汽层幕墙隔汽层应完好、严、位置正确穿透隔汽层处的节点构造应采取封措施观察检查按检验批划分的检查数量抽查5％并不少于10处冷凝水冷凝水的搜集和排水应通畅并不得渗漏通水试验、观察检查按检验批划分的检查数量抽查5％并不少于10处一般工程镀〔贴〕膜玻璃镀〔贴〕膜玻璃的安装方向、位置应正确。中空玻璃应采用双道封。中空玻璃的均压应封处理观察检查施工记录按检验批划分的检查数量抽查5％并不少于10件〔处〕幕墙板块组装 1封条：规格正确长度无负偏向； 2保温材料：固定结实厚度无负偏向； 3隔汽层：封完好、严； 4冷凝水排水通畅无渗漏。观察检查；手扳检查；通水试验按检验批划分的检查数量抽查幕墙缝隙幕墙与周边墙体间的缝隙应采用弹性闭孔材料填充饱满并应采用耐候胶封胶封观察检查按检验批划分的检查数量抽查施工缝建筑伸缩缝、沉降缝、抗震缝的保温或封做法应符合设计要求对照设计观察检查按检验批抽样检查活动遮活动遮设施的调节机构应灵敏、调节到位试验观察检查按检验批划分的检查数量抽查 4.3 门窗项别工程质量检查检查数量主控工程外窗建筑外窗的气性、传热系数、、玻璃透过率和可见光透射比应符合设计要求和相关中对建筑物所在地区的要求检查技术性能检测进场复验和实体抽样检测建筑门窗每个检验批应至少抽查5并不少于3樘缺乏3樘时应全数检查；高层建筑的外窗每个检验批应至少抽查10并不得少于6樘缺乏6樘时应全数检查。 2特种门每个检验批应至少抽查50并不得少于10樘缺乏10樘时应全数检查门窗玻璃建筑门窗采用的玻璃品种、传热系数、可见光透射比和遮系数应符合设计要求。镀〔贴〕膜玻璃的安装方向、应正确观察检查施工记录检查技术性能中空玻璃中空玻璃的中空层厚度和封性能应符合设计要求和相关的规定。中空玻璃应采用双道封检查合格证、技术性能观察外门窗框外门窗框与副框之间应使用封胶封；门窗框或副框与洞口之间的间隙应采用符合设计要求的弹性闭孔材料填充饱满并使用封胶封检查隐蔽工程验收记录观察及启闭检查外门安装严寒、寒冷地区的外门安装应按照设计要求采取保温、封等节能措施观察检查全数检查外窗的遮外窗的遮设施其功能应符合设计要求和；遮设施安装的位置、可调节性能应满足使用功能要求安装结实检查合格证、技术性能观察全数检查围护构造凸窗周边与室外空气接触的围护构造应采取节能保温措施检查保温材料厚度全数检查特种门特种门的节能措施应符合设计要求对照设计观察检查全数检查一般工程封条门窗扇和玻璃的封条其物理性能应符合相关中对建筑物所在地区的规定。封条安装位置正确镶嵌结实接头处不得开、裂；关闭门窗时封条应确封作用不得脱槽检查合格证、技术性能观察及启闭检查建筑门窗每个检验批应至少抽查5并不少于3樘缺乏3樘时应全数检查；高层建筑的外窗每个检验批应至少抽查10并不得少于6樘缺乏6樘时应全数检查。 2特种门每个检验批应至少抽查50并不得少于10樘缺乏10樘时应全数检查外窗遮外窗遮设施的角度、位置调节应灵敏调节到位观察；尺量 4.4 屋面项别工程质量检查检查数量主控工程材料用于屋面的保温隔热材料其干度或度、导热系数、压缩〔10％〕强度、阻燃性必须符合设计要求和有关的规定检查材料的合格证、技术性能、进场验收记录和复验按屋面积每100m2抽查一处,每处10m2,且不得少于3处; 2热桥部位的保温做法全数检查 3.保温隔热材料进场复检按同一单体建筑、同一消费厂家、同一规格、同一批材料为一个检验批,每个检验批随机抽取一组保温隔热层屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法必须符合设计要求和的规定观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度隔热架空层屋面的通风隔热架空层其架空层高度、安装方式、通风口位置及尺寸应符合设计及有关要求。架空层内不得有杂物。架空面层应完好不得有断裂和露筋等缺陷观察检查天窗天窗〔包括采光屋面〕的传热系数、遮系数、可见光透射比、气性应符合设计要求。构造节点的安装应符合设计要求和技术要求检查的合格证、技术性能、进场验收记录和复验一般工程保温隔热层敷设 1松散材料应分层敷设、压实适当、外表平整、坡向正确； 2现场喷、浇、抹等施工的保温层配合比应计量准确、搅拌均匀、分层连续施工外表平整坡向正确。 3板材应粘贴结实、缝隙严、平整。观察检查检查施工记录保温夹芯板屋面金属板保温夹芯板材应铺装结实、接口严、外表干净、坡向正确观察检查检查施工记录天窗天窗〔包括采光屋面〕坡向和坡度应正确封闭严嵌缝不得渗漏观察检查检查施工记录保温隔热层坡屋面、内架空屋面当采用敷设于屋面内侧的保温板材做保温隔热层时保温隔热层应有防潮措施其外表应有保护层保护层的做法应符合设计要求观察检查检查施工记录 4.5 地面项别工程质量检查检查数量主控工程材料用于地面节能工程的保温、隔热材料其厚度、度、压缩〔10％〕强度、导热系数和阻燃性必须符合设计要求和有关的规定。各种保温板或保温层的厚度不得有负偏向检查材料的合格证、技术性能、进场验收记录和复验。现场对保温层可采取针插法或剖开法、尺量 1每检验批抽检有代表性的房间不得少于5并不应少于3间缺乏3间时应全数检验走廊〔过道〕应按10延米为一个自然间计算。 2有防水或防潮要求的抽查间数不应少于5且不应少于4间缺乏4间时应全数检查。 3保温隔热材料进场复检按同一单体建筑、同一消费厂家、同一规格、同一批材料为一个检验批,每个检验批随机抽取一组基层处理地面节能工程施工前应按照设计和施工方案的要求对基层进展处理。基层应平整,并符合保温层施工工艺的要求对照设计和施工方案检查构造做法建筑地面保温、隔热以及隔离层、保护层等各层的设置和构造做法应符合设计要求。并应按照经过审批的施工方案进展施工对照设计观察检查施工质量 1保温板与基体及各层之间的粘结应结实缝隙应严。 2楼板下的保温浆料层应分层施工。 3地面直接接触室外空气的各种金属道应按设计要求采取隔断热桥的保温绝热措施。 4严寒、寒冷地区底面接触室外空气或外挑楼板的地面应按照?建筑节能工程施工验收?〔GB50411-2007〕第4章墙体的要求执行。对照设计观察检查；抽样、剖开法实测检查防水层有防水要求的地面其节能保温做法不得影响地面排水坡度。其防水层宜设置在地面保温层上侧当防水层设置在地面保温层下侧时其面层不得渗漏用500mm程度尺检查；当防水层设置在地面保温层下侧时应蓄水24h后剖开检查无明水必要时测试保温材料的含水率不超过设计要求的20％为合格隔热保温严寒、寒冷地区的建筑首层直接与土壤接触的周边地面毗邻外墙部位和房芯回填土的部位应按照设计要求采取隔热保温措施对照设计观察检查尺量检查外表保护层保温和隔热层的外表保护层应符合设计要求对照设计要求和规定检查一般工程隔热层地面辐射供暖工程的地面其隔热层做法应符合?地面辐射供暖技术规程?JGJ142的规定对照设计要求和规定检查同上 4.6 采暖项别工程质量检查检查数量主控工程采暖系统的安装采暖系统的制式及其安装应符合施工图设计要求；设备、阀门与仪表应安装齐全不得随意增加、减少和更换；系统各分支路水力平衡装置的安装位置、方向应正确并便于调试操作；系统安装完成后应能进展分室〔区〕温度调控和实现分栋分户、分室〔区〕热量计量按设计施工图进展核对全数检查散热器散热器的种类、规格、型、散热量及每组散热器的数量等技术性能参数应符合施工图设计要求。散热器、宜明装散热器的外外表应刷非金属性涂料按设计施工图现场观察检查并查验质量证明及复验按散热器组数抽查5％不得少于5组散热器恒温阀 1散热器恒温阀应具有人工调节和设定室内温度的功能并通过感应室温自动调节流经散热器的热水流量实现室温自动恒定； 2散热器恒温阀应程度安装不应安装在狭小和封闭空间； 3暗装散热器恒温阀应采用外置式温度传感器并安装在空气流通的空间；安装内置传感器的恒温阀不应被散热器或其他障碍物遮挡。观察检查按散热器组数抽查5％不得少于5组供暖系统安装系统的制式及安装应符合施工图设计要求；与土壤直接相邻的地面应设防潮层和绝热层；直接与室外空气相邻的楼板应设绝热层；室内应设温度控制装置。掩蔽前观察检查、用钢针刺入绝热层、尺量系统全数检查热力入口 1热力入口装置的种类、规格、型、数量等应符合施工图设计要求； 2热计量装置的安装位置、方向应正确并便于观察、维护； 3水力平衡装置的安装位置、方向应正确并便于调试操作。安装完毕后应根据系统水力平衡要求进展调试并做出标志； 4过滤器、压力表、温度计及各种阀门等应齐全可靠。按设计施工图核对采暖系统热力入口装置检查调试全数检查采暖道的保温采暖道的保温应采用不燃或难燃材料其材质、度、导热系数、规格与厚度应符合施工图设计要求观察、尺量检查并查验质量证明及复验按批随机抽查1件系统试运转采暖系统安装完成后必须进展系统试运转和调试。调试结果应满足施工图设计要求并应经有检测资质的第三方检测出具合格前方可通过验收观察、旁站、检查采暖系统试运转和调试记录、第三方检测全数检查一般工程配件安装采暖系统阀门、仪表等配件的保温层应实、无空隙且不得影响其操作功能观察检查按类别数量抽查10且均不得少于2件采暖道保温层和防潮层的施工保温层的厚度应符合施工图设计要求； 2保温壳的粘贴应结实、铺设应平整；绑扎应严无滑动、松弛与断裂现象； 3硬质或半硬质保温壳的拼接缝隙不应大于5mm并用粘结材料勾缝填满；纵缝应错开外层的程度接缝应设在侧下方。 4硬质或半硬质保温应用金属丝或难腐织带捆扎其间距为300~350mm且每节至少捆扎2道； 5松散或软质保温材料应按规定的度压缩其体积疏应均匀。毡类材料在道上包扎时搭接处不应有空隙； 6防潮层应严粘贴在保温层上封闭良好不得有虚粘、气泡、褶皱、裂缝等缺陷防潮层的敷设应有防止水、汽侵入的措施； 7卷材防潮层采用螺旋形缠绕的方式施工时卷材的搭接宽度宜为30~50mm； 8道阀门、过滤器及法兰部位的保温构造应能单独拆卸且不得影响其操作功能。观察检查、用钢针刺入绝热层、尺量按数量抽查10且绝热层不得小于10段、防潮层不得小于10m、阀门等配件不得小于5个 4.7 通风与空调项别工程质量检查检查数量主控工程系统的安装 1各系统的制式及其安装应符合施工图设计要求； 2各种设备、自控阀门与仪表应安装齐全不得随意增加、减少和更换； 3水系统各分支路水力平衡装置的安装位置、方向应正确并便于调试操作； 4空调系统安装完毕后应能进展分室〔区〕温度调控。对有分栋、分户、分室〔区〕冷、热计量要求的建筑物空调系统安装完毕后应能实现相应的计量要求。按设计施工图进展核对全数检查风的制作与安装 1风材料的品种、规格、厚度与性能等应符合施工图设计和现行的要求； 2风的严性及风系统的严性检验和漏风量应符合设计要求和现行?通风与空调工程施工质量验收?GB50243的有关规定； 3风与部件、风与土建风道及风间的连接应严、结实； 4需要绝热的风与金属支架的接触处、复合风及需要绝热的非金属风的连接和加固等处应有防冷桥的措施。按设计施工图核对、尺量、观察检查查阅进场验收记录、检查风及风系统严性检验记录按数量抽查10且不得少于1个系统空调机组的安装各种空调机组的型、规格、台数及技术性能参数应符合施工图设计要求；安装位置和方向应正确且与风、送风静压箱、回风箱的连接应严可靠；现场组装的组合式空调机组各功能段之间连接应严并应做漏风量的检测；其漏风率必须符合现行?组合式空调机组?GB/T14294的规定；机组内的空气热交换器翅片和空气过滤器应清洁、完好。当设计未注明过滤器的阻力时应满足粗效过滤器的初阻力≤50Pa(粒径≥5.0um,效率：80>E≥20)；中效过滤器的初阻力≤80Pa(粒径≥1.0um,效率：70>E≥20)的要求按设计施工图核对、观察检查检查测试记录并查阅进场验收记录按总数量抽查20且不得少于1台盘技术性能参数风机盘机组的型、规格、方向、台数及技术性能参数应符合施工图设计要求其安装的位置、高度及方向应正确且与风、回风箱及风口的连接应严、可靠按设计图纸核对、观察检查并查阅进场验收记录按总数抽查10且不得少于5台风机技术性能参数空调与通风系统中风机的型、规格、台数、技术性能参数应符合施工图设计要求其风量耗功率应满足现行有关的规定。风机的安装位置及出口方向应正确按设计图纸核对、观察检查并查阅进场验收记录全数检查排风热回收装置带热回收功能的双向换气装置和集中排风系统中的排风热回收装置其型、规格、台数及技术性能参数应符合施工图设计要求额定热回收效率〔全热和显热〕不应低于60安装和进、排风口位置及接收应正确按设计图纸核对、观察检查并查阅进场验收记录按总数抽检20且不得少于1台空调机组上的电动两通调节阀、风机盘机组上的电动两通〔调节〕阀、空调冷热水系统中的水力平衡装置、冷〔热〕量计量装置等自控阀门与仪表其型、规格、数量及技术性能参
