大型闸扩建工程施工组织设计方案.docx

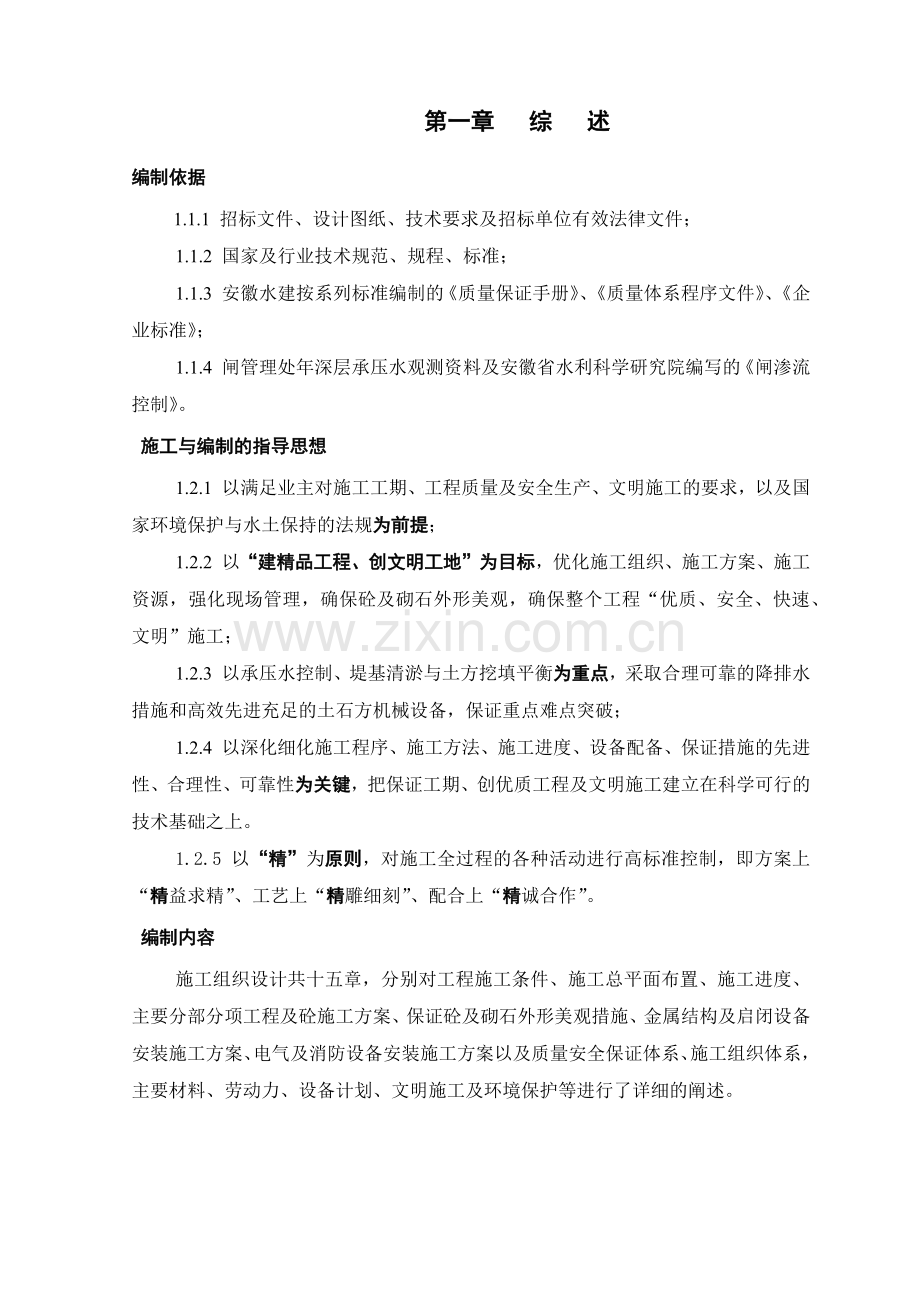

目 录第一章 综 述编制依据 施工与编制的指导思想 编制内容 项目目标 工程特点及工艺措施第二章 工程概况及施工条件工程概况水文气象条件 工程地质与水文地质对外交通条件水源电源条件原有通讯及输电线路情况第三章 施工现场规划与总平面布置 施工总平面布置图及说明书砼拌和系统砂石料系统混凝土预制构件予制场模板及钢筋加工场 大型机械布置 停车场 弃土区及借方区 临时用房 基坑排水 施工供水供电块石堆场 场内施工道路第四章 施工总进度计划与工期保证措施 合同工程项目及主要工作量工期目标与控制性工期施工阶段划分与阶段性施工计划主要分部工程强度安排施工总进度计划横道图施工总进度网络图工期保证措施第五章 施工围堰、基坑降排水、支护及防汛施工围堰规划基坑规划降水井施工南岸基坑边坡支护、灌注桩方案基坑土方开挖基坑明排水施工防汛第六章 土方工程施工方案 说明 土方平衡方案施工进度计划施工方法 基坑土方开挖引河开挖程序 明沟降水措施排水沟平面布置 施工设备用量计算 度汛措施 质量控制措施第七章 混凝土工程施工方案混凝土总体施工方案混凝土工程进度计划施工测量方案闸室施工方案.闸墩施工.空箱岸墙施工方案.翼墙施工止水、反滤、测压管施工方案砼铺盖、消力池施工检修桥施工方案启闭机排架、工作桥施工方案桥头堡、启闭机房施工公路桥施工方案第八章 混凝土工程施工技术措施底板大体积混凝土温度控制措施保证混凝土工程外表美观的施工工艺及措施混凝土垂直表面质量控制措施混凝土夏季、雨天、冬季施工措施防止闸墩产生裂缝的技术措施混凝土施工质量检测及控制措施砼运输技术措施第九章 砌石工程施工方案砌石工程量分布材料选择浆砌石工程干砌石工程抛石工程保证砌石表面美观的措施第十章 金属结构设备安装工程施工方案 工程内容 施工工艺流程预埋件安装 弧形闸门安装 检修闸门安装 启吊设备安装 施工进度安排及金结设备进场计划第十一章 电气及消防施工方案工程内容 施工工艺流程 主变压器安装盘柜安装 电缆敷设 防雷与接地装置 消防管道及设备安装 施工进度安排及机电设备进场计划第十二章 施工设备及劳动力需要计划主要施工设备计划劳动力配备计划第十三章 施工组织体系第十四章 质量安全保证措施 建立建全工程质量管理体系 安全技术组织措施第十五章 创建文明建设工地和环境保护措施组织管理措施现场管理措施环境保护第一章 综 述编制依据1.1.1 招标文件、设计图纸、技术要求及招标单位有效法律文件；1.1.2 国家及行业技术规范、规程、标准；1.1.3 安徽水建按系列标准编制的质量保证手册、质量体系程序文件、企业标准；1.1.4 闸管理处年深层承压水观测资料及安徽省水利科学研究院编写的闸渗流控制。 施工与编制的指导思想1.2.1 以满足业主对施工工期、工程质量及安全生产、文明施工的要求，以及国家环境保护与水土保持的法规为前提；1.2.2 以“建精品工程、创文明工地”为目标，优化施工组织、施工方案、施工资源，强化现场管理，确保砼及砌石外形美观，确保整个工程“优质、安全、快速、文明”施工；1.2.3 以承压水控制、堤基清淤与土方挖填平衡为重点，采取合理可靠的降排水措施和高效先进充足的土石方机械设备，保证重点难点突破；1.2.4 以深化细化施工程序、施工方法、施工进度、设备配备、保证措施的先进性、合理性、可靠性为关键，把保证工期、创优质工程及文明施工建立在科学可行的技术基础之上。1.2.5 以“精”为原则，对施工全过程的各种活动进行高标准控制，即方案上“精益求精”、工艺上“精雕细刻”、配合上“精诚合作”。 编制内容施工组织设计共十五章，分别对工程施工条件、施工总平面布置、施工进度、主要分部分项工程及砼施工方案、保证砼及砌石外形美观措施、金属结构及启闭设备安装施工方案、电气及消防设备安装施工方案以及质量安全保证体系、施工组织体系，主要材料、劳动力、设备计划、文明施工及环境保护等进行了详细的阐述。 项目目标项目部把闸扩建工程作为总公司一号重点形象工程，将集中水建精华，大力弘扬“敬业、诚实、创新、拼搏”的水建精神，科学实施“干一项工程、树一座丰碑”的经营战略，按照“建精品工程、创文明工地”的总要求，确保实现以下工期质量管理目标：.4.1工期目标：总日历工期个月，比招标文件要求提前个月，2002年月日完成合同全部工程。其中： 2001年5月15日完成左岸导水堤及封闭堤22.0m高程以下的填筑，闸底部及闸墩砼浇筑，闸上公路桥吊装，比招标文件要求提前天； 2001年12月15日完成闸门启闭机安装及调试，比招标文件要求提前天。.4.2 质量目标：确保优良，争创部优。施工全过程严格执行初检、复检、终检三级自检制度，即：班组初检、施工员复检、专职质检员终检。按照系列标准及总公司质量方针：“贯彻国标，内抓管理，外拓市场，精心施工，优质服务，干一项工程树一座丰碑”来规范每一个职工的行为，确保本工程内实外美。.4.3 安全目标：确保本工程不发生重伤以上的安全事故。.4.4 文明施工：本工程创部级文明建设工地。 工程特点及工艺措施本工程特点为闸室地基土质好，但消力池及抛石槽部位承受深层承压水顶托，需要降压保护并保证老闸不发生有害的不均匀沉降；上游围堰利用老封闭堤，常年蓄水位较高，浅层渗水也需处理；闸北为黑牛咀历史决堤，砂层已裸露，须注意渗水浸入基坑干扰施工，影响质量；闸室、岸墙、翼墙高度较大，砼浇筑强度较大，模板多。为此，本施工组织设计采用以下工艺措施：1.5.1 空箱岸墙采用组合式钢框竹胶模板施工；1.5.2 扶壁式空箱翼墙圆弧段外模采用定型钢模板；1.5.3 闸室模板及翼墙直线段外模采用钢框钢板大模板；1.5.4 基础施工采用深井群井降水，结合轻型井点降水，确保基坑不突涌，老闸无有害不均匀沉降；1.5.5上游施工围堰拆除保证蓄水安全外，还应与电网线路及公路改建相配合，确保输电正常，交通通畅。特别应采用砼支护桩，做好新闸右堤的蓄水及防洪安全；.6 下游围堰应与淮北大堤和老闸左岸导堤相封闭，同时应尽快将新闸北岸大堤做到围堰高度，减少排水费用；1.5.7 垂直水平运输采用二台40A移动塔吊；1.5.8 砼熟料运输采用二台砼泵；1.5.9 闸室及岸墙翼墙立面砼养护采用喷养护液； 1.5.10. 根据土质及运距条件，挖填土采用挖掘机配合自卸车挖运表层土、下层土采用水利冲挖机械开挖施工方式，碾压采用推土机施工，回填土局部采用蛙式打夯机夯实，靠近建筑物处辅之以人工夯实。第二章 工程概况及施工条件工程概况扩建新节制闸位于闸老节制闸北堤与原导流引河之间，新闸中心线离老闸北导流墩面230米。新闸北岸堤防基本上建筑在原导流引河河床内。新老闸底板中心线在一条直线上。新老闸之间的导流堤为原老闸的北堤，截短后端头做成裹头（鱼咀）作为新老闸的分流堤。闸室总宽144米，每孔净宽10米，共孔，设块大底板（孔一联底板），中墩厚1.5米，缝墩厚1.2米，大底板宽度为24.0米，长度为25米，厚度为2米，平底槛高程9.0米，公路桥面高程25.558米，启闭机桥面高程32.518米。岸墙为空箱式结构，顶面高程18.38米。其上设10米净跨公路桥，闸室段为跨，南北岸各跨，桥台为钢筋砼空箱结构，设灌注桩，桥墩底板为灌注桩基础，双支墩盖梁结构，上下游翼墙末端回填土部分为粉喷桩基础。上下游联接工程：上游砼铺盖长20米，其下部分1m厚水泥土换基，浆砌块石护坦长米，干砌块石护坦长米，防冲槽抛石长15米，下游砼消力池长20米，浆砌块石海漫长米，干砌块石海漫长米，抛石槽长15米。两岸翼墙为扶垛式钢筋砼结构。两岸空箱岸墙上建桥头堡（框架结构）共三层，分别安装变压器、发电机、配电及制控室，设楼梯间通启闭机房。工作闸门为扇弧形钢闸门，斜支臂，设铸钢铰链铰座，安装于闸墩钢筋砼牛腿上，铰心高程17.0米，门顶高程18.7米，门槛高程9.0米，每扇门重吨，埋件每扇吨。设启闭机台，型号为-15M，电动为主，手摇为辅。检修闸门扇 ，每扇重吨，电动葫芦为，每孔埋件吨。水文气象条件2.2.1. 气温属东北亚暖湿带季风气候，多年平均气温15.2，月份最高平均温度为28.1 ，月份最低平均气温为1；极端最高气温为44.5，极端最低气温为-19.4。温度在0以下约天，-10以下约天。2.2.2风力：当地最大风力为级，最多的风向是东北风，夏季盛行偏南风，冬季盛行北风。2.2.3.降水量：多年平均905.4mm，平均降雨日天，年际和年内降水变化大，最大年降水量1555mm，年最小降水量375mm，年内月份降水量一般占全年降水量的，自年以后到年尚无大的暴雨降水量，本工程将在汛期进场，应高度注意水情雨情的信息及分析，做到有备无患。多年水面蒸发量平均为984mm，月份水面蒸发量占全年。2.2.4. 水位：闸近期蓄水位17米，闸下水位相应较低为13.5米，一般13米，汛期水位超过18.0米，即开闸调节，直到全部打开不予控制。但九十月份遇见了罕见的阴雨天气，闸下水位经常保持在15.0m左右给基坑排水带来了一空的困难。年一遇闸上水位21.4米，设计洪水位.米，注意加强施工防汛。 工程地质与水文地质年及年详勘闸北滩地及导流引河。由于老闸施工，地形起伏不平，场区土层有层，层为淤泥或中粉质土壤夹细砂粘土，呈流塑到软塑，层为淤泥质粉土与淤泥互层，层为灰色粉质粘土，黄色粉质粘土，软粘土夹轻粉质壤土（下面1.5m为轻粉质壤土）为细砂层，为中砂层（未钻穿）。详细分布如下表(沿闸轴线)。钻孔号 闸土层 孔名称 号北岸墙南岸墙孔口层底高程层底高程层底高程层底高程层底高程层底高程、层为潜水层，、层为承压含水层，承压水位-18m，汛期较高，非汛期较底，抽水试验测得流向为北西至南东，渗透系数为-2cm。潜水的流向为南东至北西。潜水与承压水无明显水力联系。对外交通条件以老封闭堤及淮北大堤为依托，与下游围堰及老闸北岸导水堤组成圈堤，其中老封闭堤及淮北大堤为蚌怀公路的一部分，已有黑色路面，下游围堰及下游导水堤做简易路面，以便通往皖北公路网。水路经船闸通航淮河上下游水域。市锥子山石场、淮南上窑石场、怀远石场、十里城及明光池河砂场，经陆路水路均可直达工地。水源电源条件淮南淮北电网经闸老闸，有千伏及千伏二级线路，闸发电站非汛期发电。地下水源丰富，可作为生产生活水源。原有通讯及输电线路情况在上游引河全线有两条高压输电线及光缆通过，在安排施工进度和开挖上游引河时需注意配合有关单位改建施工及临时保护工作。第三章 施工现场规划与总平面布置 施工总平面布置图及说明书3.1.1 总体原则：以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用老闸已建水工枢纽和现有对外交通等自然条件，综合考虑新闸主体工程规模、施工方案、工期、造价等因素，按照招标文件要求和水利水电工程施工组织设计规范（）标准，因地制宜、因时制宜、有利施工、方便生活、易于管理、安全可靠、经济合理地规划生产生活区、对内对外交通、供电供水、堆场等。3.1.2施工临时设施场区选定说明：施工围堰，上游利用老闸北岸封闭堤（现行蚌怀公路），下游从老闸下游北导堤东头经滚水坝越老导流引河直达淮北大堤，沿新闸下游北导堤东端至淮北大堤还要筑冲填围坝，这样组成了一个万的封闭施工区。具体布置见图：闸扩建工程施工总布置图。砼拌和系统砼拌和站是砼施工现场的心脏，砂石、水泥及外加剂要围绕拌和站，水电要到位，熟料运输要紧凑。经比较选择在上游围堰背水侧，上游钻井平台西侧的位置。拌和站的生产能力受控于闸墩底板，该底板块大而厚，每块底板1273 3，计划年月份浇砼，每小时浇筑40m3，配备套混凝土拌和楼（一台备用），生产能力每小时 。另配台混凝土滚筒式搅拌机的小型搅拌站，承担小批量混凝土浇筑；配置台1m3的装载机进行堆料和上料工作，配置砼输送泵台进行主要混凝土的浇筑，设置80m2袋装水泥库可储存吨水泥，另配四座散装水泥罐，每罐容量计满足两块底板需要，设置5m3水箱只直接自深井供水，拌和站机台盖150m2机棚以适应季节施工。砼生产系统流程图见图。砂石料系统本工程不自设砂石料加工厂，砂石料均采用市场供应。砂石场紧靠拌和站南侧布置。石子产地在怀远、淮南上窑，亦采用汽车运输。料场面积根据三块闸墩底板砼浇筑量确定，用装载机堆高，黄砂料场面积1950m2，可储存吨，石子料场面积 2，可储存吨。砂石料场采用100mm厚砼地坪，下设100mm厚碎石垫层，砂石料场设排水坡度，坡向排水沟。混凝土预制构件予制场砼预制构件共有砼1107.2m3，其中：预应力钢筋砼公路桥大孔板917.2m3，岸墙及翼墙顶盖板砼预制190m3。还有1500m缘石砼预制。根据施工总进度安排，布置条预应力台线进行公路桥板生产，布置一块50 2 的场地进行盖板生产，一台吨汽车吊进行构件出槽转运堆放，考虑到堆放场地，预制场总面积为3500 2。模板及钢筋加工场3.5.1模板加工包括平面、曲面、元头、门槽，均由总公司金属结构机电设备总厂制造，按设计图纸能组合成定型模板，现场加工场只承担模板拆卸后储存、整修和涂隔离剂，以及零配件的储存与整修。木工场布置两台圆锯机、两台木工刨床、一台车丝机，场地面积 2，其中木工房面积 2。3.5.2钢筋加工场设冷拉机场、电焊间、配料弯制间，布置拉伸机一台、闪光对焊机两台、弯曲机两台、切断机两台。原材料堆场和成品堆场，设架并覆盖，插标签分规格存储。除机房及桥头堡外钢筋制安工程量约吨，钢筋场面积1200 2，其中钢筋房面积200 2。 大型机械布置先期在铺盖上布置二台40A轨道式塔吊，解决闸墩施工时模板、钢筋垂直运输及小批量混凝土浇筑。公路桥吊装完成后，辅盖上塔吊拆除，转移一台至公路桥上，进行启闭机房施工水平垂直运输。 停车场3.7.1 土方机械停车场本工程水上土方挖方万，填土方万，借土料万。需挖掘机台，自卸汽车台，铲运机台套，推土机台，其主停车场设在左岸封闭外，面积5120 2。堤基清淤万,配冲塘机台，冲填到北岸滩地洼地内。配套设施有进出场道路、修配间100m2，油罐两只。其他停车场设在南岸下游导水堤上及管理区。 弃土区及借方区在第五章挖填土平衡计划表中，弃土万，借土万 。清基土方堆放在老导流引河以北，闸轴线以西洼地，先近后远，弃土用以加宽冲填围堰。借土区计划在老导流引河以北闸轴线以东，占地万，布置运土道路及排水沟、穿路涵，详见图。 临时用房生产生活及管理用房设在闸轴线以东桩号的平台上，拌和站、水泥库等设在闸轴线以西老闸北封闭堤附近。3.9.1生产用房生产用房主要布置有：拌和站棚、配电发电房、钢筋场、木工场、水泥库、综合仓库、修配间、试验室、锅炉房等。3.9.2施工管理用房： 320m2。3.9.3生活用房：施工高峰人，职工宿舍5500m2，工地食堂及卫生设施各200m2。详细布置见表：施工布置一览表。表 施 工 布 置 一 览 表序号名 称建 筑 结 构占地面积（）备 注砖 瓦（）工 棚（）施工管理用房职工宿舍职工食堂仓库试验室配电房配电房木工场钢筋场修配厂油库停车场拌和站水泥库砂子堆场石子堆场预制场浴室厕所生活水塔10m3二座生产水箱5m2一只锅炉房 基坑排水抽水总站设在下游围堰原导流引河内，搭排架100m2,安装台18A及台水泵。天抽完原导流引河积水后，承担小雨降水径流及基坑内渗水。上游区域只排天气降水，用水泵将水抽至排泥场内，经溢流井至下游排水总站排至淮河内。 施工供水供电3.11.1施工供水生产、生活、消防直接引用深井水，生活区做生活井一口，设10 3容量水塔一座，自水塔用镀锌钢管分别引至厨房、浴室、厕所、各盥洗点、消防栓等；砼拌和站、生产用水设一只5 3水箱，直接从深井抽水。在深井降水结束后，左右岸各保留一口深井供生活、生产供水。3.11.2施工用电3.11.2系统电源和备用电源()系统电源： 在工区南导流堤有及高压线杆，可直接接到工区变压器经配电房向工区供电。按照用电平衡计划，闸墩底板施工阶段，需，拟安装台变压器。（）备用电源： 在系统电因故暂时停供时，为了确保承压水持续降低以防基坑突涌，以及防止大底板砼浇筑时出现冷缝，拟自备电源，首先保证深井抽水用电,其次还要确保砼浇筑系统用电，其他设备暂停用电。按照平衡用电计划，闸墩底板施工阶段，需，拟安装台和台柴油发电机。3.11.2 用电、供电平衡计划深井成孔采用柴油机，水力冲填机电力优先用剩余系统电力，不足时另配柴油发电机组。基坑排水总站设柴油机承担抢排暴雨径流。电焊机与弧焊机不同时使用，各阶段用电供电平衡表，详见表。表 各阶段用电、供电平衡计划表用电设备型号单机功率系统电供 电系统电停供系统电供 电系统电停供系统电供电系统电停供系统电供电潜水钻机泥浆泵潜水泵潜水泵离心泵离心泵混凝土拌和楼混凝土搅拌机混凝土输送泵电子配料机挖塘机插入式振捣器平板振动器钢筋对焊机交流电焊机钢筋加工机械()木工加工机械()修配厂()预制厂()试验室()照明合计用电()供电容量变压器发电机3.11.2工区内部供电线路（一）总述闸扩建工程施工用电采用、各一路电源，分别给两台变压器供电，变压器低压侧用一台进线柜（柜），两台出线柜（、），低压侧由供电局配一台无功补偿柜（），共四台低压柜，作为本次供电的低压控制柜，当系统停电时，采用发电机和作为备用电源，给负荷供电，见施工临时用电系统图（）。（二）线路变配电设计线路已由长青供电所在老闸南高压杆设高压保护、计量柜，用电缆，引至闸北头。变压器就位后，通过跌落式熔断器接到变压器高压侧。为防止误操作低压侧设置进线柜一台，进线柜内设双联开关及总空气开关进行操作。为了高效节能，提高用电量特设置一台无功补偿柜，补偿柜设计由供电局提供。（三）线路变配电设计线路为两路电源均由电力电缆分别接自闸管处南北两发电站，引至闸北头，两路线路均由闸管处在月日前就位，高压侧计量，保护均已设置完毕。在线路接入变压器前通过两路高压隔离开关后，并入母线，高压隔离开关设置在配电房内，具体位置与闸管处协商后再定，低压侧进线同线路。（四）低压侧配电设计、根据实际施工需要，低压侧设置台低压柜回路，其中两路为备用，各回路用电负荷计算如下：路：自配电房至钻井平台环形线路的深井抽水，闸基排明水、塔吊、混凝土振动器及施工照明依次为() ，长1250m，分路，长分别为585m、555m。路：自配电房至混凝土拌和站，有拌和站，混凝土输送泵、照明，长度200m。路：自配电房至配电房，有木工、钢筋、电焊车间、试验室、修配厂、停车场、食堂：依次为，长720m。路：配电房至下游围堰、码头至排水总站，长750m。路：配电房至灌注桩工地， ，长米。路：配电房至管理房， ，长50m。、各回路实行三相五线制，导线用绝缘铝皮线安装在绝缘子上： 路：按允许电压降： 255mm，需分两支路 585m， 50mm。 按允许电流：128A，选择，经比较，为电压降控制，选：。路：45.5mm； 283A，电流控制选：。路： ，720m，电压降控制 128.57mm，283A，查表95mm，可以选用双回路以减小截面选用，。路： ，750m，选电压降控制 93.75mm，选。路： ，125m分两支路，电流控制222.8A，选。路：101A，选。取土区照明用电原则上就近在各输电线路上安装碘钨灯，以免自卸车碰撞，配电线路布置详见附图：临时工程供电系统图。（五）主线路选择由于线路为长青乡农用线路，易发生间断性停电，而线路为闸南北电站两路供电，在枯水季节上下游水位落差不大，两站均不能发电时，由闸管处线路通过电站变压反送到线路，经比较可知线路为主要施工用电线路，线路为辅，所以深井降水，砼浇筑重要负荷均由线通过变压器供给。（六）变压器配电房位置布置见附图根据施工实际需要，目前采用台变压器主供电，和发电机作为备用电源。块石堆场影响砌石工效的是场内运距。在首先完成上下游抛石槽的堆石后，即转化为护底浆砌块石的堆场，并作为洗石的场地（由潜水泵将水抽到排水总站）。在护底砌石完成后，抛石槽及护底浆砌铺盖即转化为浆砌护坡的石料堆场。堤坡干砌块石料场在上游围堰拆除前，可在上下引河就近堆存，上下游围堰拆除后，外场直接供应。 场内施工道路根据本工程的施工特性，充分利用业主提供的淮北大堤道路。上下游围堰及老闸北岸导水堤与淮北大堤组成外环道与外部相连。从右岸修一条米宽泥结石道路通向生活区。钻井平台环道顶宽米，向外通向生活区，向内通过四条斜坡道通往基坑。取土区干道基宽12m，路面宽 ，从左岸取土区通往下游北岸导水堤，最大纵坡控制在左右。施工道路布置情况详见图：闸扩建工程施工总布置图。有关参数特征见表：施工道路布置一览表。表 施工道路布置一览表施工道路名称道路长 ()道路宽()路面结构（）起点高程（）终点高程（）南岸生活管理区至淮北大堤泥结石路面砂石料场至老闸上游北封闭堤砼路面钻井平台内环道泥结碎石内环道通往基坑道路泥结碎石内环道通往生活区泥结碎石码头至外环道至块石堆场泥结碎石取土区干道泥结碎石第四章 施工总进度计划与工期保证措施 合同工程项目及主要工作量合同工程项目项目工作内容主要工作量建筑工程新闸闸室段（含南北向延伸的公路桥）、上下游连接段（含上游防冲段、铺盖、消力池、海漫、防冲槽）、围堰内上下游引河段（含封闭堤、导水堤）所有土方、砌抛石及砼工程。堤基清淤万、土方开挖万、土方回填万；砼工程37630m3、钢筋制安、钢绞线制安；浆砌石15041m3、干砌石2 3、抛石6188m3、房屋建筑1437 2。金属结构设备安装工程工作门即弧形钢闸门（含埋件）及配套启闭机、检修门（含埋件）及配套启闭设备以及其它附属构件和设备的安装。弧形钢闸门安装套，计，卷扬式启闭机安装套，检修门安装套，计，检修门电动葫芦安装一套，预埋件安装。机电设备安装工程机电设备安装工程：电气设备及消防等其它设备的安装。主变压器台、高压开关柜台、低压配电屏台，组合低压配电箱只、动力插座箱只、电力电缆1900m、消防管道离心泵台套，消防给水管1600m。临时工程围堰、施工降排水、场内交通及其它临时工程。围堰填筑万 ，施工降水井眼，临设房屋8813m2，临设道路21040m2。工期目标与控制性工期4.2.1本工程总工期为：计划于年月开工，年月日完成合同范围内全部内容，总工期个月。比招标文件要求提前个月。4.2.2控制性工期序号控制性工期计划项目计划完成项目工期招标文件要求工期上游封闭堤及上、下游导堤22m高程以下土方填筑及16 高程以下的砌石工程，闸底板及闸墩砼的浇筑、闸上公路桥吊装。年月日年月日闸门、启闭机的安装及调试年月日年月日本工程合同内范围内的全部工程年月日年月日施工阶段划分与阶段性施工计划主要施工分六个阶段，如下表：施工阶段阶段起至日期阶段施工主要内容备 注第一阶段年月日至月日做下游围堰，排泥场施工围堰，米高程以上基坑土方开挖，东西南三侧降水井钻井平台，降水井试验井，抽水试验。其中堤基清淤自年月日开始，基坑开挖自年月日开始第二阶段年月日至年月日降水井施工及降水，堤基清淤，北侧钻井平台，完成基坑、支护混凝土灌注桩；基坑开挖完成。第三阶段年月日至年月日完成闸墩底板混凝土及铺盖、消力池，完成岸墙及空箱翼墙底板。月日开始浇筑第一块翼墙砼底板垫层；堤基清淤回填于年月日开始。第四阶段年月日至月日北岸封闭堤及导水堤坝做到22m高程，公路桥吊装完成，空箱岸墙及空箱翼墙全部完成，并做好16m高程以下回填土，相应地完成桥墩、桥台工作。于年月日完成第一期控制性目标第五阶段年月日至月日启闭机房排架、工作桥、桥头堡、启闭机房、闸门及启闭机安装，在枯水期间完成南导水堤裹头工作，完成墙后回填及南导水堤筑堤，继续做封闭堤及北导水堤块石护坡。于年月日完第二期控制性目标第六阶段年月日至年月日道路工程、全部砌石以及收尾清场，整编竣工资料。于年月日整个工程完工主要分部工程强度安排主要分部工程项目名称工程量施工内容与施工强度土方开挖及填筑引河及闸基开挖万，借土开挖万，清淤万，筑堤土方万，墙后回填万，围堰万。挖填土方最高月强度万，清淤最高月强度万混凝土及钢筋混凝土工程底部混凝土14246 3，墙体混凝土20509 3，上部结构1038 3，预制混凝土1267 3，混凝土灌注桩57 3（根）。砼最高月强度9640 3，一次性最大浇筑量 3，平均浇筑强度为每小时 ，预制公路桥天循环一次，完成片梁板。灌注桩每天根。空箱岸墙、翼墙三批完成，需模板.5万平方米，即每月拆模1万平方米。砌石工程抛石槽以内：护底6217 3，抛石61 3，护坡 3；抛石槽以外：26987 3。主要施工阶段每月砌筑量3000m3，碎石垫层按比例完成。施工总进度计划横道图(见附图)施工总进度网络图(见附图)工期保证措施4.7.1现场计划调度保证：由施工计划科根据监理工程师批准的总体进度计划编制阶段性以及月、旬施工进度计划，重要的关键项目还编制作业指导书，并据此指导协助各作业层(组、班、队)编好月旬计划。在此基础上开好每天下午时的调度会议，加大及时修订和调度的力度，作到保证以日保旬，以旬保月。4.7.2技术及制度保证：技术上：聘用闸老闸设计、施工的专家吴鹏程、周善福为该项目技术总顾问，闸老闸施工时施工员杨其昆（现总公司副总工程师）为该项目的总工程师，把技术优先、优化置于施工方案的首位。制度上：项目部按照总公司认证标准，以控制个要素为中心，建立强有力的现场施工技术组织，与指挥部、监理工程师、设计、顾问组相沟通，协调。首先，作好施工图纸会审，编制施工阶段的具体施工组织设计，下达作业指导书，进行技术交底，抓好方案实施前的各关键环节；二要按指挥部、监理工程师、总工批准的技术方案，认真做好现场实施工作，明确各级责任制，以确保不出现技术方案性的失误，杜绝因技术方案不当引起的停工、返工；三要结合实际，推进技术创新，应用新技术、新工艺、新设备，提高工作效率。4.7.3作业层及机具设备、材料保证：针对本项目，根据施工方案，及时配足人、财、物，总公司将充分发挥统一协调力度大的优点，充分利用总公司总部及仓库离工地很近的条件在工程实施中，只要工地施工需要或指挥部、监理工程师提出要求，总公司将在极短时间内调度到位。4.7.4资金保证：本项目部为总公司一级项目部，项目部自主开户，专款专用，使工程施工有充足的资金保证，必要时由总公司协调解决资金支持。第五章 施工围堰、基坑降排水、支护及防汛施工围堰规划5.1.1范围：从老闸北岸下游导水堤经滚水坝，穿原导流引渠至北岸滩地与淮北大堤封闭组成下游围堰。沿导流引渠北岸筑新闸北堤堤基清淤排泥场围堰。在新闸南导水堤筑裹头施工围堰。5.1.2下游围堰施工方案 本项土方工程原计划在月日施工， 7月日完成下游施工围堰填筑，现因地方关系及汛期影响，工地开工时间推迟至月日，为保证原计划土建工程施工工期及阶段性工期目标按期完成，根据月日专家小组对闸总体工程施工方案的意见，将下游围堰施工方案调整如下：一、施工方法 下游施工围堰起着封闭整个施工区域的重要作用，围堰建成后，须经受年汛期的考验，因此应在闸基施工之前，将施工区域封闭，以减少场内抽水量及汛期对闸室施工的影响，同时为确保围堰本身工程质量，也应尽量在淮河下游水位上涨之前填筑，以避免增加水下填筑方量。导流渠段围堰基础现状地面高程平均为11.8m，下游围堰按十年一遇洪水位设计（21.42m），土方总量为万，其中18.0m高程以下为万。由于目前正处主汛期，为减少闸下淮河水位波动对近期土方工程的影响，首先在导游渠下游出口处填筑一条临时围堰，然后再进行下游围堰的施工，临时围堰堰顶高程设为16.8m，与淮北滩地基本一致，顶宽10m，水下填筑边坡：，水上填筑边坡：。 经实地勘测，原设计堰基西侧正处在一处淤泥深坑（约2.0m深）部位，按原设计施工，极易引起围堰背水坡滑坡，经与监理工程师现场协商，下游导流渠段围堰轴线向东移20m，下游滩地围堰及下游滚水坝围堰同导流渠段围堰新轴线顺接。 本段工程施工时，应首先封闭导流渠段围堰，采取挤淤施工法从南向北填筑，第一层填筑高程在13.5m左右，堰身与两侧岸坡结合处以推土机削成大于：的缓坡，并对接头处进行清基、碾压及刨毛处理，以保证结合面压实质量，填筑至18.0m高程后，随下游滩地围堰、下游滚水坝段围堰同步施工至23.0m。下游滩地围堰与淮北大堤结合处是本段工程唯一关联到淮堤部分的项目，也是本段工程防汛的重点，施工时严格按规范施工，对结合面清基、碾压、刨毛，并对结合处的围堰迎水面用编织袋装土码坡防护，防护范围为20m，以确保淮北大堤渡汛安全。二、围堰设计断面及稳定性计算下游导流渠段围堰合拢后碾压分层压实，分层压实以下为水中倒土，挤淤自然边坡，下游滚水坝围堰下游滩地围堰、下游导流渠段围堰围堰等级为级，抗滑稳定系数为，围堰属均质坝，15.0m高程以上为分层碾压，干容重控制不小于，湿容重为，饱和容重为 ，浮容重 ，浸润线以上土体按湿容重计，浸润线与坝内二道小坝水位之间按饱和容重考虑，小坝内水位以下按浮容重。计算滑动面在12米高程至8米高程。粉质壤土内磨擦角，凝聚力 ，圆弧滑动安全系数，满足稳定要求。渗透稳定：年汛前在外坡铺防渗土工膜及化纤袋装土护坡。土工膜搭接缝采用纵向接缝，用专用接缝机接缝，搭接宽度100mm。围堰与原导流渠边坡接头处理，在12米高程以上的渠坡削成：，防止与滚水坝及北岸滩地坝段的不均匀沉降。 、滚水坝段：围堰用原导流引渠段20米高程以上段面。在开挖下游引河土方时，内坡留米宽平台，：坡度；外坡米宽平台，：坡（防浪）。、北岸滩地段围堰：基本同滚水坝段，与淮北大堤封闭段以：坝顶坡相缓接。三、设备配置及施工工期 采用铲运机施工，投入台套，在个工作日内完成，其中原导流渠段18.0m高程以下在个工作日内完成。四、取土区布置 导流渠段及滚水坝段围堰的取土区为下游引河(桩号)，施工时，沿引河北侧开挖线立面开挖，一次性开挖至10.0m高程，以形成一条集水沟，拦截渗水并降低土料含水量，便于后续施工，积水用小型水泵排至淮河。施工中如因土质差，铲运机施工困难时，采取挖掘机配合施工，开挖集水沟。 滩地围堰从北滩就近取土填筑，取土区距堰脚30m以上，取土深度2m。五、质检措施本标段工程施工时把创优质工程放在各项工作首位，工程施工中我们将以标准建立健全质量施工组织体系，配备专职管理人员，设置现场试验室，把工程的工期、效益建立在可靠的质量保证体系之上。为完成我公司承诺的创优良工程的质量目标，主要保证措施如下：、质量保证体系：成立项目经理、项目主任工程师、质检员、各工区长组成的质量保证机构，建立由项目主任工程师担任总公司质量终检负责、项目质检员复检和工区质检员初检的工程质量三级检验制。、具体施工质量管理措施
