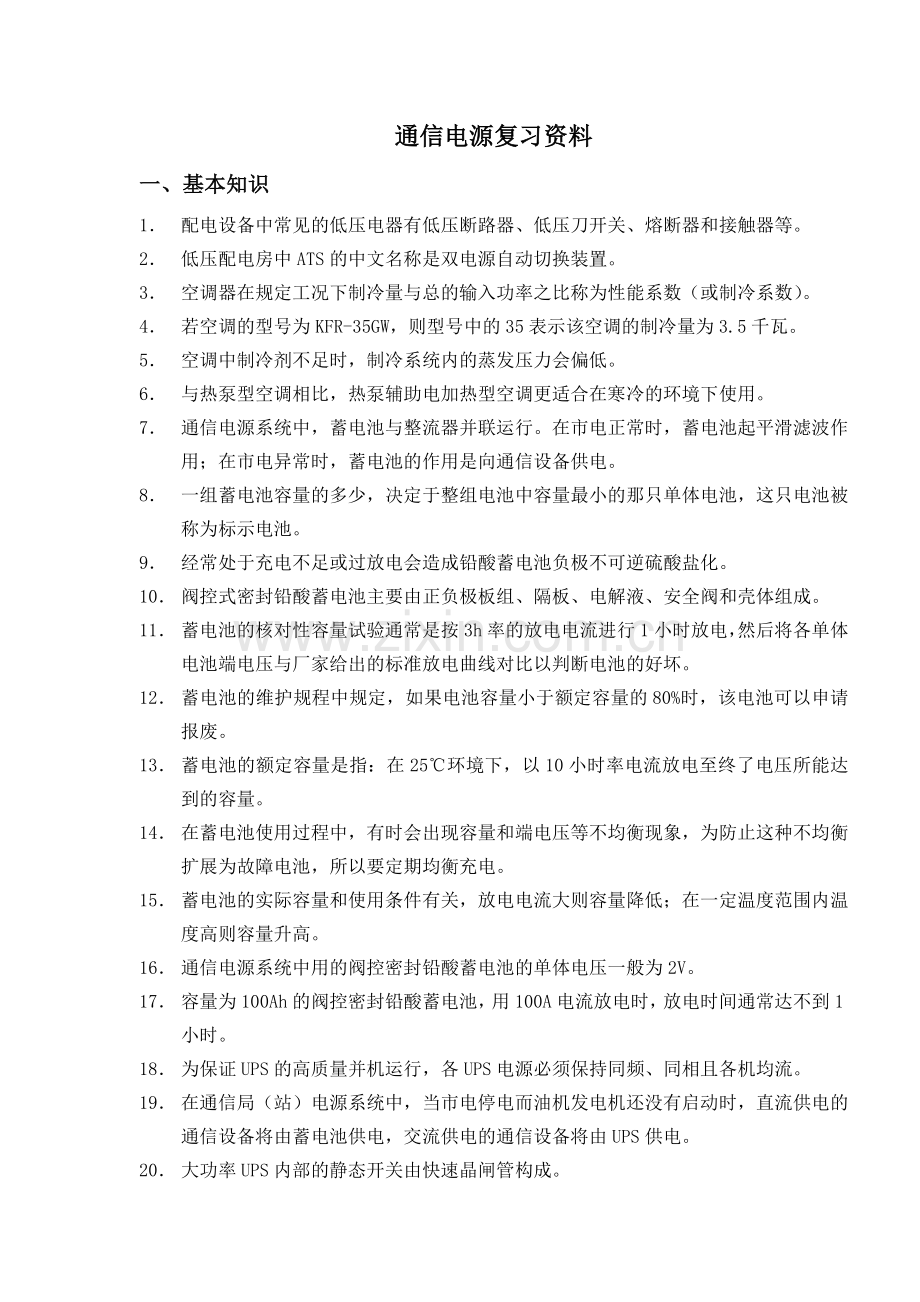

通信电源复习资料
一、基本知识
1． 配电设备中常见的低压电器有低压断路器、低压刀开关、熔断器和接触器等。
2． 低压配电房中ATS的中文名称是双电源自动切换装置。
3． 空调器在规定工况下制冷量与总的输入功率之比称为性能系数（或制冷系数）。
4． 若空调的型号为KFR-35GW，则型号中的35表示该空调的制冷量为3.5千瓦。
5． 空调中制冷剂不足时，制冷系统内的蒸发压力会偏低。
6． 与热泵型空调相比，热泵辅助电加热型空调更适合在寒冷的环境下使用。
7． 通信电源系统中，蓄电池与整流器并联运行。在市电正常时，蓄电池起平滑滤波作用；在市电异常时，蓄电池的作用是向通信设备供电。
8． 一组蓄电池容量的多少，决定于整组电池中容量最小的那只单体电池，这只电池被称为标示电池。
9． 经常处于充电不足或过放电会造成铅酸蓄电池负极不可逆硫酸盐化。
10． 阀控式密封铅酸蓄电池主要由正负极板组、隔板、电解液、安全阀和壳体组成。
11． 蓄电池的核对性容量试验通常是按3h率的放电电流进行1小时放电，然后将各单体电池端电压与厂家给出的标准放电曲线对比以判断电池的好坏。
12． 蓄电池的维护规程中规定，如果电池容量小于额定容量的80%时，该电池可以申请报废。
13． 蓄电池的额定容量是指：在25℃环境下，以10小时率电流放电至终了电压所能达到的容量。
14． 在蓄电池使用过程中，有时会出现容量和端电压等不均衡现象，为防止这种不均衡扩展为故障电池，所以要定期均衡充电。
15． 蓄电池的实际容量和使用条件有关，放电电流大则容量降低；在一定温度范围内温度高则容量升高。
16． 通信电源系统中用的阀控密封铅酸蓄电池的单体电压一般为2V。
17． 容量为100Ah的阀控密封铅酸蓄电池，用100A电流放电时，放电时间通常达不到1小时。
18． 为保证UPS的高质量并机运行，各UPS电源必须保持同频、同相且各机均流。
19． 在通信局（站）电源系统中，当市电停电而油机发电机还没有启动时，直流供电的通信设备将由蓄电池供电，交流供电的通信设备将由UPS供电。
20． 大功率UPS内部的静态开关由快速晶闸管构成。

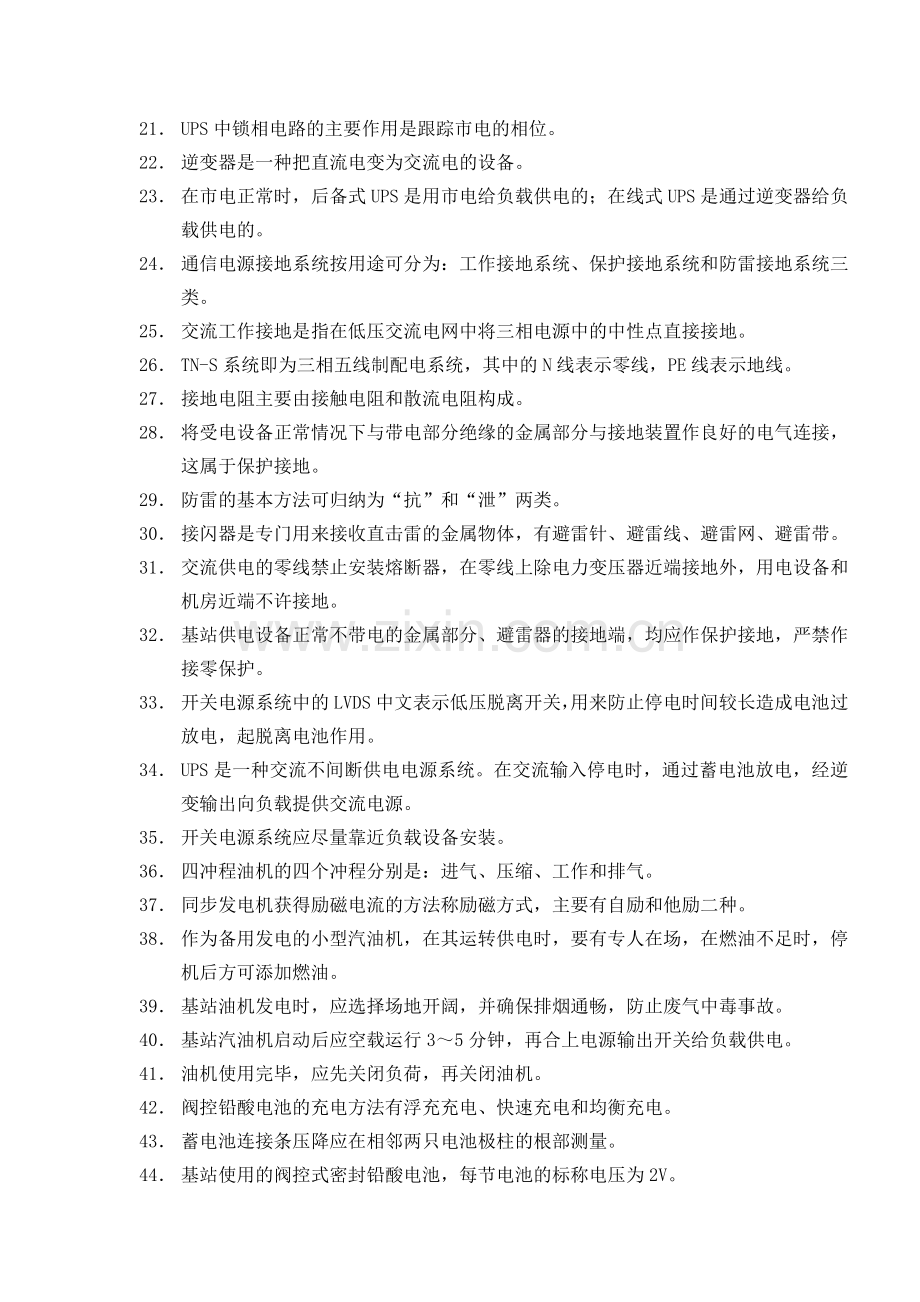

21． UPS中锁相电路的主要作用是跟踪市电的相位。
22． 逆变器是一种把直流电变为交流电的设备。
23． 在市电正常时，后备式UPS是用市电给负载供电的；在线式UPS是通过逆变器给负载供电的。
24． 通信电源接地系统按用途可分为：工作接地系统、保护接地系统和防雷接地系统三类。
25． 交流工作接地是指在低压交流电网中将三相电源中的中性点直接接地。
26． TN-S系统即为三相五线制配电系统，其中的N线表示零线，PE线表示地线。
27． 接地电阻主要由接触电阻和散流电阻构成。
28． 将受电设备正常情况下与带电部分绝缘的金属部分与接地装置作良好的电气连接，这属于保护接地。
29． 防雷的基本方法可归纳为“抗”和“泄”两类。
30． 接闪器是专门用来接收直击雷的金属物体，有避雷针、避雷线、避雷网、避雷带。
31． 交流供电的零线禁止安装熔断器，在零线上除电力变压器近端接地外，用电设备和机房近端不许接地。
32． 基站供电设备正常不带电的金属部分、避雷器的接地端，均应作保护接地，严禁作接零保护。
33． 开关电源系统中的LVDS中文表示低压脱离开关，用来防止停电时间较长造成电池过放电，起脱离电池作用。
34． UPS是一种交流不间断供电电源系统。在交流输入停电时，通过蓄电池放电，经逆变输出向负载提供交流电源。
35． 开关电源系统应尽量靠近负载设备安装。
36． 四冲程油机的四个冲程分别是：进气、压缩、工作和排气。
37． 同步发电机获得励磁电流的方法称励磁方式，主要有自励和他励二种。
38． 作为备用发电的小型汽油机，在其运转供电时，要有专人在场，在燃油不足时，停机后方可添加燃油。
39． 基站油机发电时，应选择场地开阔，并确保排烟通畅，防止废气中毒事故。
40． 基站汽油机启动后应空载运行3～5分钟，再合上电源输出开关给负载供电。
41． 油机使用完毕，应先关闭负荷，再关闭油机。
42． 阀控铅酸电池的充电方法有浮充充电、快速充电和均衡充电。
43． 蓄电池连接条压降应在相邻两只电池极柱的根部测量。
44． 基站使用的阀控式密封铅酸电池，每节电池的标称电压为2V。
45． 蓄电池维护时应注意“三防一及时”：防高温、防过放电、防过充电、及时充电。
46． 移动基站的交流供电系统应采用三相五线制供电方式。
47． 测量直流回路压降中直流配电屏的输入端至直流配电屏的输出端，要求压降不超过0.5V。
48． 高频开关整流器功率因子校正的基本思想是使输入电流跟踪输入电压的变化并减少谐波成份。
49． 直流配电单元负责将蓄电池组接入系统与整流模块输出并联，再将一路不间断的直流电分成多路分配给各种容量的直流通信负载。
50． 监控和整流模块的电压、电流显示误差应分别小于0.2V和0.5A。
51． 对于中达-48v开关电源架，应将电源正极接于室内接地铜牌。
52． 整流器直流输出过压电压过高，将产生直流过压告警，表示输出电压高于输出高压告警值。告警在输出电压下降后将自行恢复。
53． 当市电中断时，蓄电池向逆变器提供直流电源，逆变器将其变成交流电源而保证向交流负载供电。电池损失的电量在整流器恢复工作后，利用在线充电方式而补足。
54． 电起动油机发电机组的每两次起动操作间隔有一定的时间要求是为了保护蓄电池。
55． 基站发电操作程序应：起动油机——闸刀切至油机——连接好线缆——合油机输出开关。
56． 阀控式蓄电池在日常使用中，浮充电压的调整应随环境温度的升高而降低。
57． GFM-1000蓄电池的额定容量为1000AH，实际使用时的容量受放电率、环境温度等因素的影响。
58． 阀控式蓄电池在大电流放电时，终止电压可设置得低些。
59． 蓄电池充电时，整流器的正极接蓄池的正极，负极接蓄电池的负极，充电电流从蓄电池的正极流入，负极流出。
60． 若需判断蓄电池组中的落后电池，应在放电状态下测量。
61． 蓄电池在安装过程中连接镙栓未拧紧会造成连接处的电阻过大，充放电过程中产生发热，严重时会引起打火甚至起火，发生严重事故。
62． 阀控式密封蓄电池安全阀的作用是防止电池在使用时内部压力过高。
63． 根据信息产业部发布的《通信用阀控式密封铅酸蓄电池》的相关要求，蓄电池处于浮充状态时，各单体电池电压之差应不大于90mV（2V电池）。
64． 测量温升时，测试点所得的温度以最大值为依据。
65． 由于接触电压等原因，要求设备接地时距离接地体近一些。
66． 当市电正常时，整流器一方面向负荷供电，另一方面给蓄电池以一定的补充电流，用以补充其自放电的损失，此时，整流器输出的电压称为浮充电压。
67． 整流模块冗余并机的目的是可靠。
68． 所谓电磁兼容是指各种设备在共同的电磁环境中能正常工作的共存状态，其英文缩写为EMC。
69． 熔丝的作用是过流和短路保护。
70． 对于三相四线制，保护地母线应采用黄绿色铜导线。
71． 设定低压脱离参数时，复位电压应略高于脱离动作电压数值。
72． 高频开关整流器中功率因数校正电路处于输入整流滤波和逆变之间。
73． 直流回路压降是指蓄电池放电时，蓄电池输出端的电压与直流设备受电端之间的电压之差。
74． 开关电源蓄电池充电限流设置为0.15C10。
75． 中达开关电源LVDS低压跳脱电压为44V。
76． 放电电流增大，蓄电池实际放出的容量会减小。
77． 电池间连接极柱电压降是按1小时电流放电率时进行测量的。
78． 测量电池的极柱压降时，电池组应处于放电状态。
79． 阀控式蓄电池在日常使用中，浮充电压的调整应随环境温度升高而降低。
80． 发现浮充时有单体电压低于2.18V，必须对电池组进行手动均充。
81． 10小时蓄电池放电单体终止电压为1.8 V。
82． 电磁兼容性的内容简单地可分为骚扰和抗扰。
83． 通信局站中接地装置或接地系统中所指的“地”，和一般所指的大地的“地”是相同的概念。
84． 常见的防雷元件有接闪器、消雷器和避雷器三类。
85． 雷电流流过避雷器时要形成电压降，这个电压称为残压。
86． 通信电源集中监控管理系统的功能有：监控功能、交互功能、管理功能智能分析功能和帮助功能五个方面。
87． 通信电源监控项目的“三遥”是：遥测、遥控和遥信。
88． 电源集中监控系统的基本硬件有：传感器、变送器和协议转换器等。
89． 将被测的非电量转换成一定大小电量输出的器件称为传感器。
90． 将不同传感器输出的电量变换成标准的直流信号的器件通常称为变送器。
91． 通信系统中对直流供电系统规定，在额定电压和电流情况下整个回路压降小于3V。
92． 根据信息产业部发布的《通信用阀控式密封铅酸蓄电池》的相关要求，蓄电池按1h率电流放电时，整组电池每个极柱压降都应小于10mV。
93． 油机发电机在正常停机前应逐渐地撤除负载，再逐渐地降低转速。
94． 油机发电机通常是通过调励磁电流来稳定输出电压的。
95． 对于高压电的测量，一般采用电压互感器将高压变换到电压表的量程范围内，然后通过表头读取电压值。
96． 1.5级的仪表表示其允许的相对额定误差为±1.5%；相对额定误差=（绝对误差/仪表所用的量程）×100%。
97． 万用表交流电压档测量的是交流电压的有效值。
98． 仪器零位不对引起的测量误差属于系统误差；仪器显示的数据波动造成读数不准引起的测量误差属于随机误差。
99． 随机误差可以通过多次测量取平均的方法减小或消除。
100． 通信电源系统中，测量器件温升的首选仪器是红外点温仪。
101． 高频开关整流器中，功率转换电路用来将高压直流转换成低压直流。
102． 高频开关电源调整输出电压的方法是采用改变脉冲占空比的方法。
103． 通常，通信系统中交换设备的基础电源为直流48V。
104． 在变压器功率一定的情况下，工作频率越高，所需变压器的铁芯截面就越小，绕组匝数也越少。
105． 在功率相同的条件下，通常普通直流稳压电源比高频开关电源重量重。
106． 高频开关整流器中功率因数校正的基本思想是将电流波形修正成正弦波。
107． 开关电源系统中，蓄电池组的低压脱离装置是为了防止电池过放电。
108． 在通信设备中，二次电源模块将输入48V直流电压经过DC/DC变换，使其成为各功能模块电路所需的直流电源。
109． 长途通信枢纽、大城市中心枢纽、程控交换容量在万门以上的交换局规定采用一类市电供电。
110． 位于偏远山区或地理环境恶劣的干线增音站、微波站可采用三类市电供电。
111． 油机是将燃料的化学能转化为机械能的一种机器，它是通过气缸内连续进行进气、压缩、工作和排气4个冲程来完成能量转换的。
112． 制冷循环中的工作介质称为制冷剂，制冷系统中间接传递热量的介质称为冷媒。
113． UPS按电路结构来分类通常有后备式、在线互动式、在线式和Delta变换型这四类。
114． 为了防止蓄电池充电时热失控，可以采取控制蓄电池温度和浮冲电压温度补偿等措施。
115． 高型设计的蓄电池通常采用的放置方式是卧放。
116． UPS采取冗余方式给负载供电，是指当其中一台UPS由于故障停用时仍能保证系统正常运行。
117． 每列通信设备的机架内都装设了小型基本电源的直流供电方式为全分散供电方式；把整流器、蓄电池及相应配电单元等设备安装在通信机房或临近房间中的供电方式为半分散供电。
118． 现行大部分通信交换设备采用分层供电方式，而传输和移动设备采用分模块供电方式。
119． 大中型柴油发电机组启动后应先低速运行几分钟，然后再以额定转速运行。
120． 柴油发电机在低速情况下长期运行也不利于保护柴油机。
121． 蓄电池的额定容量指的是在10小时放电率下应该放出的最低电量。

二、参考练习
1、 两路市电供电，且第1路优先供电的原理图如下图1所示，
（1）请根据工作原理写出每个元器件(1—11)对应的规范符号（如QF、KM、K等）；
（2）简要说明当市电1停电后的开关动作过程（市电2有电）。
市电1
市电2
至负载
5
4
3
2
1
9
8
7
6
11
10

图1 两路市电供电第1路优先的控制方案

2、请画出分散供电方式的通信局(站)电源组成框图。并能简要说明电源系统是如何保障通信设备用电的。

3、描述市电的输配电过程。

4、简述阀控式蓄电池使用中主要注意哪些问题。

5、高频开关电源的主电路主要由输入滤波、整流滤波、逆变降压和输出整流滤波这4部分组成，请简要说明这4部分电路各自的作用。

6、某基站直流负载电流为20A，有一组500AH蓄电池，则需配50A整流模块几个。

7、某电源系统有Ⅰ、Ⅱ两组蓄电池，现发现第Ⅰ组容量已经过小，需要更换新电池，请制定一套根换新电池的安全操作方案（或步骤）。

8、通信电源系统中，一电池组额定容量为1000AH，按全放电法测电池容量，测得实际放电时的电流为166A，此时室温为22℃，当放电3小时6分时，测得该组电池中端电压最低的一只电池为1.8V，立即停止放电，恢复整流器供电。请核算该电池组的容量，并判别该组电池是否还能继续使用。

9、设直流供电回路的设计值为48V/2000A，在蓄电池单独放电时，实际供电电压为50V，电流为1500A，这时测得直流回路总的压降为2.0V,请计算该系统直流回路总的压降是否满足要求？

10、有一组48V/1000AH的蓄电池组，在对实际负载放电时的电流为200A，测量每两只电池根部间的连接压降，其最大一组为3mV。试分析极柱压降是否满足要求？

11、了解电源监控系统中的常用传感器及其作用(不少于4种)。

12、各举一个系统误差、随机误差、粗大误差的实例，并针对实例分别说明如何减小或消除上述误差。

13、若通信机房直流设备的总电流为100A，工作温度20℃，蓄电池的容量按6小时配置，请计算大约需要GFM-500型的蓄电池多少个？

14、请画图示意整个通信电源系统内避雷器的配置。
