试样磨、抛光中的技巧.pdf

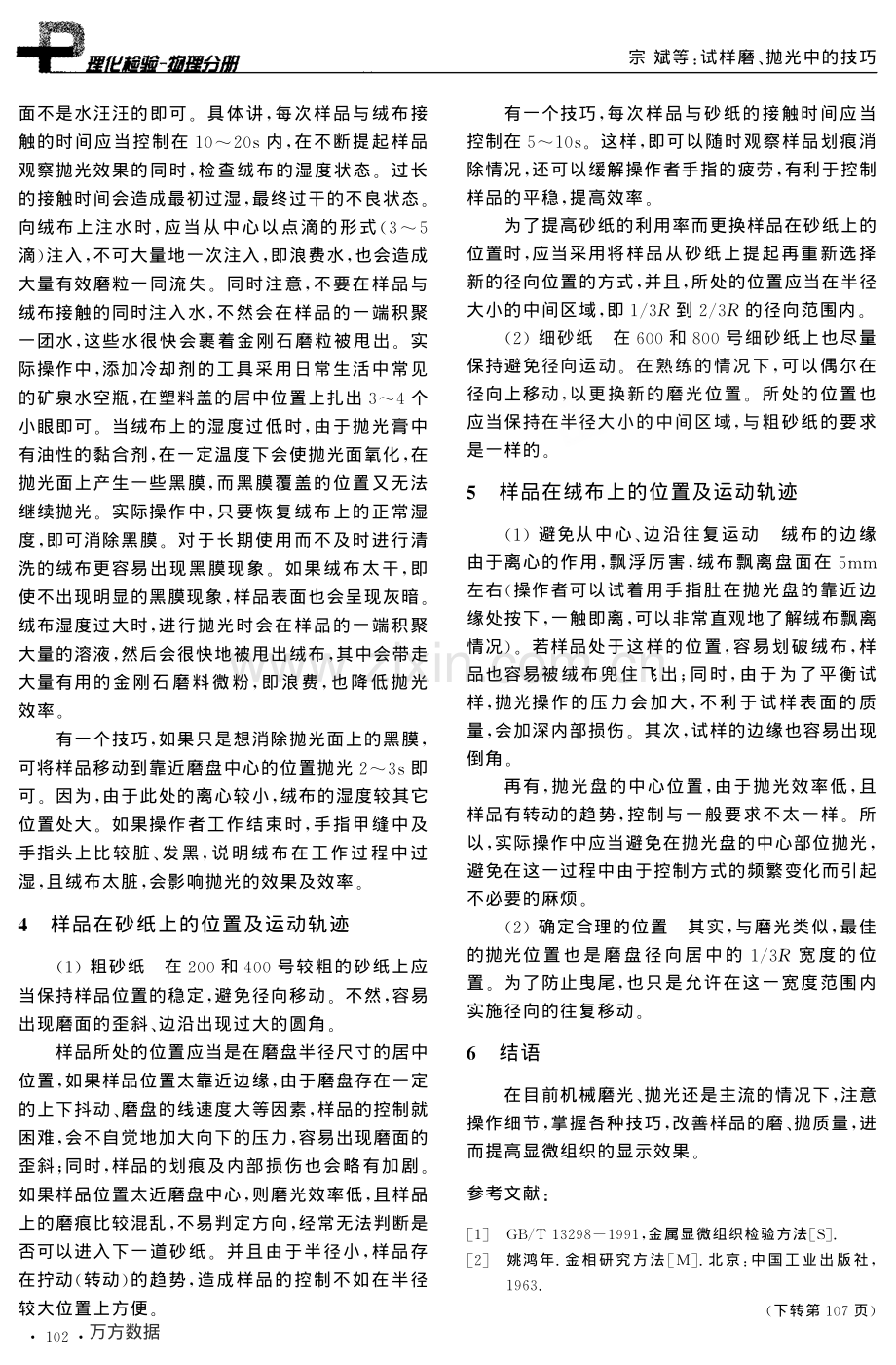

试样磨!抛光中的技巧宗!斌王国红魏建忠!北京工业大学材料学院北京)$!#摘!要#磨!抛光过程的理论描述与实际操作是存在一定差距的 必须在实践的过程中根据具体情况进行经验的总结 提出可操作的方法!技巧 以期提高工作效率#关键词#冷却水$湿度$损伤层$位置$运动轨迹中图分类号#%W)(!)!文献标识码#*!文章编号#)$)+$)!$#$!+$)$)+$!:8 0/:3 1 53&5 7 0:b*2 9Y 1/0:b 1 3:*;Y/-A C D NO(*P,D NN%6&$6*+PK T()*&U$6*+!4 A E E D I DA K;C D G:H G D=H D G C PA K%D H?=A E A I P7 D G c G=I)$!4?G=H D C G=I LM D C Q D D=C?D C?D A P=FL?G=I?G=IL A H D (%?N C?DD d L D G D=H D G=C?DL?A N E FM D N JJ G R D F=FC?D=C?DL H C G H O G E E Q D DL A L A D FC A G J L A S D C?DQ A OD K K G H G D=H P(2 3 4 5 6 0 7.$4 A A E G=IQ C D%b N J G F G C P%9 J I D E P D%/A H 8!引言磨&抛光过程是金相样品制备技术中的关键步骤如何充分发挥耗材的作用&节约资源&提高效率 笔者对此作了探索 并从制样细节和技巧上进行了试验试验用设备是上海日用电机厂生产的;+!和Y+!型预磨机及抛光机磨光耗材为天津荣峰研磨制品厂生产的帆船牌水砂纸 一般选用!$U$,$号一组的水砂纸即可%抛光织物通常采用海军呢 抛光磨料为上海升惠磨料磨具有限公司生产的h!(的金刚石研磨膏9!磨光时冷却水的大小磨光过程中 由于砂纸对样品的摩擦比较剧烈使样品产生很高的摩擦热 因此必须保证有效的冷却措施;+!型预磨机为每个磨盘提供了一个冷却水管 冷却水从磨盘中心注入一般情况下 只要保持一个连续的&偏小的水流 从磨盘的中心注入即可保证冷却效果 也可利用其离心的作用甩出磨削产收稿日期#!$+$#+$作者简介#宗 斌!)T U XV#男 高级实验师 学士物如果水流过大 会产生类似润滑的作用 不仅降低水砂纸的磨削效果 而且也浪费水资源同时 大量的冷却水对操作者控制样品的手指冲击 会造成手指控制样品的稳定程度降低 手感失效 不利于样品的磨光有一个技巧 在,$号或更细的水砂纸上进行最后的磨光操作时 一般可以开大水流 减小压力使试样利用自身的重力 近似于漂浮在砂纸上)$!$这对于比较软的铝&铜样品特别有效 可以减少砂粒的嵌入 降低内部损伤层 非常有利于后续的抛光操作:!抛光时绒布表面的湿度控制对绒布湿度的控制 一般认为 样品从绒布上提起后 样品抛光表面的水膜应在!内蒸发掉实际上 对于多数操作者来讲 在抛光过程中根本无法达到上述的理想状态而且 单纯根据样品表面水膜的蒸发来考虑非常不严谨 必须限定一些条件才有实际意义比如 样品与抛光绒布每次接触时间的长短&添加冷却剂的数量及位置等 都会影响绒布的实际湿度笔者认为 抛光时使绒布达到一个湿度范围 即只要样品表面不出现黑膜 或者样品表()$)(万方数据宗 斌等!试样磨 抛光中的技巧面不是水汪汪的即可!具体讲 每次样品与绒布接触的时间应当控制在)$!$内 在不断提起样品观察抛光效果的同时 检查绒布的湿度状态!过长的接触时间会造成最初过湿 最终过干的不良状态!向绒布上注水时 应当从中心以点滴的形式#滴$注入 不可大量地一次注入 即浪费水 也会造成大量有效磨粒一同流失!同时注意 不要在样品与绒布接触的同时注入水 不然会在样品的一端积聚一团水 这些水很快会裹着金刚石磨粒被甩出!实际操作中 添加冷却剂的工具采用日常生活中常见的矿泉水空瓶 在塑料盖的居中位置上扎出#个小眼即可!当绒布上的湿度过低时 由于抛光膏中有油性的黏合剂 在一定温度下会使抛光面氧化 在抛光面上产生一些黑膜 而黑膜覆盖的位置又无法继续抛光!实际操作中 只要恢复绒布上的正常湿度 即可消除黑膜!对于长期使用而不及时进行清洗的绒布更容易出现黑膜现象!如果绒布太干 即使不出现明显的黑膜现象 样品表面也会呈现灰暗!绒布湿度过大时 进行抛光时会在样品的一端积聚大量的溶液 然后会很快地被甩出绒布 其中会带走大量有用的金刚石磨料微粉 即浪费 也降低抛光效率!有一个技巧 如果只是想消除抛光面上的黑膜可将样品移动到靠近磨盘中心的位置抛光!#即可!因为 由于此处的离心较小 绒布的湿度较其它位置处大!如果操作者工作结束时 手指甲缝中及手指头上比较脏%发黑 说明绒布在工作过程中过湿 且绒布太脏 会影响抛光的效果及效率!;!样品在砂纸上的位置及运动轨迹#)$粗砂纸!在!$和$号较粗的砂纸上应当保持样品位置的稳定 避免径向移动!不然 容易出现磨面的歪斜%边沿出现过大的圆角!样品所处的位置应当是在磨盘半径尺寸的居中位置 如果样品位置太靠近边缘 由于磨盘存在一定的上下抖动%磨盘的线速度大等因素 样品的控制就困难 会不自觉地加大向下的压力 容易出现磨面的歪斜&同时 样品的划痕及内部损伤也会略有加剧!如果样品位置太近磨盘中心 则磨光效率低 且样品上的磨痕比较混乱 不易判定方向 经常无法判断是否可以进入下一道砂纸!并且由于半径小 样品存在拧动#转动$的趋势 造成样品的控制不如在半径较大位置上方便!有一个技巧 每次样品与砂纸的接触时间应当控制在)$!这样 即可以随时观察样品划痕消除情况 还可以缓解操作者手指的疲劳 有利于控制样品的平稳 提高效率!为了提高砂纸的利用率而更换样品在砂纸上的位置时 应当采用将样品从砂纸上提起再重新选择新的径向位置的方式 并且 所处的位置应当在半径大小的中间区域 即)#3到!#3的径向范围内!#!$细砂纸!在U$和,$号细砂纸上也尽量保持避免径向运动!在熟练的情况下 可以偶尔在径向上移动 以更换新的磨光位置!所处的位置也应当保持在半径大小的中间区域 与粗砂纸的要求是一样的!结语在目前机械磨光%抛光还是主流的情况下 注意操作细节 掌握各种技巧 改善样品的磨%抛质量 进而提高显微组织的显示效果!参考文献!()!W 7%)#!T,V)T T)金属显微组织检验方法(:)(!)!姚鸿年(金相研究方法(;)(北京*中国工业出版社)T U#(#下转第)$X页$+!$)+万方数据张 峥!失效分析程序力分清主要原因和次要原因!综合分析讨论会应有详细的发言记录和代表共同意见的会议纪要及与会人员签名 并存入失效案例档案!研究补救措施和预防措施失效分析的目的不仅限于弄清失效原因 更重要的还在于研究提出有效的补救措施和预防措施!从大量同类和相似失效案例分析积累的丰富经验有利于这类措施的研究!补救措施和预防措施可能涉及设备的设计结构#制造技术#材料技术#运行技术#修补技术以及质量管理的改进 乃至涉及技术规范#标准和法规的修订建议!这类研究工作量往往很大 除个别简单情况可由承担失效分析的人员进行外 一般由失效分析人员提出问题或补救方案 由负责单位责成有关专业部门或单位进行专题研究 提出研究报告 作为改进设备的依据!?!起草失效分析报告失效分析报告一般可不规定统一的格式 但行文要简练 条目要分明 内容一般应包括下列项目$%)&题目%!&任务来源 包括任务下达者及下达日期 任务内容简述 要求的分析目的%#&各项试验过程及结果%&分析结果(失效原因%&补救措施和预防措施或建议%U&附件%原始记录#图片等&%X&失效分析人员签名及日期!对于大宗同类产品的失效分析 宜规定一定的报告形式!以便于事后的统计分析工作和计算机辅助失效分析!评审失效分析报告失效分析评审会的组织形式及其参加人员可由有关方面协商决定 一般宜由失效分析工作人员#失效设备的制造厂商代表#用户代表#管理部门代表#司法部门代表和聘请的其他专家组成!各方面代表应本着尊重科学#尊重事实和法律的态度履行其评审职责 不得对失效分析人员以任何形式施加不正当的压力和影响!失效分析人员的客观公正立场应受维护和尊重!I!提出失效分析报告失效分析报告通过评审后 按评审决议修改并制定成报告正式文本 内容项目除起草报告中的X项外 还宜增加下列#项$%评审意见 包括评审人员签名及日期&呈送及抄送单位 包括抄送反馈系统密级!8 W!反馈失效分析成果反馈系统是失效分析成果的管理系统 目的在于充分利用失效分析所获得的宝贵技术信息#推动技术革新#促进科学进步和提高产品质量!失效分析的反馈系统可采取多种组织形式 例如可与企业的技术开发和情报部门结合 可与国家的质量管理部门#可靠性研究中心#数据中心及数据交换网相结合!把输入的大量失效分析报告和来自数据交换网的其他信息 经过分类#统计分析#数据处理 制成各种形式的文献 例如快报#数据手册#指导性文件#年鉴和书刊等 传递到各个经济部门#生产部门#科研部门#教育部门和司法部门及新闻部门 把失效造成的损失化为巨大的效益%!上接第)$!页#)#*!沈桂琴(光学金相技术);*(北京$航空航天大学出版社)T T!()*!黄志锋 廖寄乔 廖常柏(烧结金属的金相制样)*(理化检验+物理分册!$#U%)&$!)V!#()*!贺红梅(金相样品制备过程中变形层的成因分析及对策)*(理化检验+物理分册!$!#,%)$&$,V T()U*!+彩色金相技术,编写组(彩色金相技术);*(北京$国防工业出版社)T,X()X*!国家机械工业委员会统编(金相检验技术基础%初级&);*(北京$机械工业出版社)T,(),*!魏建忠 王国红 刘 鹏 宗 斌(如何提高金相试样机械磨光的效率和质量)*(实验室科学!$#%&$#)V#(-X$)-万方数据试样磨、抛光中的技巧试样磨、抛光中的技巧作者：宗斌，王国红，魏建忠，ZONG Bin，WANG Guo-hong，WEI Jian-zhong作者单位：北京工业大学材料学院,北京,100022刊名：理化检验-物理分册英文刊名：PHYSICAL TESTING AND CHEMICAL ANALYSIS PART A:PHYSICAL TESTING年，卷(期)：2005,41(2)被引用次数：2次 参考文献(8条)参考文献(8条)1.魏建忠;王国红;刘鹏 如何提高金相试样机械磨光的效率和质量 2003(05)2.国家机械工业委员会统 金相检验技术基础 19883.彩色金相技术写组 彩色金相技术 19874.贺红梅 金相样品制备过程中变形层的成因分析及对策期刊论文-理化检验-物理分册 2002(10)5.黄志锋;廖寄乔;廖常柏 烧结金属的金相制样期刊论文-理化检验-物理分册 2000(01)6.沈桂琴 光学金相技术 19927.姚鸿年 金相研究方法 19638.GB/T13298-1991.金属显微组织检验方法 1992 引证文献(2条)引证文献(2条)1.宗斌.王金淑.魏建忠.王二平 气体氮化处理后渗层深度的检验期刊论文-实验科学与技术 2008(3)2.燕样样 浅谈铸铁金相试样制备方法期刊论文-金属热处理 2007(3)本文链接：http:/
