识图复习资料

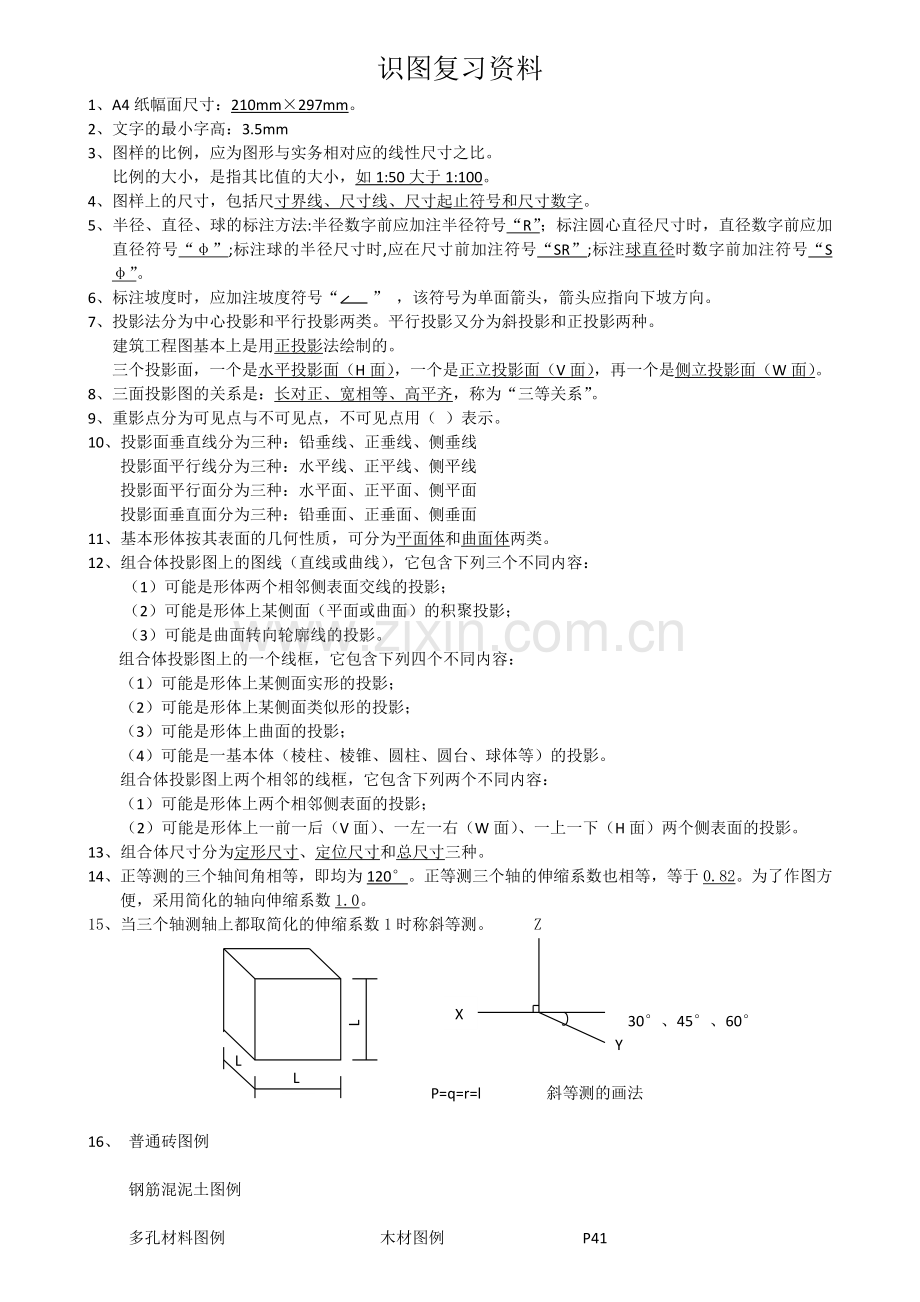

1、A4纸幅面尺寸：210mm×297mm。
2、文字的最小字高：3.5mm
3、图样的比例，应为图形与实务相对应的线性尺寸之比。
比例的大小，是指其比值的大小，如1:50大于1:100。
4、图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
5、半径、直径、球的标注方法:半径数字前应加注半径符号“R”；标注圆心直径尺寸时，直径数字前应加直径符号“φ”;标注球的半径尺寸时,应在尺寸前加注符号“SR”;标注球直径时数字前加注符号“Sφ”。
6、标注坡度时，应加注坡度符号“ ” ，该符号为单面箭头，箭头应指向下坡方向。
7、投影法分为中心投影和平行投影两类。平行投影又分为斜投影和正投影两种。
建筑工程图基本上是用正投影法绘制的。
三个投影面，一个是水平投影面（H面），一个是正立投影面（V面），再一个是侧立投影面（W面）。
8、三面投影图的关系是：长对正、宽相等、高平齐，称为“三等关系”。
9、重影点分为可见点与不可见点，不可见点用（ ）表示。
10、投影面垂直线分为三种：铅垂线、正垂线、侧垂线
投影面平行线分为三种：水平线、正平线、侧平线
投影面平行面分为三种：水平面、正平面、侧平面
投影面垂直面分为三种：铅垂面、正垂面、侧垂面
11、基本形体按其表面的几何性质，可分为平面体和曲面体两类。
12、组合体投影图上的图线（直线或曲线），它包含下列三个不同内容：
（1）可能是形体两个相邻侧表面交线的投影；
（2）可能是形体上某侧面（平面或曲面）的积聚投影；
（3）可能是曲面转向轮廓线的投影。
组合体投影图上的一个线框，它包含下列四个不同内容：
（1）可能是形体上某侧面实形的投影；
（2）可能是形体上某侧面类似形的投影；
（3）可能是形体上曲面的投影；
（4）可能是一基本体（棱柱、棱锥、圆柱、圆台、球体等）的投影。
组合体投影图上两个相邻的线框，它包含下列两个不同内容：
（1）可能是形体上两个相邻侧表面的投影；
（2）可能是形体上一前一后（V面）、一左一右（W面）、一上一下（H面）两个侧表面的投影。
13、组合体尺寸分为定形尺寸、定位尺寸和总尺寸三种。
14、正等测的三个轴间角相等，即均为120°。正等测三个轴的伸缩系数也相等，等于0.82。为了作图方便，采用简化的轴向伸缩系数1.0。
L
15、当三个轴测轴上都取简化的伸缩系数1时称斜等测。 Z

X

30°、45°、60°
L
Y
L

P=q=r=l 斜等测的画法

16、 普通砖图例

钢筋混泥土图例

多孔材料图例 木材图例 P41

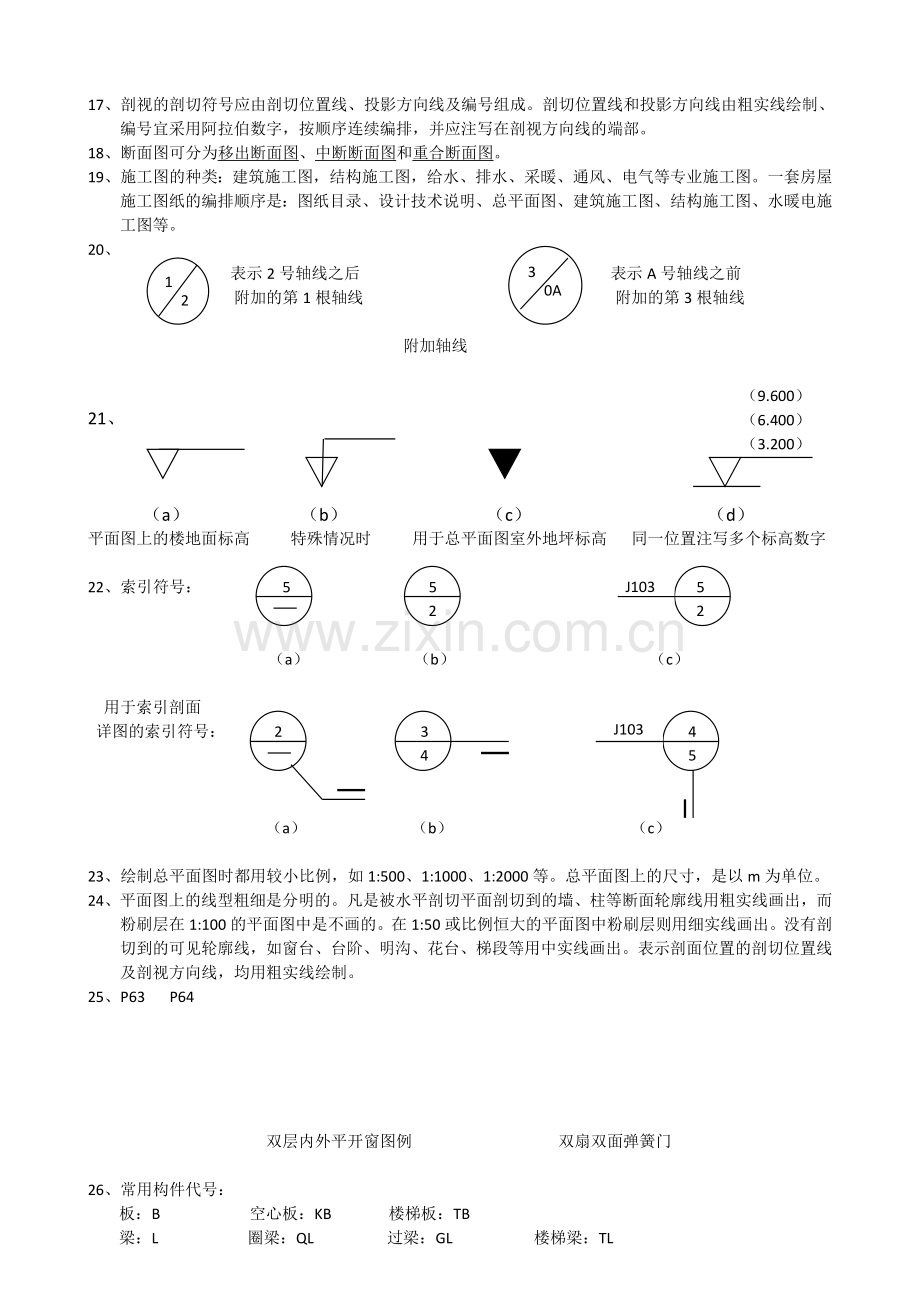

17、剖视的剖切符号应由剖切位置线、投影方向线及编号组成。剖切位置线和投影方向线由粗实线绘制、编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖视方向线的端部。
18、断面图可分为移出断面图、中断断面图和重合断面图。
19、施工图的种类：建筑施工图，结构施工图，给水、排水、采暖、通风、电气等专业施工图。一套房屋施工图纸的编排顺序是：图纸目录、设计技术说明、总平面图、建筑施工图、结构施工图、水暖电施工图等。
3
0A
1
2
20、
表示2号轴线之后 表示A号轴线之前
附加的第1根轴线 附加的第3根轴线

附加轴线
（9.600）
（6.400）
（3.200）

21、

（a） （b） （c） （d）
平面图上的楼地面标高 特殊情况时 用于总平面图室外地坪标高 同一位置注写多个标高数字
J103

22、索引符号： 5 5 5
2 2

（a） （b） （c）

J103
用于索引剖面
详图的索引符号： 2 3 4
4 5

（a） （b） （c）

23、绘制总平面图时都用较小比例，如1:500、1:1000、1:2000等。总平面图上的尺寸，是以m为单位。
24、平面图上的线型粗细是分明的。凡是被水平剖切平面剖切到的墙、柱等断面轮廓线用粗实线画出，而粉刷层在1:100的平面图中是不画的。在1:50或比例恒大的平面图中粉刷层则用细实线画出。没有剖切到的可见轮廓线，如窗台、台阶、明沟、花台、梯段等用中实线画出。表示剖面位置的剖切位置线及剖视方向线，均用粗实线绘制。
25、P63 P64

双层内外平开窗图例 双扇双面弹簧门

26、常用构件代号：
板：B 空心板：KB 楼梯板：TB
梁：L 圈梁：QL 过梁：GL 楼梯梁：TL
框架柱：KZ 构造柱：GZ
梯：T 雨篷：YP 阳台：YT 基础：J
27、混凝土强度等级：16个强度等级（单选）
C7.5 C10 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80
28、标注钢筋的根数和直径 如梁内受力筋和架立筋
2Φ16

钢筋直径（16mm）
表示HRB335级钢筋
钢筋根数（2根）
标注钢筋的直径和相邻钢筋中心距 如梁内箍筋和板内钢筋
Φ 6 @ 200
相邻钢筋中心距（200mm）
相等中心距符号
钢筋直径（6mm）
表示HPB235级钢筋
29、照明灯具标注：

a-b
a—灯数 b—型号或编号（无则省略）
c—每盏照明灯具的灯泡数 d—灯泡安装容量
e—灯泡安装高度（m） “_”表示吸顶安装
F—安装方式 L—光源种类

30、线路的标注：
ab—c(d×e＋f×g)i－jh
a—线缆标号 b—型号（不需要省略号）
c—线缆根数 d—电缆线芯数
e—线芯截面（mm2） f—PE.N线芯数
g—线芯截面（mm2） h—线缆敷设安装高度（m）
i—线缆铺设方式 j—线缆敷设部位

31、熔断器式开关的图形表示符号：

32、管线引向符号的图形表示符号：向上配线：

向下配线

垂直通过配线
33、分配电箱，供电半径30m一般是6-9个回路，明装的箱底距地2m,暗箱箱底距地1.5m.
34、每一支连接的灯数一般不超过20盏。
35、管内敷设的导线，其绝缘强度不应低于500V的交流电压，管内所穿导线总面积（包括导线外表）不应超过管孔面积的40%，管内不许有接头，所有接头必须在接线盒内进行。为防止管内过热，在同一管内的导线数目不应超过10根。
36、导线型号的表示：
BX：铜芯橡皮线 BV：铜芯塑料线
BLX：铝芯橡皮线 BLV：铝芯塑料线
37、供暖分为局部供暖，集中供暖和区域供暖，热媒温度在100°以下的称为低温热水供暖，100°以上的称为高温热水供暖，供暖是以水蒸气作为热媒的供暖叫热媒供暖，蒸气压力低于69KPa（绝对压力）的称为低压蒸气，高于69KPa的称为高压蒸气。
38、室内给水系统的方式：简单的给水系统，设高位水箱给水系统，设断流水池的系统，竖向分区给水系统。
39、室内积水系统按供水对象及要求不同分为：生活，生产，消防给水系统。
40、给水排水工程图常用代号图例：管道立管；平面： XL-1

系统： XL-1

承接连接的图例表示:

回止阀：

截止阀：

DN≥50 DN＜50
41、给水排水的管道是用图线表示的；室内给水，排水系统图，是用正面斜等测画的立体图；
室内给水，排水的平面图和系统图，比例尺从图中近似量出，在安装时则以实测尺寸为依据。
42、水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN表示（DN15,DN50）.
43、无缝钢管，焊接钢管（直接或螺旋缝），铜管，不锈钢管等管材，管径宜以外径D×壁厚表示
（如D108×4,D159×4.5）。
44、钢管混凝土（或混凝土）管，陶土管，耐酸陶瓷管，刚瓦罐等管材，管径宜以内径d表示
（如d230.d380等）。
45、板的弯曲状况因支撑方式不同而变化，一般可分为单向板，双向板，悬臂板和连续板。
46、梁的断面形式：矩形，T型，+型，L型等。
47、一般钢筋的图例表示： 无弯钩的钢筋端部；

无弯钩的钢筋搭接。
48、

2Φ25+2Φ22 6Φ25 4/2 2Φ25+2Φ22

4Φ25 4Φ25
KL2（2）300×650
Φ8-100/200（2）2Φ25
（-0.050）
KL2(2)表示一根框架梁，编号为2，共有2跨，断面尺寸300×650；Φ8-100/200（2）表示箍筋直径Φ8的一级钢筋，加密处间距100，非加密处200，均为2级箍筋；2Φ25表示梁的上部配筋有两根直径为Φ25的Ⅱ级钢筋为贯穿筋；（-0.050）表示该梁顶面标高比楼层标高低（-0.050）。图上左右的2Φ25+2Φ22表示放置了2Φ25的贯通筋外，也放置了2Φ22的端支座筋；中间放置了4根Φ25的中间支座钢筋（6根）；下面是两跨梁底各配置了纵筋4Φ25，但非贯通筋。
49、光圆钢筋端部的弯钩常用三种形式：半圆形弯钩，直角形弯钩，斜弯钩。

图例显示各玩够的角度是：半圆行弯钩的角度约180°；
直角形弯钩90°；
斜弯钩45°。
50、画图：P34作业4 （1）（4） 作业5（2）（3） 作业6 （1） P39 作业2 （2） P50 作业5
识图：P67平面图 P76 1-1剖面图 P102 图5-6 P183 图8-6
