重油电加热器产品简介.pdf

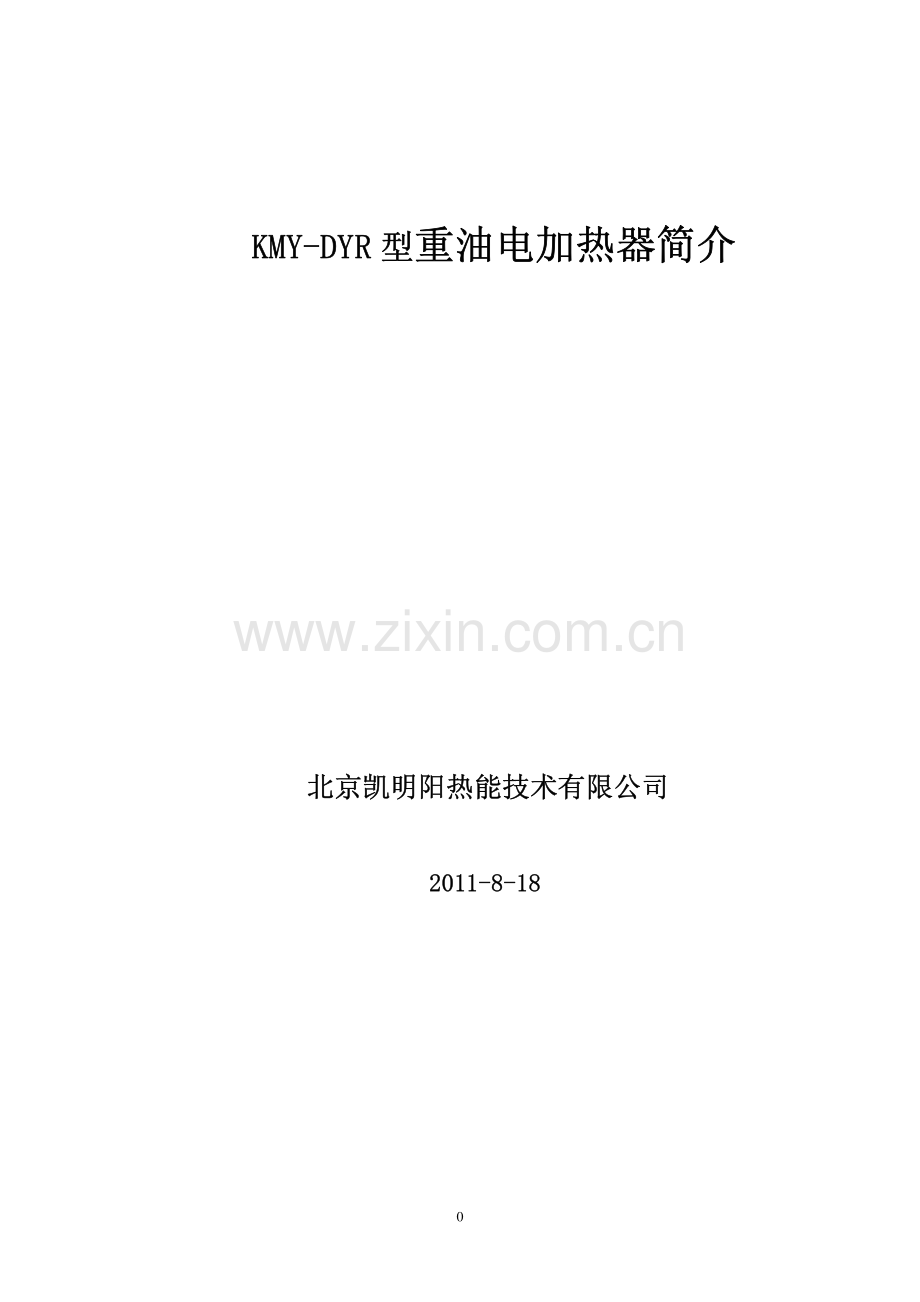

0 KMY-DYR 型KMY-DYR 型重油电加热器简介重油电加热器简介 北京凯明阳热能技术有限公司 北京凯明阳热能技术有限公司 2011-8-18 2011-8-18 1KMY-DYR 型重油电加热器简介 KMY-DYR 型重油电加热器简介 一.引言 重油电加热器是使重油、渣油、沥青高效燃烧的必备设备，重油和渣油在进入燃烧器之前应加热到 120以上，沥青应加热到 180左右才能获得较好的燃烧效果。通常对重油、渣油、沥青的加热分为二级加热，一级加热是在储油罐内将油品加热到 70左右，同时完成脱水作业。二级加热是在经过油泵加压后进入燃烧器前将油品加热到预燃烧温度，以利油品的雾化燃烧。重油加热方式分为电热和蒸汽加热，对于有蒸汽气源的设备（如锅炉）适用于蒸汽加热，对于没有蒸汽气源的设备（如工业炉燃烧器）则适用于电加方式。本公司为重油、渣油、沥青的燃烧器提供了适用的电加热器 二.电加热器的结构 电加热器由壳体、电热管和控制箱组成，如图示：（配照片）2AADN15出油口DN15泄油口DN15进油口热电阻管座M161.5内丝启动扭（绿）停止扭（红）R1灯R2灯R3灯温度数显表热电阻Pt100保护盖 三.电加热器的加参数表 型号 KMY-DYR-200 KMY-DYR-500 KMY-DYR-1000 KMY-DYR-1500额定功率 8kW 20kW 40kW 60kW 额定流量 200kg/h 500kg/h 1000kg/h 1500kg/h 额定进口温度()70 70 70 70 额定出口温度()140 140 140 140 额定工作压力 0.8MP/2.5MPa 0.8MP/2.5MPa 0.8MP/2.5MPa 0.8MP/2.5MPa四.电热管的组成结构：不锈钢电热管（电热管）是以金属管为外壳，沿管内中心轴向均布螺旋电热合金丝（镍铬、铁铬合金）其空隙填充压实具有 3良好绝缘导热性能的氧化镁砂，管口两端用硅胶或陶瓷密封，这种金属铠装电热元件可以加热空气，金属模具和各种液体。五.电热管的性能：不锈钢电热管（电热管），是在金属管中放入电热元件，并在空隙部分紧密填充有良好耐热性、导热性和绝缘性的结晶氧化镁粉，在经其它工艺处理而成。它具有结构简单，机械强度高、热效率高、安全可靠、安装简便、使用寿命长等特点。广泛适用于各种硝石槽、水槽、油槽、酸碱槽、易熔金属熔化炉、空气加热炉、干燥炉、干燥箱、热压模等装置。六.电热管的使用：不锈钢电热管是专门将电能转化为热能的电器元件,由于其使用方便,安装方便,无污染,被广泛使用在各种加热场合。根据电加热器的功率设有不少于三支电热管。七.电加热器的选型 电加热器可以用于加热重油、渣油、沥青，也可以用于加热水及非易燃液体。电加热器参数表是按照重油加热的额定参数提供，如果用于加热沥青或水时，应进行换算。例如预将 1000kg/h 沥青从 80加热到 180，沥青的热容量按 0.4kCal/kg计算，电加热器功率如何选择？功率=10000.4(80-80)/0.95/860=55W)本工程可选用 KMY-DYR-1500 电加热器。4八.电加热器的特点 1加热效率高达 95%，设备外形美观，经久耐用。2可以按设定的加热温度自动控制温度。3有过热保护功能，当因为误操作而发生被加热油品过热现象时，电加热器将自动断电，保护加热器不会损坏。北京凯明阳热能技术有限公司
