鲁邦丙烯酸透明防水胶.doc

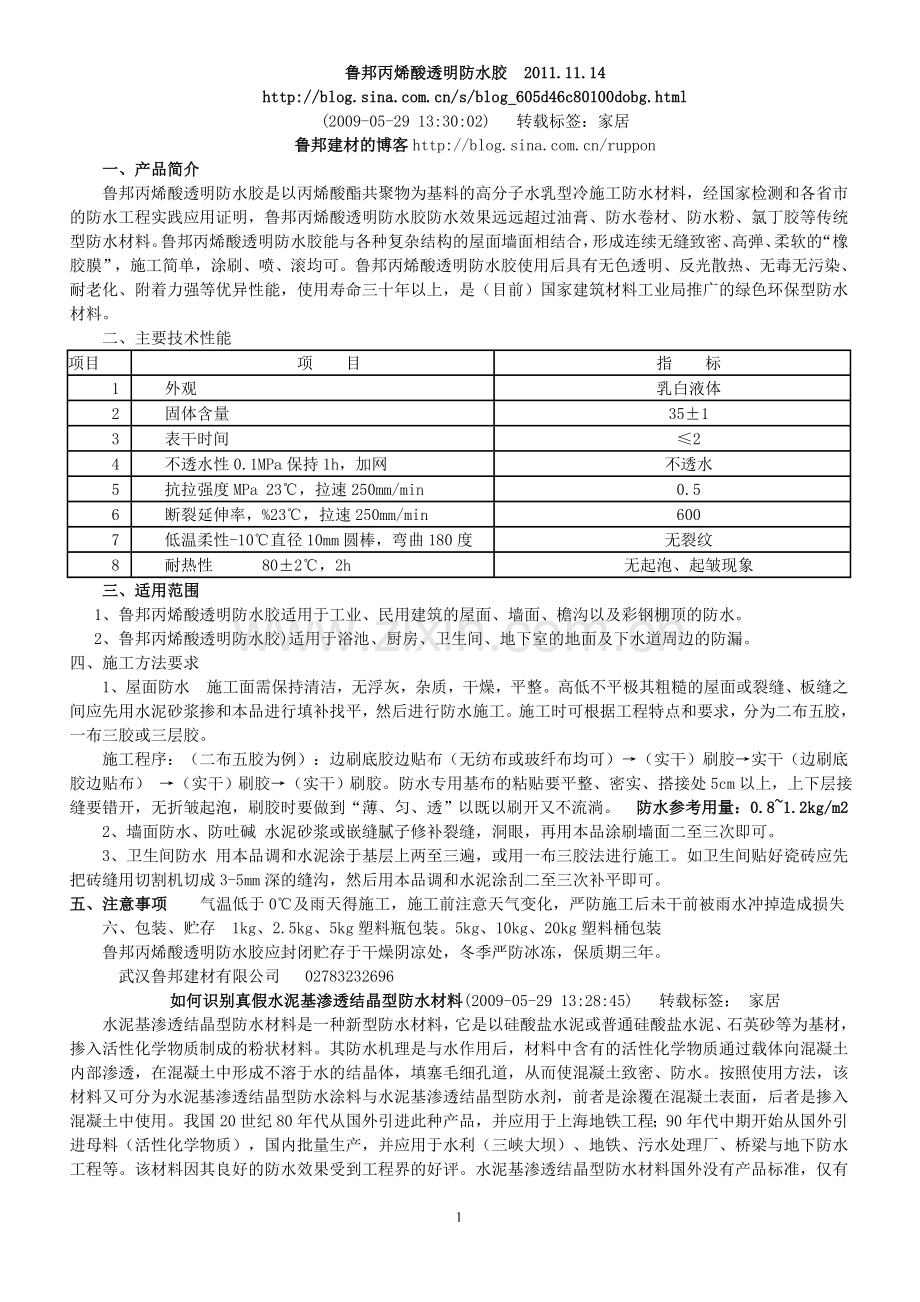

鲁邦丙烯酸透明防水胶 2011.11.14

(2009-05-29 13:30:02) 转载标签：家居
鲁邦建材的博客
一、产品简介
鲁邦丙烯酸透明防水胶是以丙烯酸酯共聚物为基料的高分子水乳型冷施工防水材料，经国家检测和各省市的防水工程实践应用证明，鲁邦丙烯酸透明防水胶防水效果远远超过油膏、防水卷材、防水粉、氯丁胶等传统型防水材料。鲁邦丙烯酸透明防水胶能与各种复杂结构的屋面墙面相结合，形成连续无缝致密、高弹、柔软的“橡胶膜”，施工简单，涂刷、喷、滚均可。鲁邦丙烯酸透明防水胶使用后具有无色透明、反光散热、无毒无污染、耐老化、附着力强等优异性能，使用寿命三十年以上，是（目前）国家建筑材料工业局推广的绿色环保型防水材料。
二、主要技术性能
项目
项　　目
指　　标
1
外观
乳白液体
2
固体含量
35±1
3
表干时间
≤2
4
不透水性0.1MPa保持1h，加网
不透水
5
抗拉强度MPa 23℃，拉速250mm/min
0.5
6
断裂延伸率，%23℃，拉速250mm/min
600
7
低温柔性-10℃直径10mm圆棒，弯曲180度
无裂纹
8
耐热性　　　80±2℃，2h
无起泡、起皱现象
三、适用范围　
1、鲁邦丙烯酸透明防水胶适用于工业、民用建筑的屋面、墙面、檐沟以及彩钢棚顶的防水。
　 2、鲁邦丙烯酸透明防水胶)适用于浴池、厨房、卫生间、地下室的地面及下水道周边的防漏。
四、施工方法要求
　　1、屋面防水　施工面需保持清洁，无浮灰，杂质，干燥，平整。高低不平极其粗糙的屋面或裂缝、板缝之间应先用水泥砂浆掺和本品进行填补找平，然后进行防水施工。施工时可根据工程特点和要求，分为二布五胶，一布三胶或三层胶。
　　施工程序：（二布五胶为例）：边刷底胶边贴布（无纺布或玻纤布均可）→（实干）刷胶→实干（边刷底胶边贴布） →（实干）刷胶→（实干）刷胶。防水专用基布的粘贴要平整、密实、搭接处5cm以上，上下层接缝要错开，无折皱起泡，刷胶时要做到“薄、匀、透”以既以刷开又不流淌。　防水参考用量：0.8~1.2kg/m2
　　2、墙面防水、防吐碱 水泥砂浆或嵌缝腻子修补裂缝，洞眼，再用本品涂刷墙面二至三次即可。
　　3、卫生间防水 用本品调和水泥涂于基层上两至三遍，或用一布三胶法进行施工。如卫生间贴好瓷砖应先把砖缝用切割机切成3-5mm深的缝沟，然后用本品调和水泥涂刮二至三次补平即可。
五、注意事项　　气温低于0℃及雨天得施工，施工前注意天气变化，严防施工后未干前被雨水冲掉造成损失
六、包装、贮存 1kg、2.5kg、5kg塑料瓶包装。5kg、10kg、20kg塑料桶包装
鲁邦丙烯酸透明防水胶应封闭贮存于干燥阴凉处，冬季严防冰冻，保质期三年。
 武汉鲁邦建材有限公司  02783232696
如何识别真假水泥基渗透结晶型防水材料(2009-05-29 13:28:45) 转载标签： 家居
水泥基渗透结晶型防水材料是一种新型防水材料，它是以硅酸盐水泥或普通硅酸盐水泥、石英砂等为基材，掺入活性化学物质制成的粉状材料。其防水机理是与水作用后，材料中含有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密、防水。按照使用方法，该材料又可分为水泥基渗透结晶型防水涂料与水泥基渗透结晶型防水剂，前者是涂覆在混凝土表面，后者是掺入混凝土中使用。我国20世纪80年代从国外引进此种产品，并应用于上海地铁工程；90年代中期开始从国外引进母料（活性化学物质），国内批量生产，并应用于水利（三峡大坝）、地铁、污水处理厂、桥梁与地下防水工程等。该材料因其良好的防水效果受到工程界的好评。水泥基渗透结晶型防水材料国外没有产品标准，仅有产品说明书与技术资料，一般只有抗渗压力、抗压强度等指标。本世纪初，我国制定颁布了GB 18445-2001《水泥基渗透结晶型防水材料》国家标准，也是世界上第一个这种新型材料的国家标准，这个强制性国家标准是判别真假水泥基渗透结晶型防水材料唯一的技术依据。国家质量监督检验检疫总局、建设部颁布的GB 50108-2001《地下工程防水技术规范》中纳入了该种材料，在GB 50208-2002《地下防水工程质量验收规范》中对验收这种材料也做了规定；在GB 50208及随后颁布的GB 50207-2002《屋面工程质量验收规范》、GB 50345-2004《屋面工程技术规范》附录中，规定了选用这种材料应符合GB 18445-2001《水泥基渗透结晶型防水材料》国家标准。由于这种新型防水材料具有优良的防水与施工性能，又由于这种材料目前还存在较大的利润空间，国内的一些企业趋之若骛、蜂拥而上。本世纪初制定国家标准时，国内生产厂家与代理商大约就十来家，但目前估计全国生产与施工的企业不下五六十家，像SBS卷材那样，假冒伪劣产品开始粉墨登场，真假难分，扰乱了防水材料市场。如把假的水泥基渗透结晶型防水材料使用到防水工程尤其是地下防水工程，短期不一定发现问题，但埋下的祸根将后患无穷，严重危害人民财产与工程的安全。
如何选用、识别真假水泥基渗透结晶型防水材料？笔者提出如下建议，供建设、设计、施工、采购等单位参考。目前我国生产和经销水泥基渗透结晶型防水材料的企业分为三种类型：一是从国外进口母料，国内自己生产；二是直接从国外进口产品，代理经销；三是企业自己研发的母料自行生产。在选购这种材料时，一定要了解生产企业、经销商的资信、资质情况。如声称从国外进口母料，则应该了解母料生产企业的国别、公司名称及有我国海关的报关单位等证明；国外经销商则应有国外公司的授权书与经销合同；对声称自行研发生产这种材料的企业，应该有研发报告、权威机关的产品鉴定证书、权威检验机构按照GB 18445-2001《水泥基渗透结晶型防水材料》国家标准进行型式检验的产品检验报告、工程使用报告等技术资料。对提供的产品检验报告应认真分析，如果是生产企业“送样”检验的检验结果则不能作为凭据，因为检验机构“只对来样负责”。目前在市场上兜售假冒伪劣产品的惯用伎俩就是将“市场上买的茅台酒装在自己的酒瓶里”送去检验机构检验，这样的检验结果肯定符合标准，然后再用检验机构出具的检验报告到市场上去推销自己生产的假酒、劣酒。目前，防水材料市场上，销售假水泥基渗透结晶型防水材料的奸商使用的也是同样的手法。自己生产的产品是假的，但送去检验机构检验的产品是真的，但是是从市场上购买的人家生产的产品。因此，选用水泥基渗透结晶型防水材料不要轻信生产企业提供的检验报告，而应该从企业销售的产品或施工现场上使用的产品中由用户或检验机构随机抽样，这样的检验结果才能如实反映工程上使用材料的产品质量。
水泥基渗透结晶型防水材料的特点就是“渗透”和“结晶”；其它防水涂料则是涂覆在水泥混凝土表面形成防水层，涂层给混凝土穿“外套”，粘结再好也是“两张皮”。水泥基渗透结晶型防水材料依靠其活性化学物质通过水作载体不断渗入混凝土内部，生成结晶体，充实混凝土内毛细孔道。只要混凝土中存在水介质于氢氧化钙，这种渗透于反应会持续进行，“第二次抗渗压力”是判断水泥基渗透结晶型防水材料重要的技术依据，其它刚性材料不具备这项性能。在GB 18445中，去掉“第二次抗渗压力”，其余抗渗、抗压强度比等物理学性能指标一般刚性防水材料均可达到。“水不漏”等普通刚性防水材料假冒水泥基渗透结晶型防水材料，采用不做“第二次抗渗压力”的办法蒙混过关；一些建设单位、施工企业也不熟悉这种材料，也不了解GB 18445，材料进工地，不检验“第二次抗渗压力”，也不要对方提供按照GB 18445检验的型式检验报告，为假冒水泥基渗透结晶型防水材料应用到工程上开了绿灯。使用假冒材料施工，将来造成工程质量事故，材料采购单位、施工企业与验收机构负有不可推卸的责任。因此，选购、使用水泥基渗透结晶型防水材料，一定要严格按照GB 18445执行，一定要检验材料的“第二次抗渗压力”。如此项指标不符合标准，则产品就不是水泥基渗透结晶型防水材料。
工程上已使用了水泥基渗透结晶型防水材料，工程验收或事后怀疑产品是假的，怎么办？一是请材料生产商、经销商提供生产这种材料母料的来源、材料的检测报告等技术资料；二是从工程现场钻取试件，按GB 18445进行抗渗试验。一组是带涂层进行抗渗试验；另一组磨掉涂层进行抗渗试验。如使用的是真的水泥基渗透结晶型防水材料，磨掉涂层后的试件，还应保持比不涂涂层高的抗渗压力。这说明材料中的活性化学物质已渗入混凝土内部，通过水介质与氢氧化钙发生反应渗透结晶。如使用的是假的水泥基渗透结晶型防水材料，则磨掉涂层后，抗渗压力于普通水泥混凝土的抗渗压力相同。同时，还可以辅以电子显微镜观测涂层与无涂层水泥混凝土的内部微观结构、结晶状况，以判别真伪。
按照GB 18445-2001《水泥基渗透结晶型防水材料》强制性国家标准的规定，产品出厂一定要有包装与标志，并规定“包装容器上应在明显位置注明以下内容：产品名称、标记、净质量、生产厂名、生产日期、批量标号等。”产品标记包括“产品名称（CCCW）、类型、型号、标准号”。如Ⅰ型水泥基渗透结晶型防水材料标记为：“CCCWCⅠGB 18445”，没有上述标记，不注明执行GB 18445国家标准的包装产品，均为不符合标准的不合格品。
水泥基渗透结晶型防水材料产品同传统材料性能比较表
(2009-05-29 13:27:33) 转载标签： 家居

渗透结晶型防水材料
传统防水材料
防
水
性
能
比
较
1
　　不只靠物理作用，更主要是靠化学作用，封堵混凝土内部的微裂缝或毛细孔防水
　　仅靠物理作用表面封堵混凝土内部的微裂缝或毛细孔防水
2
　　绿色环保产品，无毒无味
　　大多数材料有刺激性气味、有毒，对人体有害
3
　　可提高混凝土抗压强度20%-29%
　　无提高
4
　　可长期耐受高水压
　　有效期较短
5
　　属无机材料，不老化，可以延长混凝土寿命
　　属有机材料、易老化，寿命有限
6
　　结晶体可渗透混凝土内最深可达300mm，可做到整体防水
　　仅表面防水或渗透有限且无结晶作用
7
　　抗氧化、碳化，膨胀系数与混凝土基本一致
　　膨胀系数同混凝土有差别
8
　　耐高、低温，抗冻融循环可达350-400次
　　耐高、低温及冻融循环较弱
9
　　属水泥基产品，涂层同混凝土粘结牢固
　　与混凝土不同质，易剥落
10
　　可透气，保持建筑干燥
　　不透气，背水面易被水压力顶开
11
　　有自我修复能力，小于0.4mm-1mm的裂缝可自我修复
　　对砼无自我修复能力
12
　　抑制碱骨料反应（AAR）
　　对碱骨料反应（AAR）无抑制
施
工
比
较
1
　　基面允许潮湿且不需要做找平层
　　基面一般要求干燥，且要求做找平层
2
　　可与混凝土同步施工，可缩短工期
　　一般无法与混凝土同步施工
3
　　无需辅助材料，现场干净整齐
　　常常需要辅助材料，如溶剂等
4
　　对于拐角、接缝、边缘无需填补修整
　　拐角，接缝，边缘需特殊处理
5
　　无搭接，保证防水整体性
　　有搭接，是渗漏隐患
6
　　施工后无需做保护层
　　一般要做保护层
7
　　可直接接受别的涂层
　　施工后外加涂层困难
8
　　施工操作简单
　　施工操作技术较复杂
9
　　综合费用低
　　综合费用高
武汉鲁邦建材有限公司   027-83232696
水性防水涂料施工中常见问题及处理方法(2009-05-29 13:22:43) 转载标签： 家居

问题
原因
解决
涂膜与基面不结合
基面不清洁，基面太过潮湿
清扫基面：擦去明水及油污
与原基面防水层起反应
去除原旧防水层（沥青或非焦油聚氨酯），或做隔离层避免其直接接触
基面起砂，基面松软不坚硬
可按料：水=10:2首次涂覆基面，利于基面与防水层结合
底层涂覆伪劣产品
请购买正规厂家生产的同类型产品
涂膜粘稠度高
存储温度低
产品低温增稠，可用适量温水进行稀释
零度以下施工
零度以下水溶产品性能破坏不宜使用
整体性不好
刷涂方向杂乱无序
每遍涂覆推进方向应与第一遍相互垂直
基面无处理，基面不平整
基面凹陷不平处需找平，转角处应抹成圆弧型
只涂刷地面
墙面涂刷高度不低于30厘米，以保证防水层的整体性
涂膜层不固化
涂刷过厚，涂膜层与层之间间隔时间短
通风条件差室内温度低
每遍涂刷厚度不超过0.5mm，利于涂膜成膜保持（创造）通风环境增加室温
涂膜层开裂
用于室外防水层无加做保护层
室外阴阳角无处理
一遍成膜，一次性涂刷过厚
涂膜层验收合格即可做保护层如水泥砂浆、铺贴瓷砖、马赛克、挂瓦
节点异形部位应附加无纺布或玻璃丝布，加强涂膜层拉伸强度
涂膜应分多次刷涂以保证其良好弹性或按使用说明施工
起空包、龟裂
单遍涂刷厚度大于1mm会有起空包、龟裂
可以用割刀将起包周围割开重新涂刷材料
武汉鲁邦建材有限公司    027-83232696
国外水泥基渗透结晶型防水材料的研究与发展(2009-05-29 13:22:21) 转载标签： 家居
国外水泥基防水涂层材料的研究和工程应用，已走过了近百年的历程。该领域的研究和发展，先后开拓和工程应用的类型主要有以下3种：水泥基金属氧化物防水材料，1906年在美国发明获得专利，成功地用作背水面防水处理，如电梯井坑及类似的防水工程，一直沿用至今。
水泥基渗透结晶型防水材料1942年德国化学家Lauritz Jensen(劳伦斯·杰逊)在解决水泥船渗漏水的实践中发明，英文名为：Cementitious Capillary/Crystallin Waterproofing Materials,简称CCCW。这种材料系由普通硅酸盐水泥、石英砂或硅砂、带有活性功能基团的化学复合物组成。它以粉状形式供应用户。大多数的应用是仅仅与水伴合（有些情况还要加入化学添加剂），调配成可以涂刷或喷涂的浆料。正如它的名称示意的内涵，它不仅形成一个有效的防水涂层，而且其含有的活性化学复合物，可向混凝土内部渗透，与混凝土中的水分、游离的活性物质产生化学反应，形成不溶的结晶体复合物，进而靠结晶体增长填塞毛细通道。这些结晶体，通常可以增长到0。4mm─即高于混凝土毛细管径的最大尺寸，从而使混凝土致密、防水。
聚合物改性水泥基防水材料，是20世纪60年代高分子聚合物工业迅速发展的产物。60年代在欧洲和美国为数众多的该类材料，以其高的粘接力和弹性，满足防水工程对它的性能要求。特别是适用于背水面的防水修补砂浆的问世，极大地扩展了这类材料的用途。该类材料国外称为“水泥涂膜”或“水泥屏障涂料”，以区别于水泥基渗透结晶型防水材料，因它们都是以水泥为基料的。
水泥基防水涂层材料的共同特点是，可用于新、旧混凝土基面；可以在潮湿基面上施工；新建和修复工程均可采用。水泥基渗透结晶型防水材料与其他两类相比，具备可以用于饮水工程的优点，这一点是世界各国公认的。日本硅酸质系防水涂料协会会长小新井治美先生在《2001年防水界展望》的文章中，称水泥基渗透结晶型防水材料是在日本应用较多，唯一制订日本国家统一标准的无机防水涂料，称赞水泥基渗透结晶型防水材料是对环境保护、对人类生存都有益处的防水材料。
1  水泥基渗透结晶型防水涂层材料（CCCW）的总体发展
第二次世界大战期间，德国钢铁紧张，开始使用水泥造船。但是水泥船渗漏水严重，无法正常使用。在这样的背景下，促进了水泥基渗透结晶型防水材料的产生和发展。二次世界大战后，欧洲和日本经济的快速增长，使这一材料的工程应用不断扩大，产品也从早期的德国的VANDEX（稳挡水）品牌（现转售到瑞士）延伸发展出加拿大的XYPEX（赛帕斯）、加拿大的KRYSTOL、新加坡的FORMDEX（防挡水）、美国的PENETRON（膨内传）、法国的DIPSEC、澳大利亚的CRYSTAL、日本的PANDEX等数十个品牌，均有不同程度的改进，形成了系列产品。水泥基渗透结晶型防水材料在开拓工程应用的过程中，最初是提倡用于全地下混凝土结构的外表面防水，后来，发现它在背水面（结构内表面防水）有它的特殊效果，特别是在污水处理池和地面生活用水贮水池等类似工程的应用中颇为理想。从60年代以来，CCCW作为混凝土结构背水面防水处理（内防水法）的一种有效方法，逐步扩大品种，不断进入建筑施工应用的新领域。CCCW对新浇筑的混凝土板面或混凝土垫层，也可采用在其上面干撒的方法，作成背水面防水屏障。即将CCCW干粉，人工撒到新浇混凝土上，立即抹压密实。在这种情况下，CCCW变成混凝土板面的组成部分，从而避免了防水层的分离或剥落损伤。
水泥基渗透结晶型防水涂层材料与其它水泥系防水层性能比较，见表1。

表1  水泥系防水层的性能（针对地下混凝土结构物）
水泥系防水层种类
水密性
耐局压性
耐撞击耐创伤
龟裂追随性
湿润面粘接性
耐冻胀性
施工性
工期
材料人工成本
安全性
可修补性
防水砂浆（掺防水剂）
×△
○
○
×
○
○
×△
×△
○
○
×△
水泥基渗透结晶型防水涂层（无机涂料）
△
○
○
×
○
○
○
○
△
○
○
聚合物水泥基涂层（有机涂料）
○
△*
△*
○
△
△
○
○
×
○
○
注：1）○ ：优良；△：普通；×：较差            2）△*：涂膜薄柔，必须有保护层
2   防水层的构成和防水机理
水泥系防水层的构成和防水机理见表2。
表2   水泥系防水层的构成与防水机理
水泥系防水层种类
防水层的构成
防水机理
防水砂浆（掺防水剂）

在砂浆中掺入防水剂，形成高水密性的防水砂浆，涂抹到混凝土结构上防止漏水。砂浆防水剂可促进砂浆的硬化，填塞孔隙或赋予砂浆憎水性，提高砂浆的水密性。
水泥基渗透结晶型防水（CCCW）涂层（无机涂料）

防水材料中溶出的硅酸离子在混凝土中渗透扩散，与混凝土孔隙中的钙离子发生化学反应，生成硅酸钙水化物，充满毛细管孔隙，从而使混凝土表层致密，防止渗漏水。
聚合物水泥基涂层（有机涂料）

高浓度的聚合物分散剂自然干燥或与水泥中的水反应干燥成膜，使刷涂到混凝土表面的涂膜具防水堵漏功能。这种涂膜聚合物与水泥比例高，兼具水密性可扰性。
 3  水泥基渗透结晶型防水材料的配合比与施工方法
   水泥基渗透结晶型防水材料与其他水泥系防水层的配合比与施工方法的比较，见表3。
 表3  水泥系防水层的配合比与施工方法
水泥系防水层种类
主要材料及配合比
施工方法
砂浆防水（掺防水剂）
1）砂浆防水剂（氯化钙系、硅酸钠系、硅酸质细粉末、脂肪酸系、烷烃系、聚全物系）：1~30
2）水泥：100；3）砂：200~300；
4）水：65以下。
用砂浆搅拌机或手提搅拌器和均匀，刮涂施工。
水泥基渗透结晶型防水涂层（无机涂料）
日本Ⅰ型：1）预调合粉体（水泥、细骨料、硅酸质微细粉末）：100；
2）水：20~40。日本P型：
1）预调合粉体（水泥、细骨料、硅酸质微细粉末）：100；
2）水：15~20；3）聚合物分散剂：5~10。
用手提搅拌器或人工拌和均匀，镘刀刮涂、刷涂、喷涂、辊涂施工。
聚合物水泥基涂层
（有机涂料）
1）聚合物分散剂：100；
2）预调合粉体（水泥、细骨料、各种添国剂）：70~160。
用手提搅拌器拌和均匀，刷涂、喷涂、辊涂施工。

4  适用部位与质量控制标准
 表4   水泥系防水层的适用部位与质量控制标准
水泥系防水层种类
适用部位
质量控制标准
砂浆防水（掺防水剂）
地下外壁（外防水、内防水）、水槽、地坑、游泳池等
日本JIS1404
《建筑用水泥防水剂的试验方法》
水泥基渗透结晶型防水涂层（无机涂料）
地下外壁（外防水、内防水）、水槽、地坑等。
日本建筑学会建筑工事标准样书JASS8《防水工事》；
日本JASS8T─《硅酸质系涂布防水材料的品质及试验方法》；
中国国家标准《水泥基渗透结晶型防水材料（CCCW）》已通过审定，正在报批中。
聚合物水泥基涂层
（有机涂料）
地下外壁（外防水、内防水）、水槽、地坑、室内（厨房、浴室、实验室）、游泳池等
日本《聚合物水泥系涂膜材料的性能试验方法》在研究制订中
 5  特性及用途分析评价
5.1  CCCW适用于经过表面处理的混凝土构筑物的整体防水
CCCW防水体系可使混凝土结构变为抗渗漏水的致密体，但仍赋予混凝土“呼吸”的功能。
日本研究人员通过试验发现，CCCW的结晶体渗透深度可达1m。同时发现，当渗透到0.5m时，仅占据混凝土毛细通路全程的50%。经混凝土壁的渗透，没有确定的时间，因结晶体的增长，可短期暂停，一旦湿气再次出现，可继续晶体增长的化学反应，从而保证了完全、充分地向混凝土结构内部渗透。CCCW含有的活性化学复合物，其化学活性从发生反应开始，可持续一个月，达到最高效能。CCCW的活性和渗透深度取决于多种因素，如周围温度、混凝土的致密度和湿气含量、外掺剂以及环境条件。CCCW中的活性化学复合物，一旦渗透，则变成混凝土的组成部分，可以抵抗高的负压水头。CCCW的涂层厚度一般为0.5~1.5mm。施工作业可以在技术人员指导下，由普通工人施工。CCCW与混凝土氧化和氧化铁进行化学反应，在混凝土表面会出现一些霜斑或污迹，通常可在混凝土硬化之后，用表面刷清漆或涂料的方法，予以处理。
5.2  CCCW具有封堵混凝土细微收缩裂缝的能力
结晶体吸收湿气，湿气在裂缝中激活结晶体，使其不断增长，从而封堵裂缝。但是，此功能公对宽度0.5mm以下的裂缝 水泥系防水层的适用部位与质量控制标准，见表4。有效，对“活动”的裂缝是无效的。活动的裂缝可以在现场凿槽，用掺有CCCW的砂浆封堵。对施工缝以及变形稳定的接缝，均可用这种方法进行处理。
5.3  在背水面应用具有其它涂层无可比拟的优点
1）可用于新、旧混凝土基面；2）用于修复工程费用低，施工方便；3）地面贮水池可在正常使用的情况下，在其外部进行维修；4）施工后允许立即进入修理区；5）提供了一个长久解决防水问题的办法。当应用背水面防水涂层时，凡涂层开裂出现渗漏的地方，也是混凝土结构产生裂缝的部位，极容易发现和准确定位，并可用相同的材料修补，或者进行化学灌浆修补。而采用迎水面防水涂层的工程，由于施工原因或某种损坏，也会导致渗漏。当渗漏发生时，水往往沿着钢筋、PVC止水带流窜，最终在结构内表面的最薄弱点渗出，其位置偏离结构外墙原渗入处6~9m都是可能的。这样的渗漏水，对结构物的业主来说要支付高的代价；对负责维修的承包商来说，天天“捉漏”不胜其烦，直到敲开内表面，不得不考虑全部采用背水面防水涂层而告了结。
5.4  混凝土表面处理是成功的关健
CCCW防水体系与相关的防水体系一样，其混凝土表面处理是防水成败的关键。特别是背水面应用时，必须清除混凝土表面的化学养护膜、模板隔离油、浮灰等，使混凝土毛细管通畅。对混凝土模板拉紧孔，有缺陷的施工缝、裂缝、蜂窝麻面等，必须做好表面处现并修补。
6  该类材料进入中国市场的情况及主要品种
80年代初，在上海注册的加拿大亚洲之路贸易公司最先向上海地铁筹备组推荐了水泥基渗透结晶型防水材料─XYPEX产品。有关技术人员注意到了它的独特性能，但回当时进口材料的繁琐程序，未能实现工程性能试验的计划。10年后，1994年加拿大XYPEX的代理商─美国绿洲海洋化学公司的郑鸿法博士，在上海市地铁工程建设指挥部的协助下，选择建设中的常熟路地铁车站，进行了堵漏试验。1995年3月，上海市地铁运营公司通过美国绿洲海洋化学公司，进口了8T（300桶，每桶27.7kg）XYPEX产品，用于上海地铁1号线南端的修补堵漏。同年，在有关人士的积极倡导和牵线搭桥下，美国绿洲海洋化学公司在北京设立了XYPEX产品的中国总代理机构，标志着XYPEX产品正式进入中国市场。从90年代初开始，表5所列的其他同类产品，相继进入中国市场。在上海、北京、广州、武汉、重庆、大连、杭州、乌鲁木齐等地获得较多的应用。
7  质量控制及相关检测的状况
水泥基渗透结晶型防水材料（CCCW）的检测标准，据文献报道，德国有国家标准，美国还没有制订相应的标准，特别是在背水面应用的施工标准。国际上，通常采用德国的检验标准，或者按“国际修理协会”推荐的修理材料之类似技术要求，指导实施。日本建筑学会制订了日本JASS8T─301《硅酸质系涂布防水材料的品质及试验方法》。我国的国家标准正在报批中。国外相关资料有这样的记述：在CCCW涂层施工28d之后，用喷砂的方法清除混凝土表面的CCCW涂层，经测试，CCCW涂层中的90%化学反应剂渗入到了混凝土中，残留在面层的CCCW化学反应剂仅为10%。“结晶防水”的整体功能很强，铲除表面的涂层对结构防水功能影响很小。水泥基渗透结晶型防水材料的国外用户普遍认为，若能对“渗透结晶”性能拿出令人信服的检测手段，将对这类材料的推广具有重大意义。目前在工程界，都非常关注这一问题，认识不完全一致。
8.1  关于工程界关心的水泥基渗透结晶型防水材料（CCCW）的化学反应机理归纳为以下3点：
1）水泥基渗透结晶型防水材料（CCCW）是混凝土结构背水面防水处理的理想材料。其作用机理是“渗透功能”，即高盐分的溶液，通过混凝土的毛细管，向低盐分的溶液渗流。所以，这种具有自己的独特性。
2）游离氧化钙和湿气是CCCW的二个重要工作（反应）要素。鉴于游离氧化钙遍布在混凝土中，而任何混凝土结构只要渗漏水，就有湿气。可见这两个条件容易具备。此外，将干燥混凝土表面的毛细管路畅通，均系启动CCCW化学反应的必须条件。
3）湿气、游离氧化钙和承压水盐分中的化学物质是CCCW结晶形成并增长的基本条件。湿气和游离氧化钙这两个要素，如在混凝土的毛细管中始终存在，刚CCCW的结晶形成会不间断地进行。若两个要素缺一，则化学反应中止，而活化了的结晶体潜伏在混凝土的毛细管中。一旦渗漏水再次侵入混凝土，则活化了的结晶会恢复结晶体增长的化学反应过程，不断充填混凝土中的毛细通路，从而使混凝土致密，增强了抗渗水性能。
8.2  从国内外多项工程实例分析，CCCW材料的应用覆盖了工业民用建筑的地下结构、地下铁道、桥梁路面、饮用水厂、污水处理厂、水电站、核电站、水利工程等，已有了成熟的施工工艺。但任何一类防水材料都有自己的适用范围，只有下确的选用防水材料，并严格按照它的技术规定施工操作，方可达到预期的防水效果。这一点对CCCW材料特别重要。笔者认为，水泥基渗透结晶型防水材料，系属特殊要求的防水材料，在设计选用时，必须对生产厂、供应高进行必要的调研，进而还应对专业防水施工队作必要的规定，方能确保效果。
 武汉鲁邦建材有限公司   027-83232696
水泥基渗透结晶的应用(2009-05-29 13:20:10) 转载标签： 家居
水泥基渗透结晶型防水材料，从2002年3月1日起执行国家标准以来，近7年时间里，逐渐为全国各地设计院、建设单位、施工单位和质量监督部门所认可，其中不仅体现了国标在产品推广上的作用，也体现了产品生产单位的不懈努力，和设计、施工、监理单位对新产品的认同作用。本文谨从对水泥基渗透结晶型防水材料应用的广泛性和施工建议。
一、关于产品应用的广泛性和施工建议
水泥基渗透结晶型防水材料，在国内正式投入使用其实也有十多年的历史了。由于产品母料进口渠道的繁杂和产品市场价格的昂贵，生产厂家往往有意识地将产品市场开拓的重点目标，聚焦在大型市政工程，如地铁、隧道、涵洞、水库等，以保证资金能及时回笼，相对民建工程而言，产品或施工价格也有上浮的余地，久而久之，给产品使用者形成了一个误区，似乎水泥基渗透结晶型防水材料只能应用于地铁等大型项目的地下工程，而不适宜于民用建筑。其实，随着此类产品进口原料价格的逐年下降，随着生产厂家对产品利润追逐的心态平衡，随着国标的实施和设计部门的理解支持，水泥基渗透结晶型防水材料应用范围已越来越广泛。
1、在路桥工程上的应用：
路桥工程大部分还是市政工程，但绝大部分路面、桥段不属于地下工程，以往几乎就不使用水泥基渗透结晶型防水材料，但近年来，随着人们对产品熟悉的不断加深，已开始逐步将产品应用到这个领域，如北京、河南、浙江等地。路桥工程应用此类材料施工，我们建议主要应用于路面施工缝的衔接补强，桥墩混凝土基面的防水防腐涂层，焊接处的防腐防水处理。不主张作为唯一材料使用于路面和桥面。
2、在建筑外墙上的应用：
目前，建筑外墙使用的防水涂料比较多，但确实存在不少问题。先要刮腻子找平，假如不均匀细致，就会影响涂料的粉刷，起壳开裂现象较多，防水效果当然也会受影响。假如遇上阴雨天气不能施工，还会影响整体施工工期。假如在工程价格方面能够接受的前提下，我们建议建筑外墙的防水工程可以用水泥基渗透结晶型防水材料。施工时，首先将建筑外墙混凝土基面充分湿润，再将此类材料拌水稀释，用刷子涂刷即可，料水比相对地下防水施工减少25%左右，如一般料水比为4：1，则用于建筑外墙的料水比可为3：1，根据不同的基面和施工现场情况，料水比可略作调整，一般不影响防水效果。已完成施工的基面，应保持喷水保养，时间1~2天即可。随后，就可以根据设计或建设方的意见，在缤纷灿烂的建筑涂料品种中，选择最喜欢的刷上就成。和常用外墙涂料相比，使用水泥基渗透结晶型防水材料有几个好处：一是涂层和基面的相融性强，不起壳开裂，防水效果就好；二是涂层本身有防水性能，又有渗透结晶原理，防水效果更好，而涂层外的彩色涂料只起一个装饰作用，不同涂层作用明显。但常规施工时，腻子只起找平作用，防水涂层既要承担防水的责任，又要承担装饰的义务，往往就很难两全其美。短期内或许还可以接受，长期效果就不好评价了。
3、在厨卫防水工程上的应用：
在厨房、卫生间等建筑内部的防水施工中，目前使用比较多的还是JS复合防水涂料和聚氨酯防水涂料，改性沥青基防水涂料等等。随着人们对渗透结晶型防水材料的熟悉不断深入，人们会感受和体会到此类材料在厨卫防水工程上的优势。至今，各大中城市的民用建筑厨卫工程已经使用此类材料的不在少数，如北京、上海、浙江等地。厨卫防水工程在施工过程中，重点应注重于预埋管和混凝土基面接触缝的合理处理。我们有三个建议：一是管缝处理按堵漏施工方法操作，凿出V型槽进行封堵，然后再涂刷防水涂层；二是沿侧墙上延20~30CM也做防水涂层，以确保不会从墙角处渗漏；三是有条件的话，顶板也做防水涂层，以避免上层的渗漏水下滴。
4、在屋面维修上的应用；
水泥基渗透结晶型防水材料，长期以来，被拒绝于大面积的屋面防水工程上的运用，理由只有一个，它是刚性防水材料，一旦结构开裂，防水涂层就会失去效果。这种拒绝，应该说是有道理的，但假如深入探讨一下，人们就会怀疑所有的防水材料，因为防水材料是用来防水的，不是用于防止结构开裂的，即便是柔性防水材料，一旦受到牵拉变形，谁也不能保证其是否还有防水效果。所以，我们在理智地拒绝水泥基渗透结晶型防水材料用于大面积屋面防水工程的同时，也应该可以考虑其在屋面工程的其他作用。在屋面防水工程方面，我们建议三点：一是小型建筑的平、斜屋面，均可使用此类材料，有条件的话，可以在做彩色沥青油毡瓦铺设之前，先涂刷防水涂层，做成两道防水，以确保万无一失。二是屋面维修工程可采用此类材料，诸如施工缝、沉降缝的维修，小面积顶板的渗漏等等，见效快，效果好，不妨一试。三是大面积屋顶工程在做刚、柔、保温三道，甚至更多道防水工程时，可用水泥基渗透结晶型防水材料做第一道刚性防水，设计方案可参照相关的板块分格、刚柔相济的多道防水工程的设计图集。水泥基渗透结晶型防水材料的应用，当然远不局限于上述方面，其他如国家粮库、军用坑道、污水处理、大坝维修、城市水管抢修等，均有其用武之地。相信若干年后，随着产品市场价格的平稳合理，其应用的广泛性会更加显著。武汉鲁邦建材有限公司   027-83232696
马赛克粘贴填缝二合一(2009-05-29 13:17:42) 转载标签： 家居
主要特性   １．本产品是一种新型高强度石材粘结剂，适合于各种石材，如马赛克、大理石、花岗岩、砂岩、玻化砖等的粘结。２．与传统水泥粘贴法相比，其施工工艺简单，施工连惯，施工速度大大加快。
   ３．由于胶浆柔韧好且强度大，故粘贴层薄，自重轻，用量较少。  ４．施工中不用浸砖湿墙，方便快捷，提高工效。   ５．粘结强度是传统水泥法的2倍以上。 ６．标准产品，加水即用，施工简便。  ７．无毒、无异味、属环保产品。
基面要求：基面应结实、干燥、清洁、不晃动、无油脂、蜡染、无混凝土混合剂、脱模剂及其它散脏物。
适用范围：专为马赛克粘贴填缝工艺设计
施工工艺1. 粉剂与清水可以按1kg：0.35kg(8kg/包粉约配2.8kg水)比例混合搅拌成均匀膏糊状，等胶浆静置数分钟后再搅拌2-3钟使用，可增加粘贴强度，效果更佳。
2. 使用钢制刮板先将胶浆涂于马赛克的背面，涂抹时注意将马赛克的砖缝填满，后用3mmX3mm齿型刮板将较稠的胶浆涂抹于基体墙工作面上，使之均匀分布，每次约涂抹一平方米左右，然后将马赛克粘贴于工作面上，5分钟后用刮刀轻拍马赛克面，压实马赛克的粘结胶浆面即可。
3. 粘贴施工时宜从上而下分段进行施工。4. 粘贴施工完成后，约0.5~1小时后(视施工现场的气温、湿度等变化而可调整)，用毛刷蘸水刷湿马赛克正面的纸联，等纸联被充分湿润后揭去纸皮，检查砖缝是否满浆，对个别有缺陷的地方进行修补。
 5. 揭去纸皮后约0.5小时(视施工现场的气温、湿度等变化而可调整)，视情况用微湿毛巾或海绵擦光砖缝中胶浆，干固后用干净的湿毛巾清洁整个的马赛克表面。用 量：一般为2～3Kg/m2
注意事项
1. 切忌将已干结的浆料加水混合再行使用；2. 施工后至少12小时内必须防雨淋、酷热阳光照射及霜冻；
3. 施工温度在5-40摄氏度,空气相对湿度%. 4. 本产品呈碱性，皮肤接触或入眼会有刺激性，请及时用清水冲冼。如有不适，请及时就诊。
保存方式、时间：存放于阴凉干燥处，未启封产品可保存一年
以上是一般情况下的用指南。本公司旗下的产品均具有高度稳定性及优质保证。但由于个别施工环境及选用物料的差异，特此建议于施工前进行试用，以确保最佳效果。如有疑问，请与本公司联系。
武汉鲁邦建材有限公司   02783232696
瓷砖外墙防水施工工艺流程(2009-05-29 13:14:49) 转载标签： 家居
施工准备---调试好高空专用吊船---清理施工基层---密封窗框与墙接缝---嵌填堵塞外墙面孔、洞及较大缝隙---重新做屋面及外墙预留伸缩缝防水层---对墙面大面积空鼓采用灌浆技术封堵密实---用透明高效防水胶膜涂刷于整个外墙面所有瓷砖勾缝处---用外墙憎水剂将整个外墙面上下、左右喷涂两遍---验收。
　　施工操作要点：　　（1）窗框与墙体接缝防水密封，先后采用泡沫填缝剂和密封材料进行施工。泡沫填缝剂为单组份聚氨酯发泡填缝材料。密封材料为单组份硅酮密封胶。（2）外墙预留伸缩缝防水密封。
　　（3）外墙面孔洞和较大裂缝防水密封前用喷水枪等工具将待治理的外墙面、伸缩缝、窗框等部位清理干净，使施工的外墙面及缝、孔、洞部位达到无油、无尘土、无水泥松散颗粒等杂物。待其干燥后，将孔、洞、缝用防水密封材料嵌填密实，并达到与原颜色一致，再用快速堵漏灵和透明防水胶膜进行精心施工。
　　（4）大面积瓷砖外墙面空鼓、裂缝灌浆，采用无机止水灌浆材料进行施
