架空线路.doc

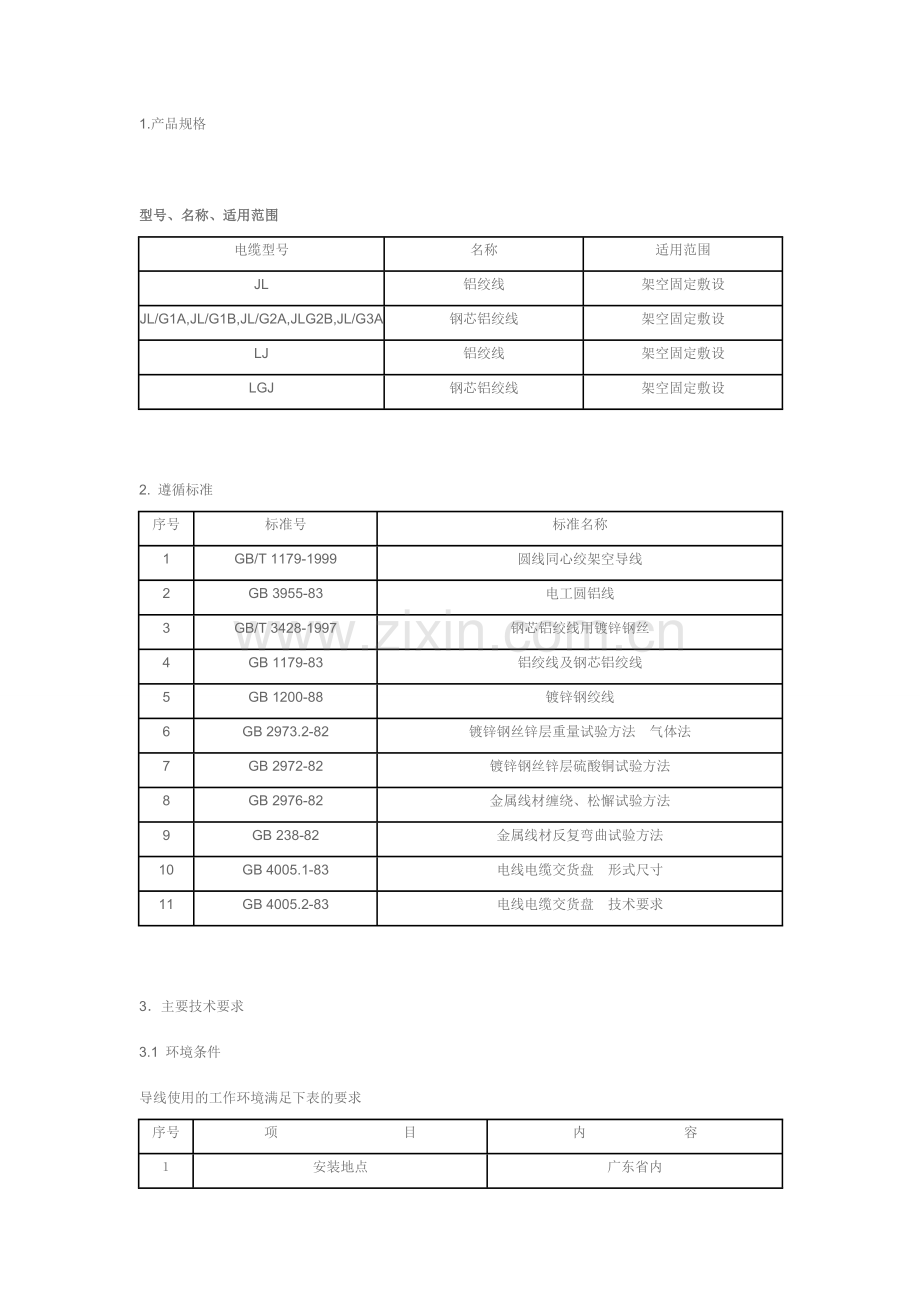

1.产品规格

型号、名称、适用范围
电缆型号
名称
适用范围
JL
铝绞线
架空固定敷设
JL/G1A,JL/G1B,JL/G2A,JLG2B,JL/G3A
钢芯铝绞线
架空固定敷设
LJ
铝绞线
架空固定敷设
LGJ
钢芯铝绞线
架空固定敷设

2. 遵循标准
序号
标准号
标准名称
1
GB/T 1179-1999
圆线同心绞架空导线
2
GB 3955-83
电工圆铝线
3
GB/T 3428-1997
钢芯铝绞线用镀锌钢丝
4
GB 1179-83
铝绞线及钢芯铝绞线
5
GB 1200-88
镀锌钢绞线
6
GB 2973.2-82
镀锌钢丝锌层重量试验方法　气体法
7
GB 2972-82
镀锌钢丝锌层硫酸铜试验方法
8
GB 2976-82
金属线材缠绕、松懈试验方法
9
GB 238-82
金属线材反复弯曲试验方法
10
GB 4005.1-83
电线电缆交货盘　形式尺寸
11
GB 4005.2-83
电线电缆交货盘　技术要求

3．主要技术要求
3.1 环境条件
导线使用的工作环境满足下表的要求
序号
项　　　　　　　　　目
内　　　　　　　容
１
安装地点
广东省内
２
海拔高度（m）
小于1000
３
环境温度（℃）
-10—+45
４
日照（W/cm2,风速0.５m/s）
0.1W/cm2
５
覆冰厚度（mm）
10mm
６
最大风速（m/s）
不小于35
７
累年平均相对湿度（%）
90

3.2技术参数表，见下表：

钢芯铝绞线技术参数表一
              型        号
   参      数
钢芯铝绞
LGJ-10/2
钢芯铝绞
LGJ-16/3
钢芯铝绞
LGJ-25/4
钢芯铝绞
LGJ-35/6
钢芯铝绞
LGJ-50/8
钢芯铝绞
LGJ-50/30
钢芯铝绞
LGJ-70/10
钢芯铝绞
LGJ-70/40
结构
根数/直径n/mm）
铝
6/1.50
6/1.85
6/2.32
6/2.72
6/3.20
12/2.32
7/3.80
12/2.72
钢
1/1.50
1/1.85
1/2.32
1/2.72
1/3.20
7/2.32
1/3.80
7/2.72
计算截面积
mm2
铝
10.60
16.13
25.36
34.86
48.25
50.73
68.05
69.73
钢
1.77
2.69
4.23
5.81
8.01
29.59
11.34
40.67
总计
12.37
18.82
29.59
40.67
56.29
80.32
79.39
110.40
导体外径（mm）
铝
4.50
5.55
6.96
8.16
9.60
11.60
11.40
13.60
钢
1.50
1.85
2.32
2.72
3.20
6.96
3.80
8.16
计算重量（kg/km）
铝
29.2
44.3
69.7
95.8
132.5
140.6
187.0
193.3
钢
13.7
20.9
32.9
45.2
62.6
231.4
88.2
318
总计
42.9
65.2
102.6
141.0
195.1
372.0
275.2
511.3
20℃直流电阻（Ω/km）
2.706
1.779
1.131
0.8280
0.5946
0.5692
0.4217
0.4141
计算拉断力（N）
4120
6130
9290
12630
16870
42620
23390
58300
最终弹性系数（N/mm2）
79000
79000
79000
79000
79000
105000
79000
105000
线膨胀系数（1/℃）
19.1×10-6
19.1×10-6
19.1×10-6
19.1×10-6
19.1×10-6
18.5×10-6
19.1×10-6
18.3×10-6
圆铝线绞后抗拉强度不小于N/mm2）
183
176
168
160
157
168
152
160
镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
183
214
229
229
244
229
259
229
绞捻方向（最外层）
右
右
右
右
　　　右
右
右
右
交货长度不小于（m）
3000
3000
3000
3000
2000
3000
2000
2000
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
钢芯铝绞线技术参数表二
              型        号
   参      数
钢芯铝绞
LGJ-95/15
钢芯铝绞线
LGJ-95/20
钢芯铝绞线
LGJ-95/55
钢芯铝绞线
LGJ-120/7
钢芯铝绞线
LGJ-120/20
钢芯铝绞线
LGJ-120/25
钢芯铝绞线
LGJ-120/70
钢芯铝绞线
LGJ-150/8
结构
根数/直径（n/mm）
铝
26/2.15
7/4.16
12/3.20
18/2.90
26/2.38
7/4.72
12/3.60
18/3.20
钢
7/1.67
7/1.85
7/3.20
1/2.90
7/1.85
7/2.10
7/3.60
1/3.20
计算截面积
mm2
铝
94.39
95.14
96.51
118.89
115.67
122.48
122.15
144.76
钢
15.33
18.82
56.30
6.61
18.82
24.25
71.25
8.04
总计
109.72
113.96
152.81
125.50
134.49
146.73
193.40
152.80
导体外径（mm）
成品
13.61
13.87
16.00
14.50
15.07
15.74
18.00
16.00
钢芯
5.01
5.55
9.60
2.90
5.55
6.30
10.80
3.20
计算重量（kg/km）
铝
260.9
261.8
267.5
327.6
319.7
337.4
339.9
398.8
钢
119.9
147.1
440.2
51.4
147.1
189.2
555.7
62.6
总计
380.8
408.9
707.7
379.0
466.8
526.6
895.6
461.4
20℃直流电阻（Ω/km）
0.3058
0.03019
0.2992
0.2422
0.2496
0.2345
0.2364
0.1989
计算拉断力（N）
35000
37200
78110
27570
41000
47880
98370
32860
最终弹性系数（N/mm2）
76000
76000
105000
66000
76000
76000
105000
66000
线膨胀系数（1/℃）
18.9×10-6
18.5×10-6
18.3×10-6
21.2×10-6
18.9×10-6
18.3×10-6
18.3×10-6
21.2×10-6
圆铝线绞后抗拉强度不小于(N/mm2)
172
152
157
160
168
151
154
156
镀锌（锌铝合金镀层）钢绞线绞后
抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
198
214
244
244
214
214
259
244
最外层绞向
右
右
右
右
右
右

右
交货长度不小于（m）
2000
2000
2000
2000
2000
2000
2000
2000
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
钢芯铝绞线技术参数表三
              型        号
   参      数
钢芯铝绞线
LGJ-150/20
钢芯铝绞线
LGJ-150/25
钢芯铝绞线
LGJ-150/35
钢芯铝绞线
LGJ-185/10
钢芯铝绞线
LGJ-185/25
钢芯铝绞线
LGJ-185/30
钢芯铝绞线
LGJ-185/45
结构
根数/直径（n/mm）
铝
24/2.78
26/2.70
30/2.50
18/3.60
24/3.15
26/2.98
30/2.80
钢
7/1.85
7/2.10
7/2.50
1/3.60
7/2.10
7/2.32
7/2.80
计算截面积
mm2
铝
145.68
148.86
147.26
183.22
187.04
181.34
184.73
钢
18.82
24.25
34.36
10.18
24.25
29.59
43.10
总计
164.50
173.11
181.62
193.40
211.29
210.93
227.83
导体外径（mm）
成品
16.67
17.10
17.50
18.00
18.90
18.88
19.60
钢芯
5.55
6.30
7.50
3.60
6.30
6.96
8.4
计算重量（kg/km）
铝
402.6
411.8
408.2
504.8
516.9
501.2
512.0
钢
147.1
189.2
268.0
79.2
189.2
231.4
336.2
总计
549.4
601.0
676.2
584.0
706.10
732.6
848.2
20℃直流电阻（Ω/km）
0.1980
0.1939
0.1962
0.1572
0.1542
0.1592
0.1564
计算拉断力（N）
46630
54110
65020
40880
59420
64320
80190
最终弹性系数（N/mm2）
73000
76000
80000
66000
73000
76000
80000
线膨胀系数（1/℃）
19.6×10-6
18.9×10-6
17.8×10-6
21.2×10-6
19.6×10-6
18.9×10-6
17.8×10-6
圆铝线绞后抗拉强度不小于（N/mm2）
160
164
168
154
157
160
160
镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
214
214
229
259
214
229
244
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
2000
2000
2000
2000
2000
2000
2000
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
钢芯铝绞线技术参数表四
              型        号
   参      数
钢芯铝绞线
LGJ-210/10
钢芯铝绞线
LGJ-210/25
钢芯铝绞线
LGJ-210/35
钢芯铝绞线
LGJ-210/50
钢芯铝绞线
LGJ-240/30
钢芯铝绞线
LGJ-240/40
钢芯铝绞线
LGJ-240/55
结构
根数/直径（n/mm）
铝
18/3.80
24/3.33
26/3.22
30/2.98
24/3.60
26/3.42
30/3.20
钢
1/3.80
7/2.22
7/2.50
7/2.98
7/2.40
7/2.66
7/3.20
计算截面积
mm2
铝
204.14
209.02
211.73
209.24
244.29
238.85
241.27
钢
11.34
27.10
34.36
48.82
31.67
38.90
56.30
总计
215.48
236.12
246.09
258.06
275.96
277.75
297.57
导体外径（mm）
成品
19.00
19.98
20.38
20.86
21.60
21.66
22.40
钢芯
3.80
6.66
7.50
8.94
7.20
7.98
9.60
计算重量（kg/km）
铝
562.5
577.7
585.9
580.0
675.2
660.9
667.8
钢
88.2
211.4
268.0
380.8
247.0
303.4
440.2
总计
650.7
789.10
853.9
960.8
922.2
964.3
1108
20℃直流电阻（Ω/km）
0.1411
0.1380
0.1363
0.1381
0.1181
0.1209
0.1198
计算拉断力（N）
45140
65990
74250
90830
75620
83370
102100
最终弹性系数（N/mm2）
66000
73000
76000
80000
73000
76000
80000
线膨胀系数（1/℃）
21.2×10-6
19.6×10-6
18.9×10-6
17.8×10-6
19.6×10-6
18.9×10-6
17.8×10-6
圆铝线绞后抗拉强度不小于（N/mm2）
152
156
157
160
154
156
157
镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
259
214
229
259
229
229
244
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
2000
2000
2000
2000
2000
2000
2000
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
钢芯铝绞线技术参数表五
              型        号
   参      数
钢芯铝绞线
LGJ-300/15
钢芯铝绞线
LGJ-300/20
钢芯铝绞线
LGJ-300/25
钢芯铝绞线
LGJ-300/40
钢芯铝绞线
LGJ-300/50
钢芯铝绞线
LGJ-300/70
钢芯铝绞线
LGJ-400/20
结构
根数/直径（n/mm）
铝
42/3.00
45/2.93
48/2.85
24/3.99
26/3.83
30/3.60
42/3.51
钢
7/1.67
7/1.95
7/2.22
7/2.66
7/2.98
7/3.60
7/1.95
计算截面积
mm2
铝
296.88
303.42
306.21
300.09
299.54
305.36
406.40
钢
15.33
20.91
27.10
38.90
48.82
71.25
20.91
总计
312.21
324.33
333.31
338.99
348.36
376.61
427.31
导体外径（mm）
成品
23.01
23.43
23.76
23.94
24.26
25.20
26.91
钢芯
5.01
5.85
6.66
6.66
8.94
10.80
5.85
计算重量（kg/km）
铝
818.9
838.9
846.6
829.6
829.2
846.3
1122.9
钢
119.9
163.1
211.4
303.4
380.8
555.7
163.1
总计
938.8
1002
1058
1133
1210
1402
1286
20℃直流电阻（Ω/km）
0.09724
0.09520
0.09433
0.09614
0.09636
0.09463
0.07104
计算拉断力（N）
68060
75680
83410
92220
103400
128000
88850
最终弹性系数（N/mm2）
61000
63000
65000
73000
76000
80000
61000
线膨胀系数（1/℃）
21.4×10-6
20.9×10-6
20.5×10-6
19.6×10-6
18.9×10-6
17.8×10-6
21.4×10-6
圆铝线绞后抗拉强度不小于（N/mm2）
160
160
160
154
152
154
154
镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
198
214
214
229
244
259
214
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
2000
2000
2000
2000
2000
2000
1500
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
钢芯铝绞线技术参数表六
              型        号
   参      数
钢芯铝绞线
LGJ-400/25
钢芯铝绞线
LGJ-400/35
钢芯铝绞线
LGJ-400/50
钢芯铝绞线
LGJ-400/65
钢芯铝绞线
LGJ-400/95
钢芯铝绞线
LGJ-500/35
钢芯铝绞线
LGJ-500/45
结构
根数/直径（n/mm）
铝
45/3.33
48/3.22
54/3.07
26/4.42
30/4.15
45/3.75
48/3.60
钢
7/2.22
7/2.50
7/3.07
7/3.44
19/2.50
7/2.50
7/2.80
计算截面积
mm2
铝
391.91
390.88
399.73
398.94
407.75
497.01
488.58
钢
27.10
34.36
51.82
65.06
93.27
34.36
43.10
总计
419.01
425.24
451.55
464.00
501.02
531.37
531.68
导体外径（mm）
成品
26.64
26.82
27.63
23.00
29.14
30.00
30.00
钢芯
6.66
7.50
9.21
10.32
12.5
7.50
8.40
计算重量（kg/km）
铝
1083.6
1081
1106.8
1103.5
1132.5
1374
1351.8
钢
211.4
268.0
404.2
507.5
727.5
268.0
336.2
总计
1295
1349
1511
1611
1860
1642
1688
20℃直流电阻（Ω/km）
0.07370
0.07389
0.07232
0.07232
0.07087
0.05812
0.05912
计算拉断力（N）
95940
103900
123400
135200
171300
119500
128100
最终弹性系数（N/mm2）
63000
65000
69000
76000
78000
63000
65000
线膨胀系数（1/℃）
20.9×10-6
20.5×10-6
19.3×10-6
18.9×10-6
18.0×10-6
20.9×10-6
20.5×10-6
圆铝线绞后抗拉强度不小于（N/mm2）
156
157
157
151
152
154
154
镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
214
229
244
244
229
229
244
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
1500
1500
1500
1500
1500
1500
1500
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
钢芯铝绞线技术参数表七
              型        号
   参      数
钢芯铝绞线
LGJ-500/65
钢芯铝绞线
LGJ-630/45
钢芯铝绞线
LGJ-630/55
钢芯铝绞线
LGJ-630/80
钢芯铝绞线
LGJ-800/55
钢芯铝绞线
LGJ-800/70
钢芯铝绞线
LGJ-800/100
结构
根数/直径（n/mm）
铝
54/3.44
45/4.20
48/4.12
54/3.87
45/4.80
48/4.63
54/4.33
钢
7/3.44
7/2.80
7/3.20
19/2.32
7/3.20
7/3.60
19/2.60
计算截面积
mm2
铝
501.88
623.45
639.92
635.19
814.30
808.15
795.17
钢
65.06
43.10
56.30
80.32
56.30
71.25
100.88
总计
566.94
666.55
696.22
715.51
870.60
879.40
896.05
导体外径（mm）
成品
30.96
33.60
34.32
34.82
38.40
38.58
38.98
钢芯
10.32
8.40
9.60
6.96
9.60
10.80
7.80
计算重量（kg/km）
铝
1389.5
1723.8
1768.8
1761.5
2249.8
2235.3
2204.1
钢
507.5
336.2
440.2
626.5
440.2
555.7
786.9
总计
1897
2060
2209
2388
2690
2791
2991
20℃直流电阻（Ω/km）
0.05760
0.04633
0.04514
0.04551
0.03547
0.03574
0.03635
计算拉断力（N）
161000
148700
164400
192900
191500
207000
241100
最终弹性系数（N/mm2）
69000
63000
65000
67000
63000
65000
67000
线膨胀系数（1/℃）
19.3×10-6
20.9×10-6
20.5×10-6
19.4×10-6
20.9×10-6
20.5×10-6
19.4×10-6
圆铝线绞后抗拉强度不小于（N/mm2）
156
152
152
152
151
151
151
镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
244
244
244
229
244
259
229
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
1500
1200
1200
1200
1000
1000
1000
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
铝绞线技术参数表一
              型        号
   参      数
铝绞线
LＪ-25
铝绞线
LJ-35
铝绞线
LJ-50
铝绞线
LJ-70
铝绞线
LJ-95
铝绞线
LJ-120
铝绞线
LJ-150
铝绞线
LJ-185
结构
根数/直径（n/mm）
7/2.15
7/2.50
7/3.00
7/3.60
7/4.16
19/2.85
19/3.15
19/3.50
计算截面积
mm2
25.41
34.36
49.48
71.25
95.14
121.21
148.07
182.80
导体外径（mm）
6.45
7.50
9.00
10.80
12.48
14.25
15.75
17.50
计算重量（kg/km）
69.6
94.1
135.5
195.1
260.5
333.5
407.4
503.0
20℃直流电阻（Ω/km）
1.127
0.8332
0.5786
0.4018
0.3009
0.2373
0.1943
0.1574
计算拉断力（N）
4355
5760
7930
10950
14450
19420
23310
28440
最终弹性系数（N/mm2）
59000
59000
59000
59000
59000
56000
56000
56000
线膨胀系数（1/℃）
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
圆铝线绞后抗拉强度
不小于（N/mm2）
172
168
160
154
152
160
157
156
最外层绞向
右
右
右
右
右
右
右
右
交货长度不小于（m）
3000
2000
1500
1250
1000
1500
1250
1000
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83

铝绞线技术参数表二
              型        号
   参      数
铝绞线
LＪ-210
铝绞线
LJ-240
铝绞线
LJ-300
铝绞线
LJ-400
铝绞线
LJ-500
铝绞线
LJ-630
铝绞线
LJ-800
结构
根数/直径（n/mm）
19/3.75
19/4.00
37/3.20
37/3.70
37/4.16
61/3.63
61/4.10
计算截面积
mm2
209.85
238.76
297.57
397.83
502.90
631.30
805.36
导体外径（mm）
18.75
20.00
22.40
25.90
29.12
32.67
36.90
计算重量（kg/km）
577.4
656.9
820.4
1097
1387
1744
2225
20℃直流电阻（Ω/km）
0.1371
0.1205
0.09689
0.07247
0.05733
0.04577
0.03588
计算拉断力（N）
32260
36260
46850
61150
76370
91940
115900
最终弹性系数（N/mm2）
56000
56000
56000
56000
56000
54000
54000
线膨胀系数（1/℃）
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
23.0×10-6
圆铝线绞后抗拉强度
不小于（N/mm2）
154
152
157
154
152
154
152
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
1000
1000
1000
1000
1000
800
800
适用标准
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179-83
GB1179

钢芯铝绞线LGJ-70
[供应信息]

公 司 名： 陕西秦力电线电缆厂
公司地址： 西安市朱宏路68号
联 系 人： 董江虎
发布日期： 2011-10-16
有 效 期： 2012-10-15

详细说明
品牌 秦力  型号 LGJ
芯数 7~55 电线最大外径 4.5~34.32（mm）
标称截面 10~630（mm2） 用途 该产品适用于架空输电线路。
线芯材质 镀锌钢丝  产品认证 CCC
电压等级 中、低压电力电缆（35千伏及以下） 绝缘材料 无绝缘
1：产品介绍：     该产品适用于架空输电线路。钢芯铝绞线，钢芯有较高的机械强度，铝有较高的导电率(电阻系数较小)，和较小的比重。钢芯铝绞线综合了这些优点，适用于大功率，高电压，远距离的电力传输；而钢绞线只是机械强度高，不适用于电力传输。
2：执行标准：
     产品执行标准：GB1179-83 铝绞线及钢芯铝绞线.
 钢芯铝绞线的型号为：
       LGJ(GB/T1179-83)
       JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A(GB/T1179-1999)
4：生产范围
      钢芯铝绞线的生产范围为：10-630mm2
