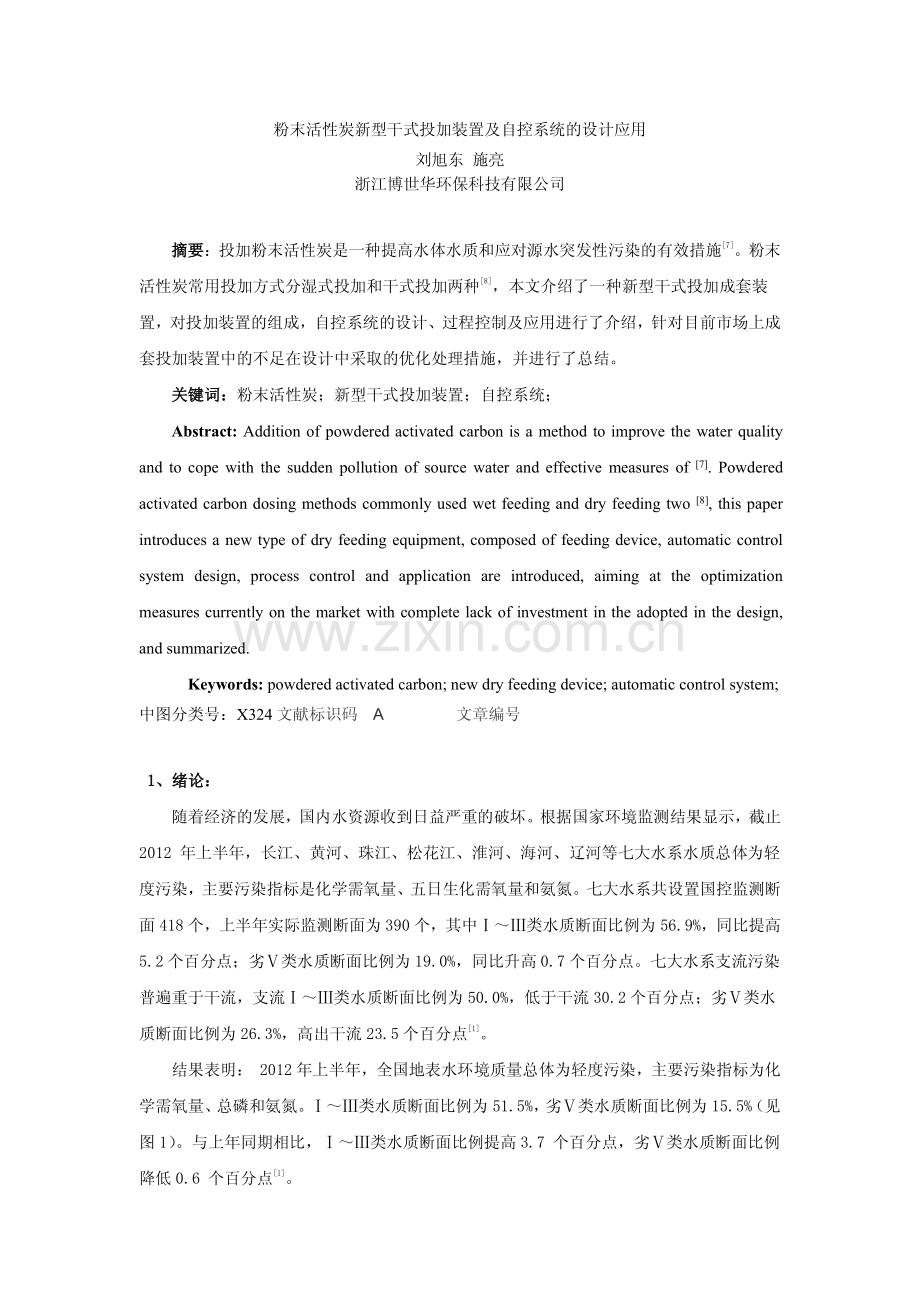

粉末活性炭新型干式投加装置及自控系统的设计应用刘旭东 施亮浙江博世华环保科技有限公司摘要摘要：投加粉末活性炭是一种提高水体水质和应对源水突发性污染的有效措施7。粉末活性炭常用投加方式分湿式投加和干式投加两种8，本文介绍了一种新型干式投加成套装置，对投加装置的组成，自控系统的设计、过程控制及应用进行了介绍，针对目前市场上成套投加装置中的不足在设计中采取的优化处理措施，并进行了总结。关键词：关键词：粉末活性炭；新型干式投加装置；自控系统；Abstract:Addition of powdered activated carbon is a method to improve the water qualityand to cope with the sudden pollution of source water and effective measures of7.Powderedactivated carbon dosing methods commonly used wet feeding and dry feeding two8,this paperintroduces a new type of dry feeding equipment,composed of feeding device,automatic controlsystem design,process control and application are introduced,aiming at the optimizationmeasures currently on the market with complete lack of investment in the adopted in the design,and summarized.Keywords:powdered activated carbon;new dry feeding device;automatic control system;中图分类号：X324 文献标识码A文章编号1 1、绪论：、绪论：随着经济的发展，国内水资源收到日益严重的破坏。根据国家环境监测结果显示，截止2012 年上半年，长江、黄河、珠江、松花江、淮河、海河、辽河等七大水系水质总体为轻度污染，主要污染指标是化学需氧量、五日生化需氧量和氨氮。七大水系共设置国控监测断面 418 个，上半年实际监测断面为 390 个，其中类水质断面比例为 56.9%，同比提高5.2 个百分点；劣类水质断面比例为 19.0%，同比升高 0.7 个百分点。七大水系支流污染普遍重于干流，支流类水质断面比例为 50.0%，低于干流 30.2 个百分点；劣类水质断面比例为 26.3%，高出干流 23.5 个百分点1。结果表明：2012 年上半年，全国地表水环境质量总体为轻度污染，主要污染指标为化学需氧量、总磷和氨氮。类水质断面比例为 51.5%，劣类水质断面比例为 15.5%（见图 1）。与上年同期相比，类水质断面比例提高 3.7 个百分点，劣类水质断面比例降低 0.6 个百分点1。随着人们的经济和文化生活水平越高，每人每日的用水量往往也越大。水在保持个人卫生、改善生活条件和促进人体健康方面，有着重要意义2。关注城市水源地的特殊易损性及突发性污染的威胁，保证安全可靠的生活用水，使人们的日常生活保持较高的卫生水平，是目前我国面临的一个长期重要的需要解决的一个问题10。根据目前国内在源水处理及水污染应急处理过程中，都大量应用活性炭，可见，活性炭作为一种水处理药剂，对水中污染物具有很强的吸附能力，常应用于应用水源受到污染的应急处理5,9。然而，国内水资源环境遭破坏严重，社会各界对饮用水水质要求越来越严，的背景下，其使用量日益频繁，有些地区甚至已成为一种常规水处理药剂3。为此，本论文结合实际工程应用，粉末活性炭新型干式投加装置及自控系统设计应用进行深入论述。2 2、粉末活性炭投加方式介绍、粉末活性炭投加方式介绍2.1 粉末活性炭粉末活性炭 英文名称：Powdered Activated Carbon（简称 PAC）外观为暗黑色，具有良好的吸附性能，化学稳定性好，可耐强酸强碱，能经受水浸、高温。比表面积高达 10001500平方米/克，属于多孔性的疏水性吸附剂。粉末活性炭对水中溶解的有机物如：三卤甲烷及前体物质、四氯化碳、苯类、酚类化学物有较强的吸附能力；对色度、异臭、异味、亚甲基蓝表面活性物质、除草剂、杀虫剂、农药、合成洗涤剂、合成染料、胺类化学物等也用较好的去除效果6,11；2.2 粉末活性炭分类及用途粉末活性炭的品种根据制造原材料不同很多，有：木材、椰壳、果壳、煤、焦碳、骨、石油残渣等。在水处理行业中主要使用的炭种有：木质、椰壳、煤质炭。由于不同的炭种活化工艺不同，造成活性炭的元素组成和表面非结晶部位及各种官能团的分布有所不同，这都直接影响到活性炭的吸附性能和不同有机物表面扩散速度。因此，粉末活性炭在给水处理中有一定的最优适用范围。粉状活性炭吸附速度极快，具有絮凝效应和助滤效应12。使用单位的建设投资少，运转费用低，因而在自来水厂、污水处理厂倍受青睐。在食品、医药、脱色、结晶、过滤、物质提纯等领域具有广泛用途。2.3 湿式投加方式将粉末活性炭倒入混合池，采用搅拌机进行快速混合，配成乳液，通过计量泵等设备将混有活性炭的乳液加入到原水中的一种投加方式4，8。湿式投加是目前国内所采用主要的投加方式之一，具有一定的设计基础。缺点是需要设计较大的配水池，设备配备庞大、占地广、不能做到连续、准确投加，且操作过程易造成严重的环境污染4。2.4 干式投加方式通过真空输送机将粉末活性炭送入贮料仓、利用水射器喷射出的高速水流，将投加机螺杆输送机送出的粉末活性炭投入原水中的一种投加方式3。特点是设备简单、使用方便、工作可靠，活性炭的给料量可以精确控制，且驱动功率，设备占地面积小。但目前国内该类产品仍存在一定缺陷，在仓贮及粉料输送过程中的堵塞问题没有很好解决，需要改进提高。3 3、粉末活性炭新型干式投加装置、粉末活性炭新型干式投加装置基于以上投加装置的优劣及存在的问题，根据目前市场应用需求，开发了粉末活性炭新型干式投加装置，并开发了专用控制系统。3.1 粉末活性炭新型干式投加装置组成粉末活性炭新型干式投加装置主要有一下几部分组成：自动上料系统，新型仓贮系统，投加螺杆输送系统，自控系统。3.2 自动上料系统又称真空输送系统，是一种借助于真空吸力来传送颗粒和粉末状物料的无尘密闭管道输送设备，利用真空与环境空间的气压差，形成管道内气体流动，带动粉状物料运动，从而完成粉体的输送。采用目前国内应用较为成熟的产品。3.3 新型仓贮系统包括粉料存储仓和中间料仓两部分。是通过研究和吸收国外先进技术，开发的新产品，对存储粉料如石灰、粉末活性炭、炭酸钠等具有机械破拱，出料顺畅，精度高的特点。机械破拱：通过破拱轴的柔韧刮片对料仓里拱桥刚开始形成时便进行即时有效的破碎。当料仓料满时，柔韧刮片会以破拱轴为轴心收卷起来，而当一旦拱桥开始形成，相应拱桥位置的刮片因受到粉料的压力减少、甚至遇到空位，即会自动逐步弹直从而破碎拱桥。定量出料：在料仓底部对粉料堆积密度进行控制。破拱轴的持续旋转带动粉料流向料仓出口，堆积密度变得更为平均和稳定，料仓底部粉料受到压缩与上部的粉料产生隔离作用，因此无论料仓内所受压力大小（满仓、半仓），出口部分的粉料堆积密度的稳定性保证了定量出料的准确性。3.4 投加螺杆输送系统包括螺杆输送机和卸料斗，通过控制螺杆输送机转速，间接控制粉料均匀输送，结合中间料仓的定量出料功能，使出料的准确性有了双重保证。贮料仓真空上料机中间料仓螺旋输送机压力水水射器水输送管路粉末活性炭干式自动投加成套装置示意图4 4、自控系统、自控系统粉末活性炭自动投加控制系统是以触摸屏作为 HMI 人机交互界面，PLC 为控制核心，通过 IO 模块接收和判断变量信号：如进水水质参数，粉料仓、中间仓的料位计信号、螺杆输送机前端卸料处的差压计信号，针对不同的进水水质，由运行管理人员通过 HMI 人机界面选择不同的运行模型，利用已经预先建立好的数学模型，通过自动调节螺杆输送机转速，控制给料量的大小。实现投加系统物料判断、自动上料过程和活性炭粉末智能输送过程。自动化控制过程具体如下：（1）运行模型的选择本控制系统采用了模糊控制理念，通过控制软件，针对不同水质建立了不同的运行模型。工作人员可以根据实时检测水质（如：COD）情况，通过 HMI 触摸屏人机界面选择不同的运行模型，和参数设定。（2）自动上料首先通过地面料仓料位计判断有料，然后判断贮料仓料位信号，当贮料仓低料位信号到时，自动启动真空上料机，将活性炭粉末自动输送到贮料仓，待高料位信号报警时，自动停止真空上料机。（3）料仓自动卸料系统通过引入流量信号，自动判断系统启停控制。贮料仓和中间仓均设有高低料位，在下层螺杆输送机开启，贮料仓低料位不到的情况下，当中间仓低料位信号报警时，贮料仓闸板门自动打开，破拱装置自动启动，待中间仓高料位报警时，贮料仓闸板门自动关闭。破拱装置继续运行。中间仓中的活性炭粉末通过与破拱装置同步运行的分料器，被均匀分配并送入螺杆输送机。（4）螺杆输送机智能输送螺杆输送系统在前端卸料斗处安装有料位检测仪，系统启动后，首先启动水射器，判断卸料斗有无余料卡堵，若有卡堵显现，则在 HMI 触摸屏上会进行故障报警，螺杆输送系统不会自动启动，如果无卡堵现象，则螺杆输送机自动启动，同时分料器和破拱装置启动，系统进入正常运行状态。在运行中，如果检测到螺杆输送系统有卡堵，则系统自动开启吹通脉冲电磁阀，通过压缩空气进行疏通。5 5、结论、结论粉末活性炭新型干式投加装置及控制系统在江苏某自来水厂经过近一年的实际投产应用，在技术的可行性和可靠性方面进行了很好的检验和验证，得到了很多宝贵的经验，证明该项成套产品各项指标符合设计要求，新型仓贮系统达到了粉末活性炭的防结块仓贮功能，分料器具有均匀定量给料能力，螺杆输送机输送系统能够自动无堵塞正常运行，且转速可自动调整。自控系统软件模型设计合理，具有可田操作性强的特点，HMI 界面简单直观，报警及控制功能比较完善，为今后产品的更新升级打下了很好的基础。改产品的成功开发与应用，为今后推广市场奠定了坚实的基础。6 6、技术总结、技术总结本产品在设计开发及应用的过程中解决了以下问题：（1）采用阻旋式料位开关，在上下料斗的上下位各安装一套；有效解决了物料存放量难判断问题（活性炭存放在料仓中，很难用常规的仪器、仪表准确测出物料存放量）。（2）新型仓贮系统，具有破拱机构，采用了柔性材料制作刀片；有效解决了由于活性炭存放时间长容易受潮导致结块，使用时料斗内活性炭不能自由流动，无法正常投加；国内产品几乎没有理想解决方法，均采用外置震动机构，但效果差的问题。（3）自主设计加工的螺旋输送机输送管直径合理，输送精确度高，协同分料器一起，有效解决了普通螺杆输送机对活性炭添加精确不够，影响水质改变，达不到目的的问题。（4）螺杆输送机前端卸料斗设置采用特殊反应电器元件电容式接近开关，其原理：一旦出现结块，电容开关动作，将信号送入 PLC，进行自动报警，同时系统按照预先编写好的程序分部停机，进行人工处理。处理完成后，再恢复生产。该技术措施可以使物料堵塞故障频率降到最低。6 6、参考文献表、参考文献表1 环境保护部.2012 年上半年重点流域水环境质量状况R.北京：环境保护部，20122 李勇.饮用水水质与人体健康J.化学教育，2012 年第 1 页3 胡侃.粉末活性炭干式投加装置自动控制系统研究D.上海交通大学硕士论文，20094 白玉华，王南威，刘百仓.粉末活性炭投加系统应用于给水厂的设计J.给水排水，2010,36（1）：41-435 周琦，陈卫，陶辉.粉末活性炭回流技术去除原水中氨氮的研究J.给水排水，2011,37（2）：27-316 籍继花.粉末活性炭应用于突发性水污染处理的探讨J.山西建筑，2011,37（34）：118-1197 陈有军,周大农刘永康.给水预处理技术的研究与应用J.给水排水，2011,37（2）：22-268 王建平,黄长均.粉末活性炭吸附技术在水厂的应用J.给水排水，2006,22（10）：17-209 周克梅,李维,陈志平.投加粉末活性炭处理长江南京段微污染原水研究J.中国给水排水，2007,23（3）：106-10810 张勇，徐启新，杨凯.城市水源地突发性水污染事件研究述评J.环境污染治理技术与设备，2006，7（12）1-411 蒋晓凤，朱斌，盛梅.有机污染水源水的粉末活性炭处理技术研究J.工业水处理，2009，29（4）74-9212 俞蕴芳，顾俊.高锰酸钾-粉末活性炭处理水厂源水的试验研究j.中国资源综合利用，2011,29（4）31-34粉末活性炭新型干式投加装置及自控系统的设计应用粉末活性炭新型干式投加装置及自控系统的设计应用作者：刘旭东，施亮作者单位：浙江博世华环保科技有限公司刊名：城市建设理论研究（电子版）英文刊名：ChengShi Jianshe LiLun Yan Jiu 年，卷(期)：2013(18)本文链接：http:/
