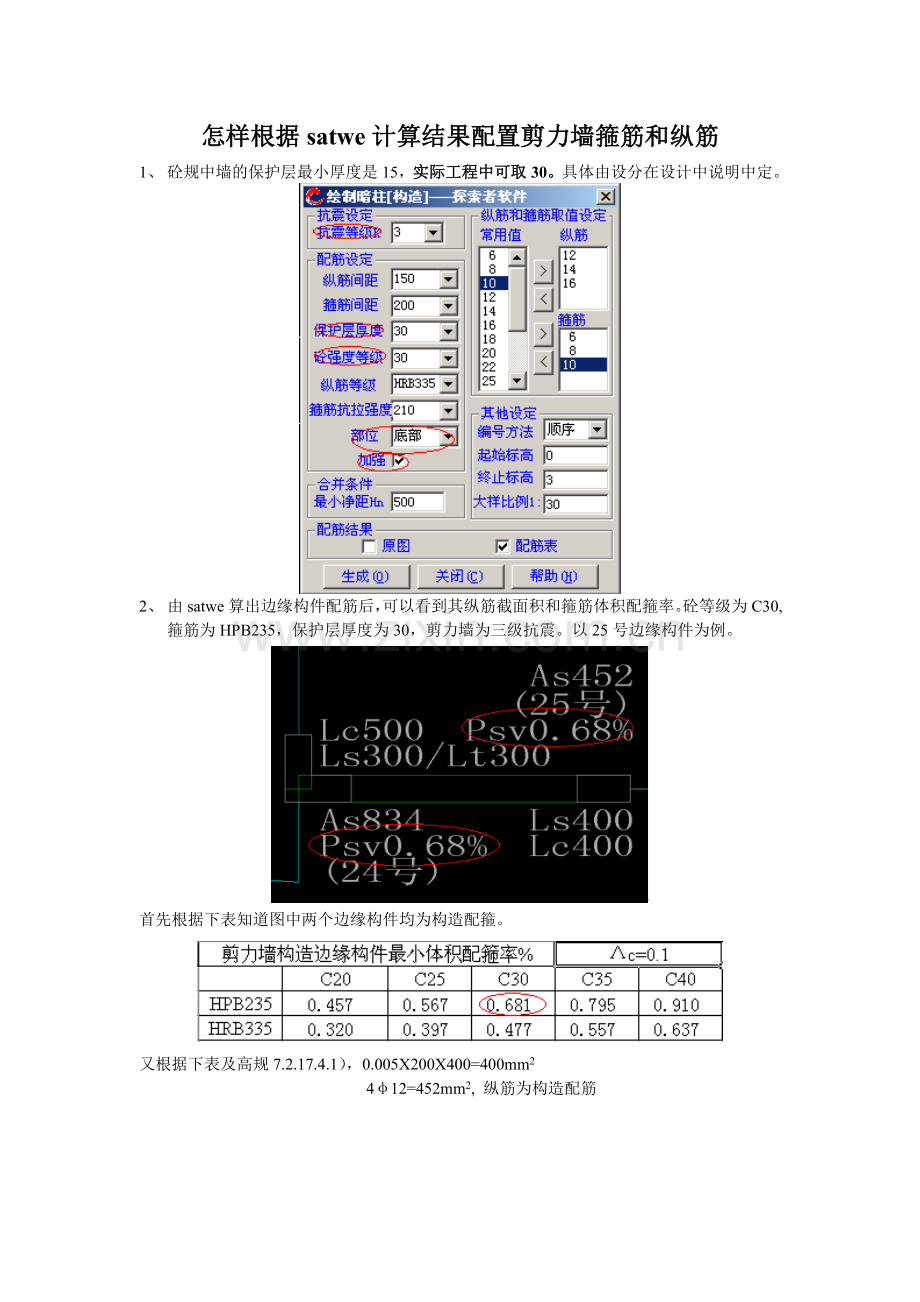

怎样根据satwe计算结果配置剪力墙箍筋和纵筋
1、 砼规中墙的保护层最小厚度是15，实际工程中可取30。具体由设分在设计中说明中定。

2、 由satwe算出边缘构件配筋后，可以看到其纵筋截面积和箍筋体积配箍率。砼等级为C30,箍筋为HPB235，保护层厚度为30，剪力墙为三级抗震。以25号边缘构件为例。

首先根据下表知道图中两个边缘构件均为构造配箍。

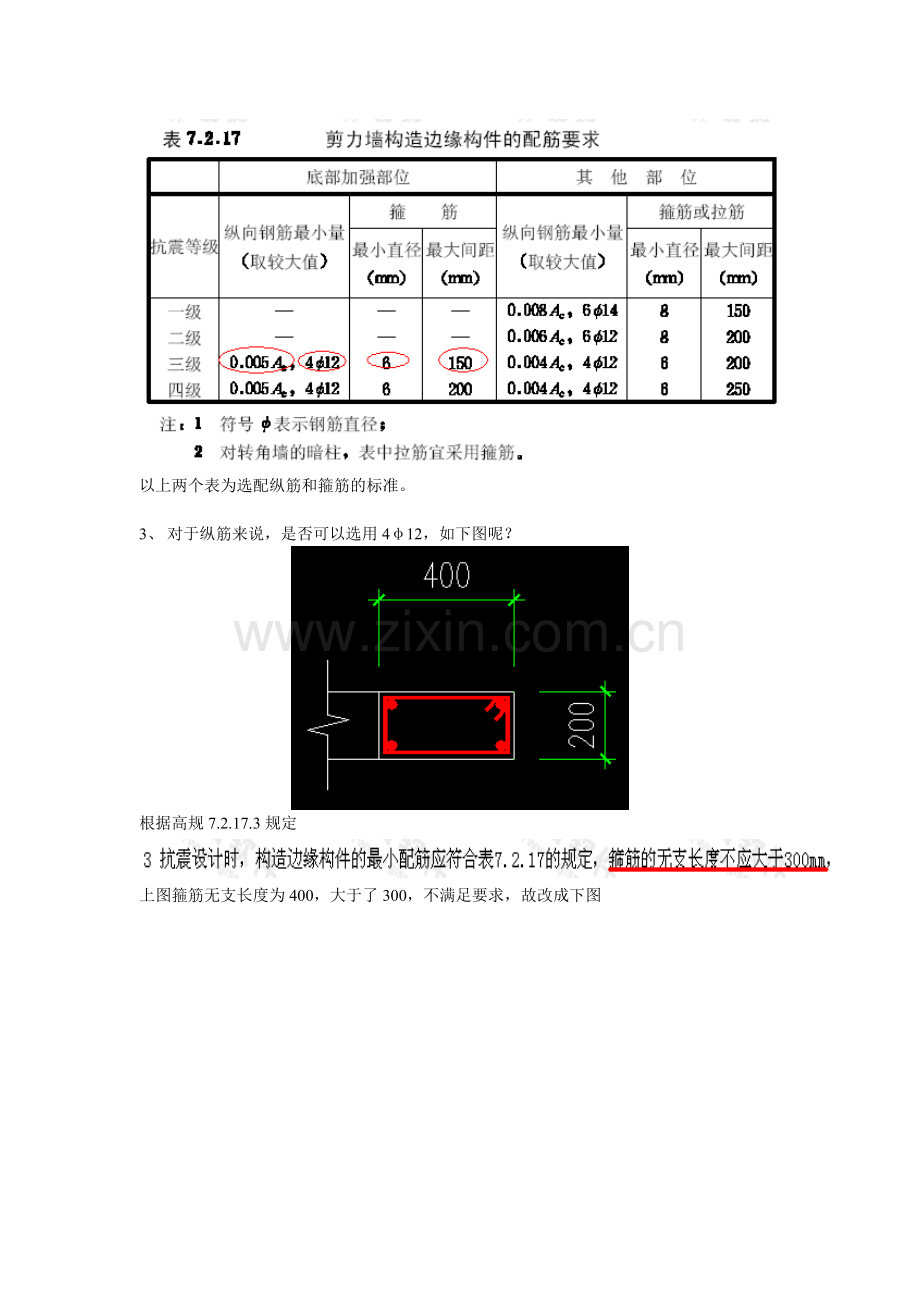

又根据下表及高规7.2.17.4.1），0.005X200X400=400mm2
4φ12=452mm2, 纵筋为构造配筋

以上两个表为选配纵筋和箍筋的标准。

3、 对于纵筋来说，是否可以选用4φ12，如下图呢？

根据高规7.2.17.3规定

上图箍筋无支长度为400，大于了300，不满足要求，故改成下图

即6φ12。
在TZS软件的剪力墙2006工具中所指的“分布筋”实际上是指边缘构件的受力筋。下图选定了纵筋（分布筋）的直径和间距后，程序自动计算出纵筋配筋率为0.85%。

对照中南标03ZG003第56页6φ12，可看到纵筋最少配筋和配筋率与TSZ所选是一致的。

4、 对于箍筋来说，高规表7.2.17表明箍筋最小直径为6，最小间距为150。把梁数据填入下图TSZ，可见体积配箍率为0.28%<0.681%,

再次选择“快捷生成”，框选原来的边缘构件。

故改为φ8@100后即满足要求，见下图

5、 因此直接查中南标03ZG003，或用TSZ成图均可。但标准是唯一的。
6、 可见有些构造要求配筋是“双控”的。即要满足最小配筋率，同时又要满足最小直径，间距的要求。满足其中一个要求，另一个不一定满足。
7、 另外，用TSZ成图后，把光标放在剪力墙边缘构件的钢筋上，可实时显示纵筋配筋率和箍筋配筋率。方便检查。
