压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表.doc

资源描述

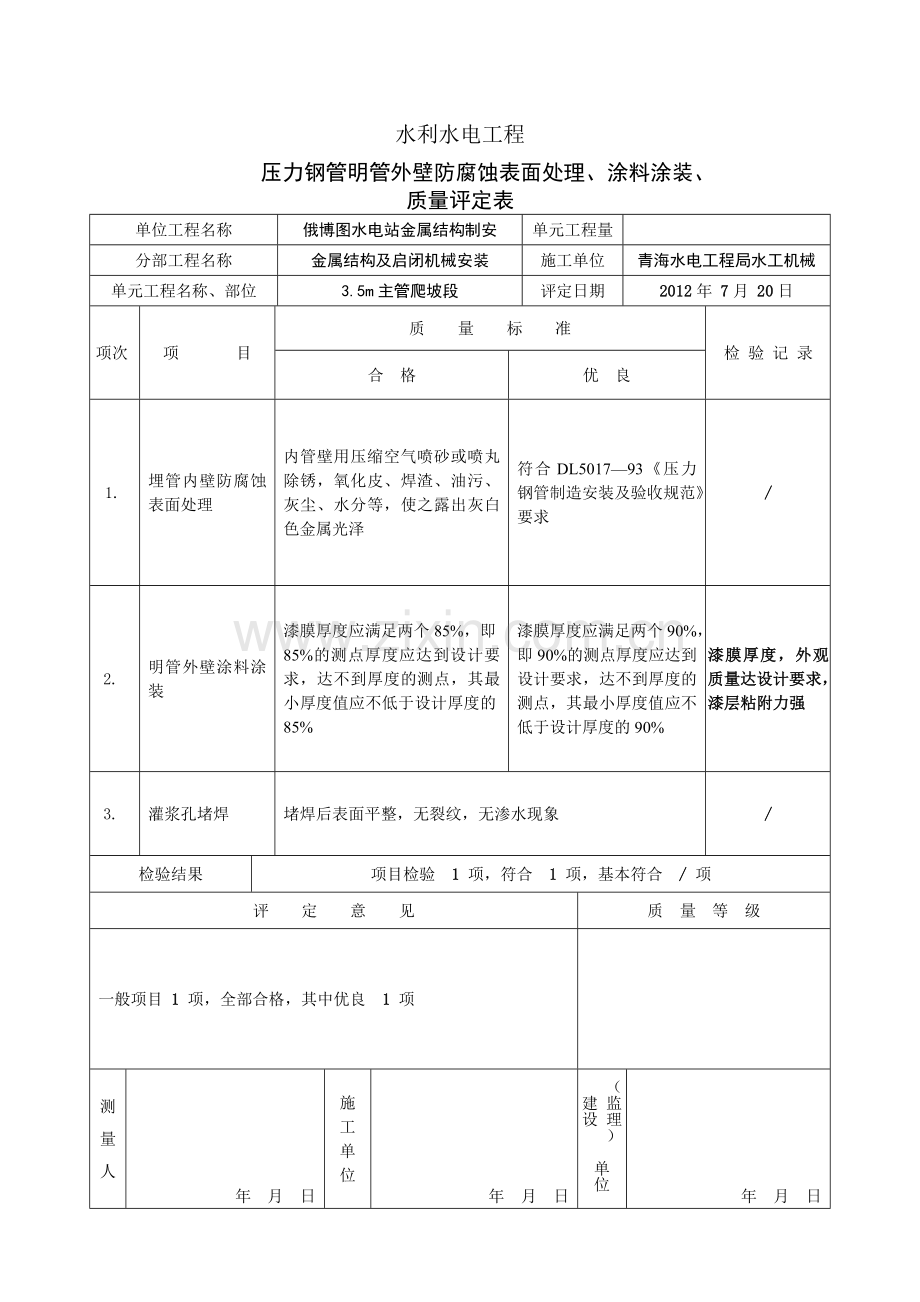

水利水电工程压力钢管明管外壁防腐蚀表面处理、涂料涂装、质量评定表单位工程名称俄博图水电站金属结构制安单元工程量分部工程名称金属结构及启闭机械安装施工单位青海水电工程局水工机械单元工程名称、部位 3.5m主管爬坡段评定日期 2012年 7月 20日项次项目质量标准检验记录合格优良 1. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 / 2. 明管外壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 漆膜厚度，外观质量达设计要求，漆层粘附力强 3. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象 / 检验结果项目检验 1 项，符合 1 项，基本符合 / 项评定意见质量等级一般项目 1 项，全部合格，其中优良 1 项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称混凝土闸坝单元工程量分部工程名称金属结构及启闭机械安装施工单位青海水电工程局二分局单元工程名称、部位 4#泄洪闸检修门埋件评定日期 2006年 12 月 13 日项次项目质量标准检验记录合格优良 4. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 / 5. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 漆膜厚度，外观质量达设计要求，漆层粘附力强 6. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象 / 检验结果项目检验 1 项，符合 1 项，基本符合 / 项评定意见质量等级一般项目 1 项，全部合格，其中优良 1 项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称混凝土闸坝单元工程量分部工程名称金属结构及启闭机械安装施工单位青海水电工程局二分局单元工程名称、部位 5#泄洪闸工作门埋件评定日期 2006年 12 月 13 日项次项目质量标准检验记录合格优良 7. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 / 8. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 漆膜厚度，外观质量达设计要求，漆层粘附力强 9. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象 / 检验结果项目检验 1项，符合 1 项，基本符合 / 项评定意见质量等级一般项目 1 项，全部合格，其中优良 1 项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称混凝土闸坝单元工程量分部工程名称金属结构及启闭机械安装施工单位青海水电工程局二分局单元工程名称、部位 4#泄洪闸工作门埋件评定日期 2006年 12 月 13 日项次项目质量标准检验记录合格优良 10. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 / 11. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 漆膜厚度，外观质量达设计要求，漆层粘附力强 12. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象 / 检验结果项目检验 1 项，符合项，基本符合 1 项评定意见质量等级一般项目 1 项，全部合格，其中优良 1 项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程平面闸门门体焊缝对口错位质量评定表单位工程名称混凝土闸坝单元工程量分部工程名称金属结构及启闭机安装施工单位青海省水利水电工程局有限责任公司二分局单元工程名称、部位 1#泄洪闸工作门门体安装评定日期 2007年 12 月 5日项次项目质量标准实测值（mm）合格数（点）合格率（%）合格优良 1 △纵缝对口错位小于或等于板厚的10%，且不大于2；当板厚小于或等于10时为1 小于或等于板厚的5%，且不大于2；当板厚小于或等于20时为1 1.0—1.6．共测20点 20 100 2 △环缝对口错位小于或等于板厚的15%，且不大于3；当板厚小于或等于10时为1.5 小于或等于板厚的10%，且不大于2；当板厚小于或等于15时为1.5 / / / 检验结果主要项目检验共测20点，合格20点，合格率100%。评定意见质量等级一般项目0项，全部合格，其中优良0项合格测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 13. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 14. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 15. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 16. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 17. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 18. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 19. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 20. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 21. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 22. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 23. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 24. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 25. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 26. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 27. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 28. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 29. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 30. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 31. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 32. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 33. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次项目质量标准检验记录合格优良 34. 埋管内壁防腐蚀表面处理内管壁用压缩空气喷砂或喷丸除锈，氧化皮、焊渣、油污、灰尘、水分等，使之露出灰白色金属光泽符合DL5017—93《压力钢管制造安装及验收规范》要求 35. 埋管内壁涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的85% 漆膜厚度应满足两个90%，即90%的测点厚度应达到设计要求，达不到厚度的测点，其最小厚度值应不低于设计厚度的90% 36. 灌浆孔堵焊堵焊后表面平整，无裂纹，无渗水现象检验结果项目检验项，符合项，基本符合项评定意见质量等级一般项目项，全部合格，其中优良项测量人年月日施工单位年月日（监理）建设年月日单位
