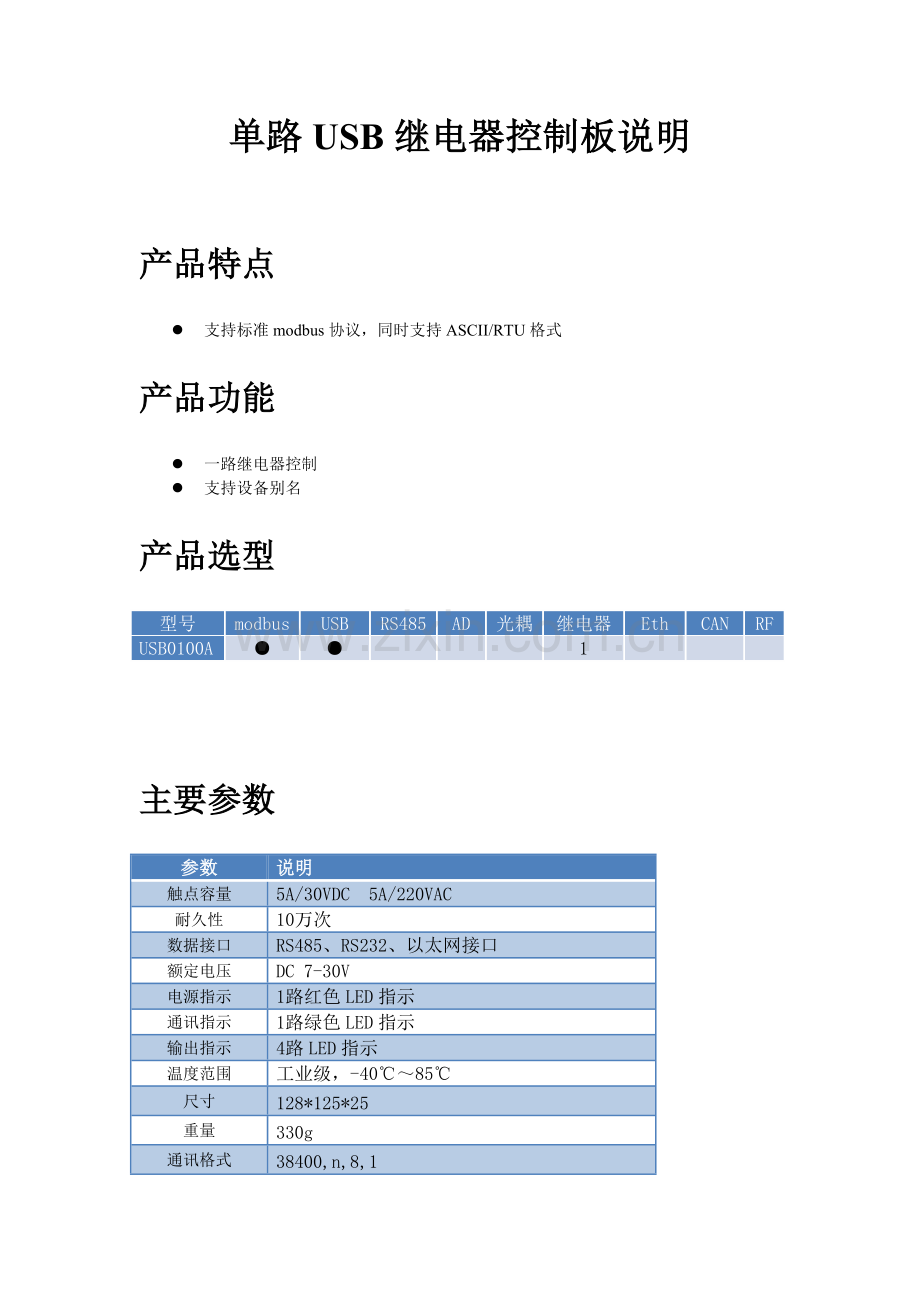

单路USB继电器控制板说明

产品特点
l 支持标准modbus协议，同时支持ASCII/RTU格式
产品功能
l 一路继电器控制
l 支持设备别名
产品选型
型号
modbus
USB
RS485
AD
光耦
继电器
Eth
CAN
RF
USB0100A
●
●

1

主要参数
参数
说明
触点容量
5A/30VDC 5A/220VAC
耐久性
10万次
数据接口
RS485、RS232、以太网接口
额定电压
DC 7-30V
电源指示
1路红色LED指示
通讯指示
1路绿色LED指示
输出指示
4路LED指示
温度范围
工业级，-40℃～85℃
尺寸
128*125*25
重量
330g
通讯格式
38400,n,8,1
软件支持
配套配置软件、控制软件；
支持各家组态软件；
支持Labviewd等

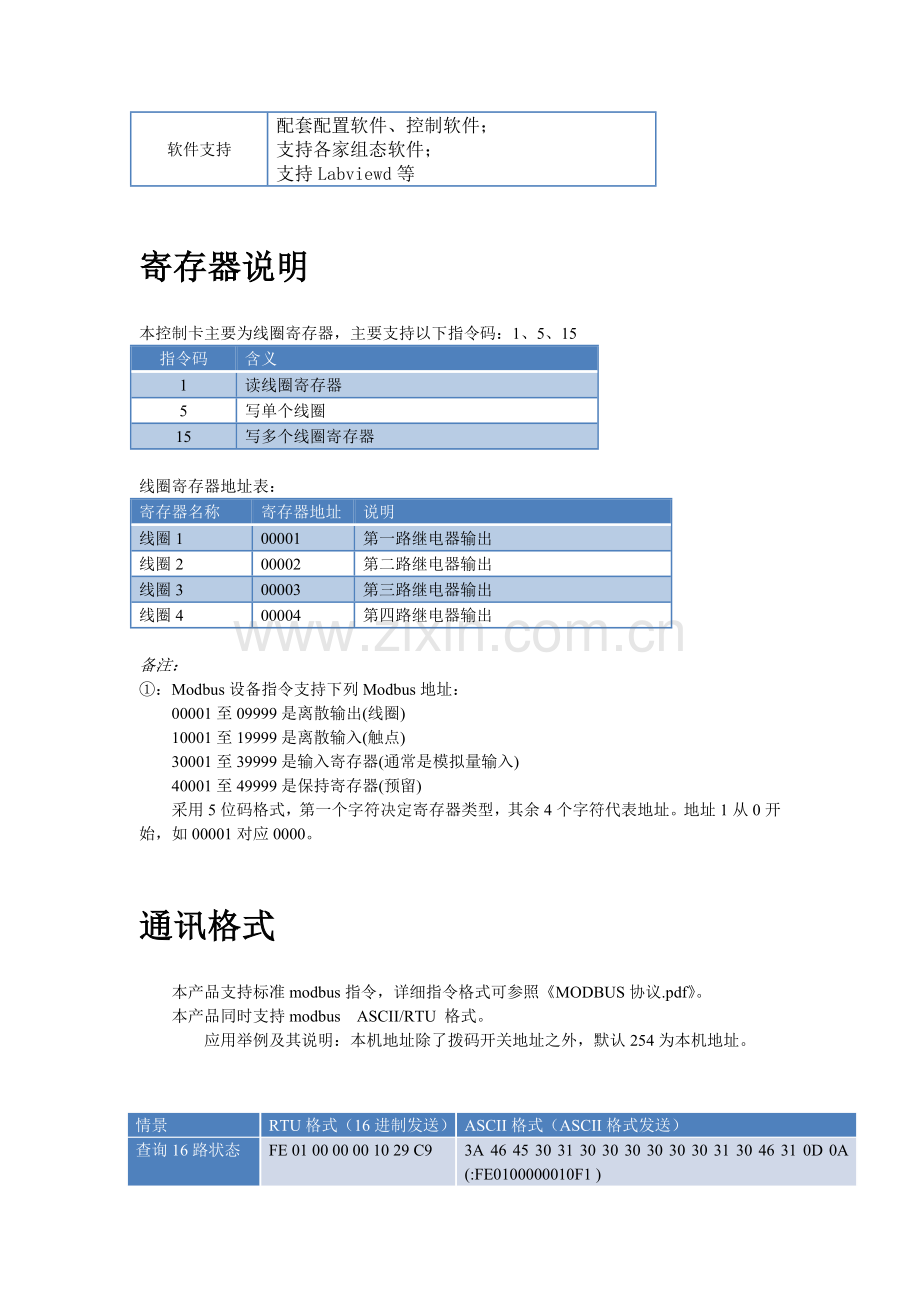

寄存器说明
本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15
指令码
含义
1
读线圈寄存器
5
写单个线圈
15
写多个线圈寄存器

线圈寄存器地址表：
寄存器名称
寄存器地址
说明
线圈1
00001
第一路继电器输出
线圈2
00002
第二路继电器输出
线圈3
00003
第三路继电器输出
线圈4
00004
第四路继电器输出

备注：
①：Modbus设备指令支持下列Modbus地址：
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(预留)
采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

通讯格式
本产品支持标准modbus指令，详细指令格式可参照《MODBUS协议.pdf》。
本产品同时支持modbus ASCII/RTU 格式。
应用举例及其说明：本机地址除了拨码开关地址之外，默认254为本机地址。

情景
RTU格式（16进制发送）
ASCII格式（ASCII格式发送）
查询16路状态
FE 01 00 00 00 10 29 C9
3A 46 45 30 31 30 30 30 30 30 30 31 30 46 31 0D 0A (:FE0100000010F1 )
查询返回信息
FE 01 02 00 00 AD E8

3A 46 45 30 31 30 32 30 30 30 30 46 46 0D 0A (:FE01020000FF)
控制第一路开
FE 05 00 00 FF 00 98 35

3A 46 45 30 35 30 30 30 30 46 46 30 30 46 45 0D 0A（:FE050000FF00FE）
控制返回信息
:FE 05 00 00 FF 00 98 35

3A 46 45 30 35 30 30 30 30 46 46 30 30 46 45 0D 0A（:FE050000FF00FE）
控制第一路关
FE 05 00 00 00 00 D9 C5

3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A
（:FE0500000000FD）
控制返回信息
FE 05 00 00 00 00 D9 C5

3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A（:FE0500000000FD）
控制第二路开
FE 05 00 01 FF 00 C9 F5
3A 46 45 30 35 30 30 30 31 46 46 30 30 46 44 0D 0A

控制第二路关
FE 05 00 01 00 00 88 05
3A 46 45 30 35 30 30 30 31 30 30 30 30 46 43 0D 0A
控制第三路开
FE 05 00 02 FF 00 39 F5
3A 46 45 30 35 30 30 30 32 46 46 30 30 46 43 0D 0A
控制第三路关
FE 05 00 02 00 00 78 05
3A 46 45 30 35 30 30 30 32 30 30 30 30 46 42 0D 0A
控制第四路开
FE 05 00 03 FF 00 68 35
3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
控制第四路关
FE 05 00 03 00 00 29 C5
3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
控制第五路开
FE 05 00 04 FF 00 D9 F4
3A 46 45 30 35 30 30 30 34 46 46 30 30 46 41 0D 0A
控制第五路关
FE 05 00 04 00 00 98 04
3A 46 45 30 35 30 30 30 34 30 30 30 30 46 39 0D 0A
控制第六路开
FE 05 00 05 FF 00 88 34
3A 46 45 30 35 30 30 30 35 46 46 30 30 46 39 0D 0A
控制第六路关
FE 05 00 05 00 00 C9 C4
3A 46 45 30 35 30 30 30 35 30 30 30 30 46 38 0D 0A
控制第七路开
FE 05 00 06 FF 00 78 34
3A 46 45 30 35 30 30 30 36 46 46 30 30 46 38 0D 0A
控制第七路关
FE 05 00 06 00 00 39 C4
3A 46 45 30 35 30 30 30 36 30 30 30 30 46 37 0D 0A
控制第八路开
FE 05 00 07 FF 00 29 F4
3A 46 45 30 35 30 30 30 37 46 46 30 30 46 37 0D 0A
控制第八路关
FE 05 00 07 00 00 68 04
3A 46 45 30 35 30 30 30 37 30 30 30 30 46 36 0D 0A
控制第九路开
FE 05 00 08 FF 00 19 F7
3A 46 45 30 35 30 30 30 38 46 46 30 30 46 36 0D 0A
控制第九路关
FE 05 00 08 00 00 58 07
3A 46 45 30 35 30 30 30 38 30 30 30 30 46 35 0D 0A
控制第十路开
FE 05 00 09 FF 00 48 37
3A 46 45 30 35 30 30 30 39 46 46 30 30 46 35 0D 0A
控制第十路关
FE 05 00 09 00 00 09 C7
3A 46 45 30 35 30 30 30 39 30 30 30 30 46 34 0D 0A
控制第十一路开
FE 05 00 0A FF 00 B8 37
3A 46 45 30 35 30 30 30 41 46 46 30 30 46 34 0D 0A
控制第十一路关
FE 05 00 0A 00 00 F9 C7
3A 46 45 30 35 30 30 30 41 30 30 30 30 46 33 0D 0A
控制第十二路开
FE 05 00 0B FF 00 E9 F7
3A 46 45 30 35 30 30 30 42 46 46 30 30 46 33 0D 0A
控制第十二路关
FE 05 00 0B 00 00 A8 07
3A 46 45 30 35 30 30 30 42 30 30 30 30 46 32 0D 0A
控制第十三路开
FE 05 00 0C FF 00 58 36
3A 46 45 30 35 30 30 30 43 46 46 30 30 46 32 0D 0A
控制第十三路关
FE 05 00 0C 00 00 19 C6
3A 46 45 30 35 30 30 30 43 30 30 30 30 46 31 0D 0A
控制第十四路开
FE 05 00 0D FF 00 09 F6
3A 46 45 30 35 30 30 30 44 46 46 30 30 46 31 0D 0A
控制第十四路关
FE 05 00 0D 00 00 48 06
3A 46 45 30 35 30 30 30 44 30 30 30 30 46 30 0D 0A
控制第十五路开
FE 05 00 0E FF 00 F9 F6
3A 46 45 30 35 30 30 30 45 46 46 30 30 46 30 0D 0A
控制第十五路关
FE 05 00 0E 00 00 B8 06
3A 46 45 30 35 30 30 30 45 30 30 30 30 45 46 0D 0A
控制第十六路开
FE 05 00 0F FF 00 A8 36
3A 46 45 30 35 30 30 30 46 46 46 30 30 45 46 0D 0A
控制第十六路关
FE 05 00 0F 00 00 E9 C6
3A 46 45 30 35 30 30 30 46 30 30 30 30 45 45 0D 0A

接线说明

继电器接线示意图
软件说明

软件功能：
l 继电器状态查询
l 继电器独立控制
l 继电器整体控制
l 光耦状态查询
