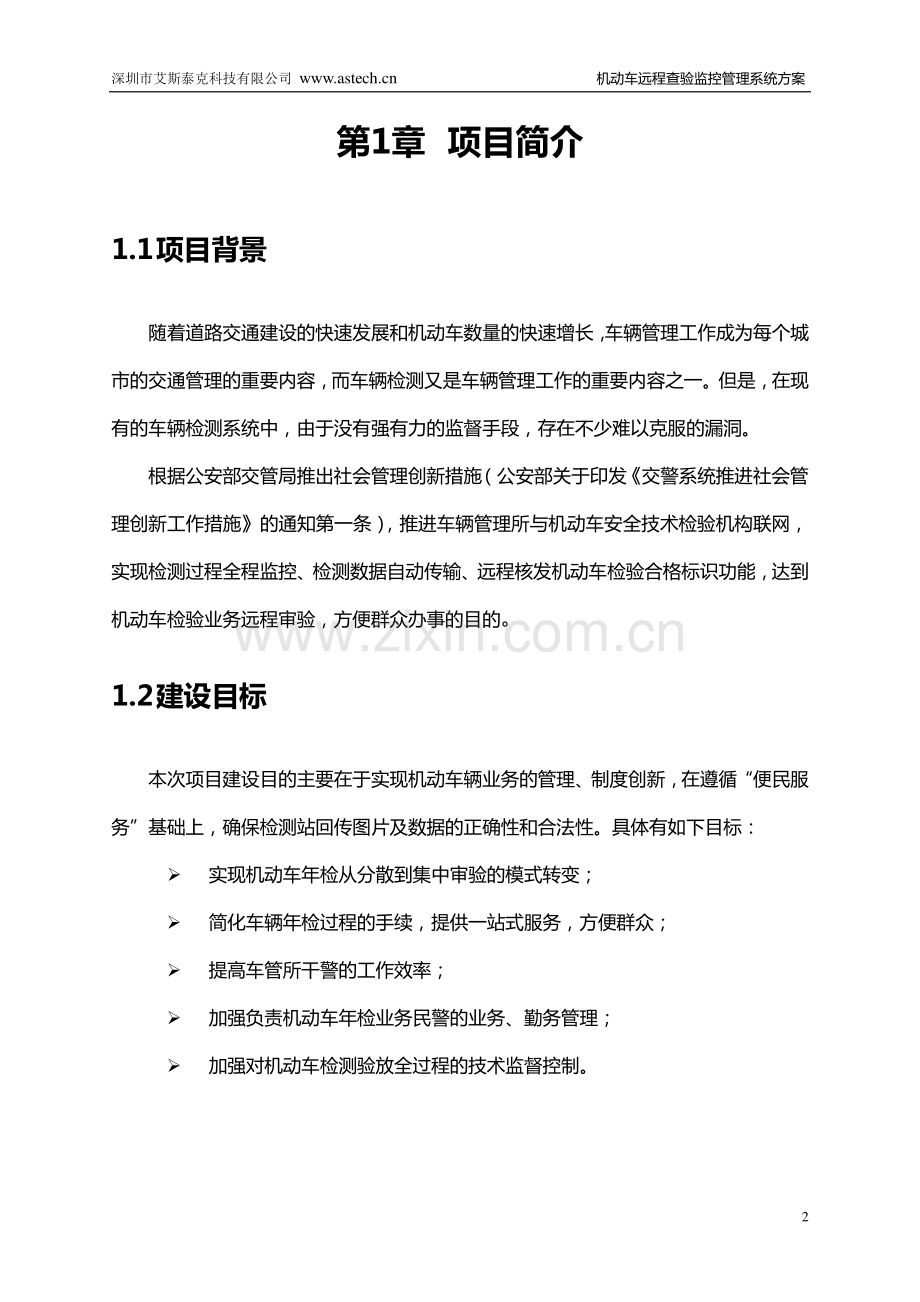

深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 1 机动车远程查验监控管理系统 深圳市艾斯泰克科技有限公司 深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 2 第1章 项目简介 1.1 项目背景 随着道路交通建设的快速发展和机动车数量的快速增长，车辆管理工作成为每个城市的交通管理的重要内容，而车辆检测又是车辆管理工作的重要内容之一。但是，在现有的车辆检测系统中，由于没有强有力的监督手段，存在不少难以克服的漏洞。根据公安部交管局推出社会管理创新措施（公安部关于印发交警系统推进社会管理创新工作措施的通知第一条），推进车辆管理所与机动车安全技术检验机构联网，实现检测过程全程监控、检测数据自动传输、远程核发机动车检验合格标识功能，达到机动车检验业务远程审验，方便群众办事的目的。1.2 建设目标 本次项目建设目的主要在于实现机动车辆业务的管理、制度创新，在遵循“便民服务”基础上，确保检测站回传图片及数据的正确性和合法性。具体有如下目标：实现机动车年检从分散到集中审验的模式转变；简化车辆年检过程的手续，提供一站式服务，方便群众；提高车管所干警的工作效率；加强负责机动车年检业务民警的业务、勤务管理；加强对机动车检测验放全过程的技术监督控制。深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 3 1.3 建设内容 1.3.1 机动车远程审验系统（1）机动车年检拍照 1)对进入检测线检测的车辆通过摄像设备进行前后 45 角进行自动抓拍照片和存储；（安检拍照）2)对查验表、保险单（强制险）、行驶证、车架号码拓印等资料的拍照功能；（表单拍照）3)对车辆重要部分进行拍照并存储，包括车架号码、发动机号码、后钢板、侧后防护栏、反光标识、加长加宽照片。（重要部位拍照）（2）照片及检测数据传输 1)照片信息自动传输，自动发送到后台服务系统中。2)机动车检测数据自动传输，自动发送到后台服务系统中。（3）机动车审验 1)集中审验系统审验每辆车的图片和资料，并确定通过否等功能；2)年检审核申请；3)远程核发检验合格标识；4)远程打印年检章。1.3.2 检测站视频远程监控平台（1）前端监控系统 1)在每条检测线上安装视频监控摄像设备，实现对车辆在上检测线安全技术检测的时候，对检测过程进行视频监控和录像。2)对重要岗位安装视频监控摄像设备，进行视频监控和视频录像存储，主要深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 4 包括拓码、外检等岗位。（2）后端监控管理系统 1)实时监控，实时查看各个检测站、检测线的视频录像，对车辆检验过程进行实时监控。2)录像事后倒查，发生事件后，根据指定的时间、摄像头翻查存储的录像文件，并能把有用的录像剪裁下来，作为重点视频进行保存。系统实施后，将减少甚至不再派驻民警到检测站，车主不再需要开车到车管所打印年检签章。实现了检验合格标识的远程核发功能。整个系统部署后，将大大提高车辆检测工作的监督和管理水平；是目前机动车查验管理的一种先进方式，提高了车管所的管理层次、服务水平和整体形象。1.4 规范标准 GB8566-88 计算机软件开发规范 GB8567-88计算机软件产品开发文件编制指南 GB9385-88 计算机软件需求说明编制指南 GB9386-88 计算机软件测试文件编制规范 GB/T12504-90 计算机软件质量保证计划规范 GB/T12505-90计算机软件配置管理计划规范 国务院第 405 号令中华人民共和国道路交通安全法实施条例 公安部第 102 号令机动车登记规定 公安部第 111 号令机动车驾驶证申领和使用规定 GA801 机动车查验工作规程 深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 5 GB7258-2004机动车运行安全技术条件 GA468-2004机动车安全检验项目和方法 GB/T 15089-2001机动车辆及挂车分类 GB1589道路车辆外廓尺寸、轴荷及质量限值 GBT26765-2011机动车安全技术检测机构联网技术规范 2011 年车辆和驾驶人管理重点工作（公交管201141 号）深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 6 第2章 功能需求 2.1 远程审验系统需求 2.1.1 网络接入要求 2.1.2 系统功能需求（一）拍照功能需求（1）安检抓拍功能 安检抓拍系统是指车辆在进行安全技术检测时抓拍在被检测的车辆外观照片。在安全技术检测线增加两个摄像设备（前后 45 度角各一个摄像枪对安检的车辆进行拍照）。1)自动抓拍。2)自动号牌识别。3)照片及数据的加密：对图片数据进行加密，以防止被非法修改图片。4)数据查询：查询抓拍的照片情况。通过号牌种类、号牌号码或检测表号，获得该车是否有抓拍的照片、抓拍时间。（2）验车拍照功能 查验员对检测的车辆进行核查确认并对关键部位进行拍照，并实时传送照片数据。验车工作主要是查验车辆号牌/外观形状，查验车辆识别代号、发动机型号/号码，查验车辆品牌/型号，查验车身颜色、核定载人数、车辆类型，查验轮胎完好情况等等情况。主要是否查验号牌号码、车辆识别代号是否被凿改；查验货车粘贴车身反光标识，客车校车危险品运输车辆的灭火设备、安全设备等工作。（3）表单拍照功能 深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 7（二）图片及检测数据传输功能需求（1）图片传输功能（2）图片数据接收功能（3）检测数据传输功能（4）检测数据转换功能（5）检测数据上传总队功能（三）中心审核功能需求 交警车管所设立车辆年检审验中心，专门对下面检测站通过各种检验合格后车辆进行审核，审核该车的安检照片、验车照片以及表单照片是否具备和正确。只有交警端审核过的车辆，检测站才能进行签章和核发检验合格标志。（1）车辆审核任务分配功能（2）被盗抢车辆检索功能（3）车辆违法情况检索功能（4）车辆事故未处理检索功能（5）.（四）远程核发功能需求 检测站打证工作人员和监控中心的签章控制工作人员进行交互，实现远程控制打印机并打印年检章和检验合格标识。（1）签章申请功能（2）签章任务分配功能（3）远程核发检验合格标识功能（4）打印机远程控制功能 深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 8（5）年审章的打印功能（6）年审信息查询功能（五）查询统计功能需求（1）数据查询功能 提供方便、快捷的查询功能，提供直观的数据显示，包括直方图、饼图等种图形化显示方式。支持多种条件查询包括单一条件、复合条件等。（2）数据统计功能 系统可对一次检验合格率、复检率、受托检验率等各种数据进行统计，可根据要求开发自定义类型的统计分析报表。（六）系统管理功能需求（1）辅助审验员管理功能 包括辅助审验员的发证、资料修改及维护。（2）检验合格标志的管理功能 包括检验合格标志的领用、使用情况登记、报废情况登记、查询统计等。（3）检测站资料管理（4）专用打印机管理（5）系统参数配置 可以通过图形化的界面对系统参数进行配置。3.2 视频监控功能需求 3.2.1 视频监控建设原则 检测站远程监控系统的建设应以“实用、可靠、先进、经济、开放、安全”为指导思想。深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 9 实用：监控覆盖面和图像质量须满足车管所管理部门实战需求，图像质量必须满足监控使用要求，提供清晰、可分辨的图像；图像联网须满足各检测站与总控中心之间互联互通的需求；数字图像实时监视和图像回放查询界面友好，系统安装、使用、维护简便，满足不同部门的使用需求。可靠：系统采用的主要安防设备须经过具有公安部批准的相应资格产品检测中心的测试，质量达标，性能稳定，能持续有效运行。先进：采用成熟、主流的技术构建系统平台，充分兼顾需求和技术的发展，充分考虑与其他系统的连接，建设可扩展的、开放的平台。主要设备可采用搭积木的模块式方便扩容，保护原有投资。经济：在确保实用性、可靠性、先进性的前提下，注重系统建设成本和投入的阶段性，以技术建设与应用机制的协调发展，确保系统效益。开放：系统应遵循开放系统的原则。系统应符合国家标准和行业规划，能提供软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口和工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。安全：由于本系统涉及到对于重点岗位的日常实时监控、图像数据量大，安全性和保密性就显得十分突出和重要。在考虑系统安全性和保密性时，除应考虑各种外界干扰外，还需在各个环节提供安全、保密措施。深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 10 第3章 总体方案设计 3.1 应用现状 各检测站与交警间没有按照边界接入规范进行网络安全接入。需统一采用市公安局的边界接入平台进行网络接入。各检测站没有实现车辆外观拍照和远程审验功能。各检测站没有安装或安装了规范不一的视频监控设备，且没有将视频数据接入到交警的监控平台。3.2 设计原则 系统设计需要遵循：科学性原则、共享原则、经济原则、可靠性原则、高性能、先进性原则、高安全性原则、易操作性原则、标准化原则和易维护和易扩展性原则等。1、科学性原则：系统的结构具有科学性，即软硬件配置科学合理、具有先进性，功能结构尽可能达到最佳。对于工程的实施，也要按现代软件工程和系统工程的思想组织建设，实现工程实施管理的科学化。2、共享原则：系统建设要按照机动车检测监管信息化工作建设思路和要求，形成有效的检测信息集中管理模式和共享机制。3、经济原则：系统建设要从机动车检测监管机制现状和信息化建设的实际出发，深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 11 充分利用和整合各部门现有的数据资源、网络资源、软硬件资源，避免重复投入；广泛调动社会资源，优化系统的管理模式，确保系统的正常运转。4、可靠性原则：系统建设承担着机动车检测监管的关键任务，建成以后各部门的关键日常工作对它的依赖性将会非常大，充分考虑系统的可靠性，从设计和运行两方面考虑。5、高性能、高并发性、先进性原则：根据建设资金情况，应保证在实用可靠的前提下，注重应用成熟技术，尽可能在最佳性/价比下选择国内外先进的计算机软硬件技术、信息技术和网络通信技术，使系统具有较高的性能指标。能够最大限度的适应今后技术发展变化和业务发展变化的需要。6、高安全性原则 7、易操作性原则 8、标准化原则 9、易维护和易扩展性原则 10、开放性原则 3.3 系统设计 3.3.1 总体介绍 系统采用三级架构，各区所有年审业务数据集中在交警支队数据中心，并接受支队车管所的监管，支队车管所有权查看、抽查各分区县所在辖区机动车检测站业务处理情况。各分区县车管所进行所在辖区机动车检测站的业务管理及检测站纪律监管，各分区县不能查看非本辖区的机动车审验和视频信息。深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 12 3.3.2 系统结构图 3.3.3 流程示意图 3.3.4 业务流程 流程描述：车主或代办人开车到检测站，并交上相关审计资料,包括车主或代理人身份证、机动车行驶证(正副本)、交强险原件等，填写机动车牌证申请表；由检测站工作人员录入车牌号码和号牌种类，上传成功后,由系统自动对上传车辆进行前置预审,如有以下情况：（违法未处理、事故未处理、强制报废、注销等）系统自动审核为预审不通过，车管所工作人员发送不通过的回执给检测站，检测站打印回执给车主。预审通过，即可上线进行检测；首先检测站辅助查验员对车辆进行车辆外观检测，并据不同的号牌种类（不同的号牌种类不同其抓拍的照片数量不同，系统可动态配置）利用手持 PDA 抓拍机动车辆对应数量的外检照片；检测站人员驾驶车现进入检测线完成汽车安全检测流程；检测站车辆检测系统收集相关车辆检测信息并生成“汽车安全检测报告”。并将其检测报告数据依照 GBT26765-2011机动车安全技术检测机构联网技术规范所规定的标准接口方式上传到车管所数据库服务器中；检测站工作人员将车主或代理人身份证、机动车行驶证、交强险、机动车查验记录表、车架号拓印、机动车牌证申请表和手持 PDA 抓拍的照片实时上传至车管所系统；深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 13 对资料上传齐全（包括安全检测报告数据）的车辆，车管所年审系统据检测站上传上来的信息和车辆基本信息库及车辆电子档案系统中的数据进行资料的统一比对和核准；资料比对通过，系统将机动车辆安全检测报告数据总评写入统一版中，统一版才可进行年检业务的受理；审核通过的车辆通过统合应用平台查询车辆有无被盗抢情况，以此为依据判断能否打印机动车检验合格标志签章；对于审核通过的车辆，车管所将通过远程打印完成车主的行驶证与合格证的打印；资料比对不通过，车管所将不成功的标识并理由发送到检测站，检测站再打印回执给车主；车主接收资料，事件归档，整个过程结束。深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 14 3.4 模块部署 本系统软件分为机动车检测数据采集系统、机动车查验管理系统、数据通讯应用服务系统、机动车审验管理系统、视频监控管理系统、外部接口及扩展系统等系统组成。3.4.1 机动车检测数据采集系统 实现检测站机动车安全检测数据、自动抓拍重点工位照片数据接收、上传至交警支队业务数据中心服务器中；实现检测车辆车牌号码、号牌种类的录入上传，检测车辆相关证件照片、手持 PDA 抓拍车辆部位及其对应背景照片的离线加密存储与上传；预审和审核不通过回执查看与打印。与数据通讯服务子系统进行数据交换。3.4.2 机动车查验管理系统 通过无线 WIFI 网络技术与基于 Android 平台 PDA 应用实现机动车外检查验照片抓拍，数据加密上传。3.4.3 数据通讯应用服务系统 对各检测站的数据查询请求和数据上传进行统一管理，申请过网络安全设备的数据通讯链路，将各检测站的数据通过网络安全设备与 Web 数据应用服务系深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 15 统进行交换中转，管理各检测站通讯连接状态。并为各检测站的数据请求与上传存档提供数据交换服务。3.4.4 机动车审验管理系统 实现系统用户、权限、日志管理，检测机构管理、辅助查验员、检测设备、视频设备、打印机设备等的管理，实现系统业务配置管理、数据字典设置、检测违规管控；实现检测车辆审核业务管理，数据查询统计分析，领导业务抽查，图片存储管理等功能。3.4.5 机动车远程签章打印系统 通过远程网络打印技术与网络实时信息交互实现机动车检验合格标志签章的远程打印。3.4.6 视频监控管理系统 系统通过将车管所辖区内所有检测机构以下环境安装高清摄像机等处理方式，实现对机动车检测全过程的实时监控及历史录像倒查。3.4.7 外部接口及扩展系统 3.4.8.深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 16 软件界面图示：图：待审车辆证件表格扫描 图：车辆黑名单锁控 深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 17 图：数据字典-机动车年审所需拍摄扫描证件表格设置 深圳市艾斯泰克科技有限公司 机动车远程查验监控管理系统方案 18 附件:深圳市艾斯泰克科技公司介绍 深圳市艾斯泰克科技有限公司(以下简称艾斯泰克)是一间由长期从事公安交警业务系统开发，熟悉公安交警业务的市场、技术骨干员工共同发起成立的有限公司。是以开发公安交警业务软件为核心的 IT 技术服务公司。公司总部位于深圳。公司凝聚了长期从事公安交警行业的市场、技术等业界优秀人才，具有丰富的专业知识、行业经验和高新技术研发经验，组成了实力雄厚的专业服务团队，具有强大的技术实力。并汇聚了一批具有丰富经验的高素质工程师和施工队伍。按照科学完善的质量管理体系，对工程建设实行全过程质量控制和项目管理，形成了专业化的项目管理模式，在同行和用户中享有良好的口碑。艾斯泰克的技术团队具有丰富的业务软件开发和项目管理经验，与客户能够就业务本身进行畅顺沟通。能够提供对本区域客户快捷优质的技术支持与服务。艾斯泰克所提供的软件产品及解决方案主要包括：机动车远程审验监控管理系统 机动车安全技术检验综合监管平台 汽车 4S 店新车上牌登记查验系统 二手车交易查验系统 非机动车综合应用管理监管系统 交警窗口综合业务监管系统 艾斯泰克自成立之日起，即秉承“一切为了客户满意”的经营理念及“实施服务与业务领先，做一流的公共安全行业解决方案提供商”的服务宗旨，立志成为智慧城市中与客户紧密合作的全面服务专家。艾斯泰克将以全面、及时、周到的技术服务赢得客户的信赖和支持。
