五 结构设计与分析题

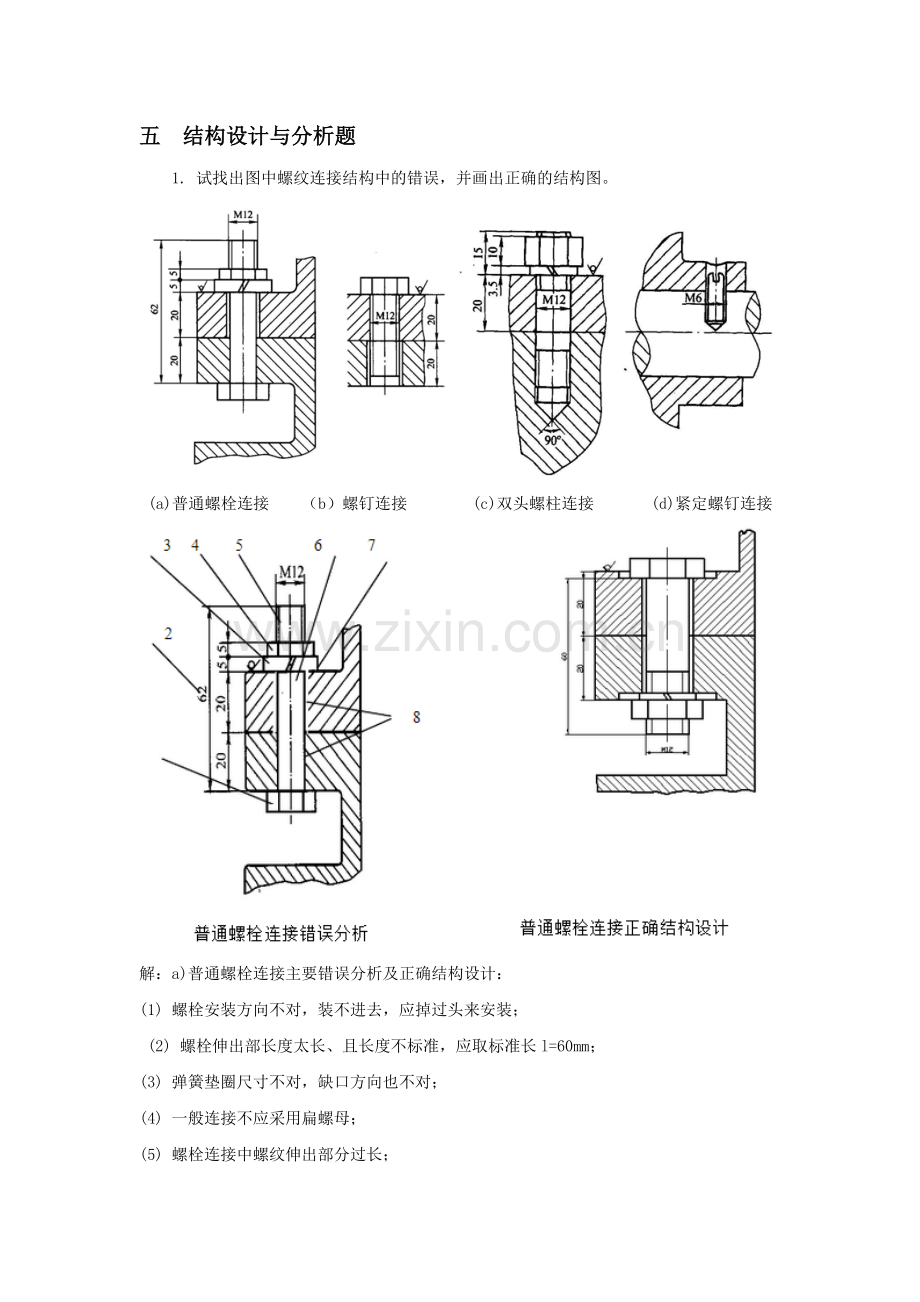

1. 试找出图中螺纹连接结构中的错误，并画出正确的结构图。

(a)普通螺栓连接　 （b）螺钉连接 (c)双头螺柱连接 　 (d)紧定螺钉连接

解：a)普通螺栓连接主要错误分析及正确结构设计：
(1) 螺栓安装方向不对，装不进去，应掉过头来安装；
(2) 螺栓伸出部长度太长、且长度不标准，应取标准长l=60mm；
(3) 弹簧垫圈尺寸不对，缺口方向也不对；
(4) 一般连接不应采用扁螺母；
(5) 螺栓连接中螺纹伸出部分过长；
(6) 无螺纹余留长度（即与螺母、垫圈等被连接件配合部分螺纹短了），螺母拧紧不可靠；
(7) 被连接件表面没加工，应做出沉孔并刮平，以保证螺栓头及螺母支承面平整且垂直于螺栓轴线，避免拧紧螺母时螺栓产生附加弯曲应力；
(8) 普通螺栓连接被联接件孔要大于螺栓大径，而下部被连接件孔与螺栓杆间无间隙；

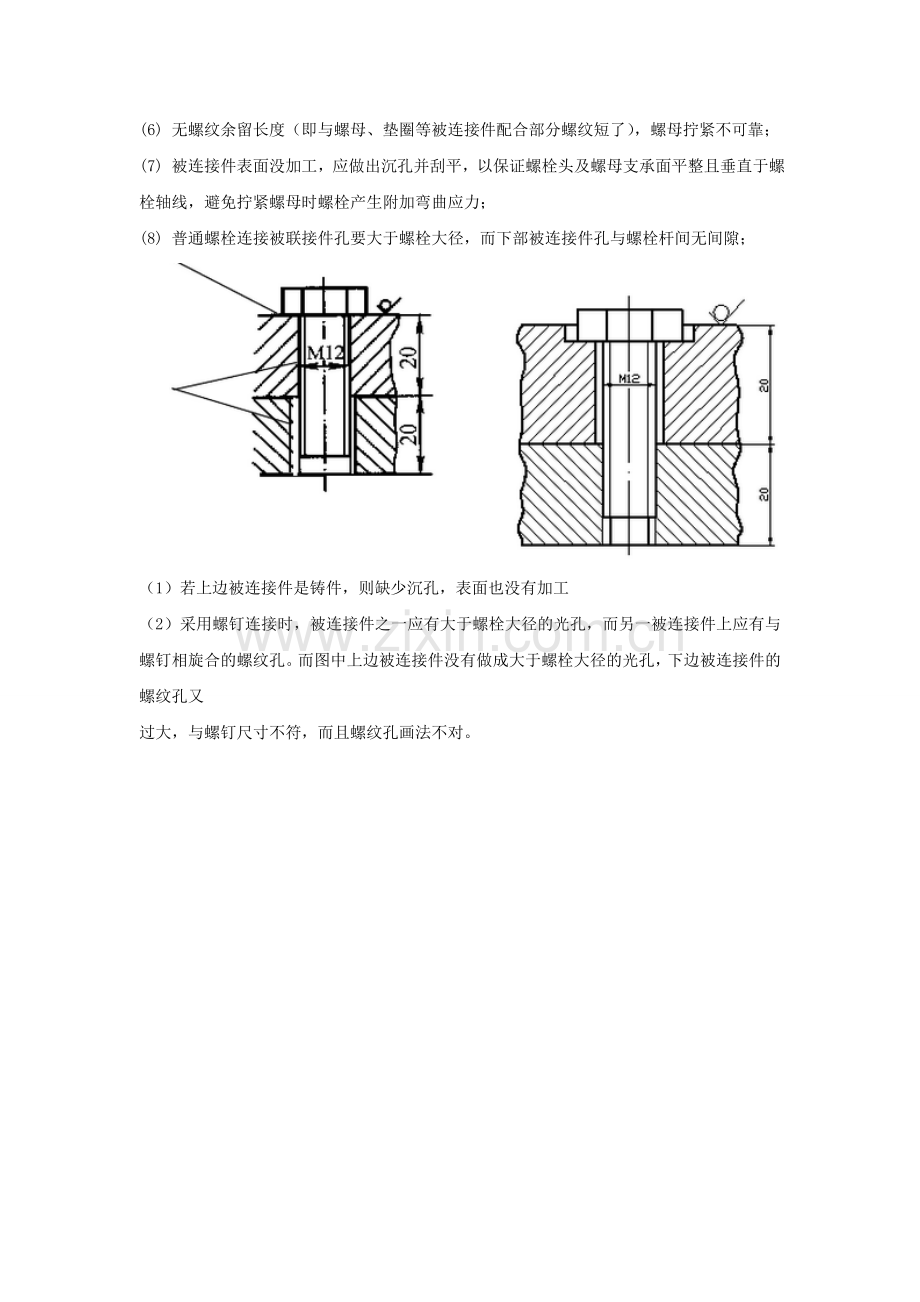

（1）若上边被连接件是铸件，则缺少沉孔，表面也没有加工
（2）采用螺钉连接时，被连接件之一应有大于螺栓大径的光孔，而另一被连接件上应有与螺钉相旋合的螺纹孔。而图中上边被连接件没有做成大于螺栓大径的光孔，下边被连接件的螺纹孔又
过大，与螺钉尺寸不符，而且螺纹孔画法不对。

三 结构设计与连接综合题
1. 试指出图6-3所示结构图中的错误，并画出正确的结构图。

a) 平键连接　 b) 半圆键连接 　c) 楔键连接　 d) 销连接
图6-3
