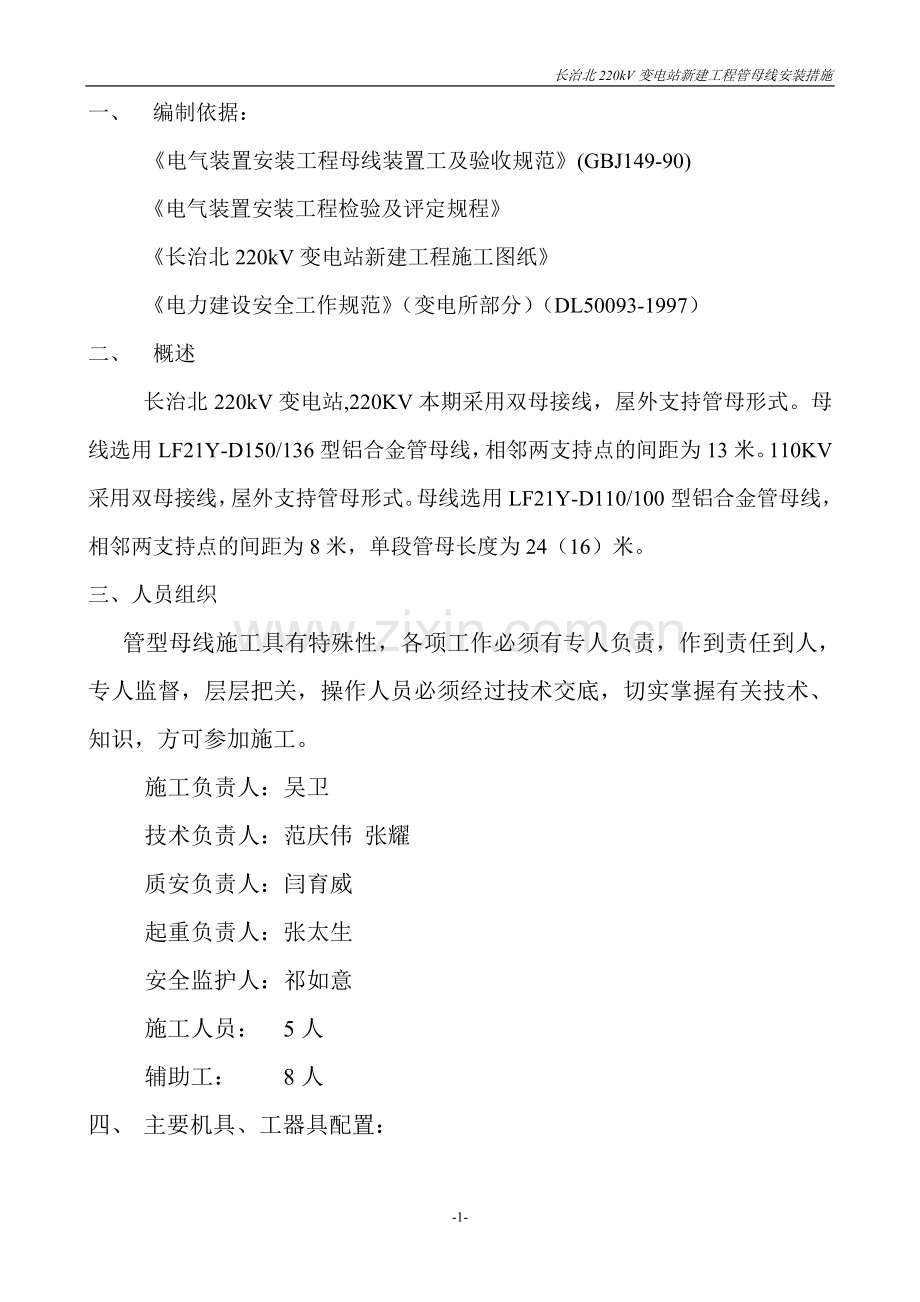

长治北220kV变电站新建工程管母线安装措施
一、 编制依据：
《电气装置安装工程母线装置工及验收规范》(GBJ149-90)
《电气装置安装工程检验及评定规程》
《长治北220kV变电站新建工程施工图纸》
《电力建设安全工作规范》（变电所部分）（DL50093-1997）
二、 概述
长治北220kV变电站,220KV本期采用双母接线，屋外支持管母形式。母线选用LF21Y-D150/136型铝合金管母线，相邻两支持点的间距为13米。110KV采用双母接线，屋外支持管母形式。母线选用LF21Y-D110/100型铝合金管母线，相邻两支持点的间距为8米，单段管母长度为24（16）米。
三、人员组织
管型母线施工具有特殊性，各项工作必须有专人负责，作到责任到人，专人监督，层层把关，操作人员必须经过技术交底，切实掌握有关技术、知识，方可参加施工。
施工负责人：吴卫
技术负责人：范庆伟 张耀
质安负责人：闫育威
起重负责人：张太生
安全监护人：祁如意
施工人员： 5人
辅助工： 8人

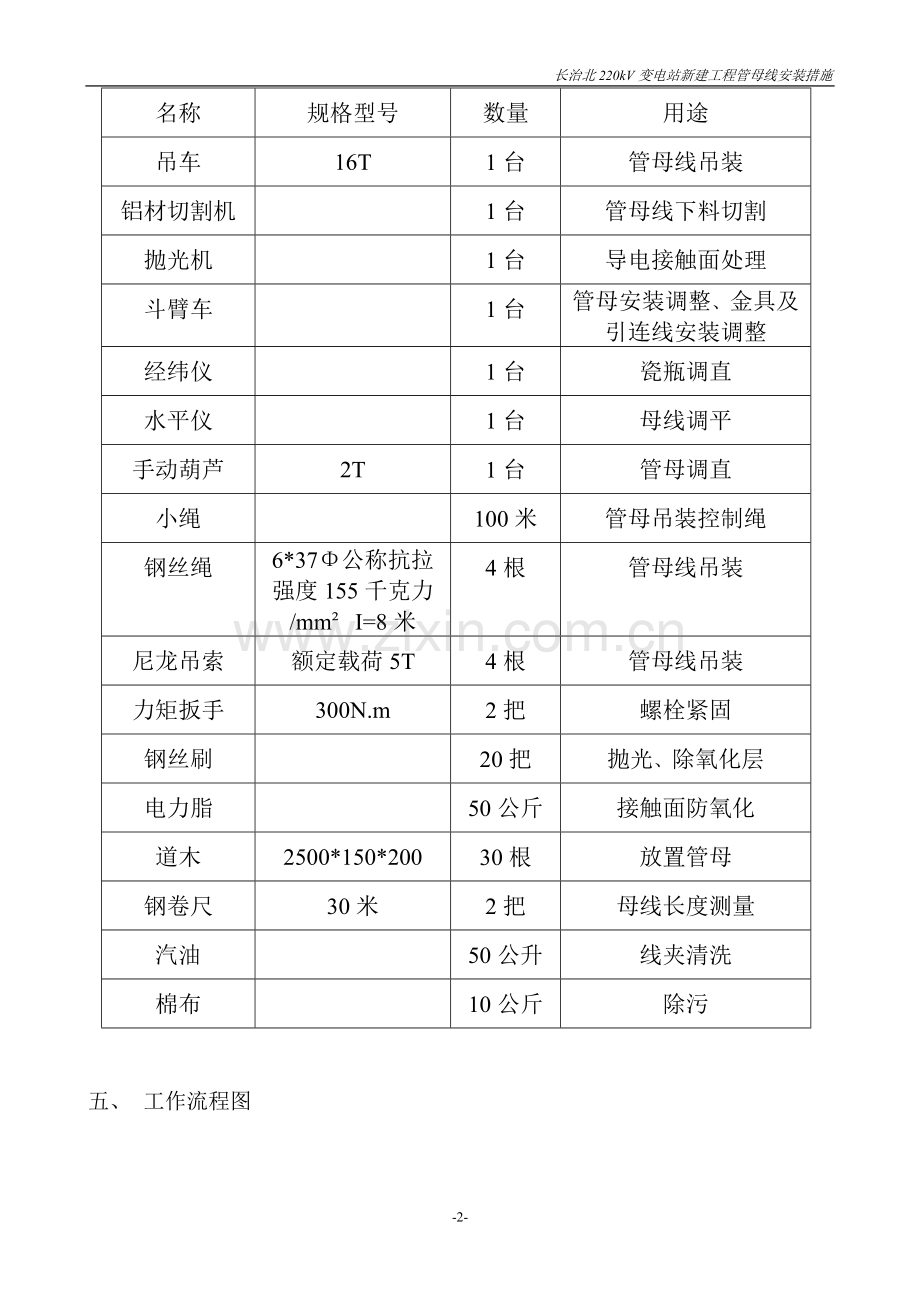

四、 主要机具、工器具配置：

名称
规格型号
数量
用途
吊车
16T
1台
管母线吊装
铝材切割机

1台
管母线下料切割
抛光机

1台
导电接触面处理
斗臂车

1台
管母安装调整、金具及引连线安装调整
经纬仪

1台
瓷瓶调直
水平仪

1台
母线调平
手动葫芦
2T
1台
管母调直
小绳

100米
管母吊装控制绳
钢丝绳
6*37Φ公称抗拉强度155千克力/mm² I=8米
4根
管母线吊装
尼龙吊索
额定载荷5T
4根
管母线吊装
力矩扳手
300N.m
2把
螺栓紧固
钢丝刷

20把
抛光、除氧化层
电力脂

50公斤
接触面防氧化
道木
2500*150*200
30根
放置管母
钢卷尺
30米
2把
母线长度测量
汽油

50公升
线夹清洗
棉布

10公斤
除污

五、 工作流程图

有关机具材料 进场检验

管母线校直

管母线下料

管母线悬瓶 进场检验

管母连接组装

管母小运到位

管母附件组装
母线悬瓶吊装
管母线吊装调整
及引下线制作

六、 操作步骤、方法及质量标准
1. 施工准备
a. 组织全体人员学习国家颁布的规程、规范及上级批准的有关规定、措施和作业指导书,并向全体人员交底,全员签字并做好记录.
b. 备齐所有需要的工器具,保证有足够的强度和出力,并仔细检查其质量,使之安全可靠.
c. 检查到货的铝管、金具、瓷瓶及连接件,其结构与规格应与工程设计相符,所有使用的材料均应符合国家现行技术标准的规定,均有合格证件,并按规范要求进行外观检查.
d. 金具表面应光滑,无裂纹、伤痕、砂眼、锈蚀、滑扣等缺馅,镀锌不应有脱落,铝质金具的连接表面应光滑,无机械损伤.
e. 瓷瓶表面应完好无损,不得有伤痕、砂眼等缺馅,破损,不合格的瓷瓶应隔离放置,以防误用.
f. 铝合金管材表面应光洁,无裂纹和损伤,最大饶度不应超标,否则应进行校直.按制造长度供应的铝合金管,其弯曲度不应超过下表规定.
注:L为管子的制造长度(米)
管子规格(mm)
单位长度(m)
内的弯度(mm)
全长(L) 内的弯度(mm)
直径为150以下冷拔管
<2.0
<2.0L
直径为150以下热挤压管
<3.0
<3.0L
直径为150-250以下热挤压管
<4.0
<4.0L
g. 铝材几何尺寸的公差应符合产品的设计要求.
h. 检查有关土建架构横梁安装质量符合国家现行标准.
2. 现场布置
a. 为便于施工,避免母线变形,连接场地应尽可能靠近母线的安装位置.
b. 管母线应放置在垫有草袋等防护措施的道木上,道木间隔3米平行排列,道木上平面应用水平仪找平.
3. 铝管连接
a. 配管及校直
由于母材供货长度不一,连管前应根据具体情况,按设计要求进行配管,配管应按下列原则进行:
I．管母连接金具应避开管母的安装支点(固定金具)和管母引下线的金具,且距离应大于等于50mm.
II．三相管母引下线金具的位置不同,配管时应仔细计划,避免浪费.
配管前若铝管挠度超标,应进行调直后在配管,校直方案采用自制卡具,液压千斤顶法进行校直或利用现有的条件校直,确保整根母线的平直度.母线应矫正平直,切断面应平整且与轴线垂直.
b．连接外内管衬管的安装
管母线的连接采用外部连接金具,连接外内部有衬管将衬管分中,使一端插入管母线内,在管口划印为观察衬管有无移动的标记,用平錾和榔头在管母线管口将衬管和管母铆錾4点,再将另一段管母套在外露的衬管上,注意观察管口印记,以防衬管滑脱.

c.母线连接金具及其它金具的安装
母线与母线或母线与电器接线端子的螺栓搭接面的安装,应符合下列要求:
1. 母线接触面加工后必须保持清洁,并涂以电力复合脂.
2. 母线平直时,贯穿螺栓应由下往上穿,其余情况下,螺母应置于维护侧,螺栓长度宜露出螺母的2-3扣.
3. 螺栓受力应均匀,不应使电器的接线端子受到额外应力.
4. 母线的接触面应连接紧密,连接螺栓应用力矩扳手紧固,其紧固力矩值符合下表规定:
螺栓规格(mm)
力矩值(N.m)
M8
8.8-10.8
M10
17.7-22.6
M12
31.4-39.2
M14
51.0-60.8
M16
78.5-98.1
M18
98.0-127.4
M20
156.9-196.2
M24
274.6-343.2
5. 螺栓固定的母线搭接面应平整,不应有麻面、起皮及未覆盖部分.
6. 各种金属构件的安装螺孔不应采用气焊割孔或电焊吹孔.
7. 金属构件除锈应彻底,防腐漆应涂刷均匀,粘合牢固,不得有起层、皱皮等缺陷.
8. 母线涂漆应均匀,无起层、皱皮等缺陷.
9. 母线在下列各处中不应刷相序漆:
母线螺栓连接及支持连接处,母线与电器的连接处以及距所有连接处10mm以内的地方.
4. 管母线的吊装
a. 220kV、110kV管母线的吊装采用单台吊车3点吊装安装。
b. 确定吊点组装附件时,应注意母线连接金具距其它各金属的距离不小于50mm.
c. 相色漆也尽可能在地面刷好.
d. 相同布置主母线、分支母线、引下线及设备连接线应称一致,横平竖直整齐美观.
七.成品保护
1. 将连接好的母线搬运至吊装位置,搬运时不得使母线弯曲,要同起同放.
2. 管母线吊点应用尼龙吊带绑扎，严禁使用钢丝绳,以防滑伤铝管表面.
3. 组装、吊装作业过程中,应注意对绝缘子的保护防止磕碰损伤瓷瓶.
4. 作业过程中应注意对土建产品的保护.如基础、道路及电缆沟等和对架构、横梁进行保护。
八.重大危险因素及控制措施
1) 防护不当 11015
l 加强现场监督，认真执行《电力建设安全工作规程》（变电所部分）及《电力建设安全健康与环境管理规定》
l 定期开展工地安全培训
l 编制专项施工措施，并经审批
l 各项施工开工前，认真组织进行技术交底，详尽布置安全注意事项
2) 制动器缺陷 10545
l 认真执行机具、工器具管理制度
l 每次使用前进行用前检查，确保设备状态良好，严禁超铭牌使用
l 定人定员做好日常的检查保养工作
3) 违章作业 51010
l 认真执行《电力建设安全工作规程》（变电所部分）及《电力建设安全健康与环境管理规定》
l 编制专项施工作业指导书，并经审批。施工前必须进行安全技术交底
l 在设备安装施工中，强化现场培训，使施工人员熟悉设备特性，确保安全
l 对习惯性违章，加大处罚力度，杜绝习惯性违章
九.安全注意事项
本项工作的主要危险点是起重及高处作业，主要危险因素为违章作业、防护不当、指挥失误、制动器缺陷，为此应采取以下措施：
a． 指挥人员要头脑清醒，指挥果断，信号清楚，其它工作人员应服从指挥，在工作中发现问题应及时向指挥人员报告，严禁非指挥人员参与指挥。现场安全监督人员应始终全过程进行监督。
b． 登高人员必须经安规考试合格，符合登高条件时方可登高，作业时必须精力集中，要正确使用安全带。
c． 遇有六级以上大风或恶劣气候时，应停止高处作业，在雨天进行高处作业时，应采取防滑措施。
d． 作业时，应专人指挥，协调吊车，使其同步缓缓起吊。
e． 母线安装过程中禁止任何人跨越正在运动的导线或钢丝绳。人员不得位于钢丝绳内角，起重物下方严禁任何人员通过或逗留，高处作业人员应使用工具袋，横梁上方物体应搁置稳固，严禁抛掷物体。
f． 挂设时，指挥人员要随时听取架构上安装人员的报告，一旦能穿销子，立刻停止吊车，以防止过牵引，紧线应缓慢，随时检查有无阻挡之物
g. 所有电动机具的外壳应按规程可靠接地。
h. 每次作业前必须对所有的起重工器具和吊车（尤其是吊臂）等进行认真检查，当发现机械有异常，钢丝绳有磨损和断股时，滑车转动不灵、吊钩变形、以及有裂纹、轮缘破损等情况者严禁使用。
i. 滑子位置应合理，不得形成剪切钢丝绳；钢丝绳不得与金属物体的棱角直接接触，并应防止打结和扭曲。
j. 传递物体的小绳，使用前应认真检查，不得有腐蚀和断股；绳套应正确、可靠打结。
