吊顶转换层方案样本.doc

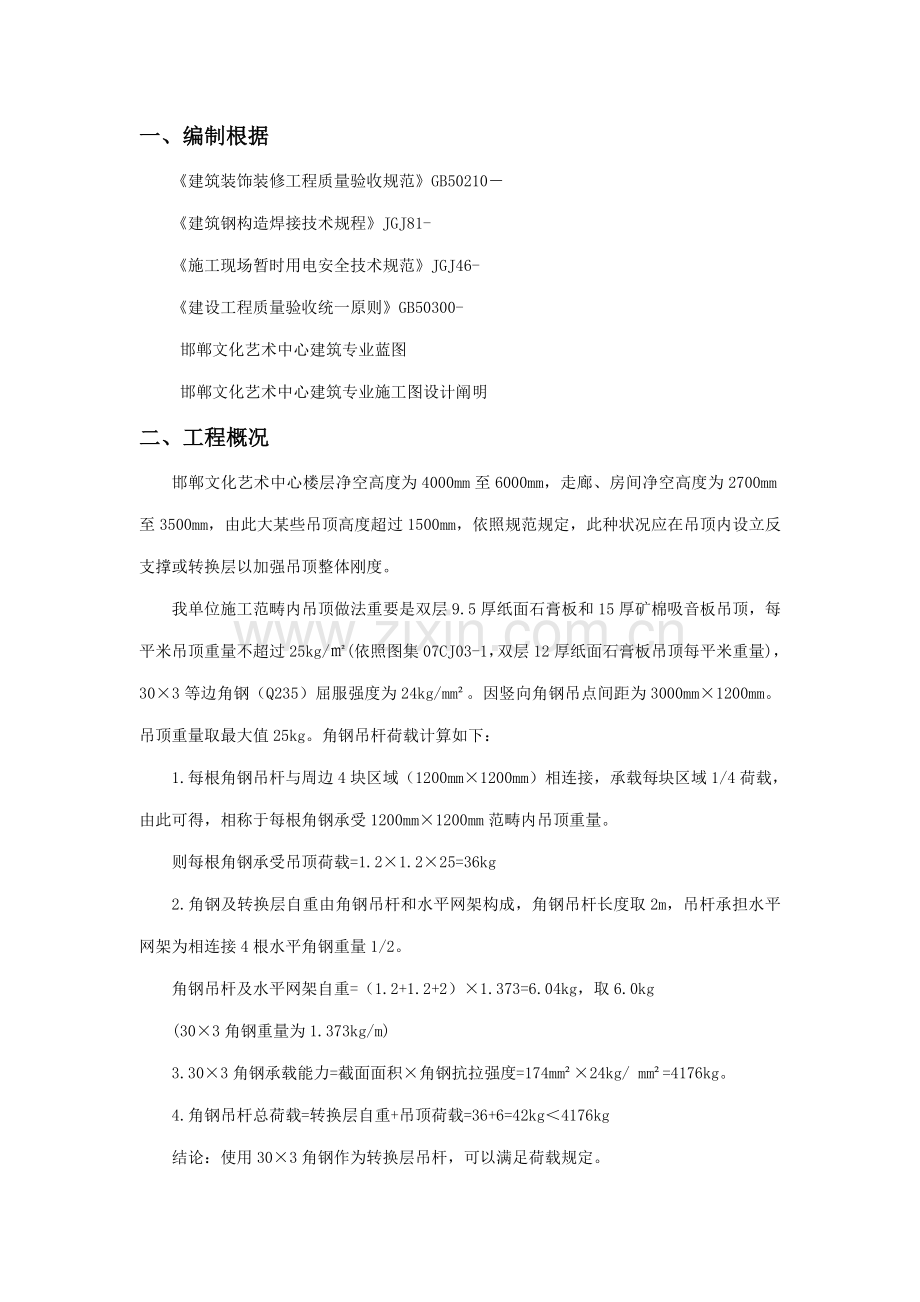

一、编制根据
《建筑装饰装修工程质量验收规范》GB50210－
《建筑钢构造焊接技术规程》JGJ81-
《施工现场暂时用电安全技术规范》JGJ46-
《建设工程质量验收统一原则》GB50300-
邯郸文化艺术中心建筑专业蓝图
邯郸文化艺术中心建筑专业施工图设计阐明
二、工程概况
邯郸文化艺术中心楼层净空高度为4000mm至6000mm，走廊、房间净空高度为2700mm至3500mm，由此大某些吊顶高度超过1500mm，依照规范规定，此种状况应在吊顶内设立反支撑或转换层以加强吊顶整体刚度。
我单位施工范畴内吊顶做法重要是双层9.5厚纸面石膏板和15厚矿棉吸音板吊顶，每平米吊顶重量不超过25kg/㎡(依照图集07CJ03-1，双层12厚纸面石膏板吊顶每平米重量)，30×3等边角钢（Q235）屈服强度为24kg/mm²。因竖向角钢吊点间距为3000mm×1200mm。吊顶重量取最大值25kg。角钢吊杆荷载计算如下：
1.每根角钢吊杆与周边4块区域（1200mm×1200mm）相连接，承载每块区域1/4荷载，由此可得，相称于每根角钢承受1200mm×1200mm范畴内吊顶重量。
则每根角钢承受吊顶荷载=1.2×1.2×25=36kg
2.角钢及转换层自重由角钢吊杆和水平网架构成，角钢吊杆长度取2m，吊杆承担水平网架为相连接4根水平角钢重量1/2。
角钢吊杆及水平网架自重=（1.2+1.2+2）×1.373=6.04kg，取6.0kg
(30×3角钢重量为1.373kg/m)
3.30×3角钢承载能力=截面面积×角钢抗拉强度=174mm²×24kg/ mm²=4176kg。
4.角钢吊杆总荷载=转换层自重+吊顶荷载=36+6=42kg＜4176kg
结论：使用30×3角钢作为转换层吊杆，可以满足荷载规定。
三、施工布置
（一）进度及劳动力筹划
1.进度筹划（暂定）
（1）空调机房、弱电机房、专业控制室等：3月1日至4月30日
（2）办公室、化妆间、走廊等：3月10日至5月30日
2.劳动力筹划（暂定，依工期规定调节）
（1）焊工：60人
（2）木工：30人
（3）小工：20人
（二）重要工程量及部位
需要安装转换层吊顶面积约为10000㎡。由于房间构造层高度、吊顶高度、现场管线布置等因素制约，为满足吊顶施工，转换层类型分为A、B、C、D四种类型，每种类型构造如下：
A类—30×30×3角钢横梁，横纵向间距均为1200，30×30×3角钢吊杆，间距1200，合用于顶板距吊顶高度3000以内，吊顶上部管线较少。
B类—50×50×5角钢横梁，横纵向间距分别为3000、1200，30×30×3角钢吊杆，间距1200，用于吊顶内风管宽度不不大于1200或管线排布过密，吊杆间距不不大于1200部位。
C类—50×5方钢管横梁，横纵向间距3000、1200，50×50×5角钢吊杆，间距1200，用于屋面钢构造桁架板下吊顶。
D类—50×50×5角钢水平桁架，合用于吊顶上部管线已布满，无处安装吊杆或顶板距吊顶高度超高（3m以上）部位。
转换层安装部位详细分布如下（按转换层类型）：
1.使用D类区域：大剧院地下室-9.000m处（18-26轴/L-U轴）有矿棉板、石膏板及铝格片等吊顶做法房间，如电话网络机房B1O-5907、通道B1O-3712等。
2.使用A类、B类区域：
（1）博物馆地下一层-6.000m处（1-17轴/A-U轴）有矿棉板、石膏板及铝格片等吊顶做法房间，如办公室B1M-3302等。
（2）图书馆地下一层-6.000m处（27-43轴/A-U轴）FC板吊顶弱电机房等，如电话网络机房B1L-5904、网络机房B1L-5907等。
（3）博物馆一层（1-9轴/A-U轴）、大剧院一层（18-28轴/A-U轴）、城规馆图书馆一层（28-34轴/A-U轴），涉及宣教办公室1M-3302、普通中化妆间10-2327、消防控制中心1O-5601、前室1L-3701等。
3.使用C类区域：博物馆图书馆五层、六层（1-9轴/A-U轴、35-43轴/A-U轴），涉及办公室5M-3301、空调机房5M-4901、中文过刊开架阅览室5L-1103、工具书开架阅览室6L-1101等。
四、施工准备
（一）技术准备：
1.施工现场轴线、标高控制线已交接并完毕校核复测。
2.吊顶排版、深化、节点图纸齐全，具备指引施工条件。
3.将吊顶图纸与机电专业图纸核对，及时发现互相影响部位并协商解决。
4.分析先后工序对转换层施工影响，如浮现问题则对工序进行恰当调节。
（二）材料准备：
1.30×30×3角钢、50×50×5角钢、50×5方钢管
2.胀栓
3.防锈漆
4.φ10吊杆
（三）机具准备
1.电焊机
2.切割机
3.电缆
五、重要施工办法及办法
（一）施工工序
测量放线→打孔埋胀栓→安装角钢吊杆→焊接转换层钢架→涂刷防锈漆→验收
（二）施工办法及办法
1.测量放线：清理现场，复测轴线、标高线控制线，依照吊顶转换层深化图纸，在顶板上弹线定位，吊点间距为3000mm×1200mm。
2.打孔埋胀栓：依照定位使用电钻打孔，清孔后将胀栓砸如孔中。
3.安装角钢吊杆：将已开孔30×30×3角码与角钢一端焊接（角钢长度依照吊顶高度拟定），此端与顶板内胀栓连接拧紧。某些房间应顶板下布满管线，无法安装吊杆，或者房间跨度较大（超过2.5m），吊顶转换层高度较大（如大剧院-9.000处房间）则需要在不影响天花标高状况下，在墙面上设立直角三角形反支撑点，横向使用方钢管直接与支撑点焊接，具备设立吊杆条件，方钢管要与吊杆栓接或焊接，如后附节点图。
4.焊接转换层钢架：依照下图将角钢焊接形成装换层。转换层角钢末端用角码与墙体固定。转换层水平网架由30角钢构成，间距3000mm×1200mm，网架边沿某些距墙200mm设立30角钢边框，走廊等狭窄空间装换层必要形成“井”字框架体系以增长整体刚度。

5.涂刷防锈漆：涂刷灰色防锈漆，分三遍涂刷。
6.验收：转换层完毕后报总包、监理、业主单位验收。
六、质量原则
1.保证项目
（1）焊接材料应符合设计规定和关于原则规定，应检查质量证明书及烘焙记录。
（2）焊工必要经考试合格，检查焊工相应施焊条件合格证及考核日期。
（3）Ⅰ、Ⅱ级焊缝必要经探伤检查，并应符合设计规定和施工及验收规范规定，检查焊缝探伤报告。
（4）焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、坑、裂纹、电擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
2.基本项目
（1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
（2）表面气孔：Ⅰ、Ⅱ级焊缝不容许；Ⅲ级焊缝每50mm长度焊缝内容许直径≤0.4t；且≤3mm气孔2个；气孔间距≤6倍孔径。
（3）咬边：Ⅰ级焊缝不容许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，持续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

3容许偏差项目，见下表
项

容许偏差 (mm)
检查
次

Ⅰ级
Ⅱ级
Ⅲ级
办法

焊缝余高
b<20
0.5～2
0.5～2.5
0.5～3.5

1
对接焊缝
(mm)
b≥20
0.5～3
0.5～3.5
0～3.5
用

<0.1t且
<0.1t且
<0.1t且
焊

不不不大于2.0
不不不大于2.0
不不不大于3.0

焊角尺寸
hf≤6
0～+1.5
缝
2
角焊缝
(mm)
hf>6
0～+3
量

焊缝余高
hf≤6
0～+1.5
规

(mm)
hf>6
0～+3
检
3
组合焊缝
T形接头，十字接头、角接头
>t/4
查

焊角尺寸
起重量≥50t，中级工作制吊车梁T形接头
t/2且≯10

注：b为焊缝宽度，t为连接处较薄板厚，hf为焊角尺寸。
七、安全办法
1.现场施工时，要派2名责任心强安全员现场指挥、监督，及时发现、纠正非法违章行为。
2.凡患有心脏病、癫痫病、高血压、恐高或视力不够等不适当高空作业人员，均不得从事架子搭设及拆除；
3. 进入施工现场禁止吸烟，禁止酒后作业，禁止追逐打闹，禁止窜岗，禁止操作与自己无关机械设备，严格遵守各项安全操作规程和劳动纪律；
4.进入施工现场必要戴好合格安全帽，系紧下颚带，锁好带扣，高处作业必要系好合格防火安全带，系挂牢固，高挂低用；
5.施工现场禁止吸烟、盗窃、赌博、打架斗殴等违法乱纪行为；
6.施工现场禁止高声喧哗、追逐嬉戏；
7.架子搭设和拆除禁止夜间作业。
8.搭设和拆除脚手架、传送钢件时要轻拿轻放，禁止远距离或高空抛掷；
9.不得未经批准拆卸建筑成品。
10.焊接作业人员必要是通过电、气焊专业培训和考试合格，获得特种作业操作证电气焊工并持证上岗。（在有效期内）
11.作业人员必要通过入场安全教诲考核合格后才干上岗作业。
12.电焊作业人员作业时必要使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火护腿套、套袖及其她劳动防护，保护用品，安全用品。规定上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外。
13.进入作业地点时，先检查、熟悉作业环境。若发现不安全因素、隐患，必要及时向关于部门报告，并及时解决，确认安全后再进行施工作业。对施工过程中发现危及人身安全隐患，应及时停止作业，及时规定关于部门解决解决。现场合有安全防护设施和安全标志等，禁止擅自移动和拆除，如需暂时移动和拆除须报经关于负责人审批后，在保证作业人员及其她人员安全前提下才干拆移，并在工作完毕（涉及半途休息）后及时复原。
14.禁止借用金属管道，金属脚手架、轨道，构造钢筋等金属物代替导线作用。
15.焊接电缆横过通道时必要采用穿管，埋入地下，架空等保护办法。
16.作业时如遇到如下状况必要切断电源：
a.变化电焊机接头；
b.更换焊件需要改接二次回路时；
c.转移工作地点搬运焊机时；
d.焊机发生故障需要进行检修时；
e.更换保险装置时；
f.工作完毕或暂时离开操作现场时；
17.焊工高处作业时：
a.高处必要使用原则防火安全带并系在可靠构件上；
b.高处作业时必要在作业点下方5米处设护栏专人监护，必要清除作业点下方区域易燃易爆物品并设立接火盘；
c.焊接电缆应用电绝缘材料捆绑在固定处。禁止绕在身上、搭在背上或踩在脚下作业。焊钳不得夹在腋下，更换焊条不要赤手操作；
18.焊工必要站在稳定操作台上作业，焊机必要放置平稳、牢固，设有良好接零（接地）保护；
19.在狭小空间内作业时，必要穿绝缘鞋，脚下垫绝缘垫。作业时间不能过长，应俩人轮流作业，一人作业一人监护，监护人随时注意操作人员安全及操作与否对的等状况。一旦发现危险状况应及时切断电源，进行急救。身体出汗，衣服潮湿时，禁止将身体靠在金属及工件上，以防触电；
20.电焊机及金属防护笼（罩）必要有良好接零（接地）保护；
21.电焊机必要使用防触电保护器。并须用开关箱控制；
22.一、二次导线绝缘必要完好，接线对的，焊把线与焊机连接牢固可靠。一、二次接线处防护罩齐全。焊钳手柄绝缘良好，二次导线长度不不不大于30米并且双线到达施焊部位；
23.作业完毕必要及时切断电源锁好开关箱；
24.隔墙较高，在安装顶龙骨及罩面板安装时注意安全，梯子必要架稳，防止摔伤。地面清理干净，不得有钉子等锐物；
25.木工机具比较多，并且有些刀刃比较锋利，使用时应轻拿轻放，使完收好，防止利器伤人；
26.超高墙体龙骨安装或封板时应搭设安全可靠脚手架，必要时还应佩戴安全带；
27.由于施工队伍比较多，作业时，自己工具、材料应放指定地方由专人保管，以防失窃；
28.尊重她人，对甲方、总包、监理公司及与之配合单位管理、施工人员有礼有貌，互相尊敬；
八、文明施工
1.经常保持现场整洁卫生，做到“工完场清”，所有垃圾及废料不得随意丢弃，必要统一集中运走。
2.仓库材料须按专业、类别整洁堆放，并挂牌标示牌，以利于施工材料存取，对易燃易爆物品，须设独立库房，仓库要配备足够防火设施。
3.施工人员进入现场必要佩带安全帽和胸卡，着装统一整洁，禁止施工人员穿背心、拖鞋进入现场。
4.工地内所有未用完材料，必要当天归库，不得随意丢弃；工地各种电缆、电线必要按临电施工方案布置，不得乱拉乱搭。
5.为减少噪音，切割工作宜集中管理。
6.工地现场除保安员外，禁止住人；对外来人员和车辆必要登记后，才干进入施工现场。
7.工地现场禁止吸烟、打架斗殴，不得随处大小便。
