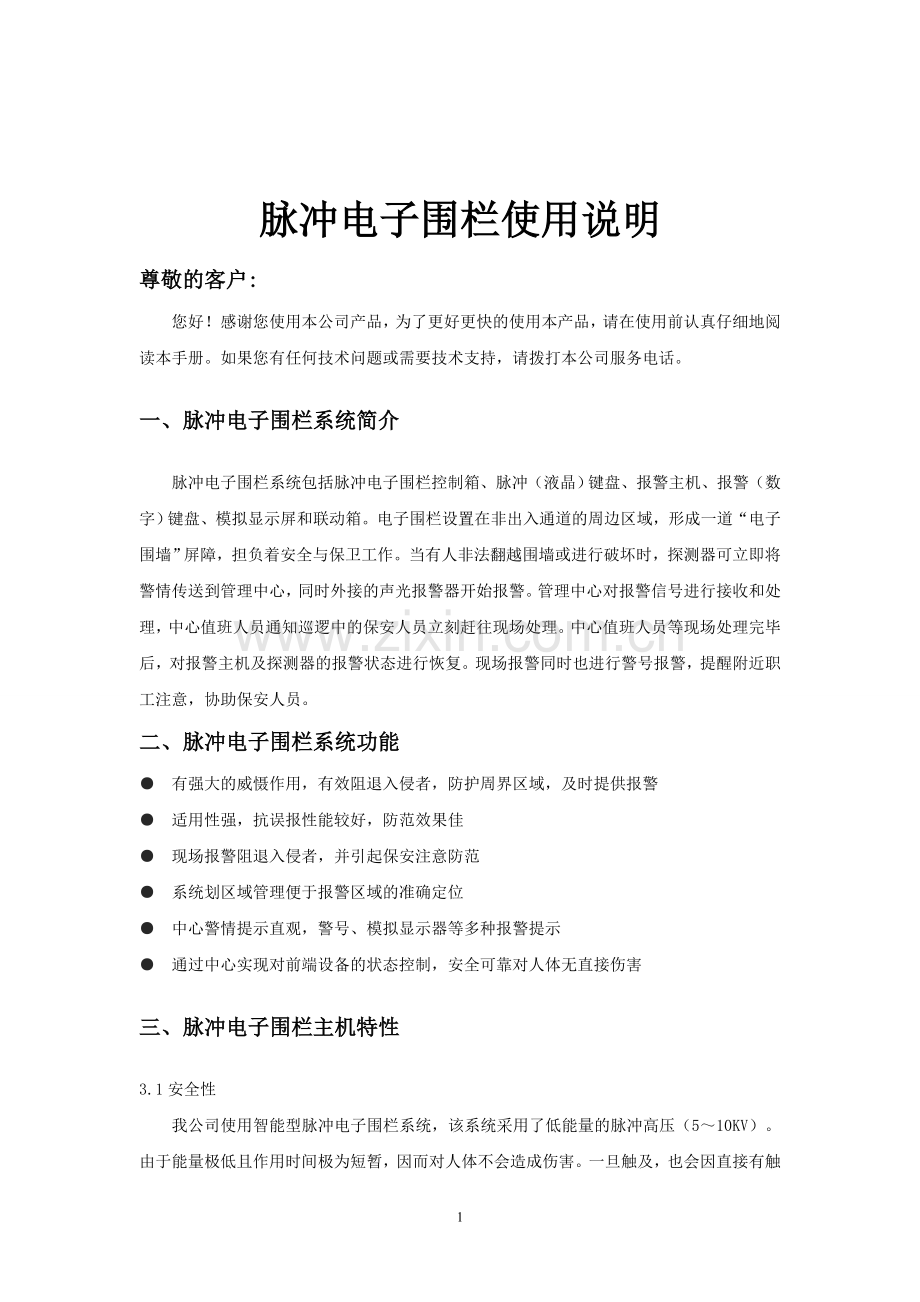

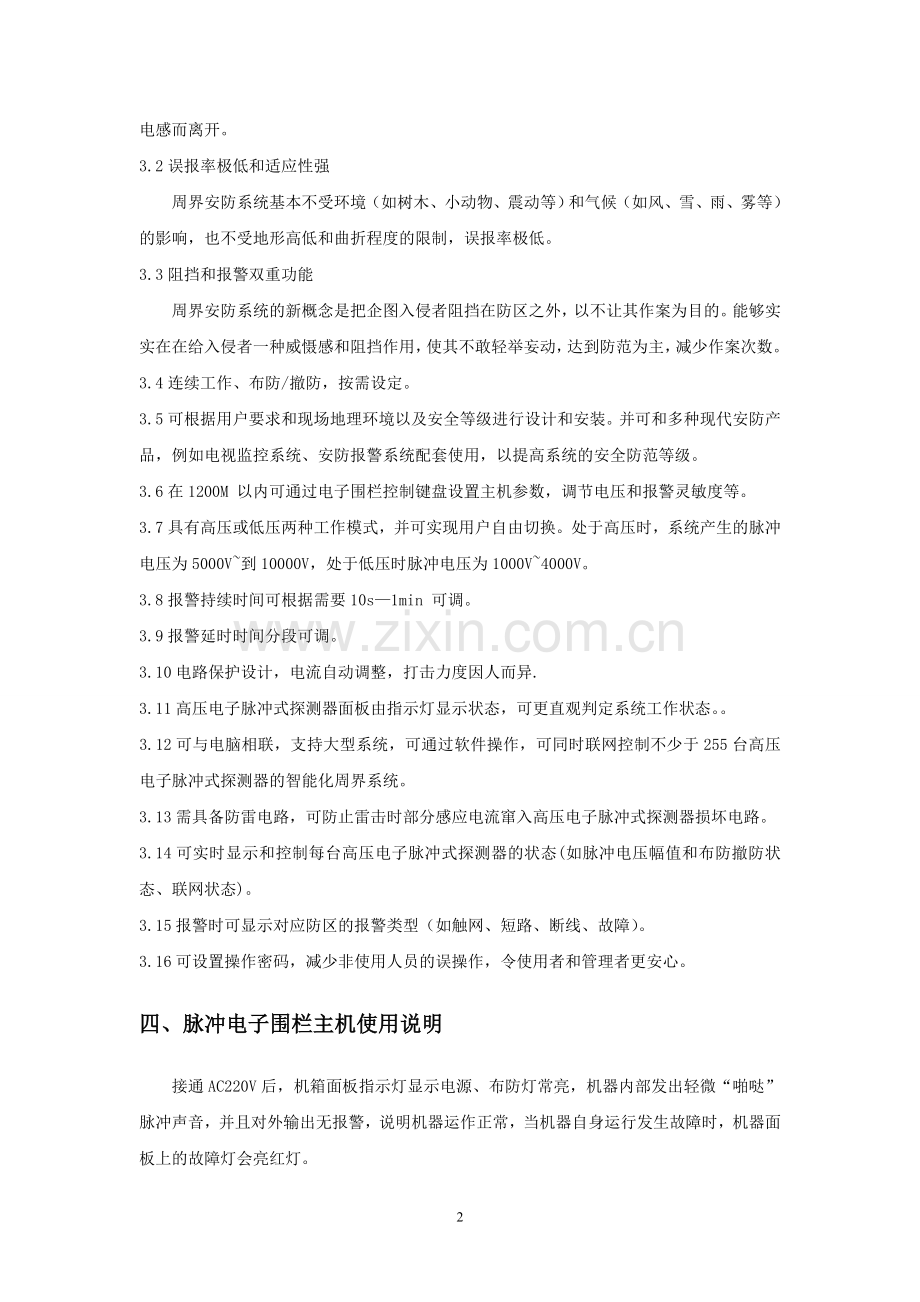

脉冲电子围栏使用说明尊敬的客户:您好！感谢您使用本公司产品，为了更好更快的使用本产品，请在使用前认真仔细地阅读本手册。如果您有任何技术问题或需要技术支持，请拨打本公司服务电话。一、脉冲电子围栏系统简介脉冲电子围栏系统包括脉冲电子围栏控制箱、脉冲（液晶）键盘、报警主机、报警（数字）键盘、模拟显示屏和联动箱。电子围栏设置在非出入通道的周边区域，形成一道“电子围墙”屏障，担负着安全与保卫工作。当有人非法翻越围墙或进行破坏时，探测器可立即将警情传送到管理中心，同时外接的声光报警器开始报警。管理中心对报警信号进行接收和处理，中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心值班人员等现场处理完毕后，对报警主机及探测器的报警状态进行恢复。现场报警同时也进行警号报警，提醒附近职工注意，协助保安人员。二、脉冲电子围栏系统功能 有强大的威慑作用，有效阻退入侵者，防护周界区域，及时提供报警 适用性强，抗误报性能较好，防范效果佳 现场报警阻退入侵者，并引起保安注意防范 系统划区域管理便于报警区域的准确定位 中心警情提示直观，警号、模拟显示器等多种报警提示 通过中心实现对前端设备的状态控制，安全可靠对人体无直接伤害三、脉冲电子围栏主机特性3.1安全性我公司使用智能型脉冲电子围栏系统，该系统采用了低能量的脉冲高压（510KV）。由于能量极低且作用时间极为短暂，因而对人体不会造成伤害。一旦触及，也会因直接有触电感而离开。3.2误报率极低和适应性强周界安防系统基本不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，也不受地形高低和曲折程度的限制，误报率极低。3.3阻挡和报警双重功能周界安防系统的新概念是把企图入侵者阻挡在防区之外，以不让其作案为目的。能够实实在在给入侵者一种威慑感和阻挡作用，使其不敢轻举妄动，达到防范为主，减少作案次数。3.4连续工作、布防/撤防，按需设定。3.5可根据用户要求和现场地理环境以及安全等级进行设计和安装。并可和多种现代安防产品，例如电视监控系统、安防报警系统配套使用，以提高系统的安全防范等级。3.6在1200M 以内可通过电子围栏控制键盘设置主机参数，调节电压和报警灵敏度等。3.7具有高压或低压两种工作模式，并可实现用户自由切换。处于高压时，系统产生的脉冲电压为5000V到10000V，处于低压时脉冲电压为1000V4000V。3.8报警持续时间可根据需要10s1min 可调。3.9报警延时时间分段可调。3.10电路保护设计，电流自动调整，打击力度因人而异.3.11高压电子脉冲式探测器面板由指示灯显示状态，可更直观判定系统工作状态。3.12可与电脑相联，支持大型系统，可通过软件操作，可同时联网控制不少于255台高压电子脉冲式探测器的智能化周界系统。3.13需具备防雷电路，可防止雷击时部分感应电流窜入高压电子脉冲式探测器损坏电路。3.14可实时显示和控制每台高压电子脉冲式探测器的状态(如脉冲电压幅值和布防撤防状态、联网状态)。3.15报警时可显示对应防区的报警类型（如触网、短路、断线、故障）。3.16可设置操作密码，减少非使用人员的误操作，令使用者和管理者更安心。四、脉冲电子围栏主机使用说明接通AC220V后，机箱面板指示灯显示电源、布防灯常亮，机器内部发出轻微“啪哒”脉冲声音，并且对外输出无报警，说明机器运作正常，当机器自身运行发生故障时，机器面板上的故障灯会亮红灯。五、脉冲（液晶）键盘使用说明键盘一共有“上/下/左/右/确定/退出”6个按键。按确认键进入主菜单，按上/下键进入各子菜单，按左/右键可选择。5.1 查询可查询报警信息和防区状态。查询报警信息：查询有无报警信息记录（可以记录500条，存满后自动删除最早的报警记录）。查询防区状态：查询防区设定（查看在线防区的电压、灵敏度、波特率、模式、防区数）；单个防区状态（逐个查看防区的工作状态）。5.2 清除报警可以清除所有的报警记录。5.3 布/撤防设定全防区设定：对于防区内在线的所有防区进行布防和撤防的设定（因系统已经进行了全防区布防，此操作须谨慎使用，如有疑问请联系我公司工作人员）。单防区设定：对于防区内在线的任意单个防区进行布防和撤防的设定。5.4电压设定对于防区内在线的防区进行电压设定1000V10000V。5.5灵敏度设定可以调节脉冲主机的报警灵敏度，高为2秒，中为3秒，低为4秒。5.6防区设定防区数设定，键盘上面输入的防区总数必须与防区的实际数量一致。5.7时间设定设置键盘上面的年/月/日。5.8对比度设定根据需要设置液晶屏的对比度共有5档。5.9报警设定Y代表YES、N代表NO，选N即表示当防区出现相应情况而键盘无反应。5.10密码设定可根据需要设定新密码。六、报警(数字)键盘使用说明6.1布防/撤防当系统所有电源连接正常且设备开启时，键盘电源指示灯恒亮，输入密码+#（键盘输入延时不要超过5秒）， 键盘布防指示灯亮，系统进入布防状态。当系统布防时，输入密码+#（键盘输入延时不要超过5秒）， 键盘布防指示灯熄灭，系统进入撤防状态。该操作仅当系统有红外对射时使用。6.2强制布防当系统有故障时，如交流电未接、接地不正确、防区故障等现象。在未排除系统故障前，可以通过旁路故障防区的方法对系统进行强制布防。输入密码+#（键盘输入延时不要超过5秒）， 键盘布防指示灯亮，故障指示灯亮，系统进入强制布防状态。6.3防区旁路若某个防区有故障（故障指示灯亮）或是暂时不用某个防区，而整个系统却需要布防时，就必须先对该防区进行旁路。旁路的方法是：输入密码+*+2+防区号+#。要旁路多个防区需重复旁路单防区操作步骤。撤销旁路防区的方法和设置旁路防区的方法相同。注意：撤防系统将删除所有的旁路操作。6.4更改密码必须由主码（第1号用户）更改，输入主码+*+0+#+用户号+#+新密码+#+新密码+#。6.5清除报警记忆输入*+1+#。6.6警告进行旁路或强制布防省去了某些保护设施，由这些防区进入的信号可能不会被探测到。故采用该方法之前，需排除不必要的防区故障。如果不能排除，请与我公司联系。七、电子模拟显示屏使用说明当系统报警时，控制中心的电子模拟屏上相应防区指示灯亮。按模拟屏左下角红色复位键可关闭指示灯。八、报警(数字)键盘故障分析及排除故障现象故障原因处理方法防区出现故障时，键盘无报警提示音键盘声音未开同时按1和*，逐渐增大音量键盘某些功能不能使用未进入单一分区模式对某一分区进行操作，必须进入单一分区模式键盘上故障灯亮，但不显示防区号输入一个有效的撤防用户密码，并按#键，然后再次输入一个有效的撤防用户密码，并按#键，从而显示防区不能对系统布防防区故障；如果交流电源断开，则必须强制布防找故障原因，清除所显示的防区故障九、脉冲电子围栏日常维护事项9.1检查当电子围栏投入使用后，应定期停电进行一次全面检查。检查挂线杆是否装牢，高压线松弛状况（天气原因会导致高压线热胀冷缩，如果高压线不够紧，则易摇摆；如果过紧，可能会拉断导线，也可能把终端杆拉斜），检查跨接线是否良好（跨接线应能相对稳定，保持足够的放电间隔，与主导线的连接应紧密，接触良好），检查接地装置是否良好，检查防区探测器的高压绝缘导线是否已可靠连接，检查整个系统的绝缘电阻是否满足要求。9.2报警试验9.2.1短路测试 当系统布防时，用绝缘金属线短接围墙上任意两根相邻合金线后约3秒，系统自动报警，按照操作说明步骤系统恢复正常。9.2.2开路测试 当系统布防时，打开电子脉冲主机箱任意断开防区接线柱上的一根合金线后约3秒，系统自动报警，按照操作说明步骤系统恢复正常。9.2.3断电测试 当系统布防时，打开电子脉冲主机箱关闭主机电源，所有防区都进入报警状态，按照操作说明步骤系统恢复正常。9.3使用中特别注意事项9.3.1除非电子围栏已解除高/低压输出，否则切勿触摸系统导体部分。9.3.2系统通电后及时进行系统功能调试必须对系统进行布防；请注意通电顺序：先通电前端设备，后通电值班室设备，以确保系统正常运行。9.3.3系统带有高压脉冲电压，做试验时切勿直接触摸带电部分，以免电击。9.4日常维护9.4.1 变电站值班人员日常必须维护好电子围栏装置，做到防污防潮和保持装置整洁。清扫保护装置时应注意以下事项：a.清扫工具使用鸡毛掸或专用工具，并遵守“横平竖直”的原则，严禁用水冲或湿布擦洗；b.清扫时应注意不要振动和碰动高压线缆；c.清扫时不要触及端子排，装置背板接线。9.4.2 做好户外电子围栏控制箱的防潮、防雨、防腐蚀、防小动物等工作，并做好预防电缆防火工作。9.4.3电子围栏两侧的树枝、草藤等应及时清除，保持应有的空间，以免刮风时树枝撞击导线而引发短路或断路，发生误报警。9.4.4因自然灾害导致变电站围墙垮塌，应立即关闭系统电源。9.4.5切勿在雷雨期间维护电子围栏。9.5变电站值班人员交接班时，需交待电子围栏动作情况及存在问题，接班人员应根据交班内容进行详细检查并做好记录。四川爱克迅安防消防工程有限公司地址：成都市顺城大街248号世界贸易中心A座22层电 话：028-86786398 86755814传 真：028-86747633E-mail：scact邮 编：610016检查维修记录表 编号：检查记录时间检查内容检查结果检查人员维修情况：时间故障内容处理结果维修人员7
